Вспомогательное оборудование грузовиков Scania. Руководство - часть 22





Подсоединение проводки контрольно-измерительных приборов



19:03-05

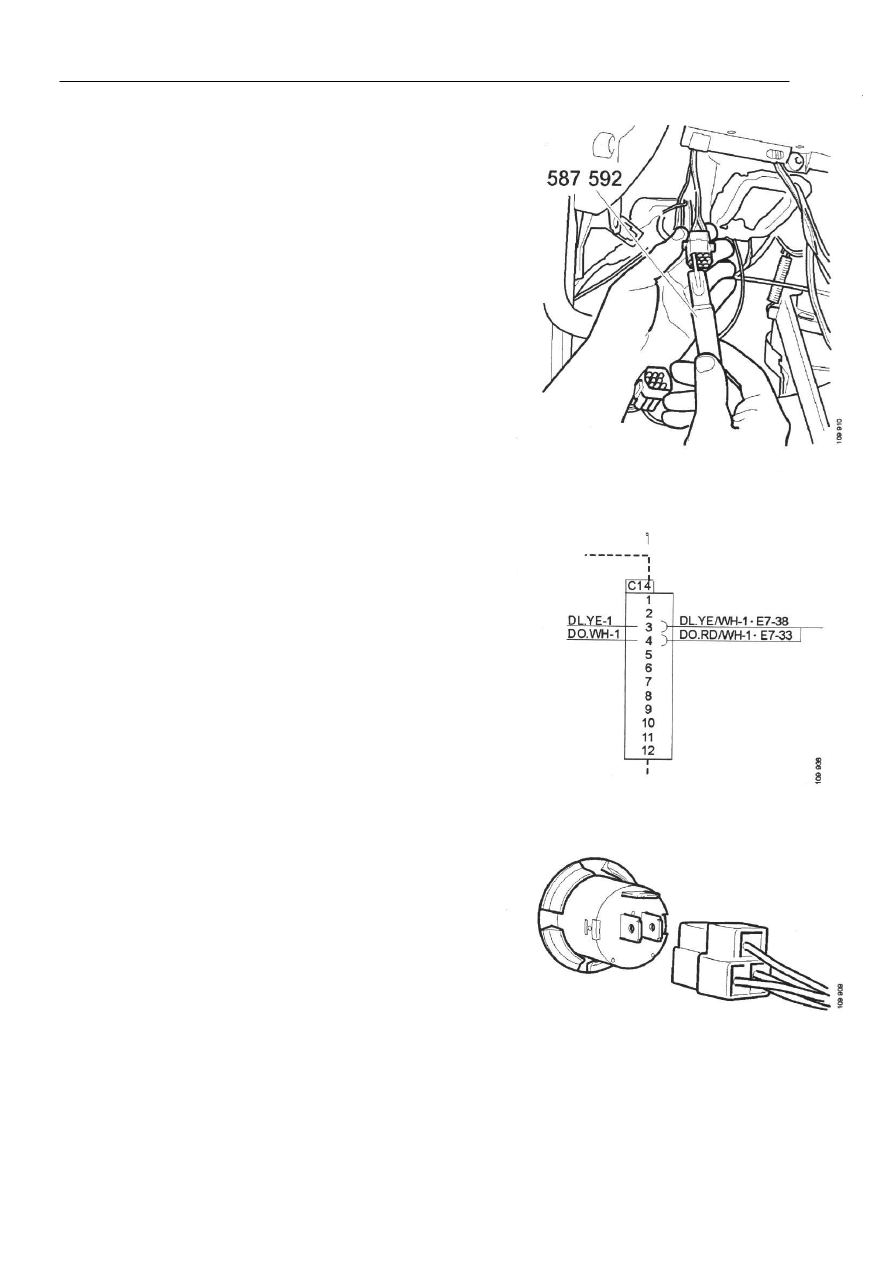

14

10  Отсоединить провода от штырей 3 и 4 разъема С14,

расположенного у левой двери. Использовать
специальное приспособление 587 592. Обрезать и
изолировать провода.

















11  Заменить новыми проводами DL (желтый/белый)

на штыре 3 и DO (красный/белый) на штыре 4.















12  Подсоединить провод VPS19 (коричневый) к

штырю 3 левого дверного выключателя В6. На
автомобилях с номером модели до 9804 дверной
выключатель В6 должен быть заменен на
двухполюсный выключатель.





Подсоединение проводки контрольно-измерительных приборов



19:03-05

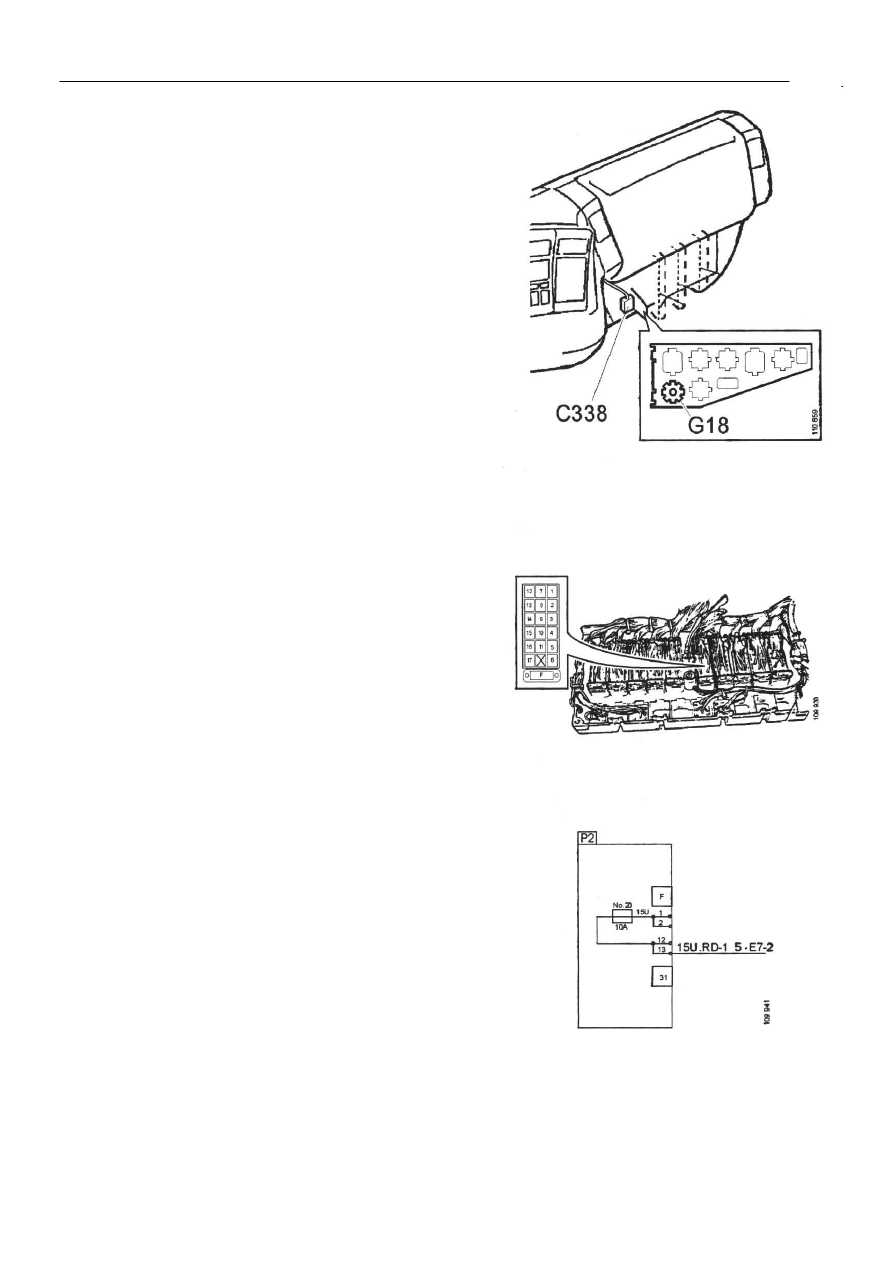

15

13  Проложить провод VPS18 (фиолетовый) к разъему

С338, расположенному у панели разъемов под
центральным электрическим блоком, и подключить
провод к штырю 1.


На моделях автомобилей до 9804, где напольная
электропроводка проложена к багажному отсеку,
требуется установка изолятора.














14  Отсоединить провод от контакта Р2 клеммной

колодки F-13. Использовать специальное
приспособление 587 593. Обрезать и изолировать
провод.









15  Подсоединить провод 15U (красный) к штырю 13

клеммной колодки F.



Подсоединение проводки контрольно-измерительных приборов



19:03-05

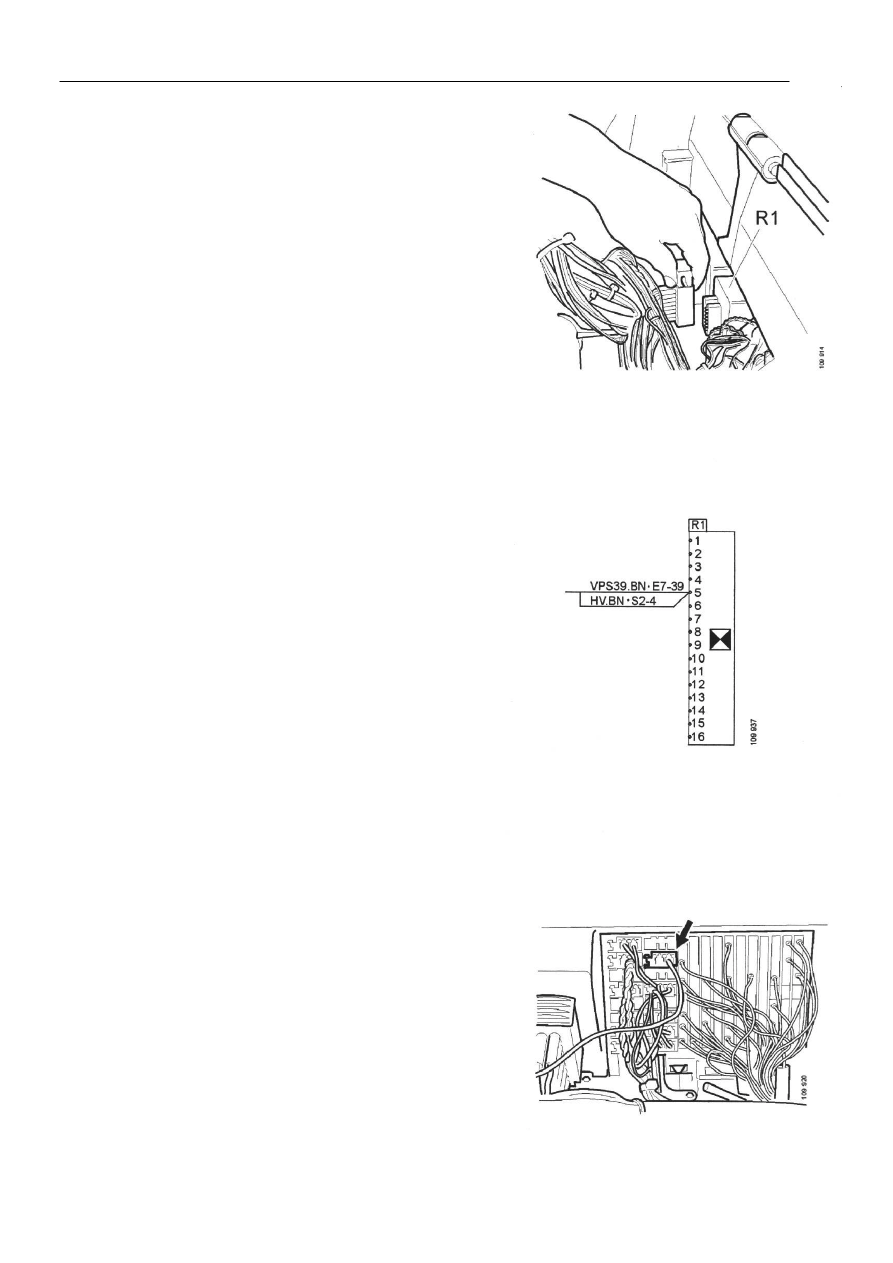

16

16  Отсоединить провод от штыря 5 на устройстве R1,

расположенном позади центрального
электрического блока. Использовать специальное
приспособление 587 593. Обрезать и изолировать
провод.















17  Заменить новым проводом VPS39 (коричневый) и

проводом HV (коричневый) на штыре 5.


















18  Подключить провод VPS13/Е17 (белый) с зеленым

разъемом к штырю 9-2 устройства С56.




Подсоединение проводки контрольно-измерительных приборов



19:03-05

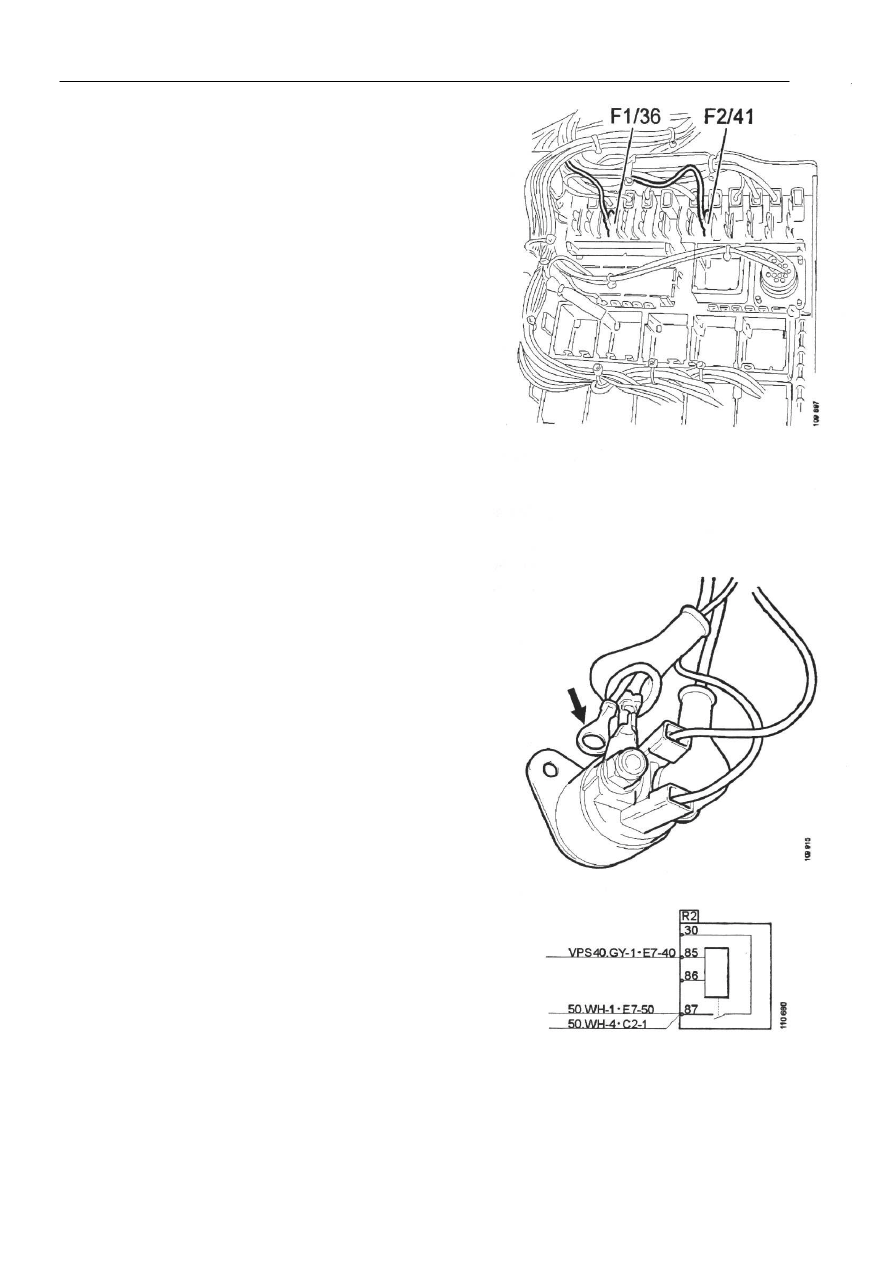

17

19  Подсоединить провод 30К (красный) к контакту

F2/41 клеммной колодки С.


20  Подсоединить провод 15ХD к контакту F1/36

клеммной колодки С.





















21  Отсоединить черный провод 31 от штыря 85 на

устройстве R2.


22  Подсоединить провод VPS 40 (серый) к штырю 85.

23  Подсоединить провод VPS 50 (белый) к штырю 87.

Провод должен проходить через резиновую
крышку вместе с уже установленным проводом.
