Вспомогательное оборудование грузовиков Scania. Руководство - часть 20





Установка переключателя на боковой панели



19:03-05



Установка выключателя на боковой панели





На автомобилях с подсветкой в боковом отсеке (модели после 9804) электропроводка
выключателя проходит между выключателем на боковой панели и панелью разъемов,
расположенной под центральным электрическим блоком.



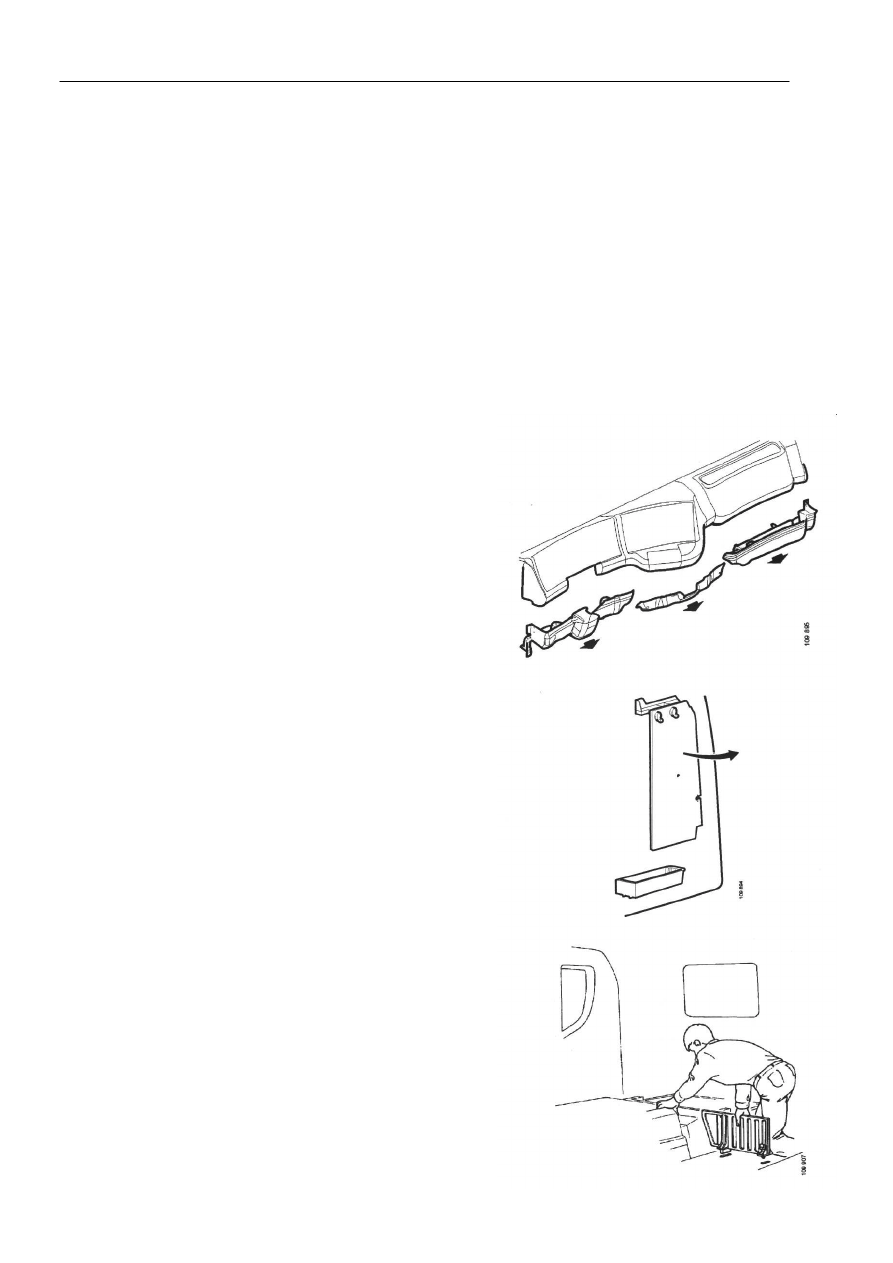

Снять накладки, расположенные под приборной
панелью.



Извлечь винты из секций приборной панели и
вынуть различные компоненты.



Открыть крышку, закрывающую центральный
электрический блок, и отогнуть ее.



Снять койку позади водительского кресла.



Снять верхнюю секцию отсека для одежды.





Отключить разъем лампы для чтения и снять
стенку отсека для одежды вместе с ее основанием.









Снять опоры койки, смонтированные на полу
кабины, на сторонах расположения боковой
панели.




Установка переключателя на боковой панели



19:03-05



Снять сетку безопасности нижней койки, открепив
ее от пола и крыши кабины.



















Снять газовые пружины двух оставшихся секций
койки и закрепить их в поднятом положении.

















10  Снять заднюю отделочную панель А.

11  Снять чехол рычага переключения передач или

устройство управления системой автоматического
переключения передач Opticruise.


12  Снять багажный отсек В.





Установка переключателя на боковой панели



19:03-05



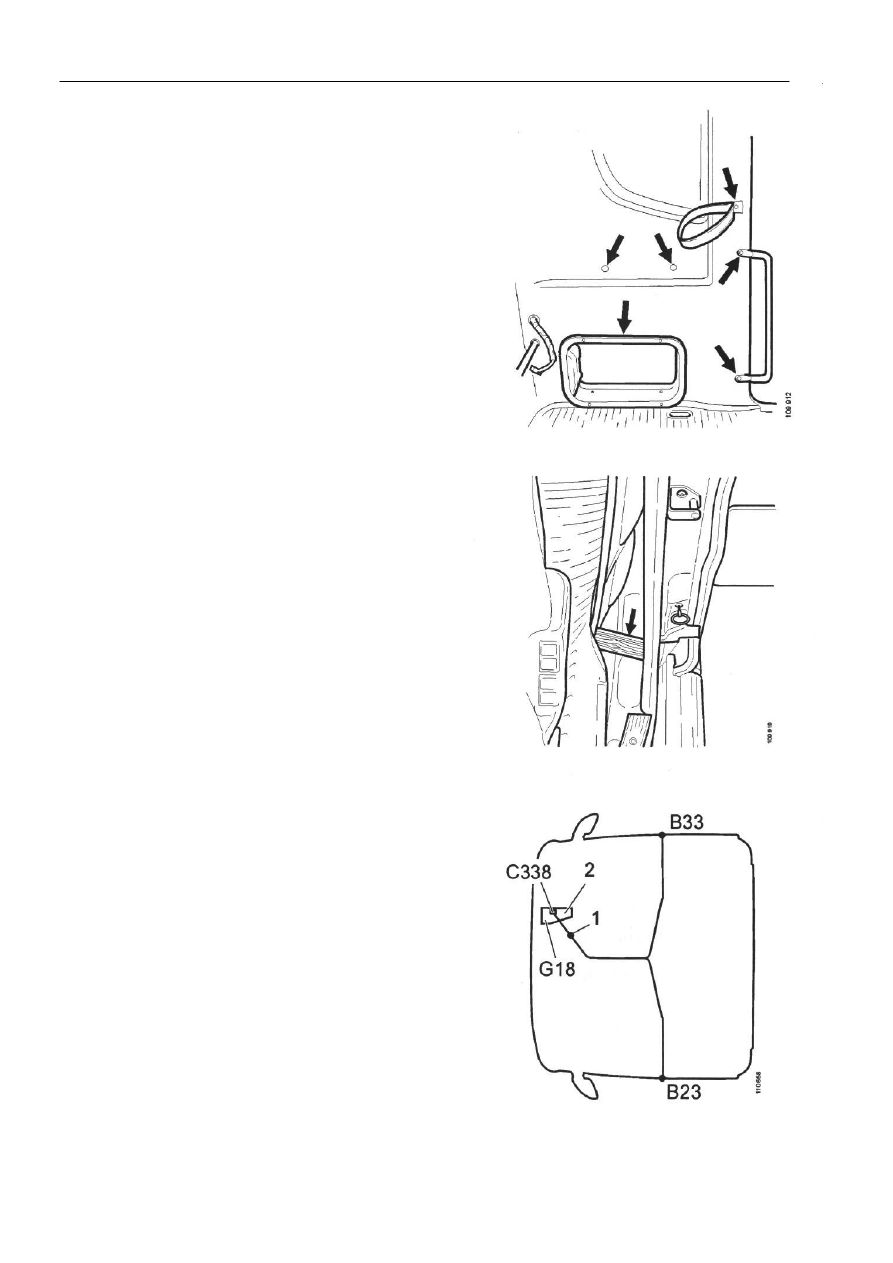

13  Снять раму, расположенную вокруг панели.

14  Снять поручень.

15  Снять держатель занавески.

16  Извлечь крепежные винты панели.











17  Извлечь отделочную панель с помощью

деревянного блока.













18  Проложить напольную электропроводку от панели

соединителей, расположенной под центральным
электрическим блоком, по центру туннеля
двигателя, под напольным ковриком и далее к
соответствующей панели. Белая лента указывает
монтажное положение.


19  Подсоединить черный провод 31 к точке

заземления G18.









Белая лента

Панель соединителей



Установка переключателя на боковой панели



19:03-05



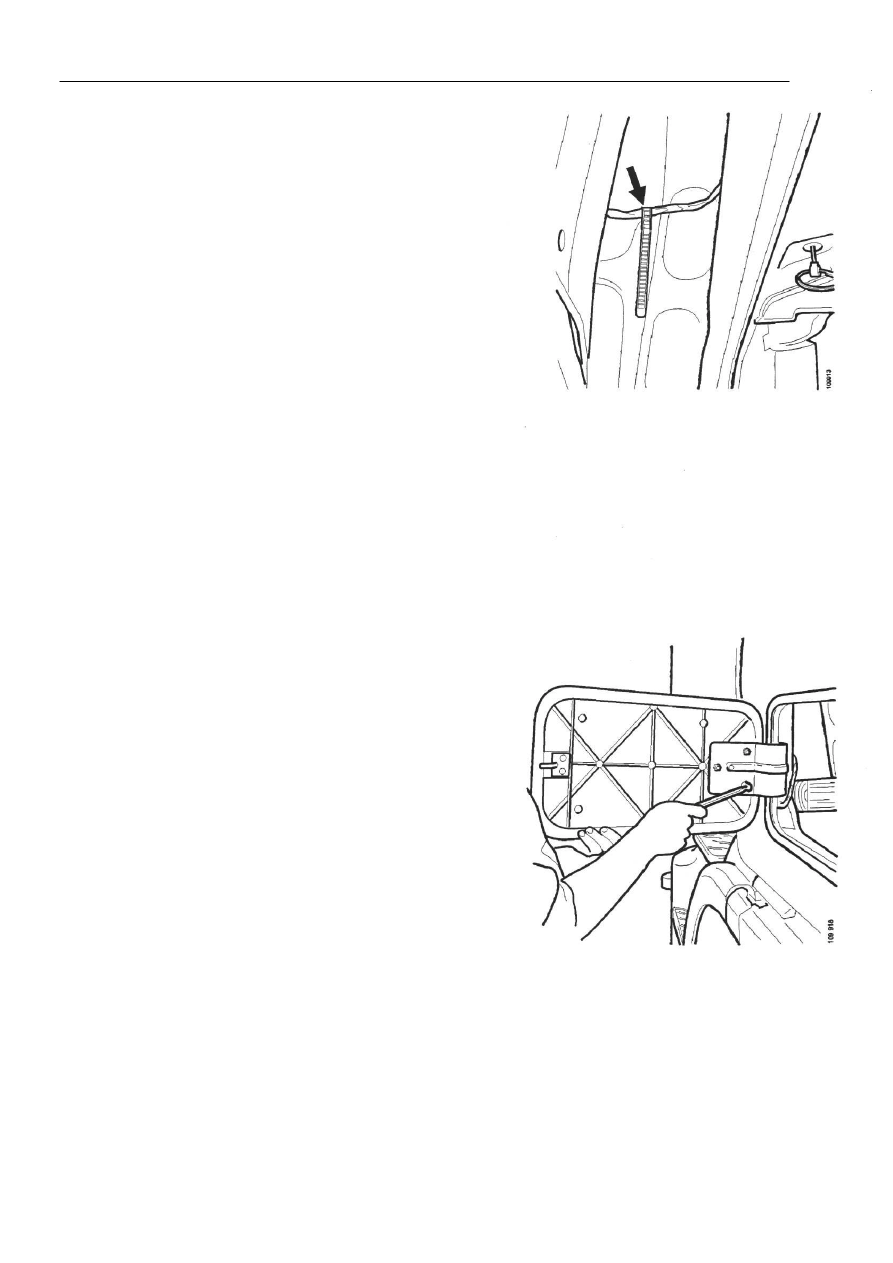

20  Зафиксировать существующую электропроводку на

месте.















Фиксация электропроводки к полу кабины
зажимами у боковой панели.











21  Отвернуть винты и снять петлю.
