Вспомогательное оборудование грузовиков Scania. Руководство - часть 19

Оглавление



19:03-05



2

Оглавление



Покомпонентное изображение

Покомпонентное изображение................................. 3

Общие сведения

Подготовительные работы ....................................... 5



Выключатель на боковой
панели

Установка выключателя на боковой панели........... 6



Электропроводка

Прокладка электропроводки в
приборной панели ................................................... 11



Электропроводка контрольно-
измерительных приборов

Подсоединение электропроводки
контрольно-измерительных приборов .................. 12

Электропроводка сигнализации

Подсоединение электропроводки сигнализации . 20

Электропроводка системы
выключения подачи топлива

Подсоединение электропроводки системы
выключения подачи топлива.................................. 21



Аккумулятор

Установка аккумулятора......................................... 24



Блок управления

Установка блока управления.................................. 26



Сигнализация

Установка сигнализации......................................... 27



Устройство контроля давления

Установка устройства контроля давления
в системе откидывания кабины ............................. 29



Замок решетчатой панели

Установка замка решетчатой панели .................... 31



Выключатель на решетчатой
панели

Установка выключателя на решетчатой панели... 35

Разное

Подсоединение сигнализации, идущей от
кузова автомобиля................................................... 36

Ввод в эксплуатацию .............................................. 36

Завершение работ .................................................... 36

Спецификации ......................................................... 36

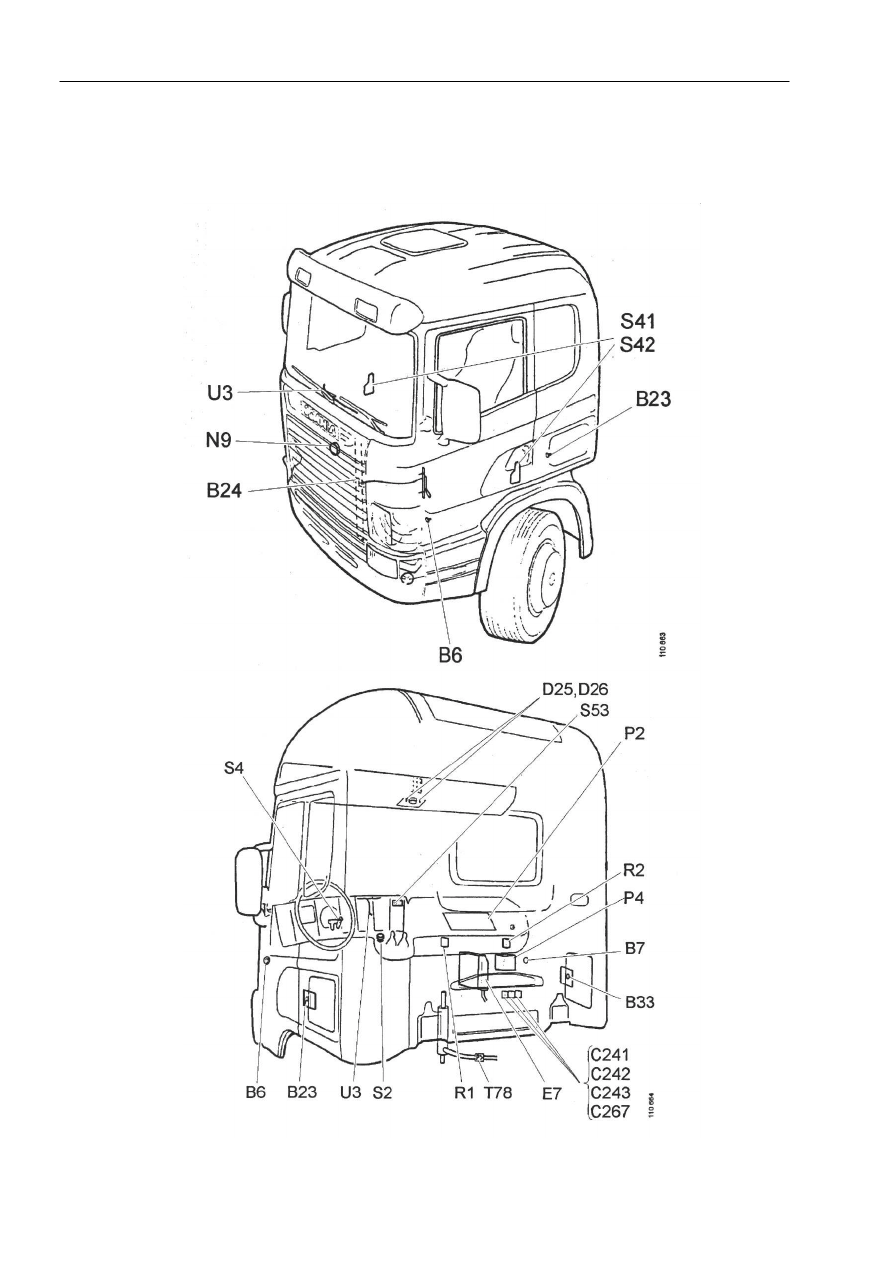

Покомпонентное изображение



19:03-05



3


Покомпонентное изображение





Покомпонентное изображение



19:03-05



4

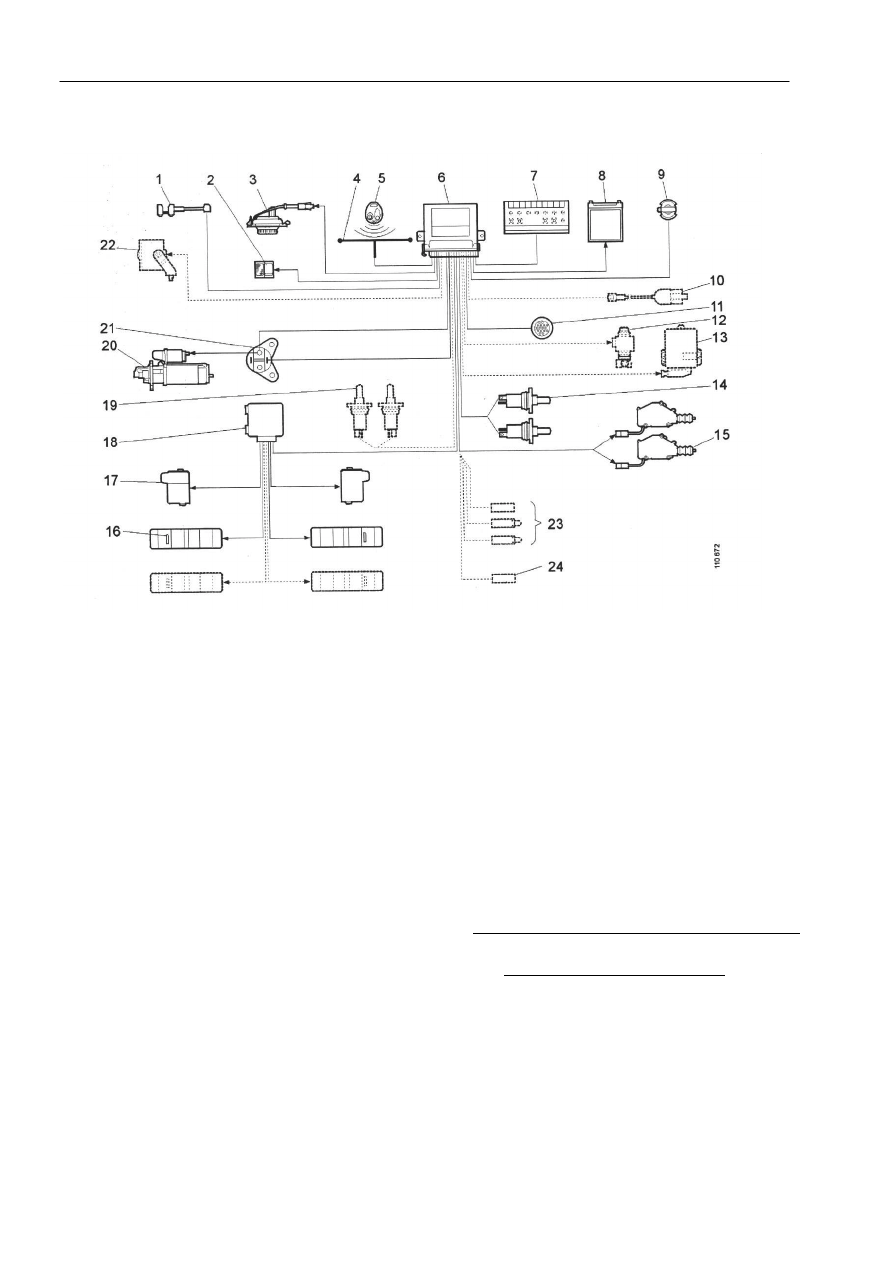

Покомпонентное изображение

























1

Датчик на решетчатой панели (В24)

1



2

Выключатель системы диагностики
(S53)

3

Светодиоды (D25, D26)

4

Антенна

5

Дистанционное управление

6

Блок управления VPS (Е7)

7

Центральный электрический блок (Р2)

8

Вспомогательная батарея (Р4)

9

Замок стартера (S4)

10  Датчик давления, система откидывания

кабины (Т78)

11  Гнездо системы диагностики (К1)
12  Топливный клапан (V45)
13  Блок управления системы EDC (Е12)
14  Дверные выключатели (В6, В7)
15  Централизованная блокировка дверей

(S41, S42)

16  Мигающие указатели поворота, задние

(L37, L38)

17  Мигающие указатели поворота, передние

(L9, L10)

18  Реле мигающих указателей поворота

(R1)

19  Датчики в багажном отсеке (В23, В33)
20  Стартер (М1)
21  Реле стартера (R2)
22  Сигнализация (N9)
23  Соединения с кузовом автомобиля (С241,

С242, С243)

24  Выход для специальной сигнализации
1. Цифровые группы, указанные в скобках на

монтажной схеме, являются
маркировками компонентов.

Подготовительные работы



19:03-05



5

Подготовительные работы







Общие сведения


При выполнении соединений необходимо обращаться
также к монтажной схеме системы сигнализации и
защиты от угона, VPS, 16:04-08.

1

Отсоединить минусовой кабель от аккумулятора.












2

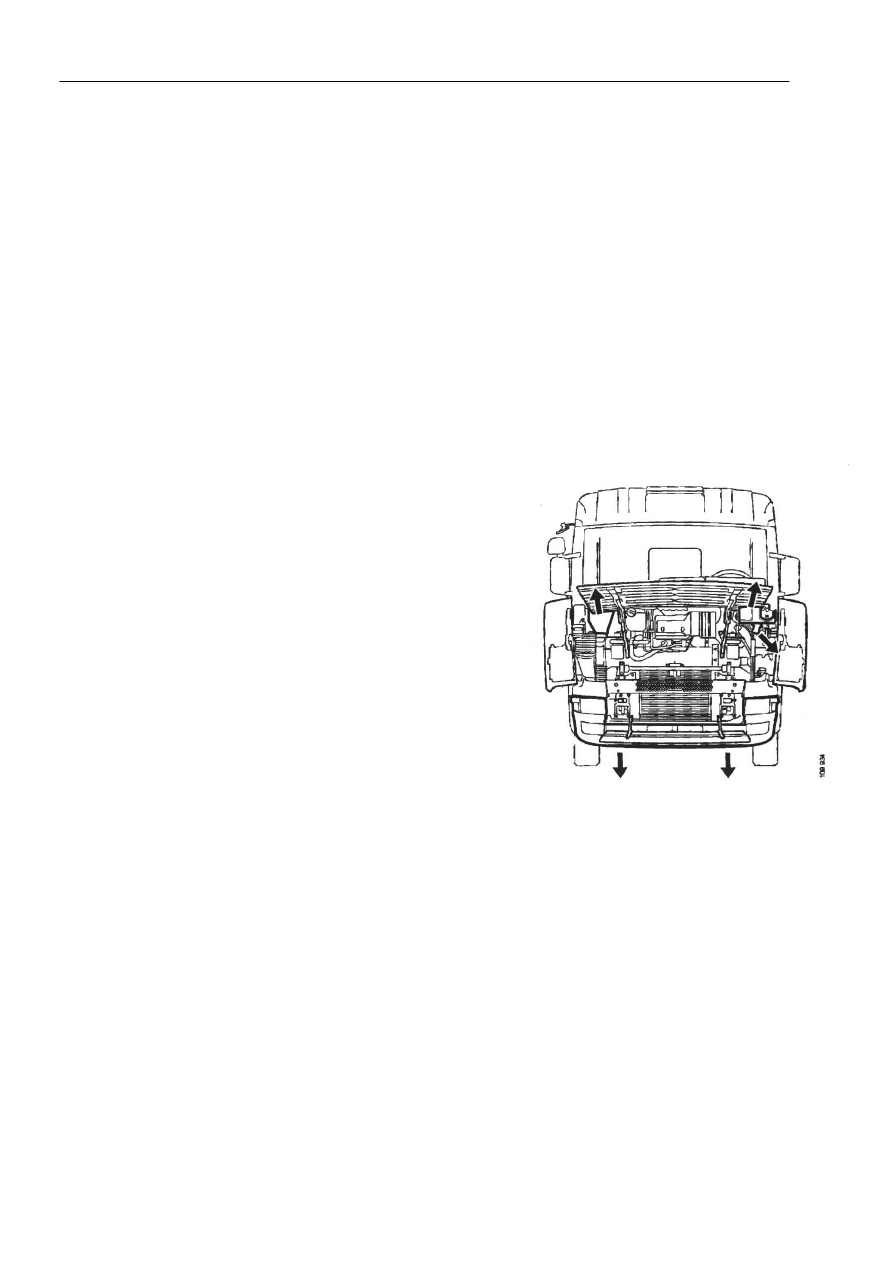

Открыть решетчатую панель, отогнуть углы, а
затем отсоединить и снять пластиковые накладки
бампера. Снять накладки поверх резиновых втулок
электропроводки как перед центральным
электрическим блоком, так и перед водительским
местом.
