Указатель нагрузки на мост



19:03-03



5

6

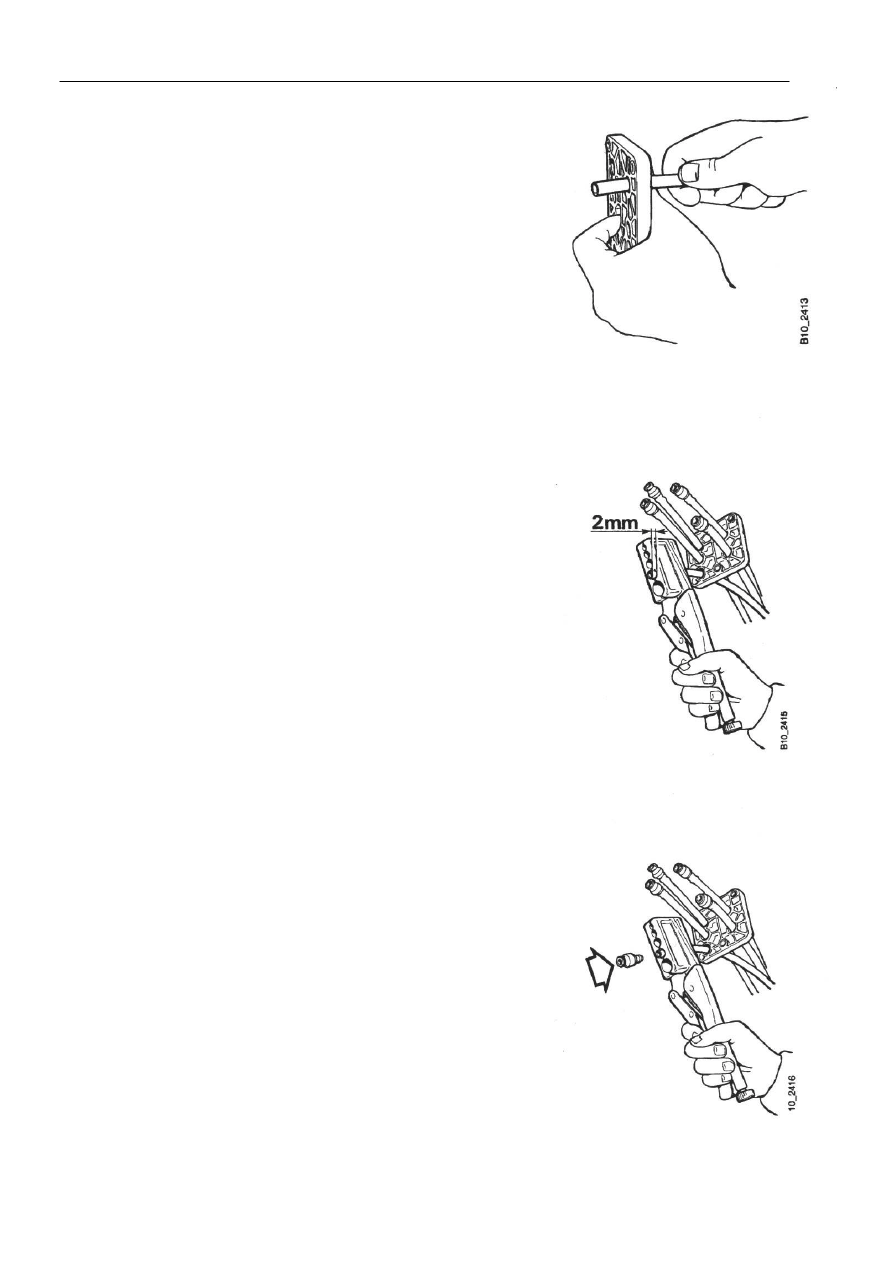

Обрезать трубку с помощью трубореза 587 258.
Вставить трубку изнутри кабины, пропустив через
соединительную муфту.
















7

Зафиксировать трубку на месте  помощью
плоскогубцев 587 956. Трубка должна выступать
примерно на 2 мм.
















8

Вставить штуцер в трубку.






Указатель нагрузки на мост



19:03-03



6

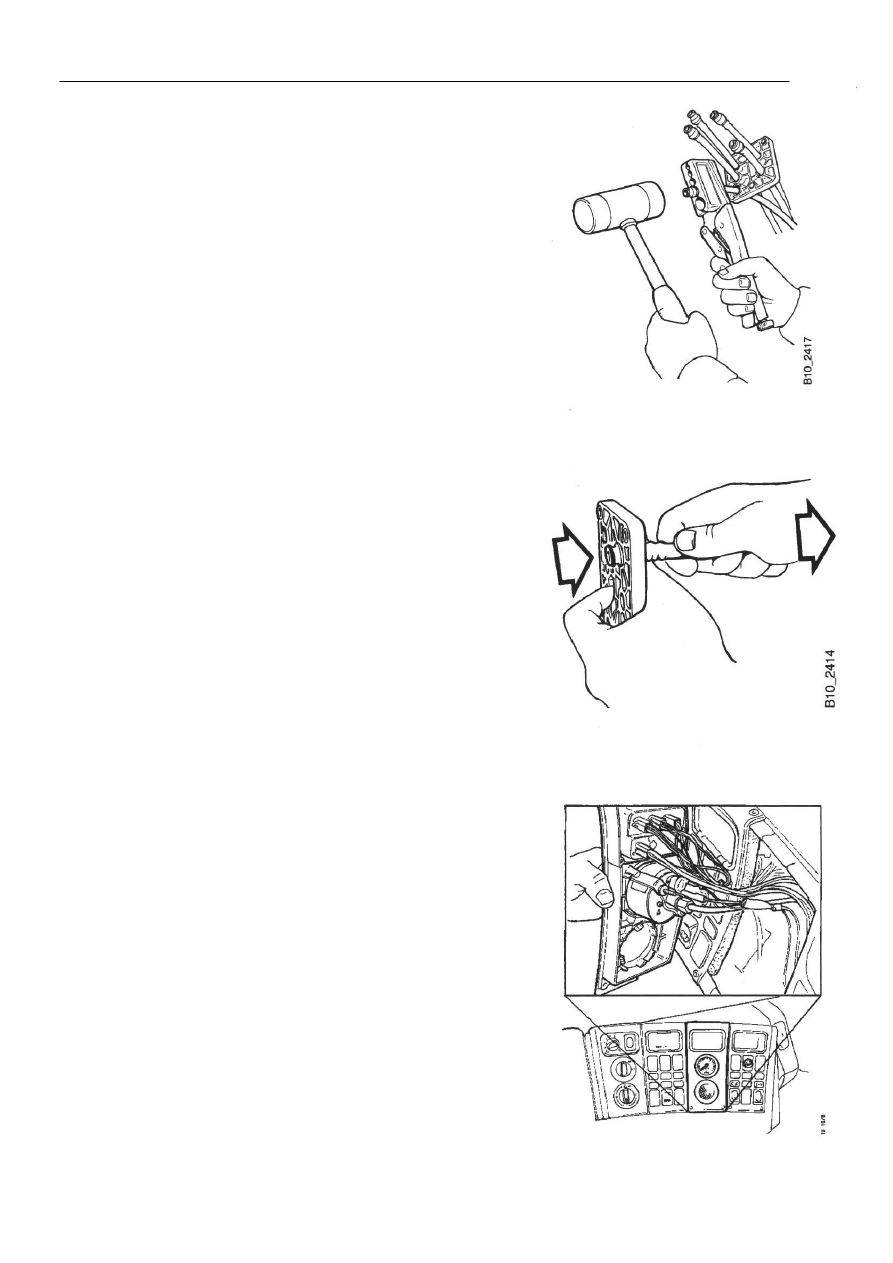

9

Забить штуцер в трубку с помощью молотка с
пластиковым бойком.



Запрещается использовать металлический молоток.
















10  Потянуть трубку для фиксации штуцера в

соединительной муфте. Обрезать трубку до
необходимой длины и законцевать ее с помощью
соединительной гайки, овальной вставки и втулки.












11  Подсоединить пластиковую трубку к указателю с

помощью соединительной гайки, овальной вставки
и втулки.


12  Установить на место секции приборной панели за

исключением той секции, в которой находится
указатель нагрузки на мост.




Указатель нагрузки на мост



19:03-03



7

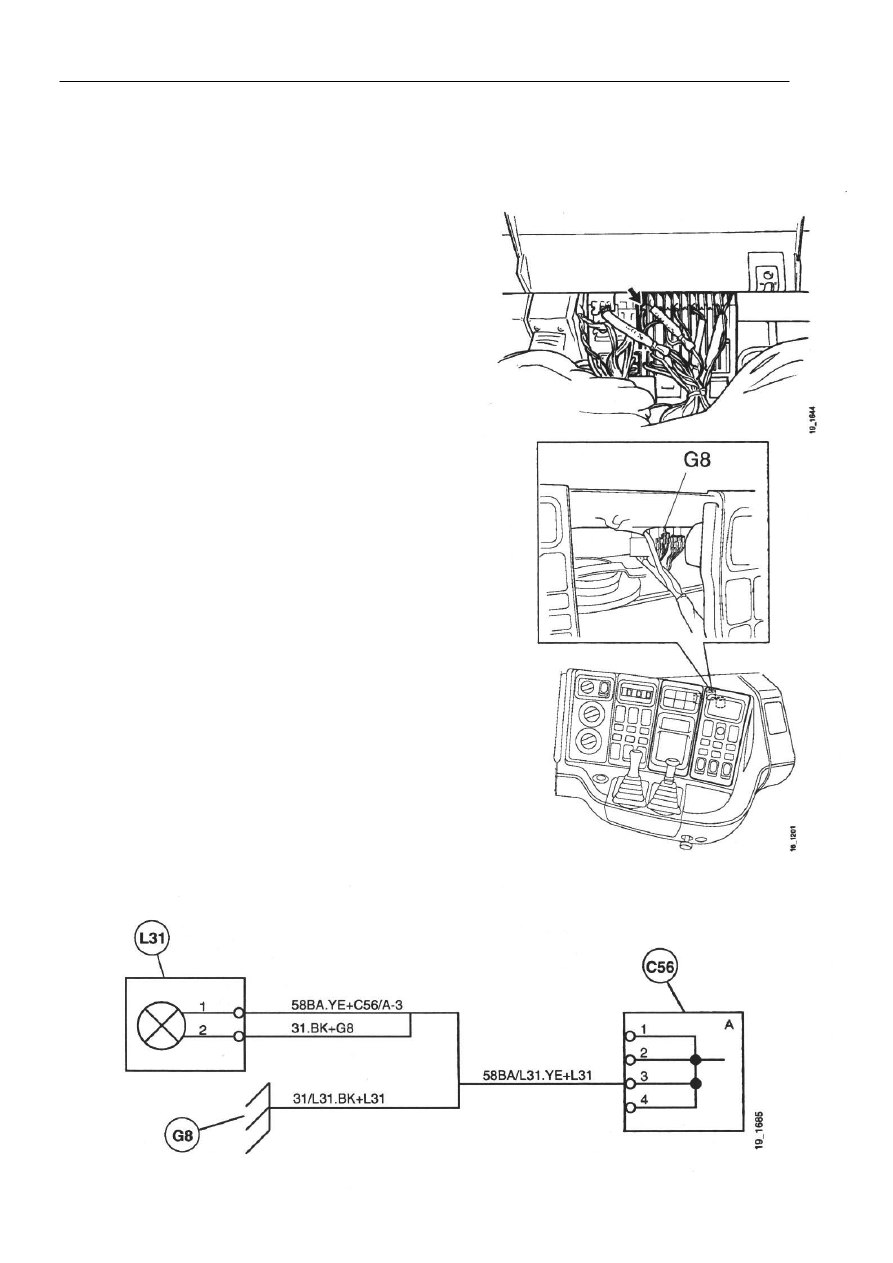

Электрическая система


Электрическая система требует прокладки дополнительной кабельной разводки для
подсоединения подсветки указателя нагрузки на мост L31.



1

Открыть крышку, закрывающую центральный
электрический блок, и поднять блок.


2

Подсоединить желтый кабель, имеющий
маркировку 58В, к клемме С56, А3. Она
располагается справа от блока управления под
центральным электрическим блоком, находящемся
в поднятом положении.






3

Подключить черный кабель к заземляющему
соединению G8.


4

Не следует устанавливать секцию приборной панели
до осуществления проверки функционирования и
герметичности системы.










Схема соединений






Указатель нагрузки на мост



19:03-03



8

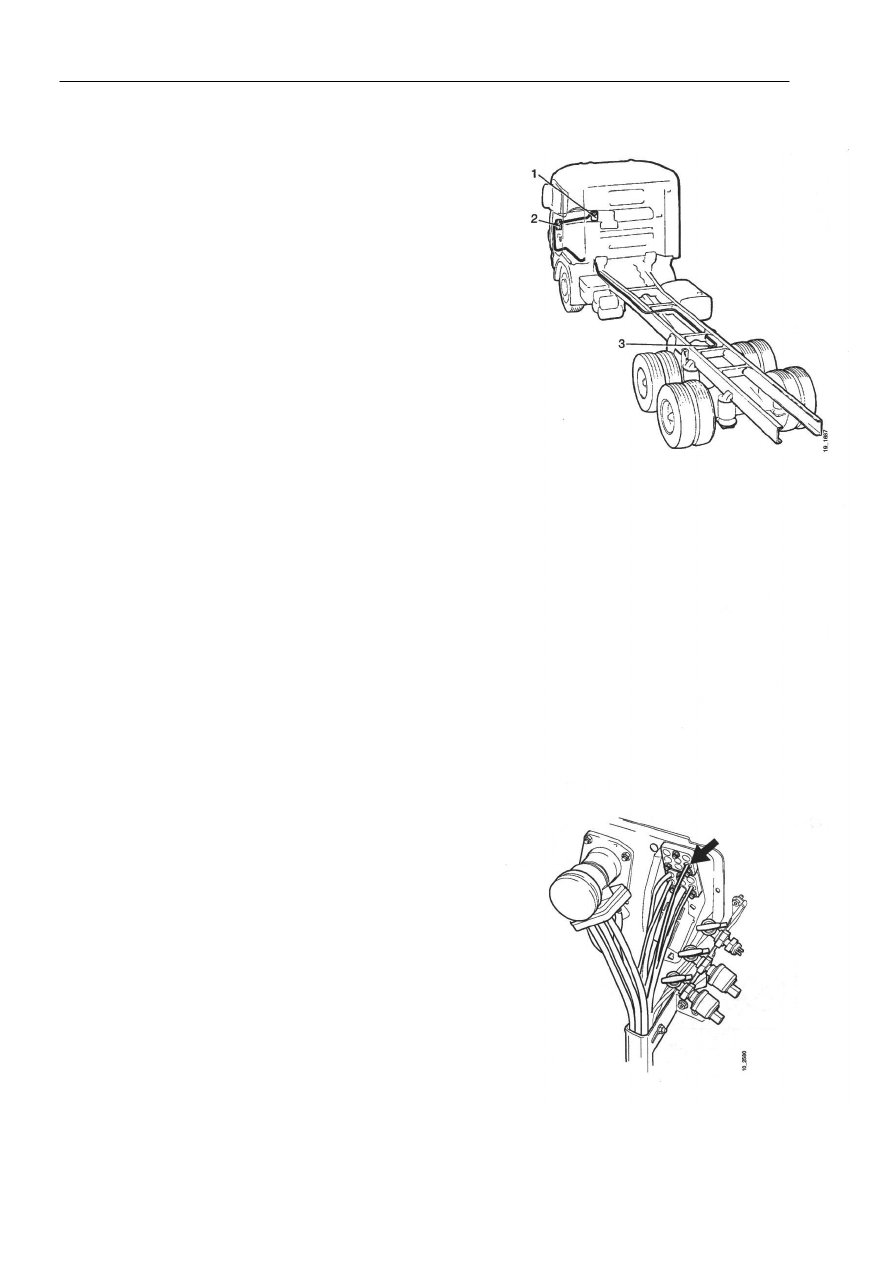

Соединение с пневматической подвеской


Указатель нагрузки на мост соединяется с
пневматической подвеской различными способами в
зависимости от типа системы управления и
модификации пневматической подвески,
установленной на автомобиле.

Трубка прокладывается вместе с другими трубками от
соединительной муфты в стенке кабины к точке
подсоединения к системе пневматической подвески.








1

Указатель

2

Соединительная муфта в стенке
кабины

3

Соединение с системой
пневматической подвески

ВНИМАНИЕ! Перед проведением работ с
пневматической подвеской необходимо убедиться в
том, что она не находится под давлением, а также в
том, что автомобиль находится в опущенном
положении.






Соединительная муфта


Ввертная часть подсоединяется к незакрепленной части
соединительной муфты. Сборка производится
аналогично сборке навертываемой части, смотри
страницы 5-6.

Свинтить вместе части соединительной муфты в стенке
кабины и зафиксировать пластиковую трубку наряду с
другими пластиковыми трубками, проложив ее вдоль
рамы шасси к точке подсоединения к пневматической
подвеске.
