Вспомогательное оборудование грузовиков Scania. Руководство - часть 16

1 586 541



 19:03-03





Выпуск 1

ru









Указатель нагрузки на мост





Руководство по ремонту




























Оглавление



19:03-03



2

Оглавление




Краткое содержание

.....................................................................................3





Установка указателя и
трубной разводки в кабине



.....................................................................................4




Электрическая система

.....................................................................................7





Схема соединений

.....................................................................................7





Соединение с
пневматической подвеской



.....................................................................................8




Проверка функционирования
и герметичности



...................................................................................11














Указатель нагрузки на мост



19:03-03



3

Руководство по ремонту

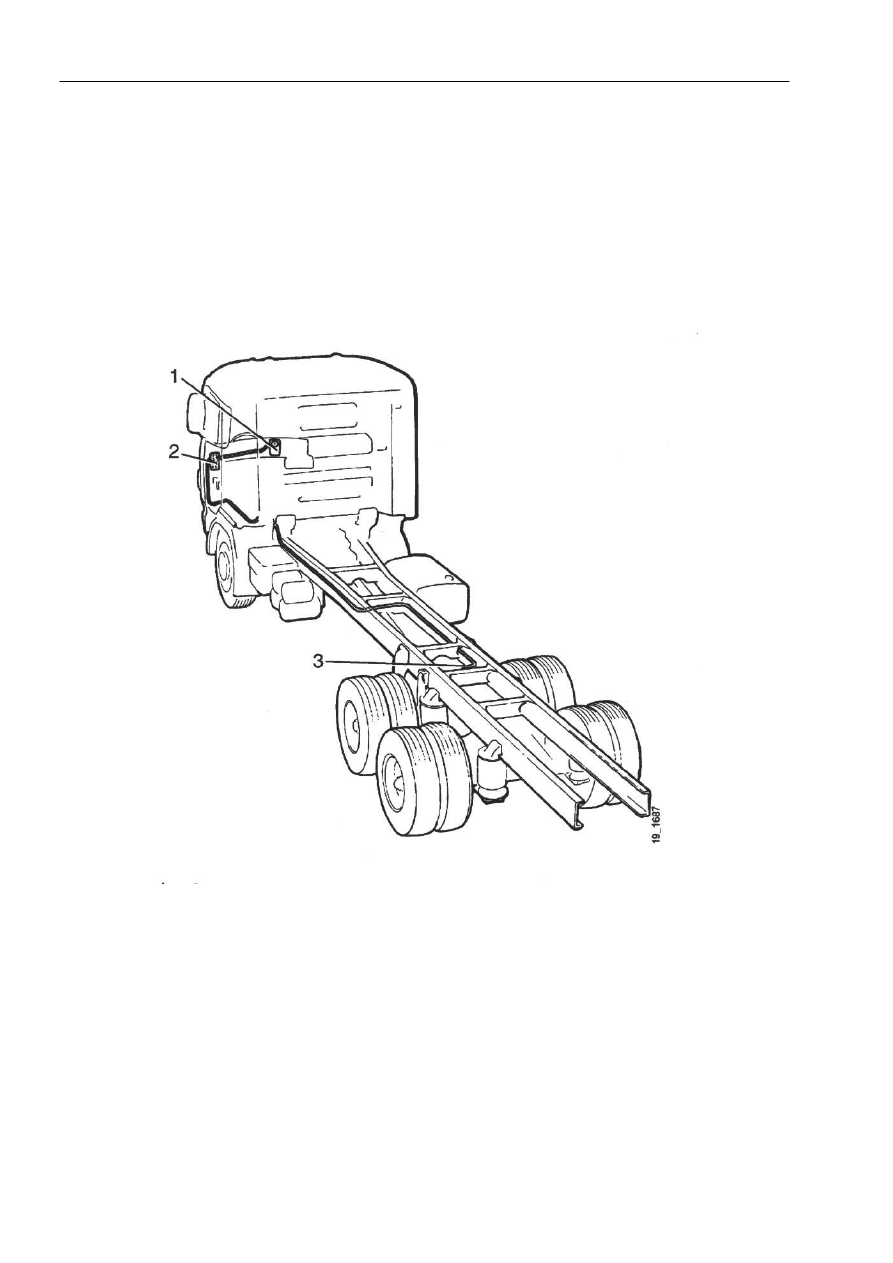

Краткое содержание



Указатель нагрузки на мост подсоединен к пневматической подвеске автомобиля; прибор
показывает фактическую нагрузку на мост в тоннах. В месте прохождения трубной разводки через
стенку кабины используется соединительная муфта.






























1

Указатель

2

Соединительная муфта в стенке кабины

3

Соединение с подвеской




Указатель нагрузки на мост



19:03-03



4

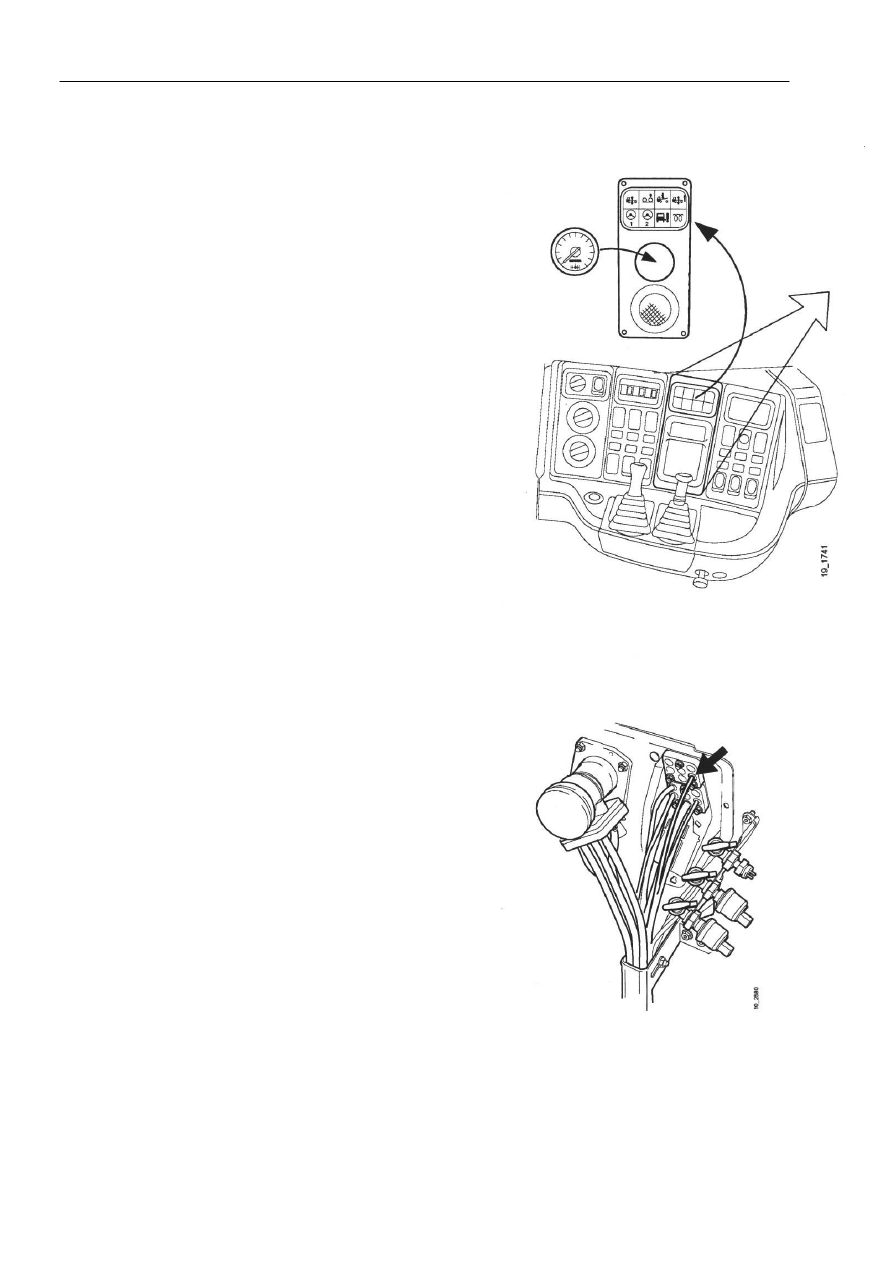

Установка указателя и трубной разводки в кабине


1

Снять панель, находящуюся под рулевым колесом,
а также части приборной панели, которые
необходимо извлечь для прокладки пластиковой
трубки между указателем нагрузки на мост и
соединительной муфтой в стенке кабины.


2

Переместить сигнальные лампы из существующей
секции приборной панели в новую секцию.


3

Установить указатель на панели.

















4

Разделить верхнюю соединительную муфту или
установить соответствующую секцию в стенке
кабины.


5

Места в соединительной муфте показаны на
рисунке. Навертываемая часть муфты должна
располагаться  в той секции соединительной
муфты, которая прикреплена к стенке кабины.
