Вспомогательное оборудование грузовиков Scania. Руководство - часть 15

Руководство по ремонту



19:03-02



9

5

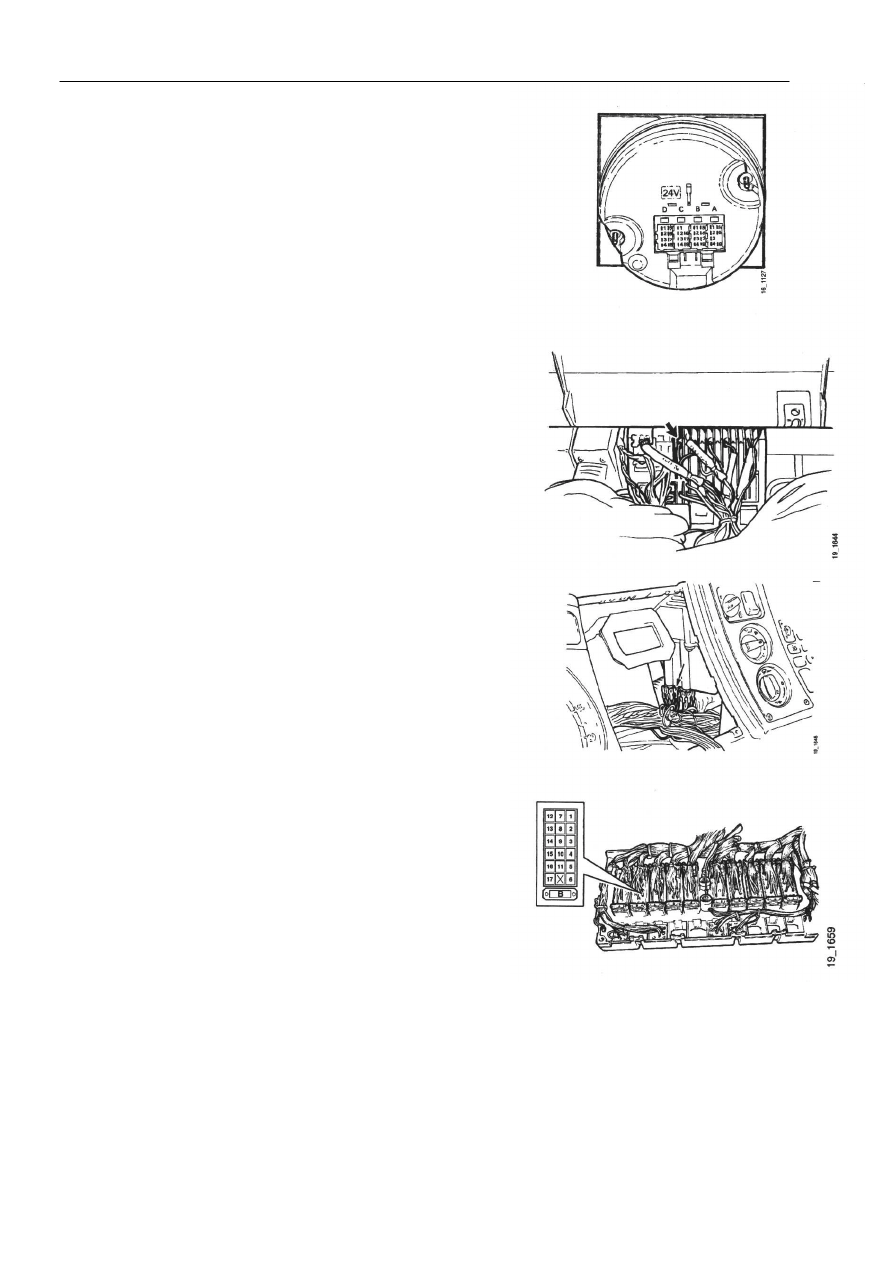

Подсоединить белый кабель, имеющий маркировку
ТМ, к желтой клемме В тахографа, штырь 8.












6

Подсоединить желтый кабель, имеющий
маркировку 58ВА, к клемме С56, А6. Эта клемма
располагается справа от блока управления ниже
поднятого центрального электрического блока.









7

Подключить черный заземляющий провод,
имеющий маркировку 31, к заземляющему
соединению G5, расположенному справа от
комбинированного прибора.





8

Подключить три кабеля к разъемам центрального
электрического блока.



- Зеленый кабель с маркировкой 58В подключить к
штырю Н6.



- Оранжевый кабель с маркировкой 30А
подключить к штырю D5.



- Кабель с маркировкой 15А подключить к штырю
С5.


9

Закрепить все кабеля с помощью хомутов.







Руководство по ремонту



19:03-02



10

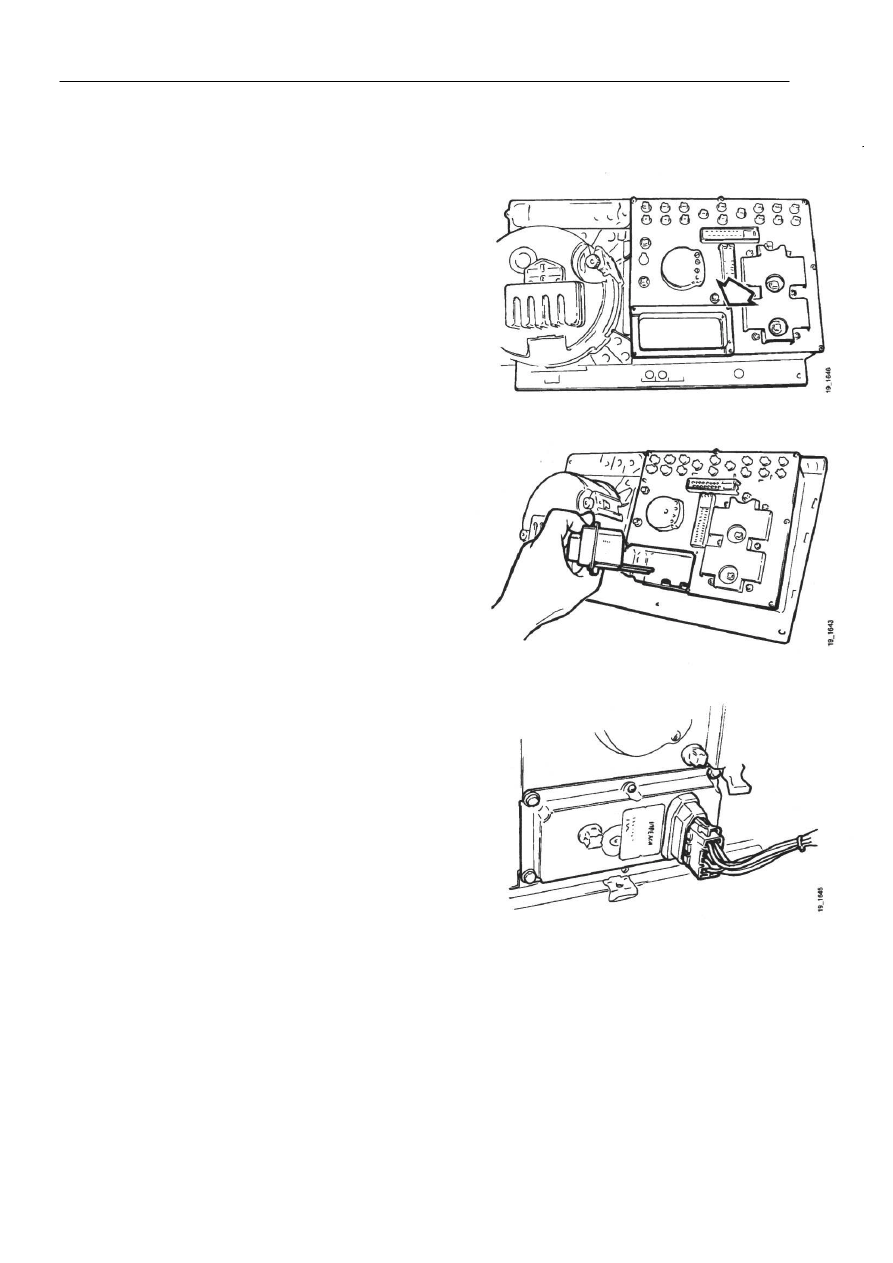

Установка прибора


1

Снять крышку с задней части комбинированного
прибора. Проверить целостность резиновой
прокладки приборного стекла, при необходимости
заменить прокладку.













2

Установить прибор.











3

Подсоединить электропроводку к указателю
ежедневного пробега / наружной температуры.











4

Установить комбинированный прибор.


5

Установить различные узлы контрольно-
измерительных приборов.




Руководство по ремонту



19:03-02



11

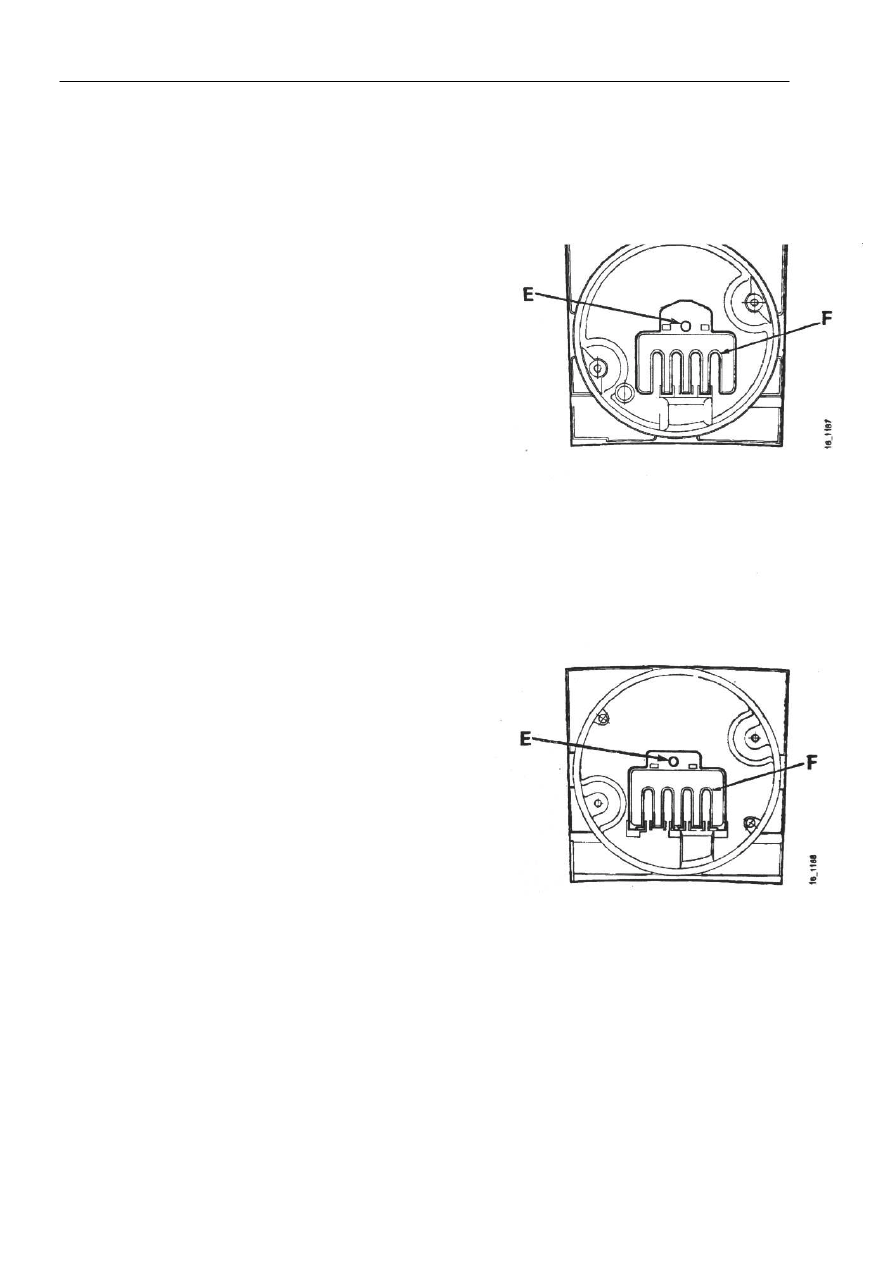

Установка защитной пломбы тахографа


Если разъем был открыт:
Установить защитную пломбу на электрические
соединения с помощью крышки F и пломбы E.
Защитная пломба должна быть маркирована штампом,
ставящимся на пластиковые пломбы.

ВНИМАНИЕ! Стандарты и нормы, касающиеся
защитных пломб тахографа, изменяются в зависимости
от страны применения. Поэтому пломбы должны
изготовляться согласно норм соответствующей страны.
Следует проконсультироваться с уполномоченными
надзорными органами или местным представителем
фирмы-изготовителя тахографов.




Тахограф Kienzle



















Тахограф Veeder-Root




E  Пластиковая защитная

пломба

F  Крышка защитной пломбы






Схема соединений



19:03-02



12

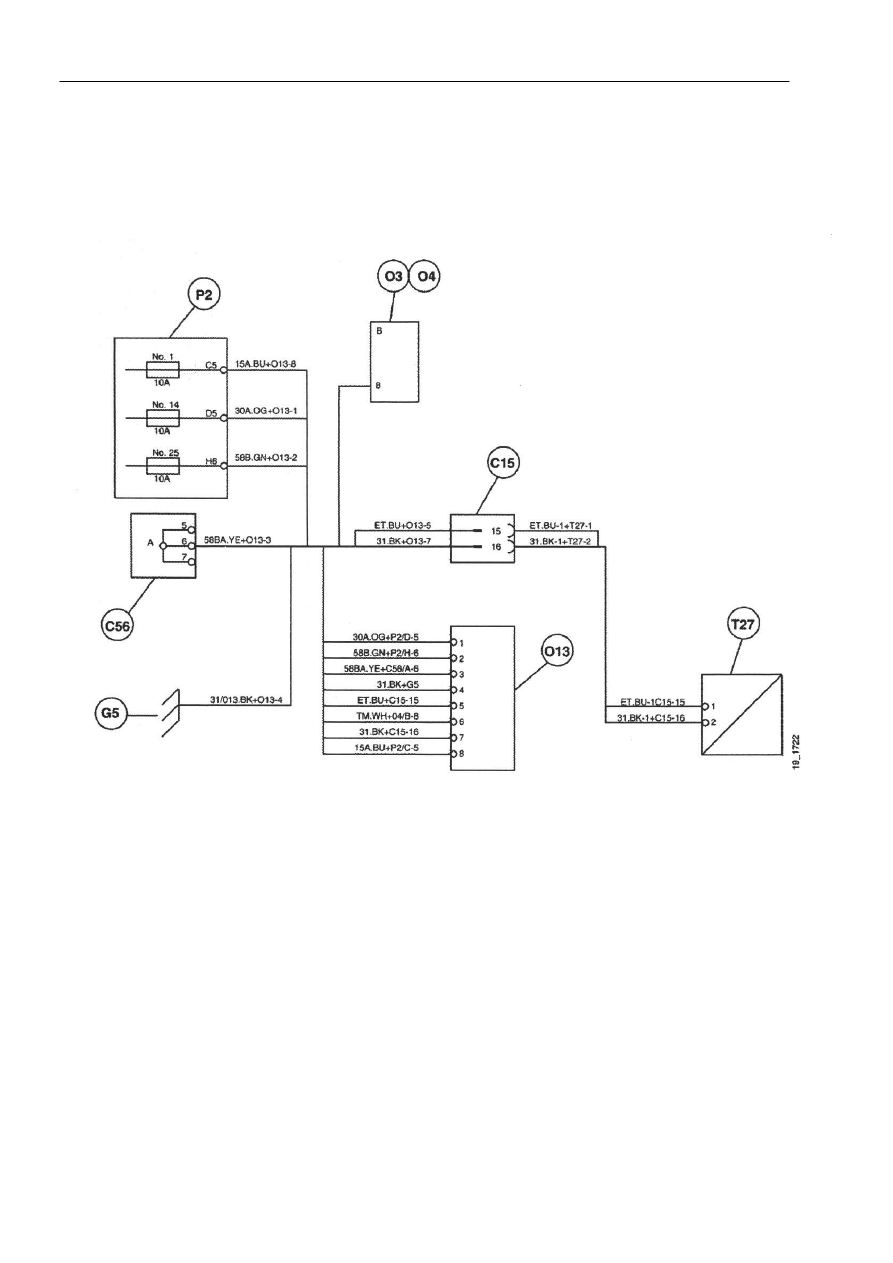

Схема соединений



Более подробная информация относительно электрической системы приведена в буклете 16:04-02
Заводской инструкции.





























С15  Разъем

С56  Разветвительная клемма

G5  Заземляющее соединение

O3  Спидометр


O4  Тахограф

O13  Указатель ежедневного пробега и

наружной температуры


P2

Центральный электрический блок


T27  Датчик
