Вспомогательное оборудование грузовиков Scania. Руководство - часть 14

Руководство по ремонту



19:03-02



5

Руководство по ремонту





Установка температурного датчика


Датчик имеет одинаковое расположение как в грузовиках с левым, так и с правым рулем.

1

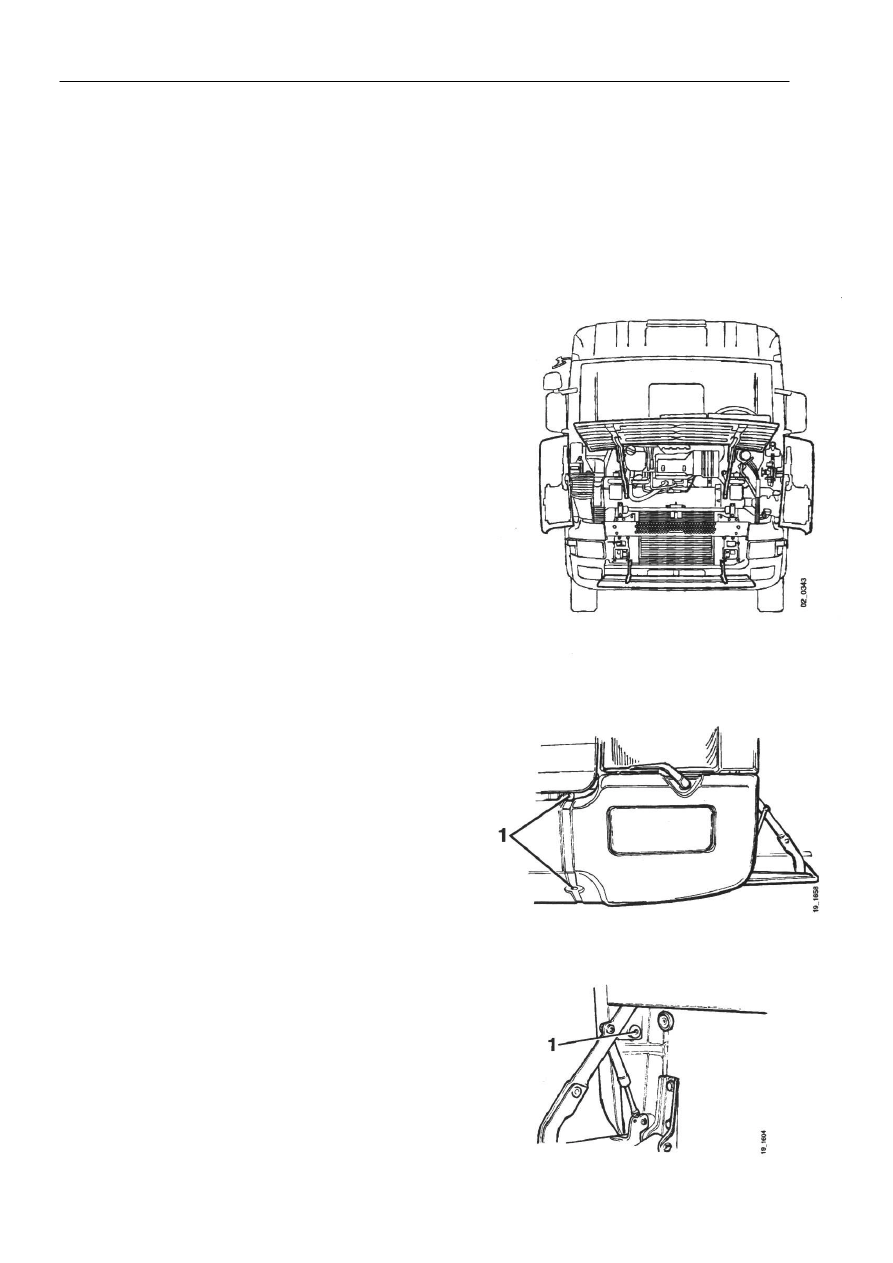

Поднять решетчатую панель и откинуть угловые
панели кабины.



















2

Снять нижнюю секцию бампера и отвернуть три
крепежных винта 1 (для грузовиков с пластиковым
бампером).



Руководство по ремонту



19:03-02



6

3

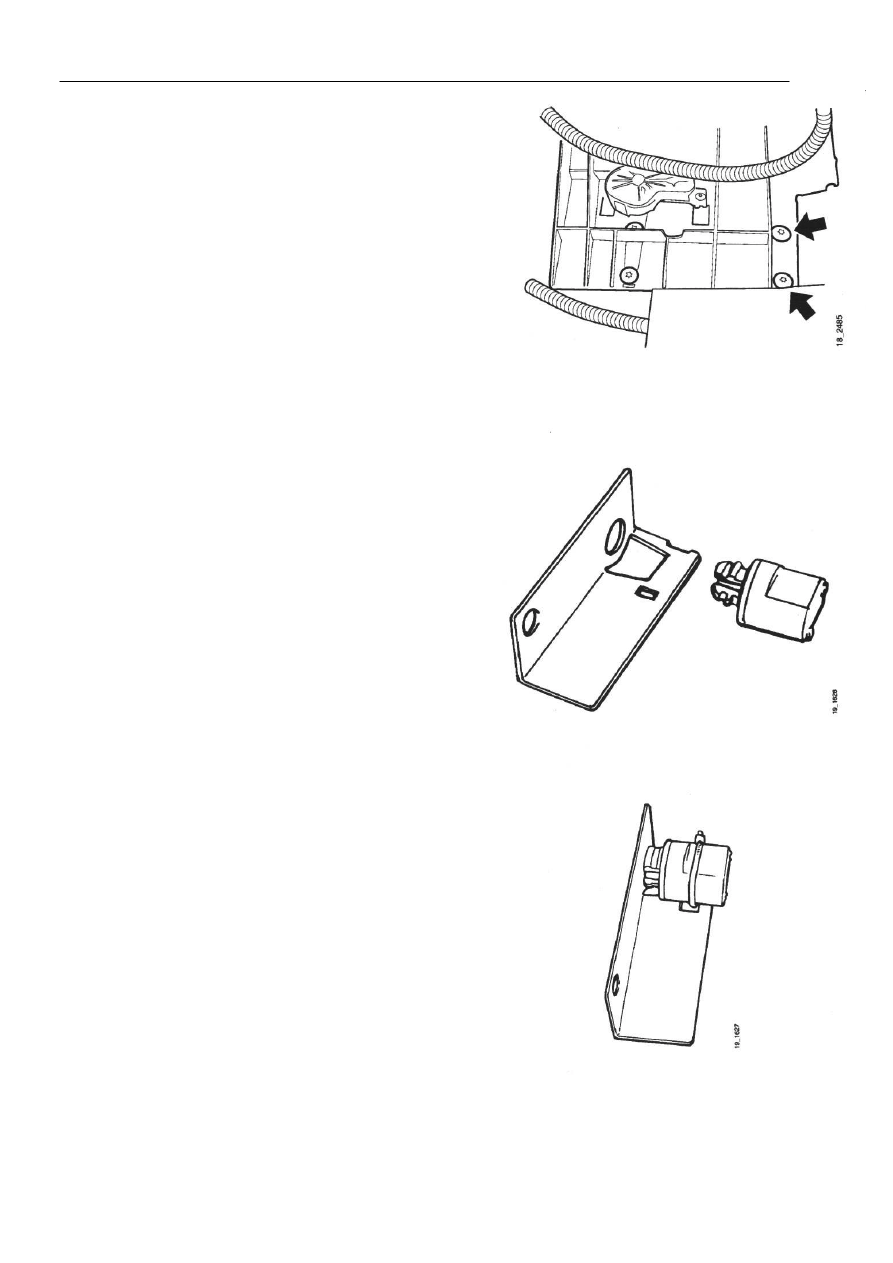

Отвернуть верхние крепежные винты бачка
омывателя; доступ к ним осуществляется снизу.


4

Ослабить нижний винт на несколько оборотов.
















5

Вставить датчик в его кронштейн.














6

Закрепить датчик с помощью хомута.









Руководство по ремонту



19:03-02



7

7

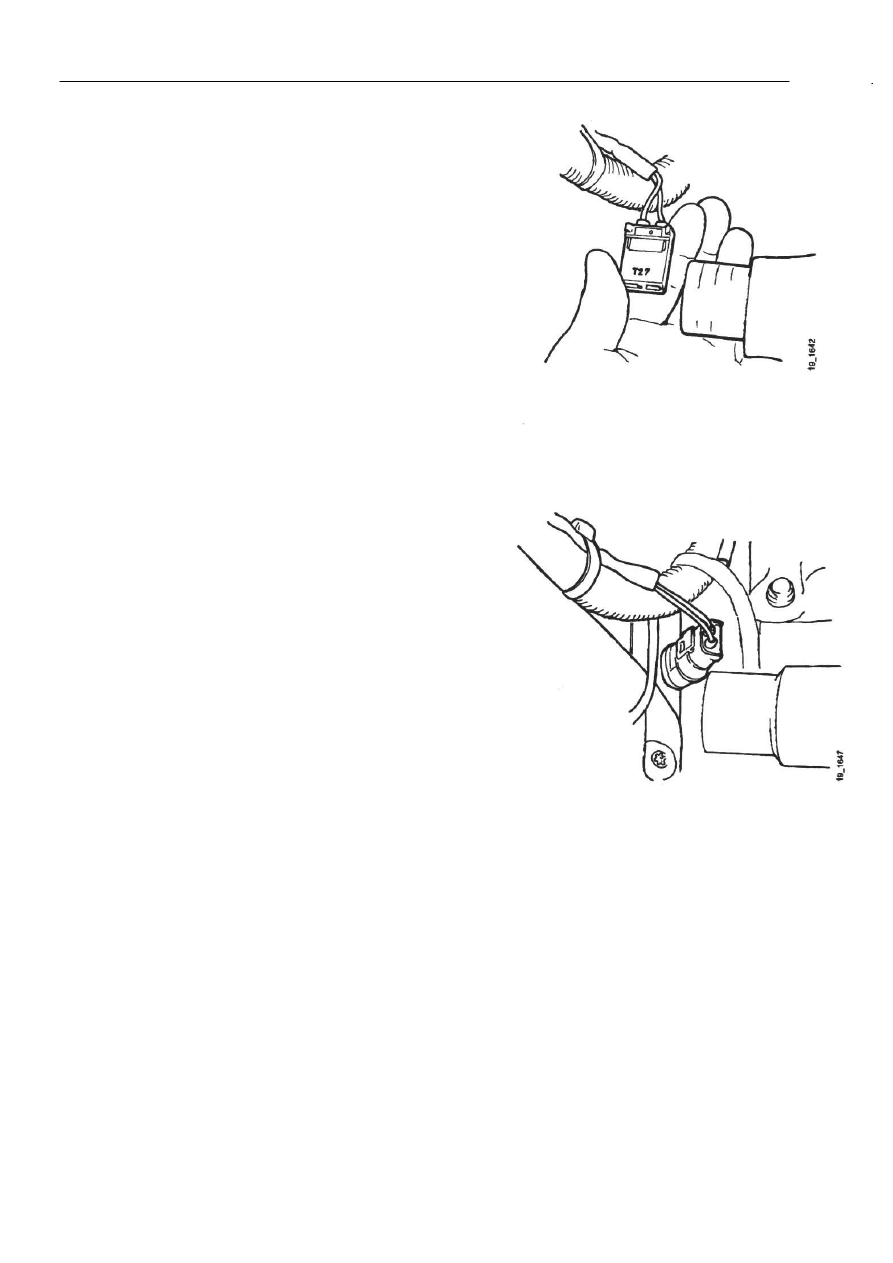

Найти предварительно установленный разъем,
имеющий маркировку Т27, который располагается
над кронштейном бачка омывателя. Зачистить его
при необходимости.















8

Прикрепить температурный датчик вместе с его
кронштейном к верхнему кронштейну бачка
омывателя. Затянуть винты.


9

Подключить разъем к датчику.
















10  Установить секцию бампера.



Руководство по ремонту



19:03-02



8

Прокладка кабельной разводки


Прокладка электропроводки осуществляется одинаковым способом как в грузовиках с левым, так
и с правым рулем; смотри монтажную схему.

1

Отвернуть крепежные винты приборной панели;
извлечь различные компоненты. Открыть крышку,
закрывающую центральный электрический блок и
отодвинуть ее в сторону.



2

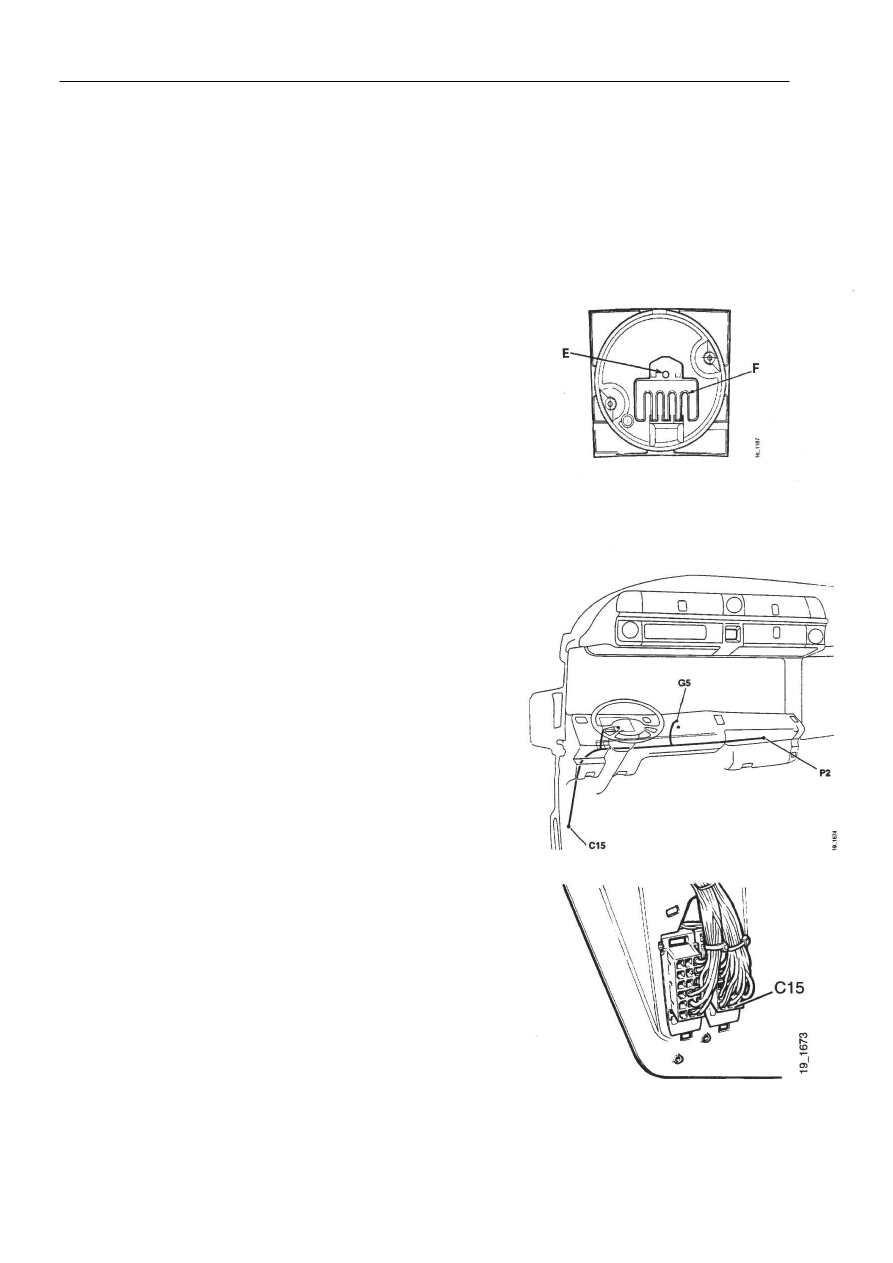

Вынуть комбинированный прибор. Сломать
защитную пломбу и снять крышку пломбы с
разъема, расположенного на тахографе.




E  Пластиковая защитная пломба
F  Крышка защитной пломбы









3

Проложить электропроводку, как это показано на
рисунке.











4

Проложить два кабеля к разъему С15; подключить
синий кабель к штырю 15, а черный кабель к
штырю 16.
