Электрическая система



19:03-01



10

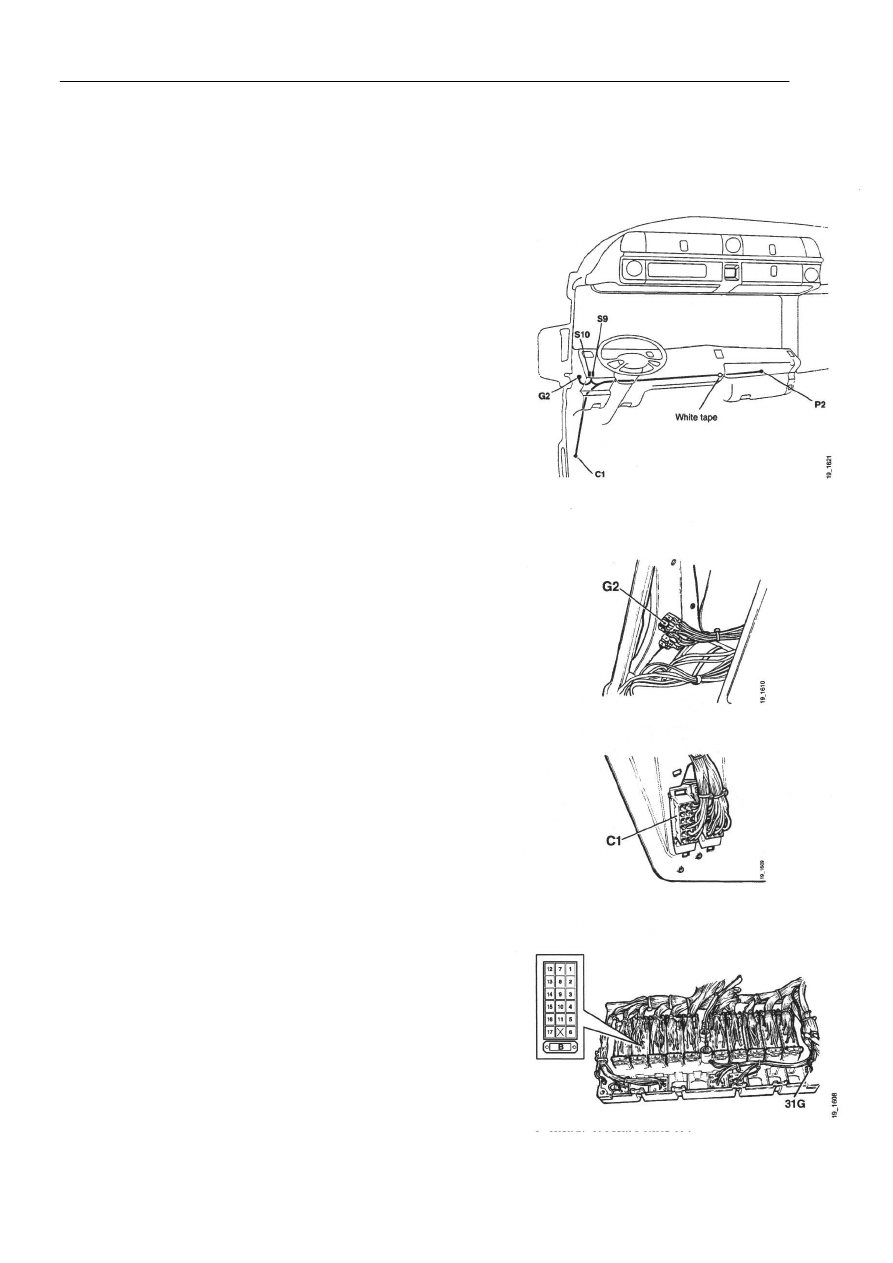

Прокладка электропроводки контрольно-
измерительных приборов


Прокладка кабелей в грузовиках с левым и правым
рулем осуществляется с использованием единой
методики. Схема соединений электропроводки
контрольно-измерительных приборов приведена на
следующей странице.

1

Отвернуть крепежные болты приборной панели и
извлечь различные компоненты. Открыть крышку,
закрывающую центральный электрический блок, и
сдвинуть ее в сторону.


2

Проложить проводку, как это показано на рисунке.
Соединители S9 и S10 предназначены для
выключателей габаритных и противотуманных фар.

Прокладка электропроводки
контрольно-измерительных приборов




3

Подключить заземляющие провода 31 к точке
заземления G2, расположенной под панелью
выключателей фар около рулевого колеса.





Точка заземления G2

4

Проложить два кабеля 58СС и 30СА от
центрального электрического блока к
распределительной коробке С1. Кабель 58СС
должен подключаться к штырю С1-8, а кабель
30СА к штырю С1-9.




Распределительная коробка у

водительского места

5

Установить гнездо реле в положение RP21.


6

Подключить все кабели к распределительным
коробкам центрального электрического блока, как
это показано на рисунке. Закрепить все кабели с
помощью хомутов.


7

Подключить кабели к гнезду реле RP21.




Центральный электрический блок
Р2

Электрическая система



19:03-01



11

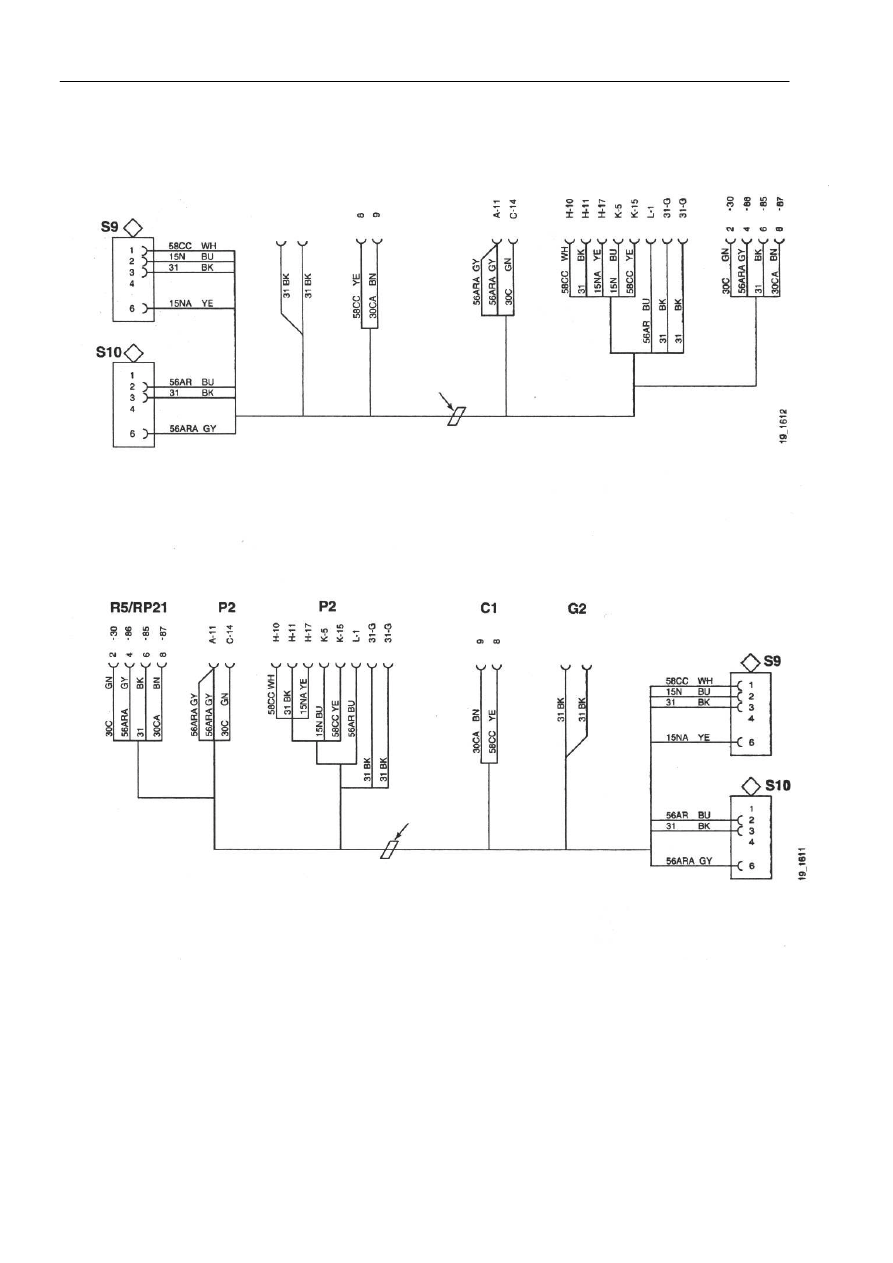

Схема соединений электропроводки контрольно-
измерительных приборов















Электропроводка контрольно-измерительных приборов, грузовики с левым рулем




















Электропроводка контрольно-измерительных приборов, грузовики с правым рулем



P2

Центральный электрический блок

C1

Распределительная коробка

G2

Заземление

S9

Выключатель противотуманных фар

S10

Выключатель габаритных фар

R5/RP21  Реле габаритных фар, установленных в бампере



Электрическая система



19:03-01



12

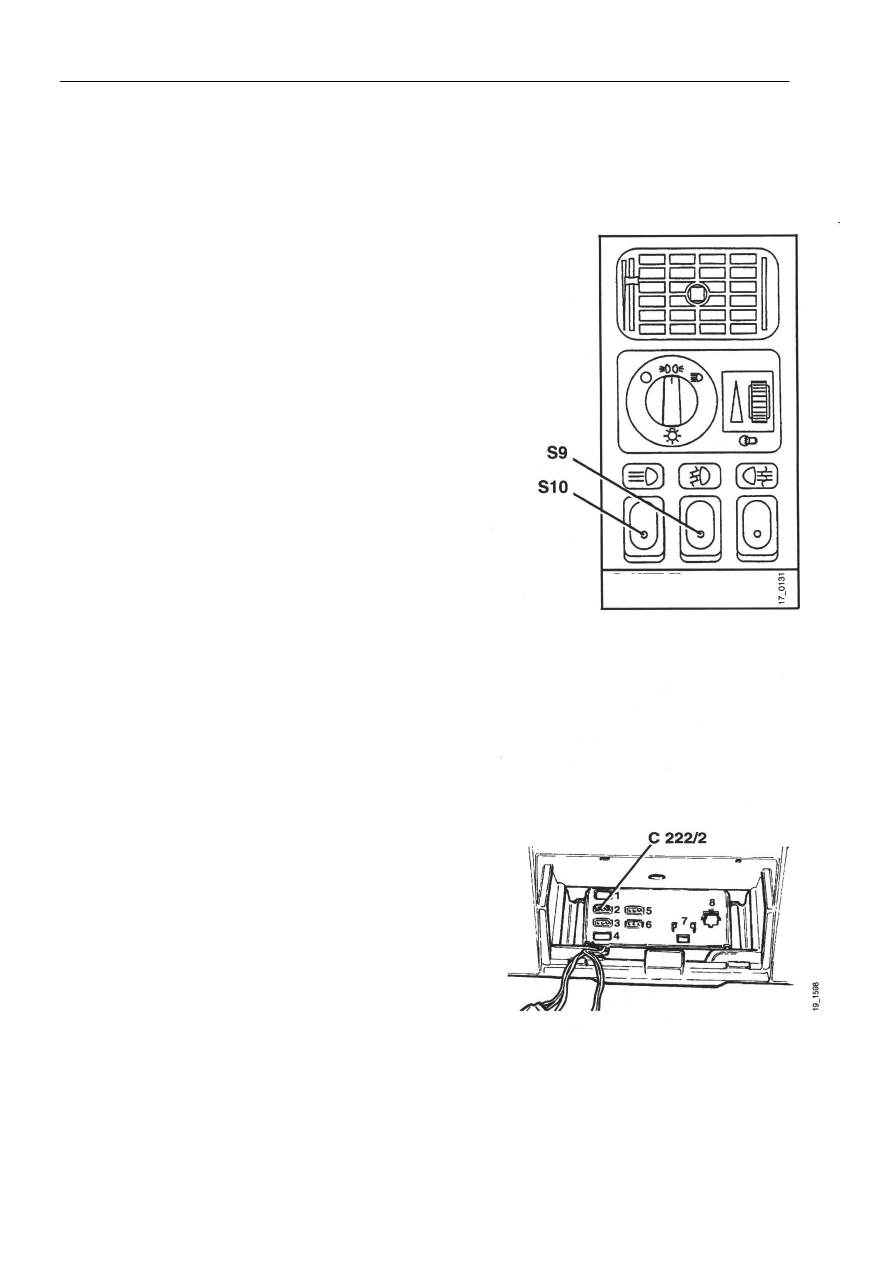

Выключатель на панели инструментов


1

Отвернуть четыре крепежных болта секции панели
и снять ее в направлении вперед.


2

Отвернуть два болта, крепящих заднюю накладку
позади символьных обозначений на панели, и снять
ее.


3

Снять пластиковые накладки в местах
расположения символьных обозначений и
установить символьные обозначения.


4

Установить заднюю накладку и привернуть два
крепежных болта.


5

Снять накладки в местах расположения
выключателей и установить выключатели.


6

Подключить разъемы к выключателям.


7

Устройство S9 подсоединить к выключателю
противотуманных фар, а устройство S10 к
выключателю габаритных фар.


8

Установить секцию панели и привернуть четыре
крепежных болта.








Габаритные фары установлены только
в солнцезащитном козырьке


9

Если габаритные фары установлены только в
солнцезащитном козырьке, в распределительной
коробке С222/2 (белая), находящейся в полке
крыши кабины, необходимо установить перемычку
1346788, как это показано на рисунке.




Электрическая система



19:03-01



13

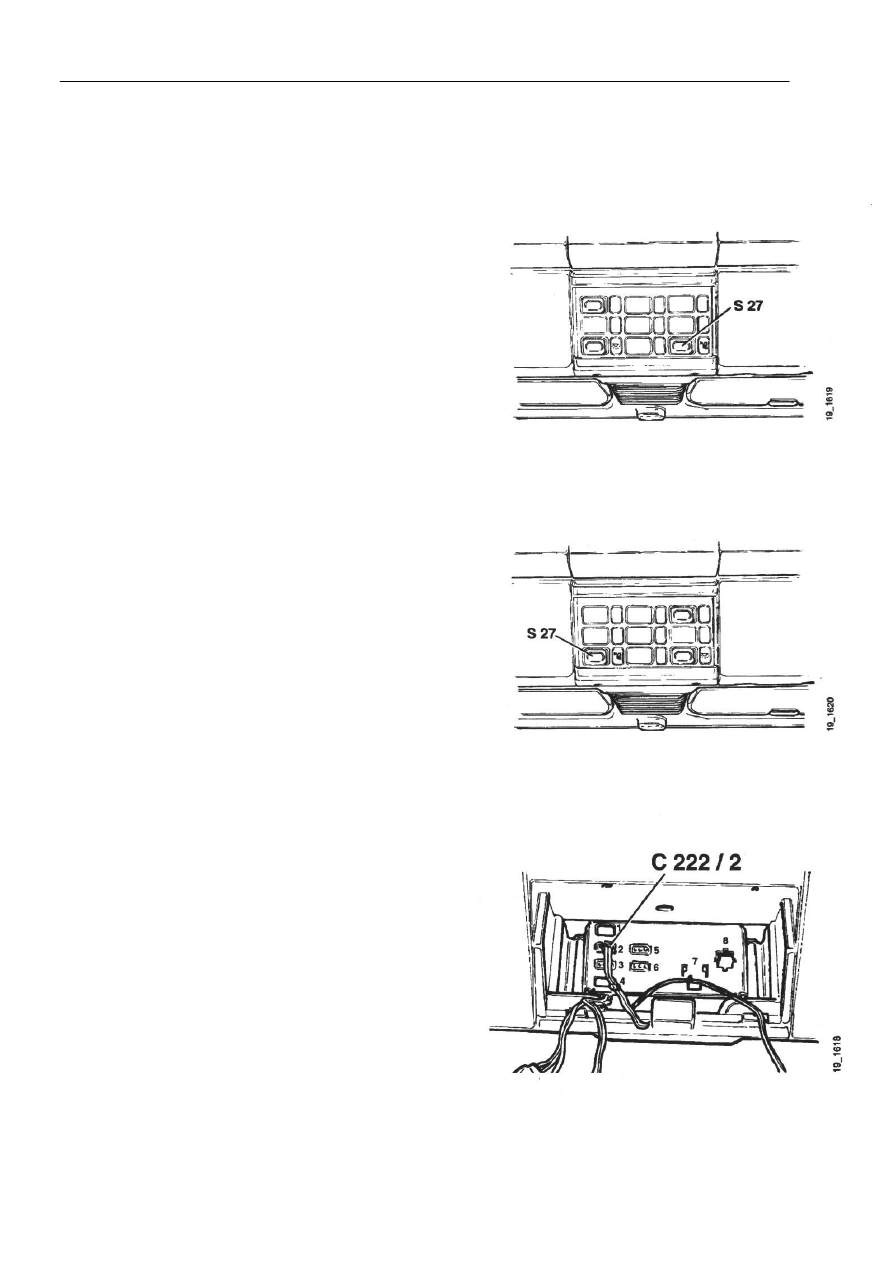

Выключатель в панели крыши кабины


Устанавливается, если габаритные фары установлены как в бампере, так и в солнцезащитном
козырьке.

1

Открыть среднюю секцию полки крыши кабины и
поднять ее вперед.










Расположение выключателя в
грузовиках с левым рулем






2

Установить символьное обозначение и
выключатель в держатель, как это показано на
рисунке для грузовиков с правым и левым рулем.







Расположение выключателя в
грузовиках с правым рулем





3

Подключить кабель 1346036 с разъемом С222 к
клемме С222/2 и выключателю S27.










4

Установить панель и привернуть ее крепежными
болтами.
