Установка



19:03-01



6

4

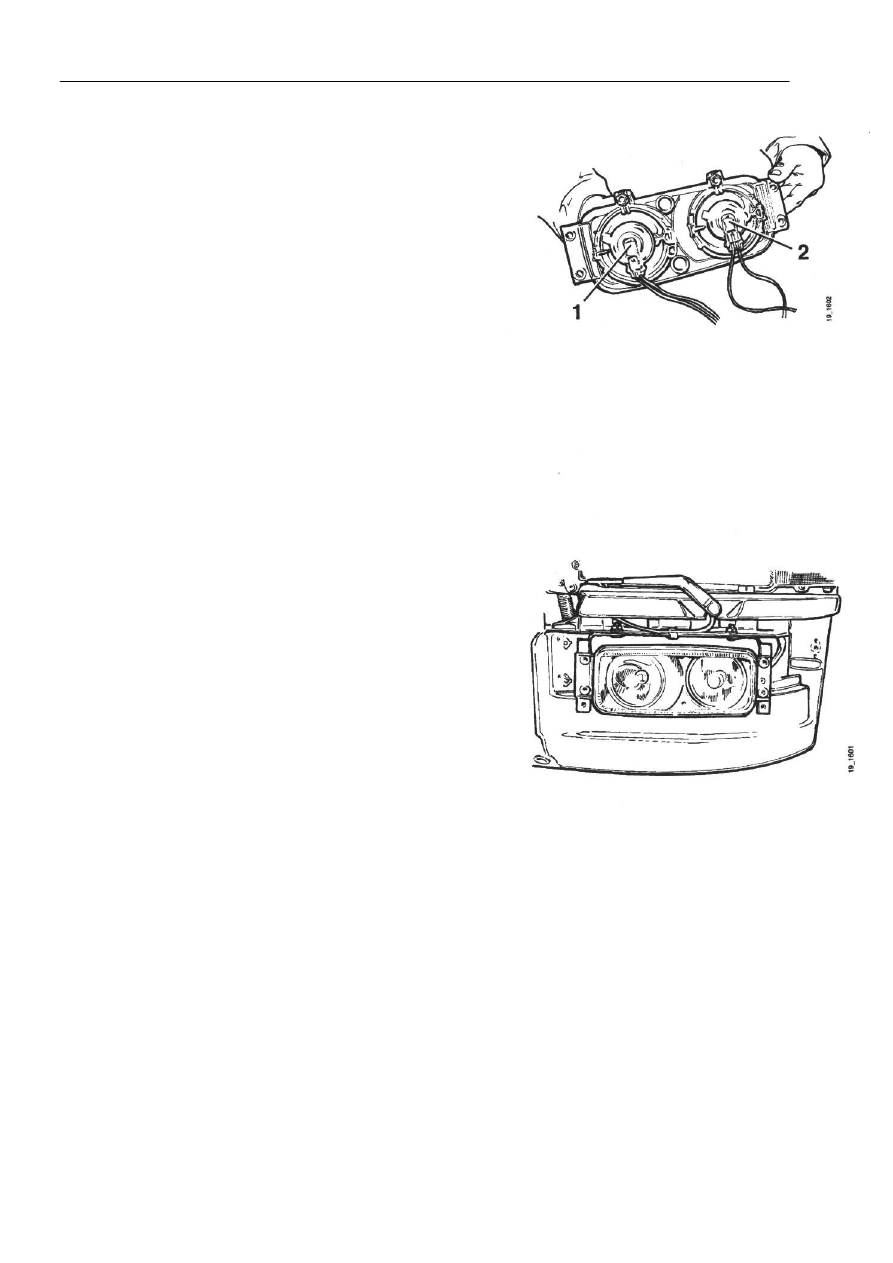

Установить разъемы.


Примечание: Габаритная фара находится с внутренней,
а противотуманная фара с наружной стороны.

Левая сторона: Разъем габаритной фары L11, разъем
противотуманной фары L13.

Правая сторона: Разъем габаритной фары L12, разъем
противотуманной фары L14.



1

Противотуманная фара

2

Габаритная фара










5

Закрепить фару в кронштейне с помощью четырех
крепежных болтов. Отрегулировать дальность света
фар. Затянуть кронштейн.











6

Установить секцию бампера. Установить фару с
другой стороны, пользуясь вышеописанной
методикой.









Установка



19:03-01



7

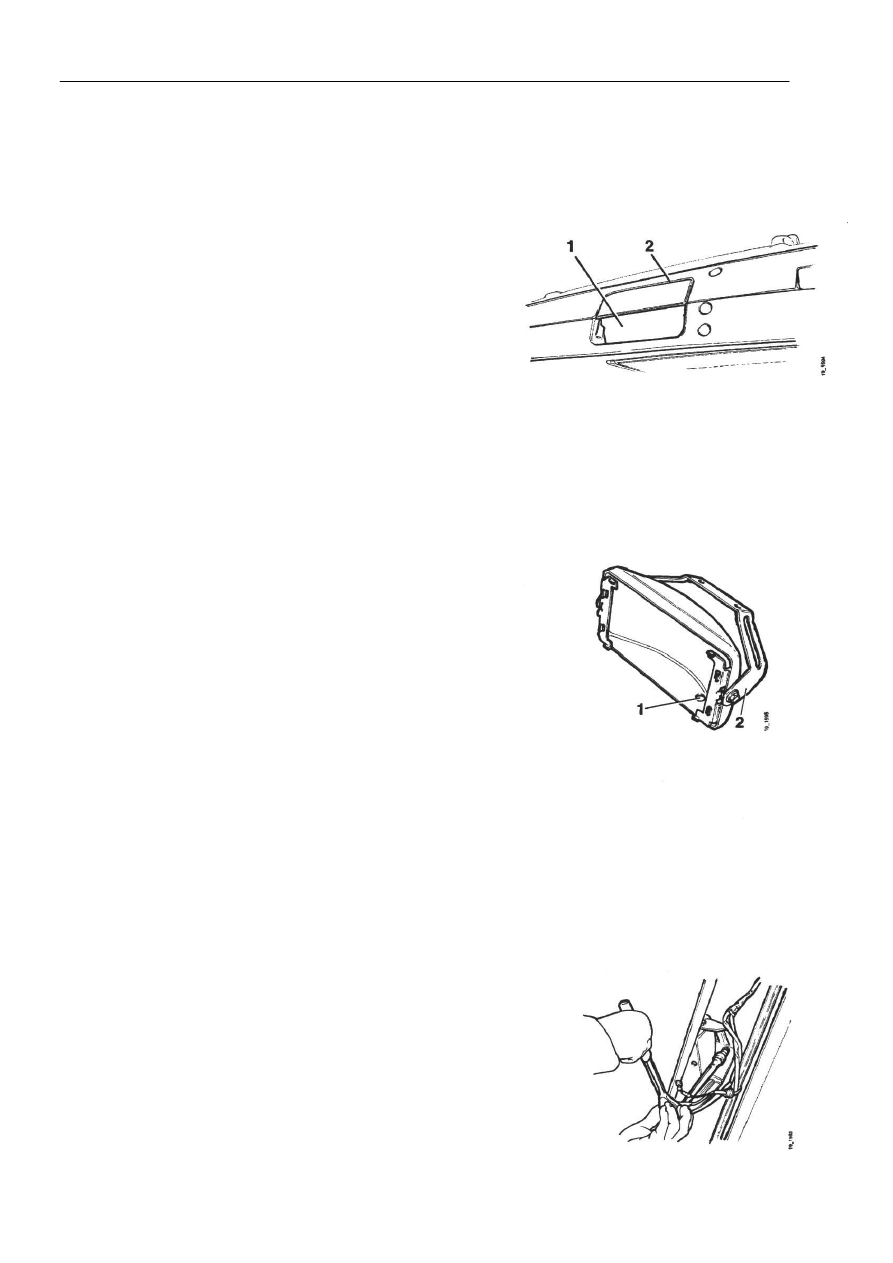

Габаритные фары в солнцезащитном козырьке







1

Снять накладку для габаритной фары в нижней
секции солнцезащитного козырька. Прорезать
верхнее отверстие по имеющемуся желобку.






1

Накладка

2

Желобок для отверстия







2

Высвободить предварительно проложенные кабели
габаритных фар.


3

Отсоединить раму и вставку от габаритной фары и
закрепить кронштейн в корпусе фары, расположив
кабельный ввод вниз, а кронштейн вверх. Не
затягивать крепежные болты.




1

Кабельный ввод

2

Кронштейн










4

Установить кронштейн.









Установка



19:03-01



8


5

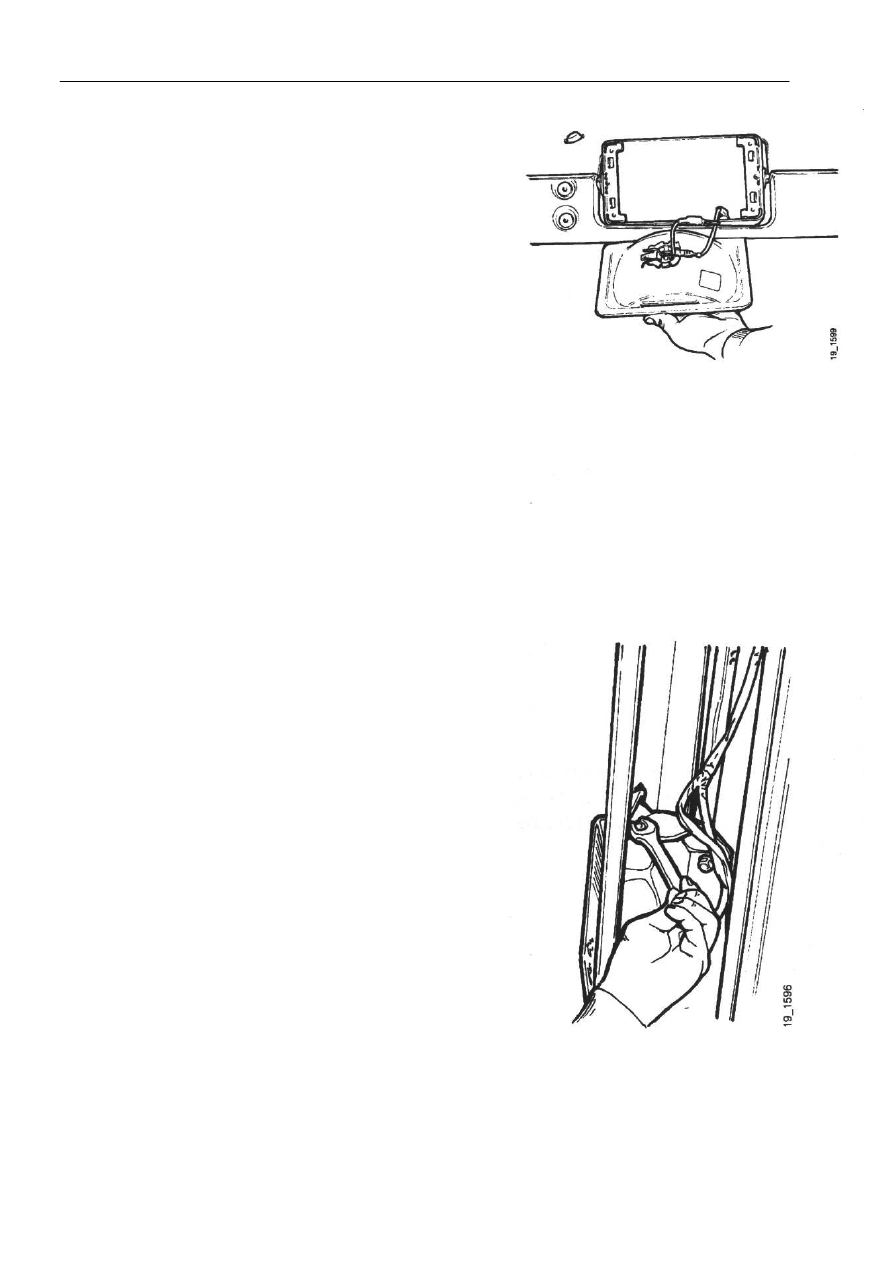

Протянуть кабели и вставить кабельный ввод в
корпус фары. Установить лампу, подсоединить
серый плюсовой кабель, маркированный 30 СВ, к
лампе, а затем подсоединить черный кабель с
маркировкой 31 к заземлению корпуса фары.


















6

Установить вставку и раму фары. Прикрепить
кабель к кронштейну.


Примечание: Надпись ТОР (верх) на раме должна
смотреть вверх.

7

Отрегулировать фару и привернуть ее.


















8

Установить габаритную фару с другой стороны,
пользуясь вышеприведенной методикой.



Электрическая система



19:03-01



9

Электрическая система




Общие сведения




Габаритные фары установлены только в солнцезащитном козырьке


Когда габаритные фары устанавливаются только в солнцезащитном козырьке, требуется
прокладка дополнительной электропроводки для контрольно-измерительных приборов.
Выключатель S10 располагается на приборной панели вместе  с обозначением верхних
габаритных фар. Кроме того, необходимо подключить разъем С222, находящийся в полке крыши
кабины, а реле габаритных фар расположить в центральном электрическом блоке.







Габаритные и противотуманные фары установлены в бампере


Когда габаритные  и противотуманные фары устанавливаются в бампере, требуется прокладка
дополнительной электропроводки для контрольно-измерительных приборов. Выключатели S9 и
S10 располагаются на приборной панели вместе  с обозначениями габаритных и противотуманных
фар. Реле габаритных и противотуманных фар устанавливаются в центральном электрическом
блоке.





Габаритные фары установлены одновременно в бампере и в
солнцезащитном козырьке


Когда габаритные  и противотуманные фары устанавливаются в бампере с одновременной
установкой габаритных фар в солнцезащитном козырьке, требуется прокладка дополнительной
электропроводки для контрольно-измерительных приборов. Выключатели S9 и S10 располагаются
на приборной панели вместе  с обозначениями габаритных и противотуманных фар. Выключатель
S27 и символ верхних габаритных фар установлены в полке крыши кабины.  Реле габаритных и
противотуманных фар устанавливаются в центральном электрическом блоке.

Примечание: Если установка любого типа габаритных или противотуманных фар заказывается на
заводе-изготовителе, в приборной панели предварительно прокладывается электропроводка
контрольно-измерительных приборов.
