Вспомогательное оборудование грузовиков Scania. Руководство - часть 10

Оглавление



19:03-01



2

Оглавление




Общие сведения

.....................................................................................3



Установка

В бампере....................................................................5

В солнцезащитном козырьке ....................................7



Электрическая система

Общие сведения .........................................................9

Электропроводка контрольно-
измерительных приборов........................................10

Схема соединений....................................................11

Выключатель ............................................................12

Реле и плавкие предохранители .............................13














Общие сведения



19:03-01



3

Общие сведения





В случае их использования в других местах на автомобиле, расход топлива возрастет на несколько
процентов.



Настоящее описание охватывает вспомогательные фары, предлагаемые в качестве
дополнительного комплекта, конструкция которого была разработана в момент подготовки
инструкции к печати. Возможно использование фар нового типа, установка которых на кабине
осуществляется аналогичным образом.



Габаритные и противотуманные фары, расположенные в бампере, выполнены в виде единого
блока с двумя отражателями в корпусе фары; они имеются в наличии в виде двух модификаций
для левой и правой стороны. Верхние габаритные фары, расположенные в солнцезащитном
козырьке, имеют одинаковую конструкцию для левой и правой стороны.



Возможное соединение:



Имеются три способа подсоединения габаритных и противотуманных фар в заданных местах в
бампере и солнцезащитном козырьке.



−

Габаритные и противотуманные фары устанавливаются только в бампере.


−

Габаритные фары устанавливаются только в солнцезащитном козырьке.


−

Габаритные и противотуманные фары устанавливаются в бампере вместе с габаритными
фарами в солнцезащитном козырьке.

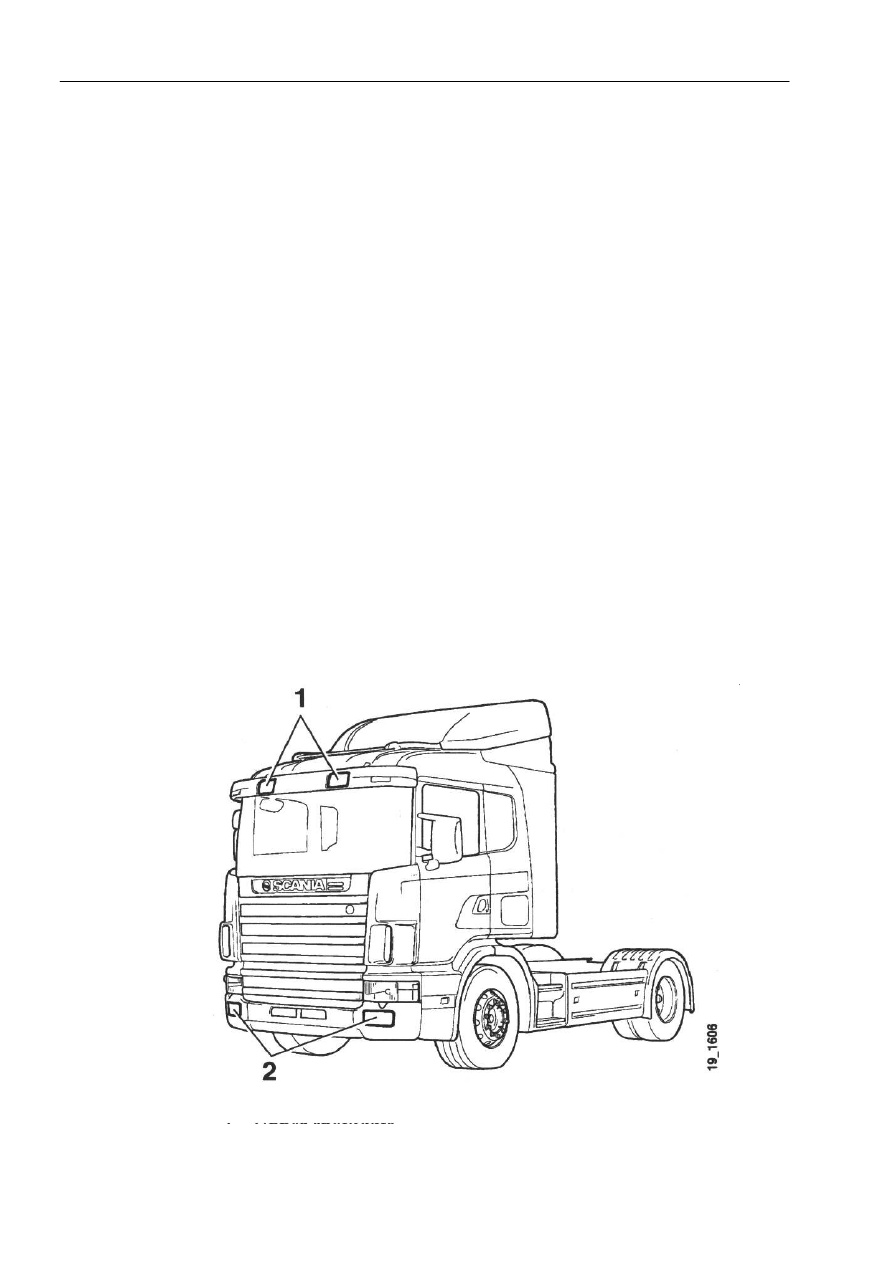

1

Верхние габаритные фары

2

Габаритные и противотуманные фары



Расположение габаритных и противотуманных фар

Общие сведения



19:03-01



4

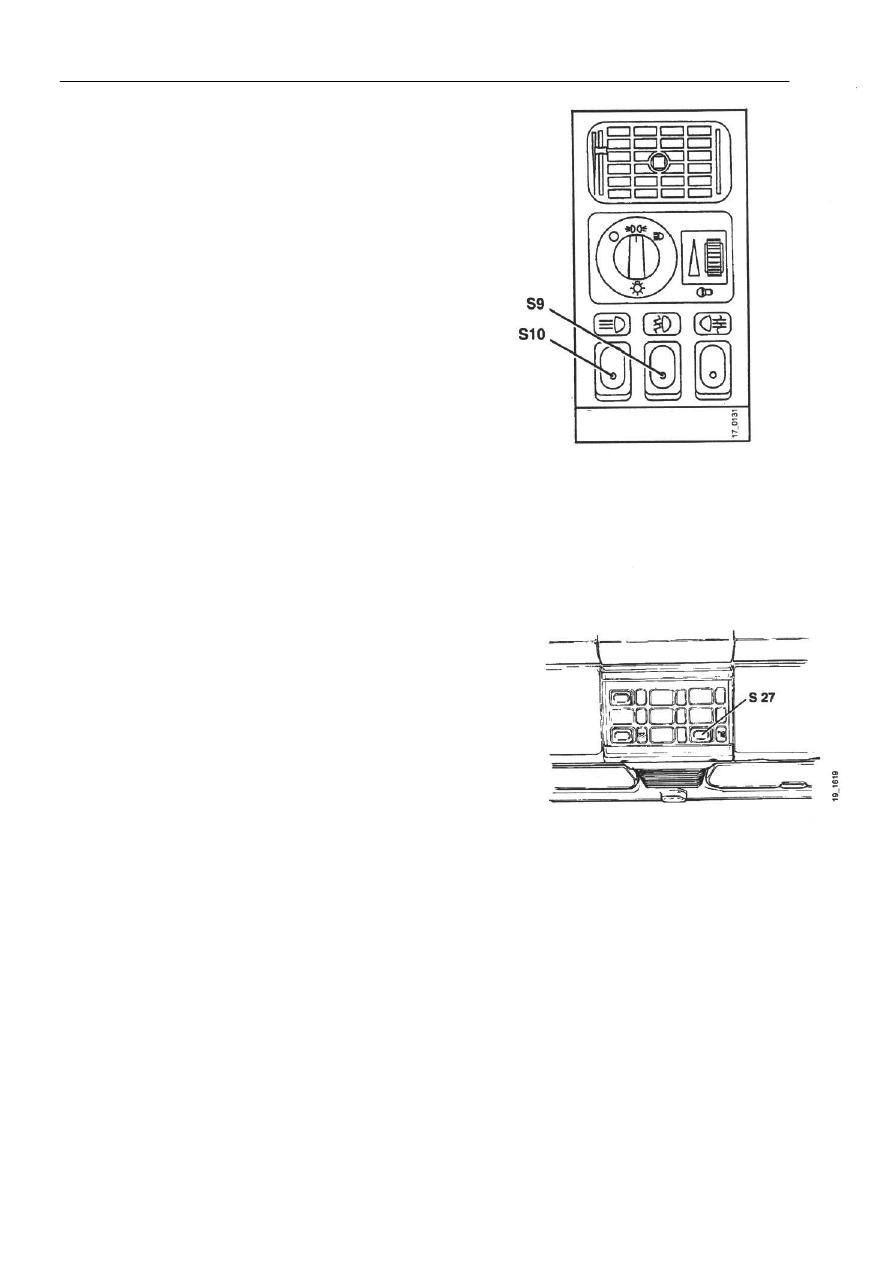

Габаритные фары имеют выключатель S10,
расположенный на панели с левой стороны рулевого
колеса.

В случае установки габаритных фар как в бампере, так и
в солнцезащитном козырьке в панели крыши кабины
устанавливается также выключатель S27, который
может использоваться для выключения двух верхних
габаритных фар. Выключатель противотуманных фар
S9 располагается на приборной панели рядом с
выключателем габаритных фар.








Панель инструментов



Кабели для габаритных фар в солнцезащитном
козырьке предварительно проложены от центрального
электрического блока к панели крыши кабины
(местоположение выключателя S27) и далее собственно
к габаритным фарам.

Кабели для габаритных и противотуманных фар в
бампере проложены от передних фар и далее к
стыковому соединению в направлении кабины.

Кабели между центральным электрическим блоком и
разъемами передней подсветки и выключателей
предварительно не проложены при стандартной
поставке.

Полка в крыше кабины

Если установка габаритных и противотуманных фар в
бампере или габаритных фар в солнцезащитном
козырьке заказывается на заводе-изготовителе, в
приборной панели предварительно прокладывается
электропроводка контрольно-измерительных приборов.










Установка



19:03-01



5



Установка

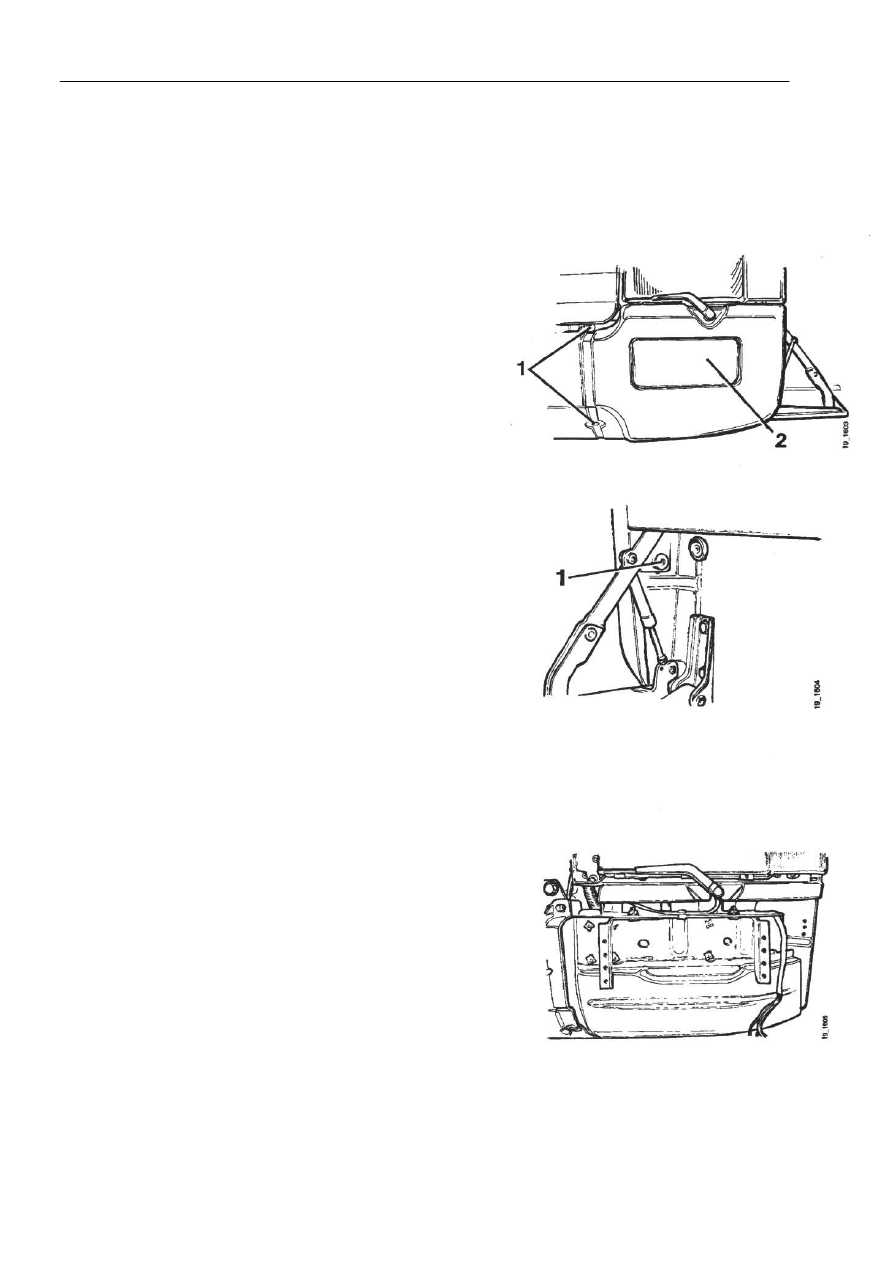

Габаритные и противотуманные фары в бампере


1

Снять нижнюю секцию бампера, вывернув три
крепежных болта, позиция 1 (применимо к
грузовикам с пластиковым бампером).


2

Снять крышку 2.



























3

Установить кронштейн фары с помощью двух гаек.


Применение: Не затягивать кронштейн. Он подлежит
регулировке после установки фар.
