Вспомогательное оборудование грузовиков Scania. Руководство - часть 8

Техническое описание



19:01-07



5



Электрическая система



Электрические кабели проложены рядом с пневматической магистралью от приборной панели
поперек пола кабины к электромагнитному клапану.

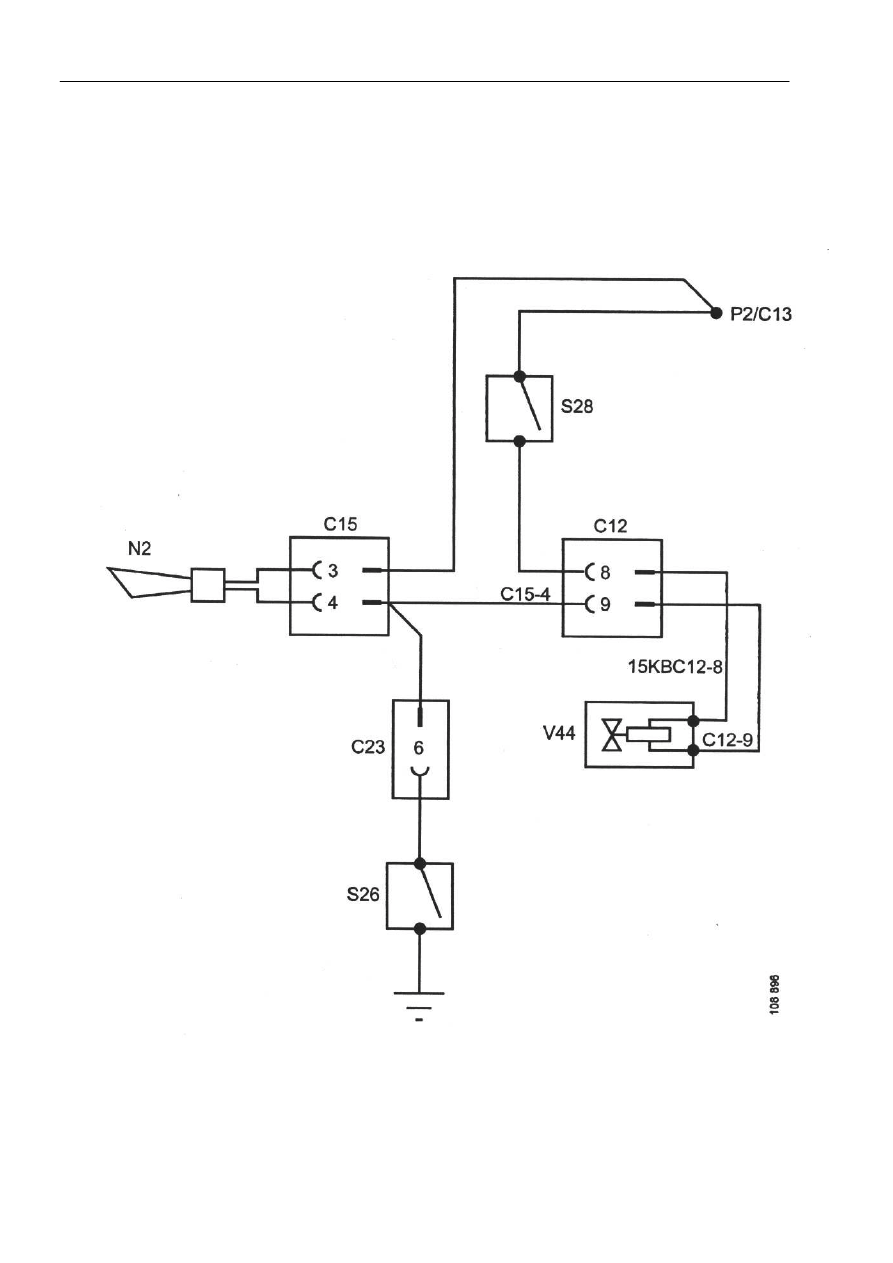

Монтажная схема







































S26  Гудок в рулевом колесе
S28  Выключатель для звукового сигнала
V44  Электромагнитный клапан для звукового сигнала
N2

Звуковой сигнал




Руководство по ремонту



19:01-07



6



Руководство по ремонту



Установка



Руководство по ремонту предназначено для грузовиков,
имеющих необходимые комплектующие детали для
установки звукового сигнала. Такие автомобили уже
оборудованы соответствующими кабелями,
пневматическими магистралями и электромагнитным
клапаном.

1

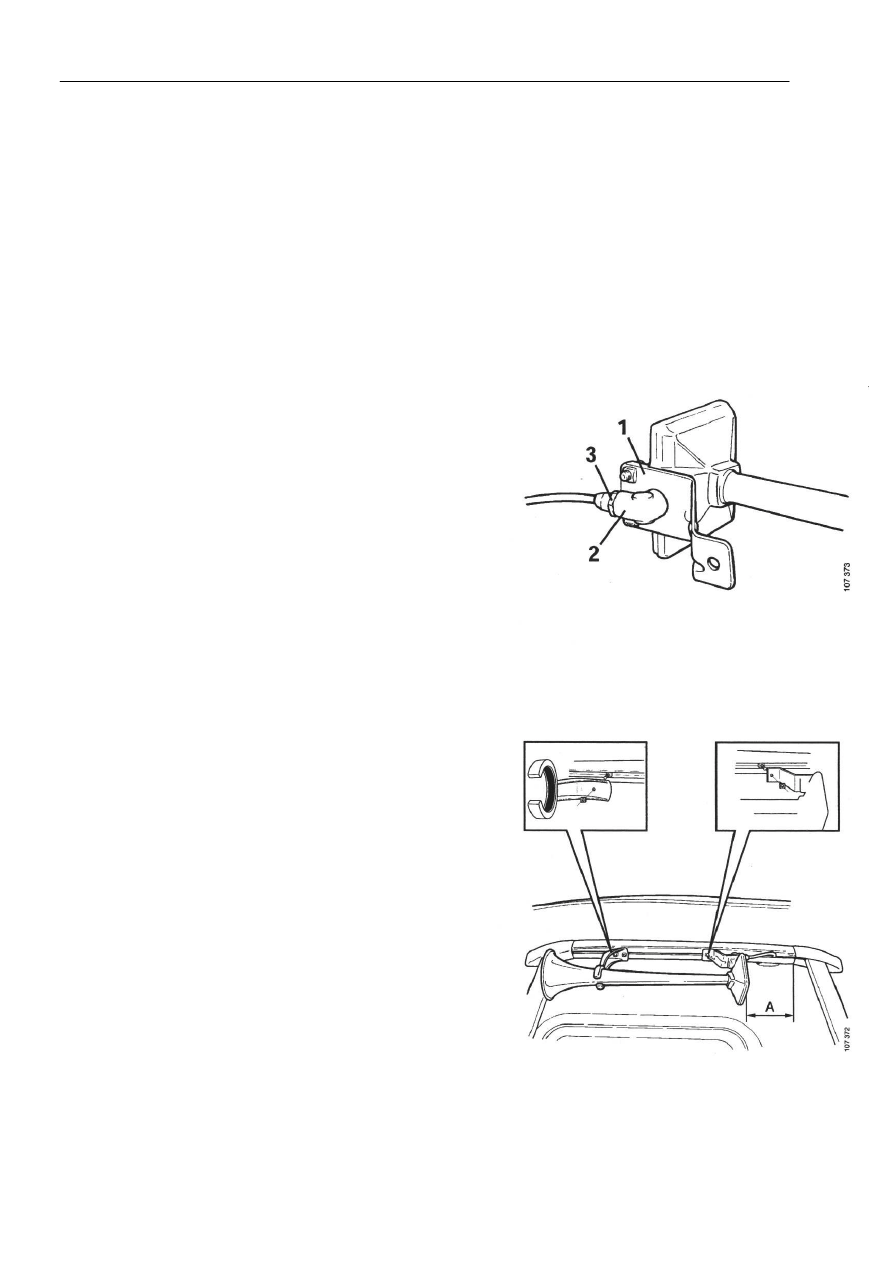

Установить кронштейны 1 на пневматические
устройства подачи звукового сигнала.


2

Установить коленчатый патрубок 2 на оба звуковых
сигнала. Использовать резьбовой герметик 561 019
и поворачивать штуцер до тех пор, пока он не будет
смотреть назад.


3

Установить соединительный штуцер 3 на каждый
коленчатый патрубок.



1

Кронштейн

2

Коленчатый патрубок

3

Быстроразъемная муфта









4

Вставить два винта с Т-образным шлицем в каждую
несущую штангу.


5

Поставить резиновую защиту на передний
кронштейн и установить пневматические
устройства подачи звукового сигнала на несущие
штанги.







А = 410 мм для грузовиков с кабиной типа 19

А = 115 мм для тягачей с кабиной типа 19



Руководство по ремонту



19:01-07



7


6

Вынуть заглушки из патрубка коллектора.


7

Установить быстроразъемную муфту в каждый из
выходных патрубков.


8

Установить два зажима на обеих несущих штангах.


9

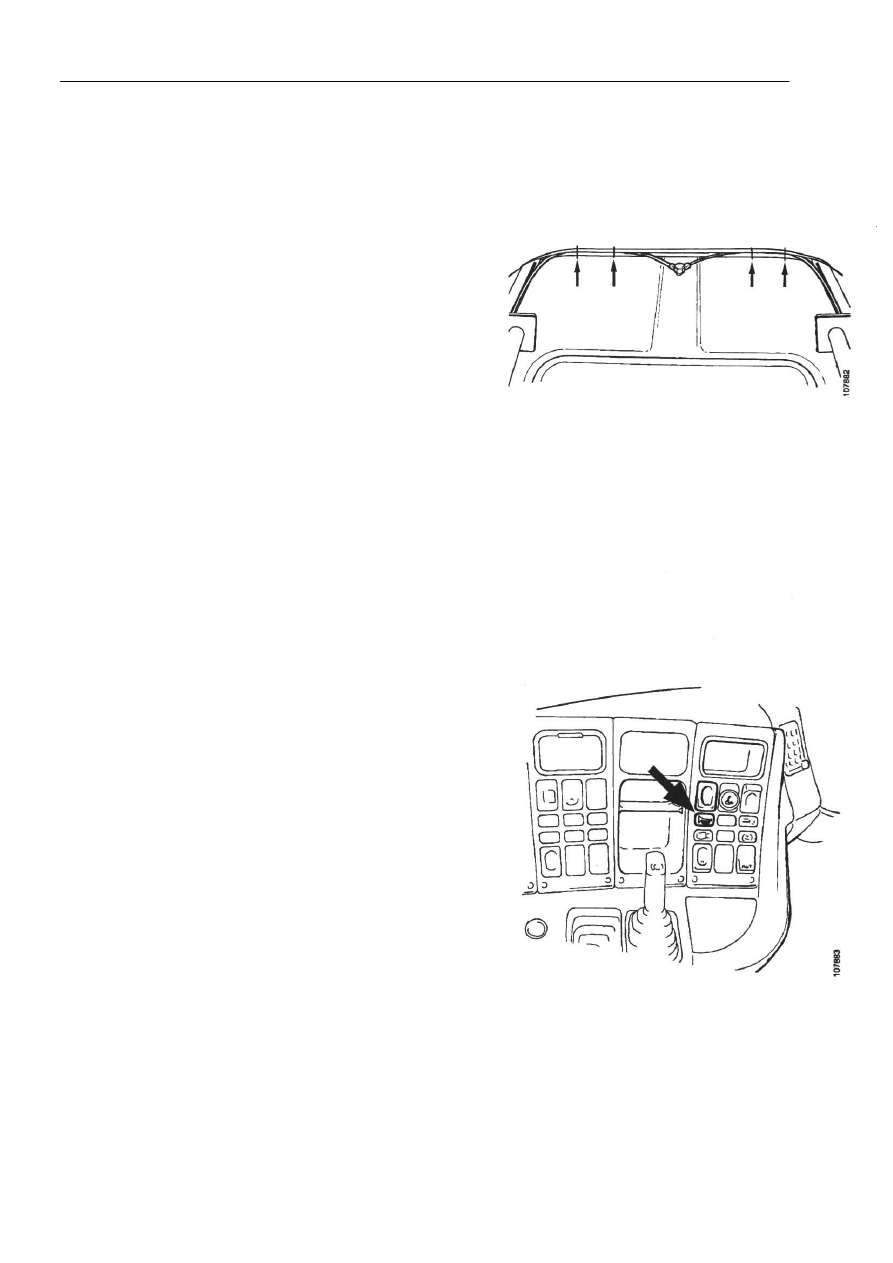

Взять пластиковую трубку и вставить ее одним
концом в муфту на патрубке коллектора. Вставить
трубку внутрь задней несущей штанги и закрепить
хомутами около пневматического устройства
подачи звукового сигнала.


10  Обрезать трубку до необходимой длины и вдавить

ее в муфту звукового сигнала.



Крепление пластиковой трубки













11  Снять секцию панели.

12  Прикрепить символ пневматического устройства

подачи звукового сигнала.


13  Установить выключатель и подсоединить

устройство S28 к выключателю.


14  Установить панель на место.
















1 711 374



19:01-09





Выпуск 1

ru







Крепление для вращающихся

сигнальных маяков
