Буксировочное приспособление





Руководство по ремонту







































Оглавление



19:01-06



2

Оглавление



Общие сведения

Введение .....................................................................3

Ограничения применения .........................................3



Буксировочное
приспособление

Руководство по ремонту............................................4








Общие сведения



19:01-06



3

Общие сведения



Введение



Буксировочное приспособление 99 340 было
разработано для использования при буксировке
грузовиков 4 серии.

Конструкция приспособления позволяет правильно
распределять усилие между базовыми кронштейнами
кабины при подъеме грузовика.

Настоящее приспособление используется для
буксировки автомобилей как с листовыми, так и с
пневматическими рессорами. Продажа приспособления
осуществляется при посредстве фирм-импортеров или
дилеров, оно поставляется парами: одно
приспособление для каждого базового кронштейна.

Запрещается поднимать грузовик непосредственно за
буксировочные кронштейны без использования
приспособления. Смотри рисунки, приведенные на
следующей странице, на которых показан способ
крепления приспособления на буксируемом
автомобиле.

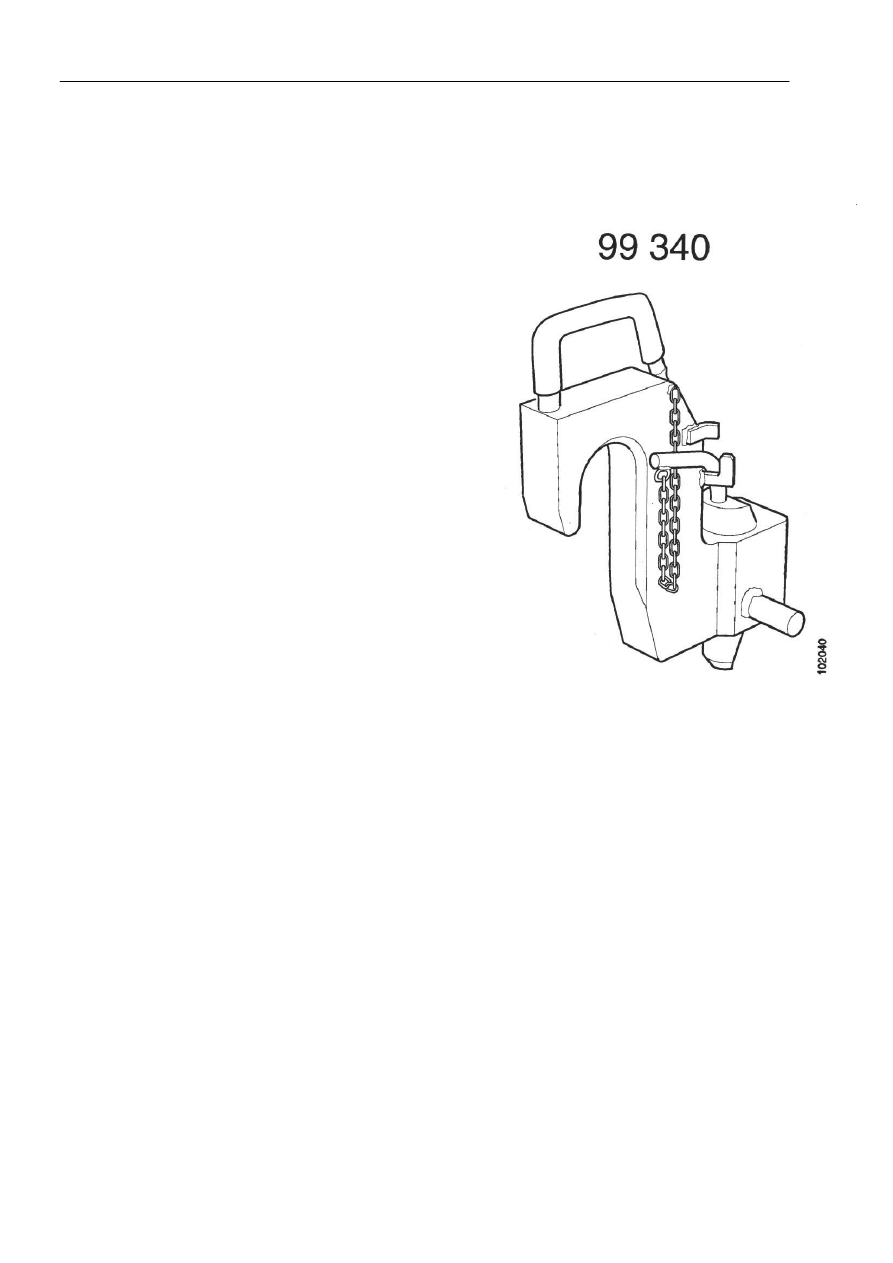

Специальное приспособление 99 340,
используемое для буксировки.

Ограничения применения



Максимальный вес переднего моста, который может
быть поднят, составляет 10 тонн.

В грузовиках с двумя передними мостами суммарный
вес передних мостов не должен превышать 10 тонн.

В случае превышения веса базовые кронштейны
грузовика сломаются, и возникнет опасность увечья
персонала.

Следует помнить о необходимости использования
собственных штифтов приспособления.





ВНИМАНИЕ! Максимальный суммарный вес передних мостов составляет 10 тонн.





Транспортировка



ВНИМАНИЕ! Автомобиль подлежит буксировке на малой скорости с соблюдением
максимальной осторожности.

Буксировочное приспособление



19:01-06



4



Буксировочное приспособление




Руководство по ремонту



Прикрепить приспособление к базовому кронштейну кабины и зафиксировать его с помощью
собственного штифта приспособления.

Автомобиль, осуществляющий буксировку, должен быть оборудован жесткой сцепкой, которая
зацепляется за выступ крюка.

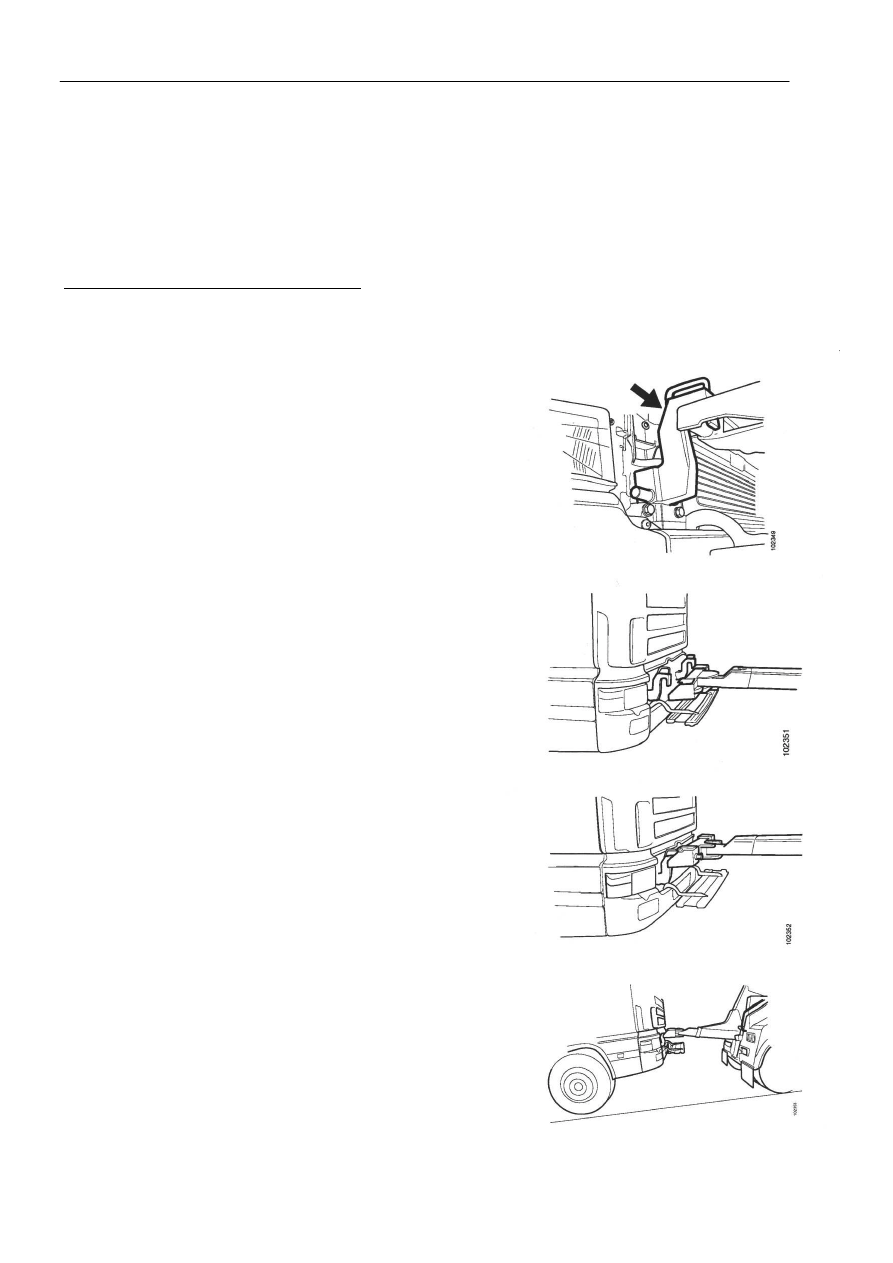

1

Прикрепление специального буксировочного
приспособления.








2

Зацепление буксируемого грузовика автомобилем,
осуществляющим буксировку.








3

Автомобиль, осуществляющий буксировку, и
буксируемый грузовик скреплены жесткой сцепкой.








4

Подъем грузовика, нуждающегося в буксировке,
автомобилем, осуществляющим буксировку.
