Установка



19:01-04



4

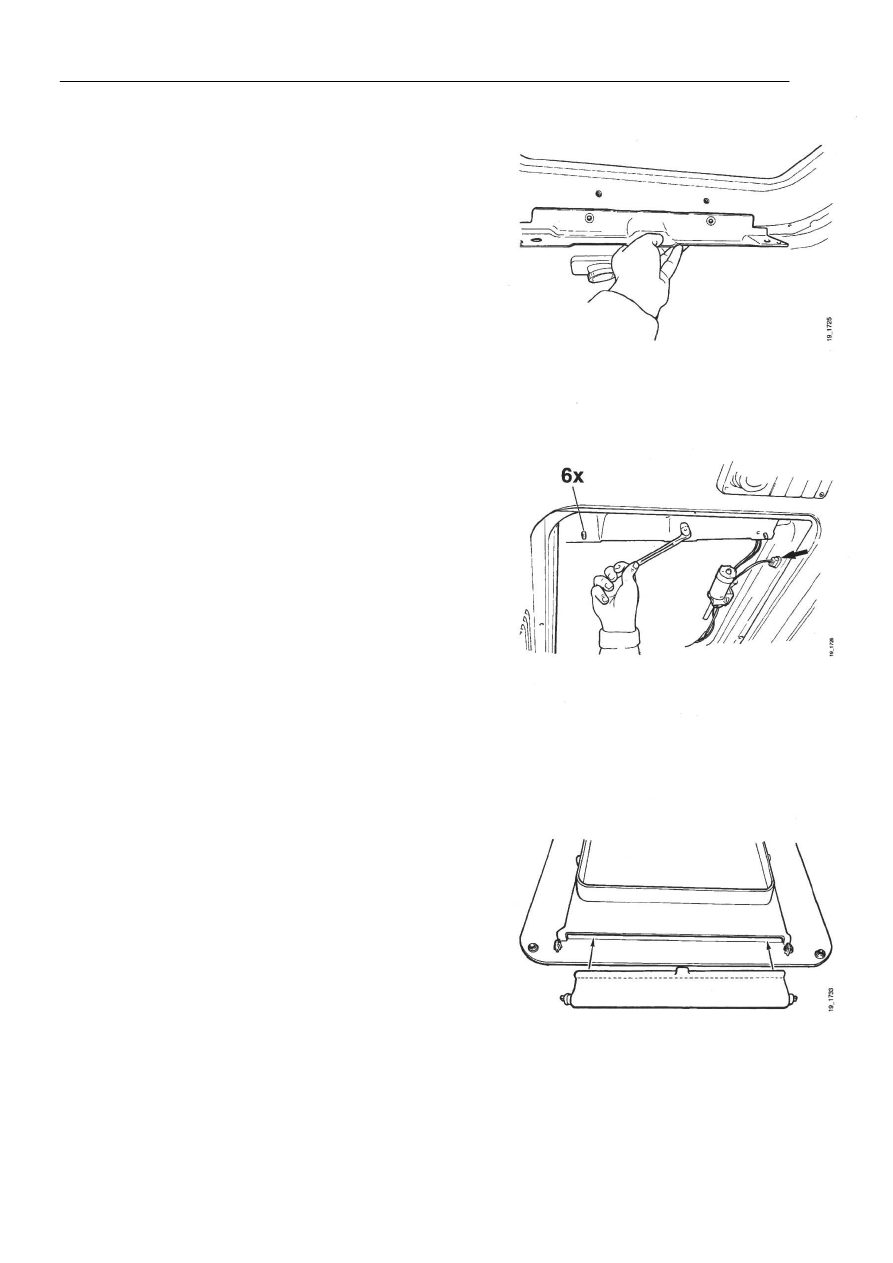

Установка электрического люка




1

Установить кронштейны электрического люка в
крыше кабины, часть № 1 378 311. Использовать
болты, применявшиеся для закрепления старого
люка.












2

Поднять электрический люк через отверстие в
крыше и опустить его в нужное положение.
Закрепить электрический люк шестью болтами.


3

Установить разъём С185 и подключить
электродвигатель М12.














4

Вставить роликовую шторку через прорезь в новую
раму.















Установка



19:01-04



5

5

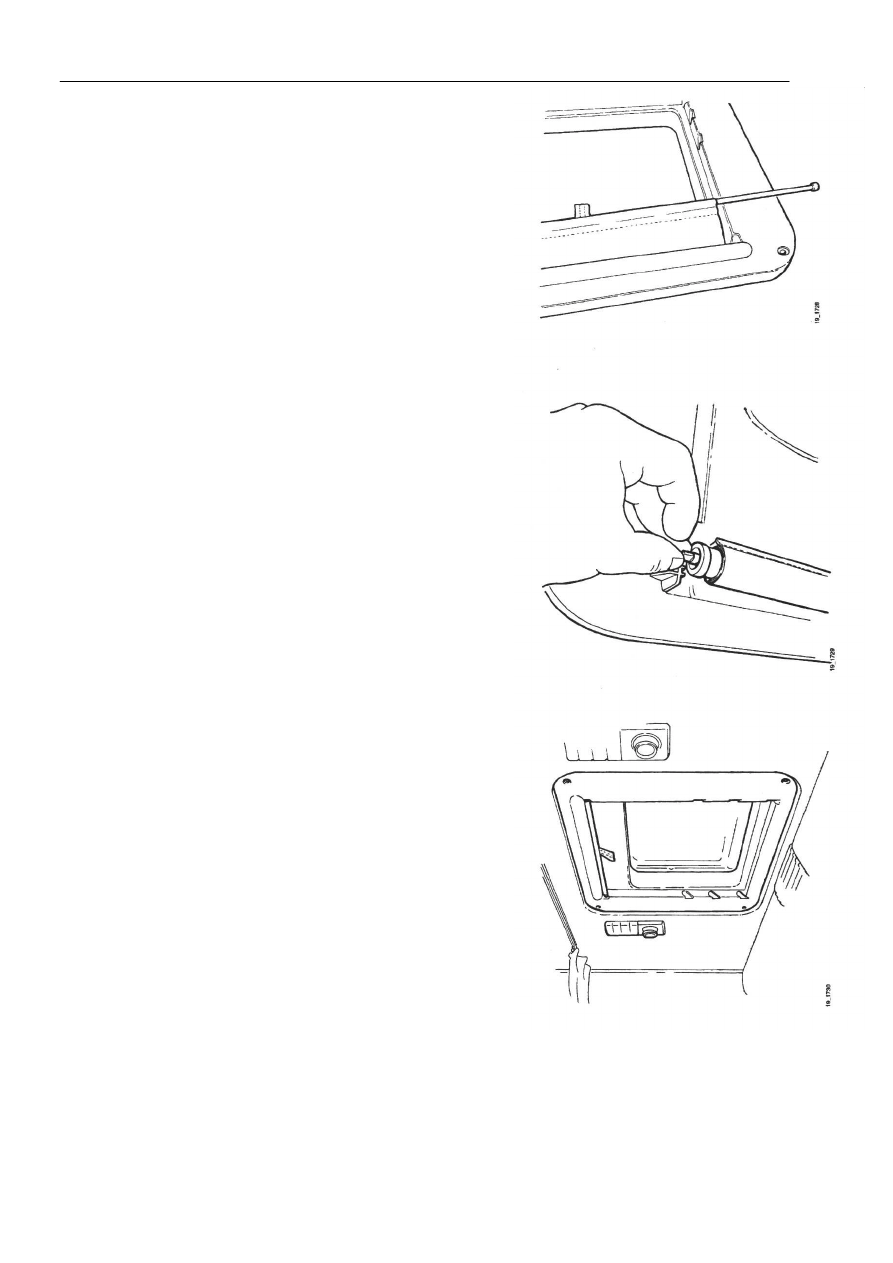

Вставить стержень в шторку и установить концевой
упор.













6

Затянуть возвратную пружину на 3-4 оборота и
установить конец оси в нужное положение. Ось
подпружинена, поэтому она может вдавливаться
для дальнейшей установки в правильное положение
внутри держателя.












7

Прикрепить раму к крыше кабины. Использовать
болты, применявшиеся для крепления старой рамы.














Электрическая система



19:01-04



6

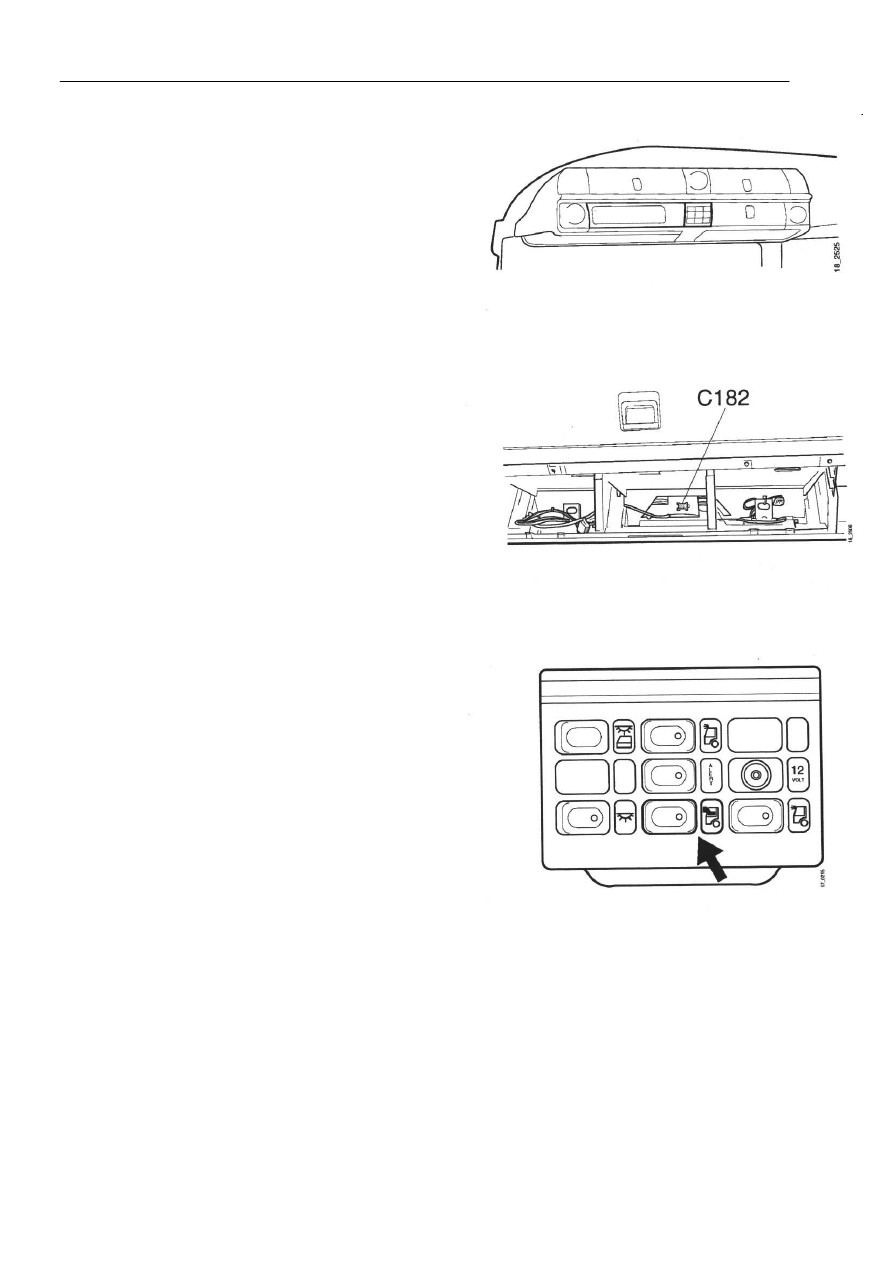

Электрическая система



1

Снять левую панель с полки, установленной в
крыше кабины.


2

Снять панель переключателей.










3

Проложить проводку между разъёмом С182 и
панелью переключателей.


4

Установить переключатель S49 и подсоединить
проводку.














5

Наклеить маркерную метку около переключателя.












6

Установить панели.








Электрическая система



19:01-04



7

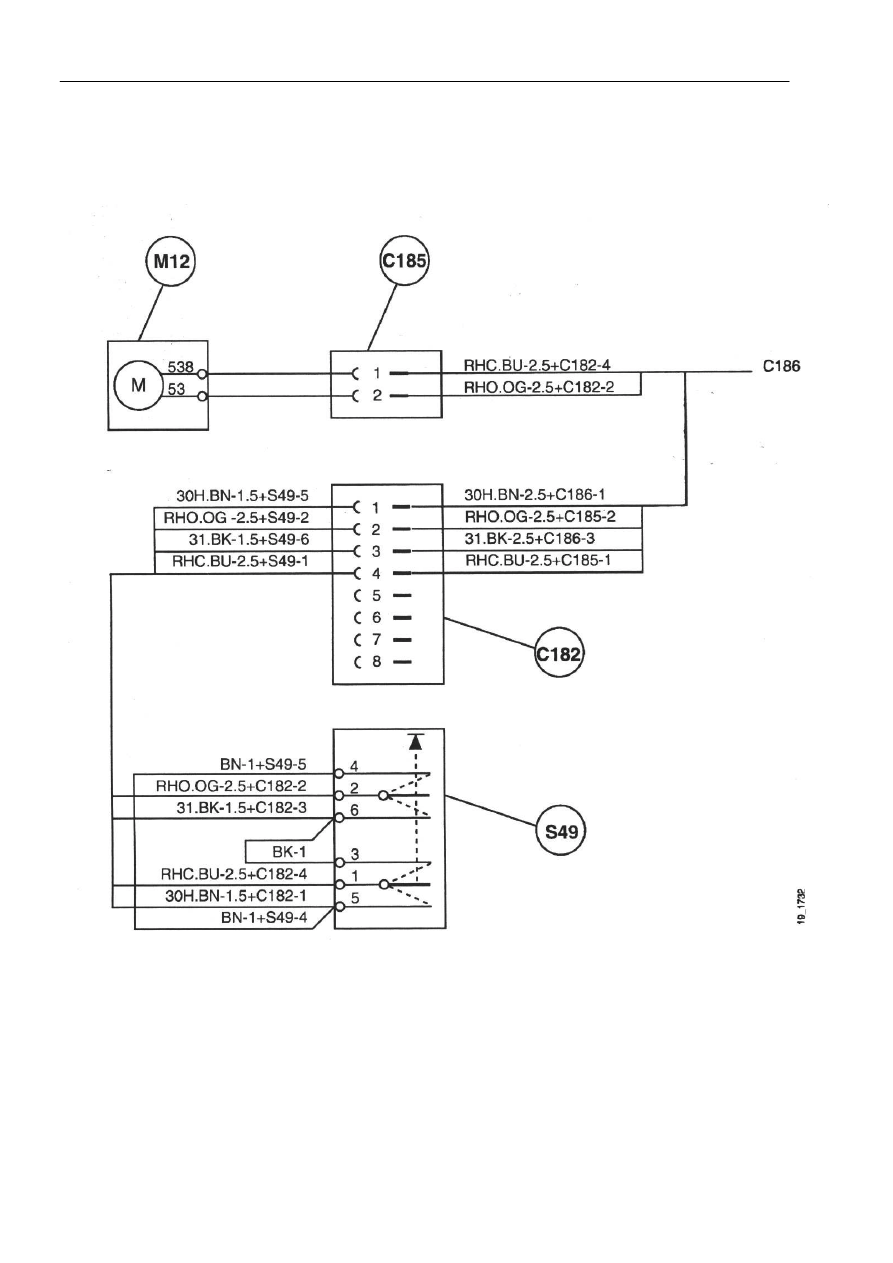

Схема соединений



Монтажная схема для кабин типа Р и R со стандартной высотой крыши. Настоящая монтажная
схема не применима к кабинам Topline.
