Руководство по ремонту



19:01-02



10

9

Вставить штыри в разъём. Убедиться в правильном
расположении проводов.


















10  Подключить кабели регулировочного блока.

11  Подключить кабели к стеклу зеркала.











12  Прикрепить стекло зеркала к регулировочному

блоку.


Примечание: Убедиться в зацеплении фиксирующей
пружины.








Руководство по ремонту



19:01-02



11



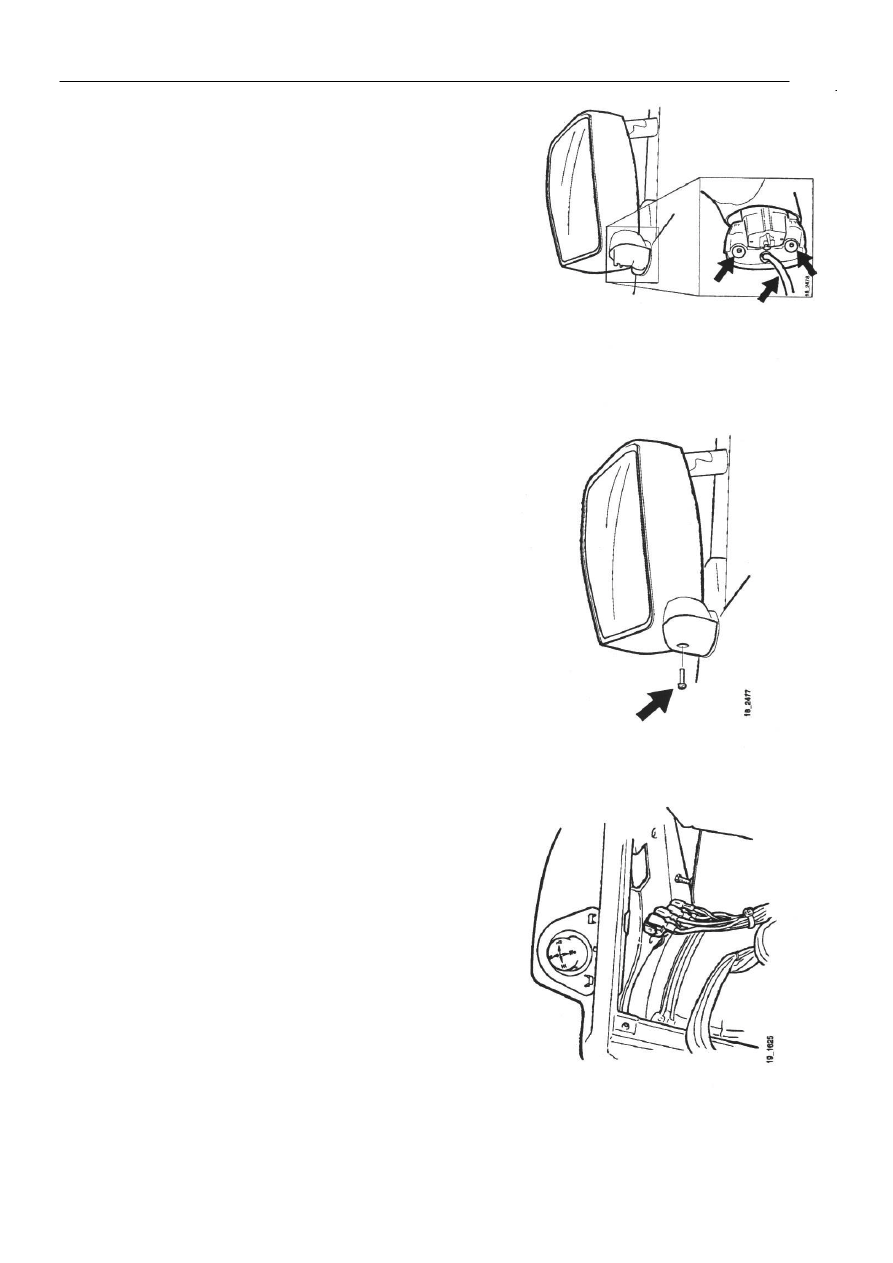

13  Прикрепить зеркало заднего вида к двери кабины,

подключить кабель  и привернуть верхний и
нижний кронштейны.















14  Закрепить крышку поверх нижнего кронштейна

зеркала.














15  Снять дальнюю секцию приборной панели и

заменить имеющийся выключатель на выключатель
электроприводных зеркал заднего вида,
установленных на водительской и пассажирской
двери кабины.










Диагностика неисправностей



19:01-02



12

1

Проверить плавкий предохранитель № 11.


2

Отсоединить стекло зеркала.


3

Отключить разъём у регулировочного блока.


4

Замерить сопротивление электродвигателей
регулировочного блока для того, чтобы убедиться в
отсутствии разомкнутого контура или короткого
замыкания на землю.


5

Убедиться в поступлении электропитания к штырям
разъёма регулировочного блока, проверить полярность.
Смотри таблицу справа.


6

Снять дальнюю секцию приборной панели со

       стороны водителя.

7

Убедиться в поступлении электропитания к
выключателю.


8

Убедиться в том, что выключатель дает правильное
напряжение во всех положениях. Смотри таблицу
справа.



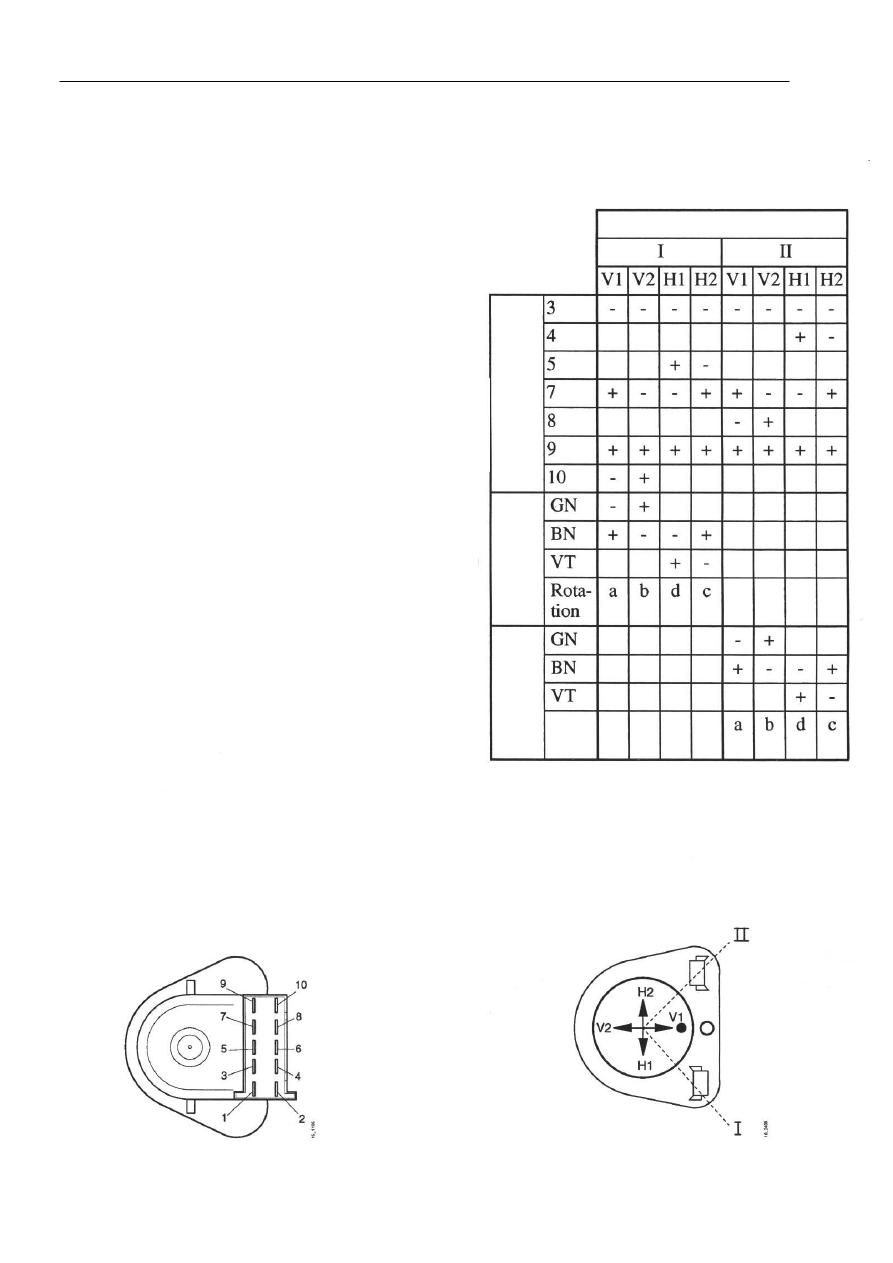

Диагностика неисправностей


Таблица функционирования, автомобили с левым рулем






Положение выключателя



Полярность



конта

кта

 в

ыключ

ате

ля







Пассажи

рск

ая

сторона







Водительская

сторона












Расположение контактов выключателя  I

Регулировка зеркала со стороны
пассажирского кресла

II  Регулировка зеркала со стороны кресла

водителя












Диагностика неисправностей



19:01-02



13

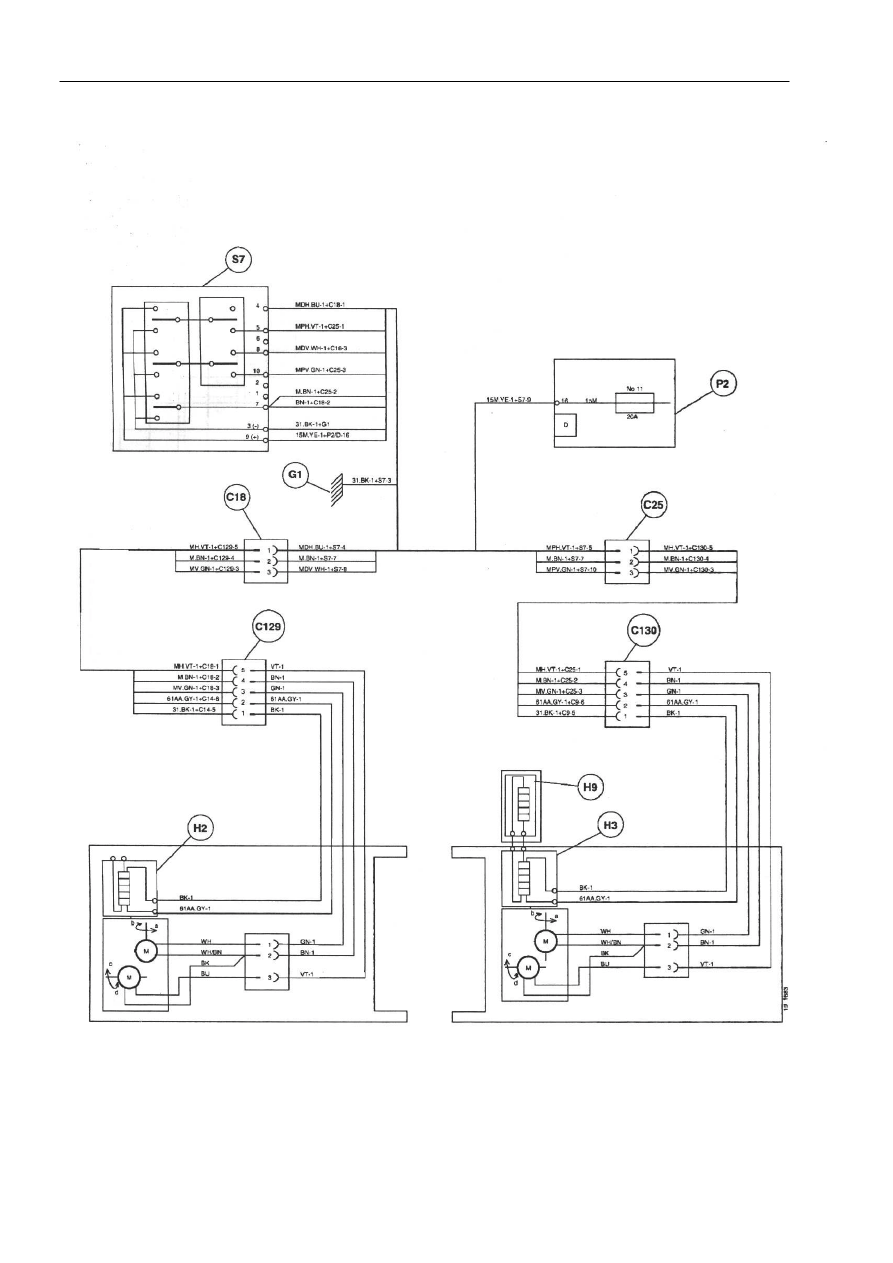

Схема соединений, автомобили с левым рулем















Водительская сторона









Пассажирская сторона
