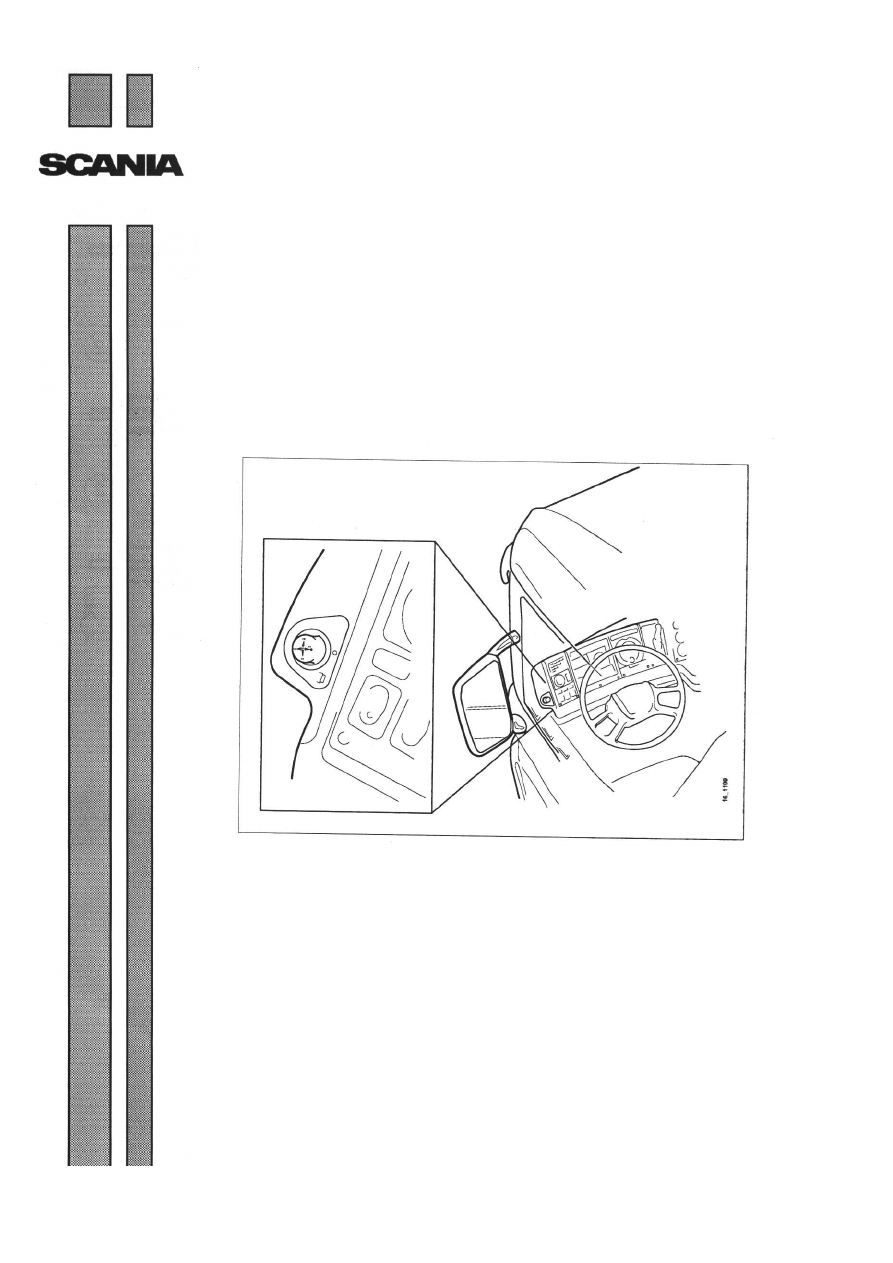

Вспомогательное оборудование грузовиков Scania. Руководство - часть 1

1 586 537



19:01-02



Выпуск 1

ru





Электроприводные зеркала

заднего вида




Руководство по ремонту























Оглавление



19:01-02



2

Оглавление



Общие сведения

.....................................................................................3



Руководство по ремонту

Дополнения к электрической системе .....................5

Установка электроприводного регулировочного
блока на стороне пассажирского кресла..................6

Установка электроприводного регулировочного
блока на стороне кресла водителя............................8

Диагностика неисправностей .................................12








Общие сведения



19:01-02



3

Общие сведения




Электроприводные зеркала заднего вида предлагаются для установки со
стороны пассажирского кресла и в качестве комплектного оборудования как со
стороны пассажирского, так и со стороны водительского кресла.

Зеркало заднего вида состоит из кожуха с дверными кронштейнами,
регулировочного блока и узла зеркала. Кожух предохраняет зеркало от ветра и
повреждения, его конструкция аналогична для зеркал с ручной и электрической
регулировкой. Имеются в наличии две модификации регулировочного блока,
предназначенные для ручной или электрической регулировки. Узел зеркала
аналогичен для зеркал с ручной и электрической регулировкой.

Регулировка зеркал осуществляется с помощью выключателя на приборной
панели. Каждый регулировочный блок оборудован двумя электродвигателями,
один из которых предназначен для горизонтальной, а другой для вертикальной
регулировки. Электродвигатели питаются непосредственно от выключателя
при его включении. Подача электропитания прекращается при отпускании
выключателя.





Руководство по ремонту



19:01-02



5

Руководство по ремонту




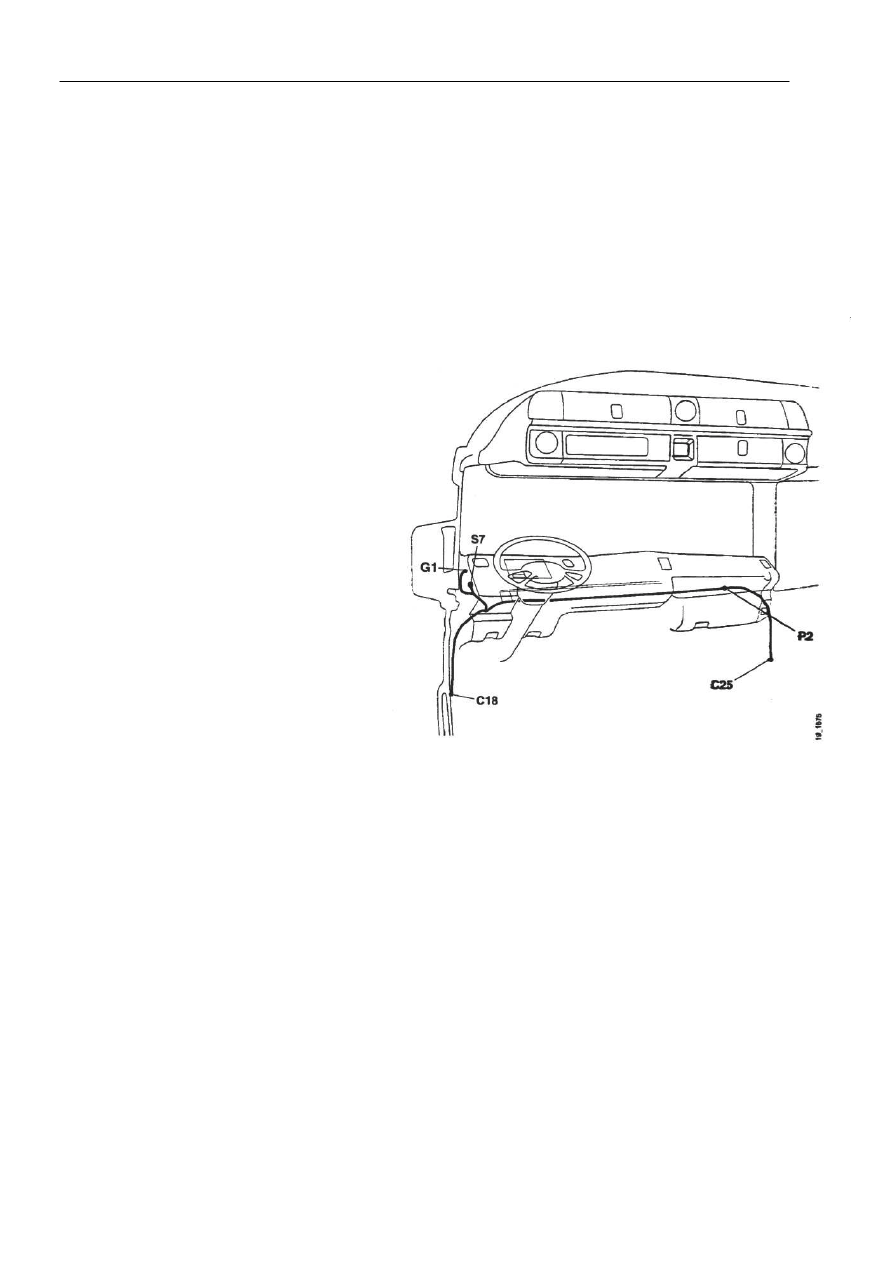

Дополнения к электрической системе


Установить кабельный жгут для приборов (если он уже не был проложен при поставке) между
разъёмами в двери кабины около дверных стоек и проложить его к месту расположения
выключателя и к центральному электрическому блоку.























С18 3-штырьевой разъём

С25 3-штырьевой разъём

G1  Заземляющее соединение

Р2  Центральный электрический блок

S7

Выключатель для электроприводных зеркал

заднего вида
