Указатель нагрузки на мост



19:03-03






Задняя пневматическая подвеска, 4х2А, механическое управление

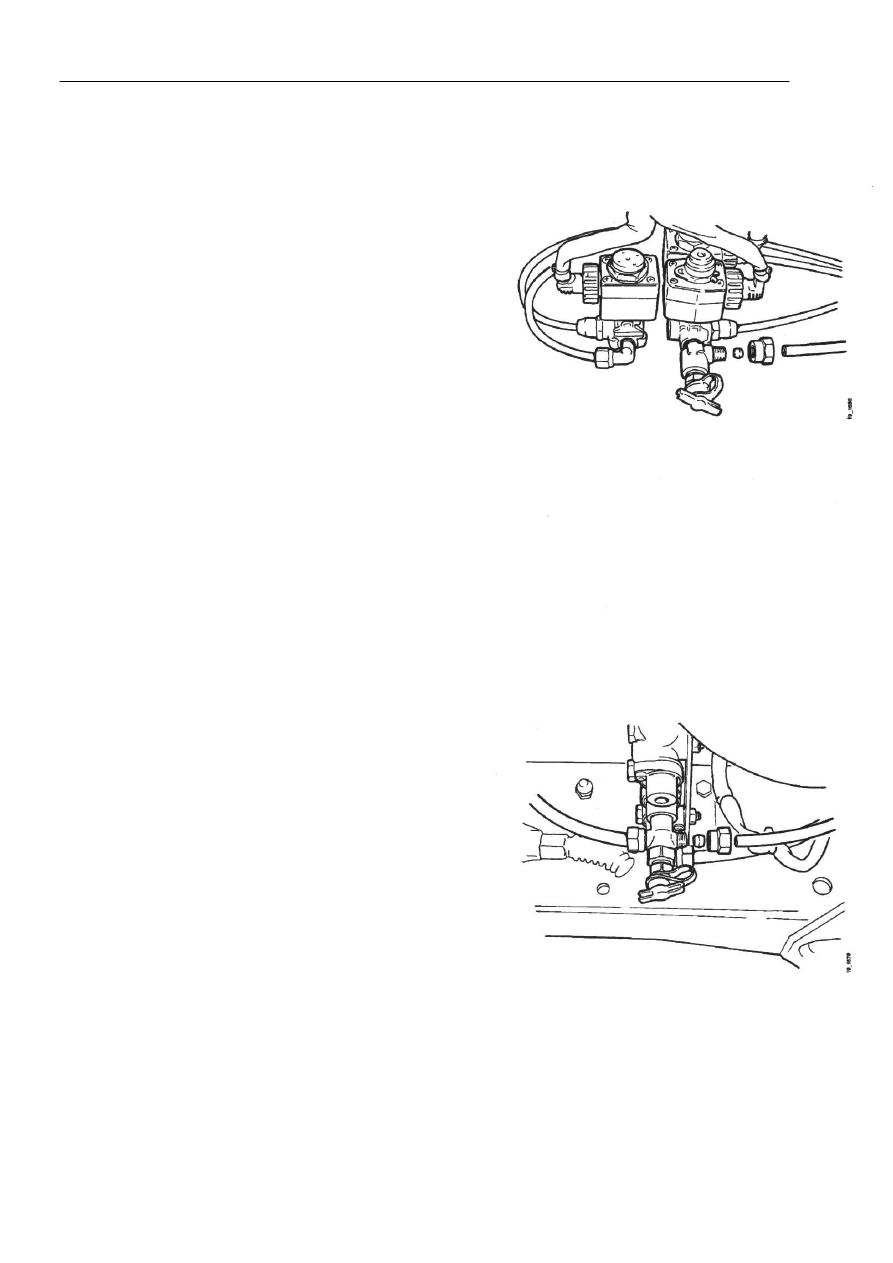

Отсоединить тестовый штуцер от клапана.



Подсоединить тройник к клапану и установить
тестовый штуцер на тройник.



Закрепить пластиковую трубку с помощью
соединительной гайки, овальной вставки и втулки.














Пневматическая подвеска, 4х2А/В, ELC
модификация 1





Отсоединить тестовый штуцер от тройника.



Снять тройник с клапана.



Установить четырехпутевой штуцер на клапан, а
затем установить тестовый штуцер на
четырехпутевой штуцер.



Закрепить пластиковую трубку с помощью
соединительной гайки, овальной вставки и втулки.







Указатель нагрузки на мост



19:03-03



10

Пневматическая подвеска, 6х2А/В,
ELC модификация 1

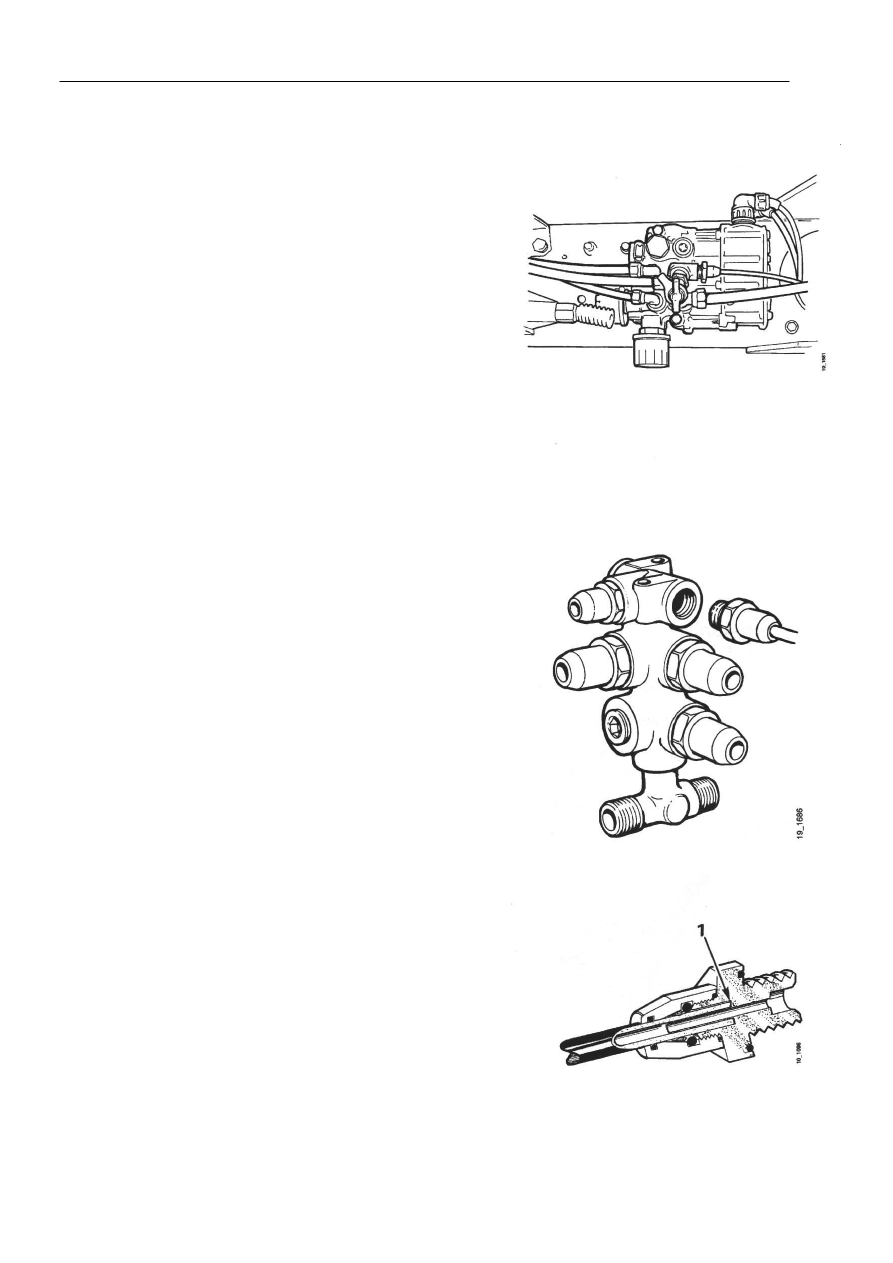

Извлечь заглушку из тройника.



Установить новую быстроразъемную муфту.



Вставить трубку в муфту. Трубку следует
запрессовывать достаточно глубоко с тем, чтобы
ее конец полностью вошел в муфту.














4х2/6х2/А/В/ELC/механическое
управление, модификация 2




Извлечь заглушку из соединительной детали,
расположенной на поперечине позади ведущего
моста.



Установить новую быстроразъемную муфту.



Вставить трубку в муфту. Трубку следует
запрессовывать достаточно глубоко с тем, чтобы ее
конец полностью вошел в муфту.




Быстроразъемные муфты


Быстроразъемная муфта не подлежит повторному
использованию. Она включает в себя блок, который не
должен подвергаться разборке. Овальная вставка
может повредить уплотнительное кольцо в случае
повторного применения, что приведет к протечке.

Вставить трубку в муфту. Трубку следует
запрессовывать достаточно глубоко с тем, чтобы ее
конец полностью вошел в муфту, обозначенную
цифрой 1 на рисунке.


Указатель нагрузки на мост



19:03-03



11

Проверка функционирования и герметичности



Наполнить систему сжатым воздухом.



Проверить показания указателя нагрузки на мост,
подсветку прибора, а также убедиться в отсутствии
утечки.



Установить приборную панель.











































1 710 935



19:03-05





Выпуск 1

ru









Модернизация



Система сигнализации и защиты от угона, VPS















Кабины типа Р и R





Руководство по ремонту
