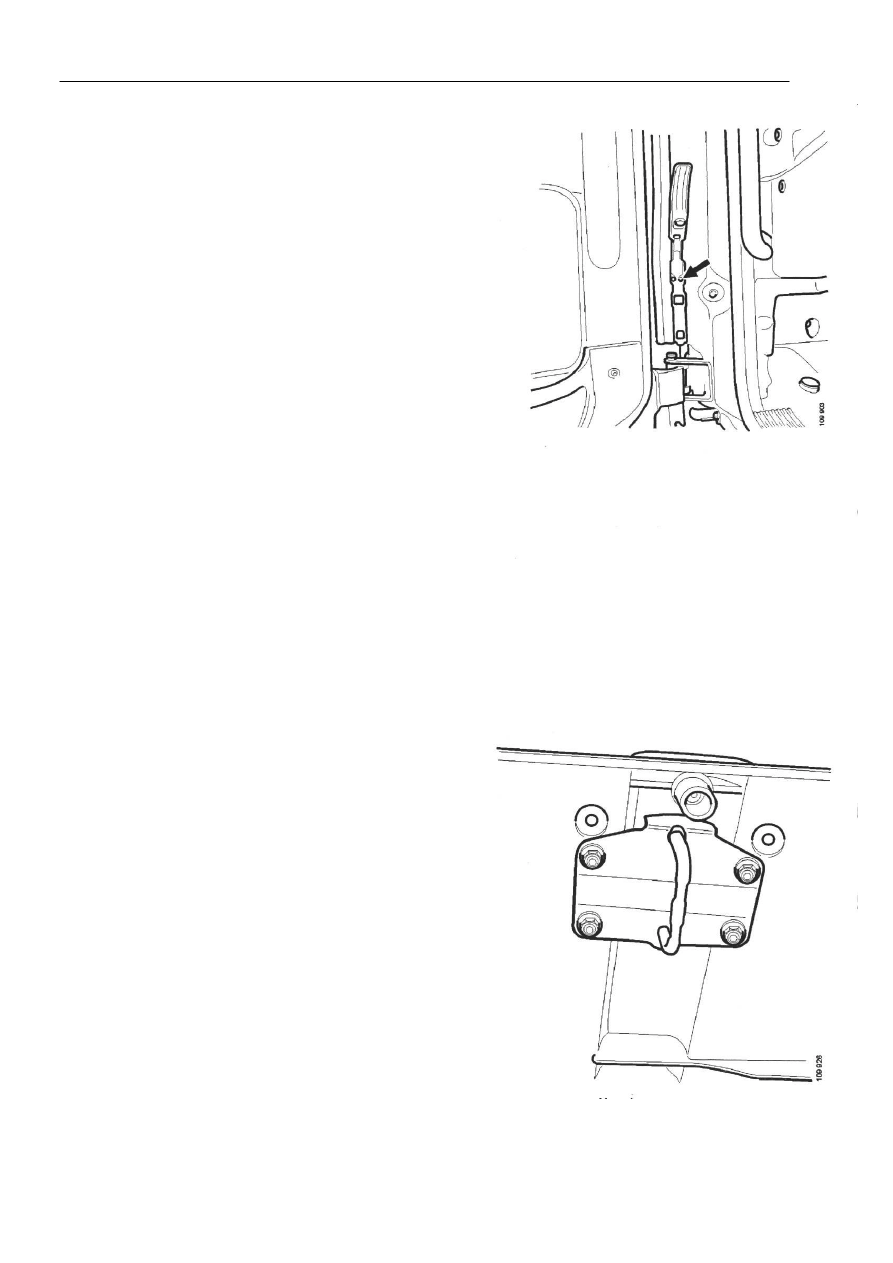

Установка замка решетчатой панели



19:03-05



34


5

Отсоединить открывающий тросик от монтажной
панели. Вставить другой конец в рукоятку и
зафиксировать его на месте.













6

Закрыть рукоятку.


7

Вновь прикрепить открывающий тросик к
монтажной панели.


8

Закрыть фиксаторы.


9

Крутить регулировочный винт до тех пор, пока в
рукоятке не останется люфта, когда она
зафиксирована в закрытом положении.







10  Снять накладки в решетчатой панели.

11  Установить зажимы защелки, по одному с каждой

стороны, изнутри решетчатой панели.














Кабина типа R

Установка выключателя на решетчатой панели



19:03-05



35

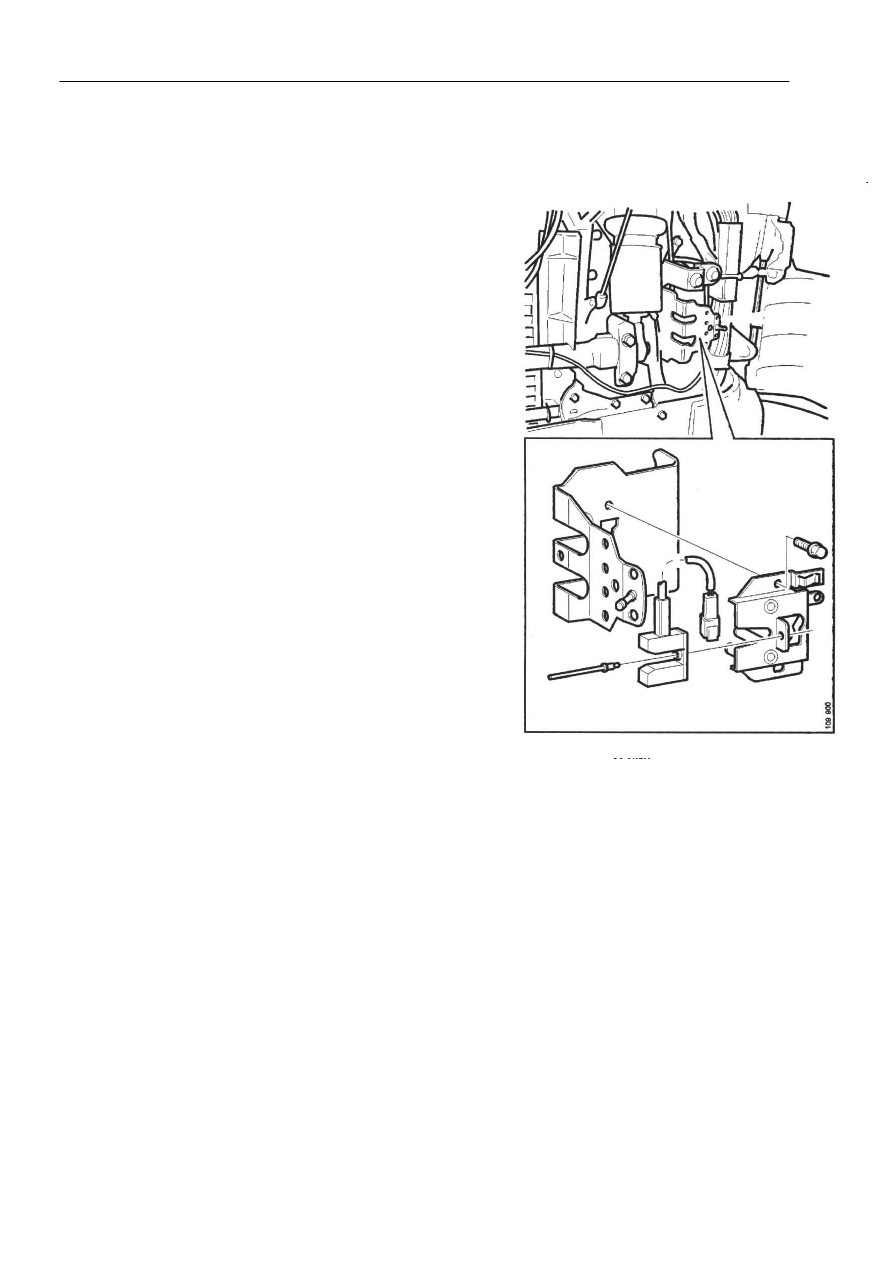

Установка выключателя на решетчатой панели






1

Установить выключатель с помощью глухих
заклепок.







2

Подключить разъем к устройству С303.


В кабинах типа R выключатель должен устанавливаться
на защелке крышки левой стороны.

В кабинах типа Р выключатель должен устанавливаться
на защелке крышки правой стороны.
















Кабина типа R

Разное



19:03-05



36

Разное




Подсоединение сигнализации, идущей от кузова автомобиля


Устройство С241, С242: функция размыкания (открытие).

Устройство С243: функция замыкания (закрытие).

Устройство С267: вспомогательная функция, обеспечивающая заземление в случае срабатывания
сигнализации.



Ввод в эксплуатацию


1  Запрограммировать блок управления и клавиши, как это описано в буклете "Система

сигнализации и защиты от угона, VPS" 16:06-61.




Завершение работ


1

Извлечь винты блока управления.


2

Вновь установить на место все накладки и панели, которые были сняты.










Спецификации




Вспомогательные приспособления


Номер

Наименование

Показаны на странице


587 592

Приспособление для 3,5 мм круглой втулки  14,

18

587 593

Приспособление для 6,5 мм плоского штифта
и 1,6 мм клеммы таймера

12, 15, 16




1 710 484



19:03-06





Выпуск 1

ru

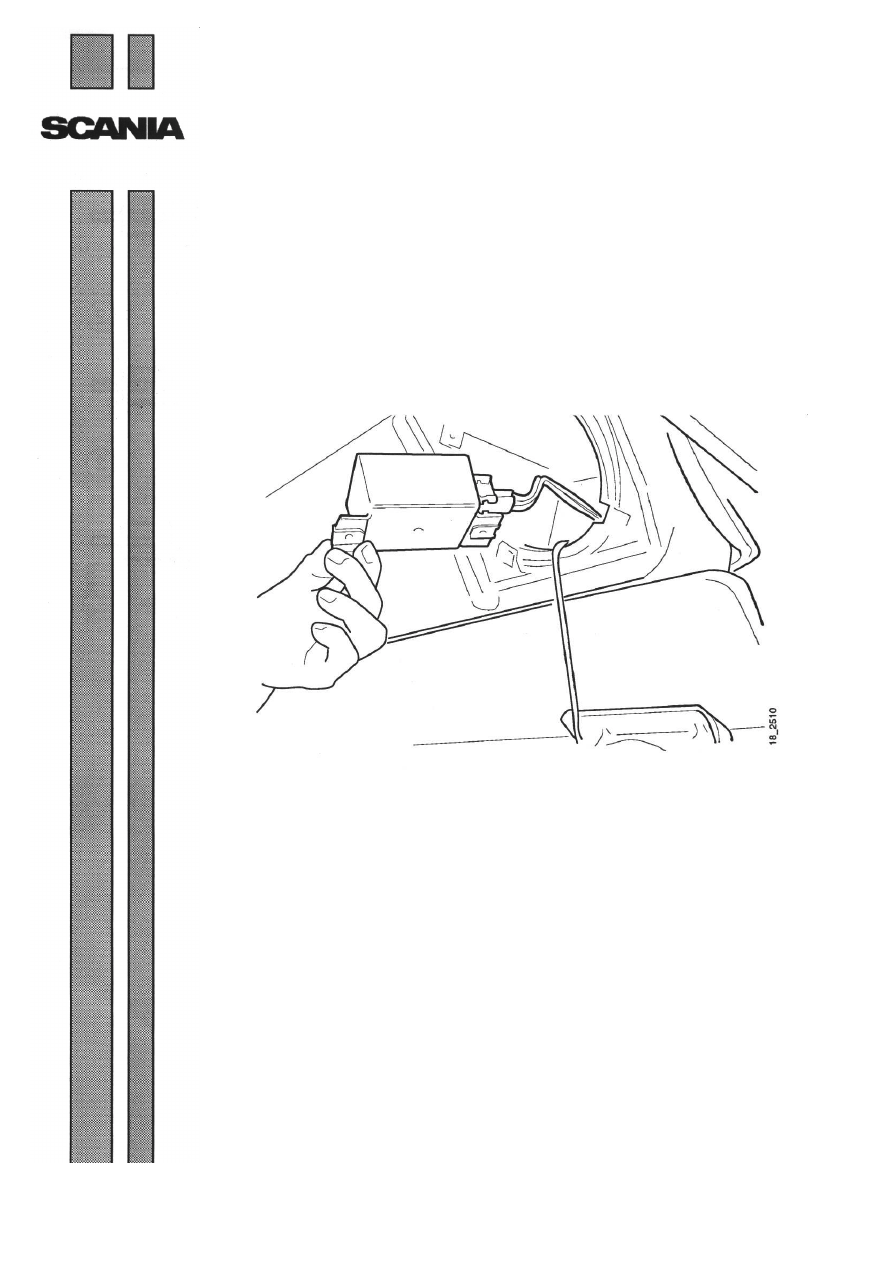

Система Scania Alert



Установка
