Разводка трубок системы кондиционирования воздуха внутри кабины
18:03-40
41
Описание
1
Вкрутить трубки системы кондиционирования
воздуха в конденсатор.
Крутящий момент затяжки составляет 8 Нм.
2

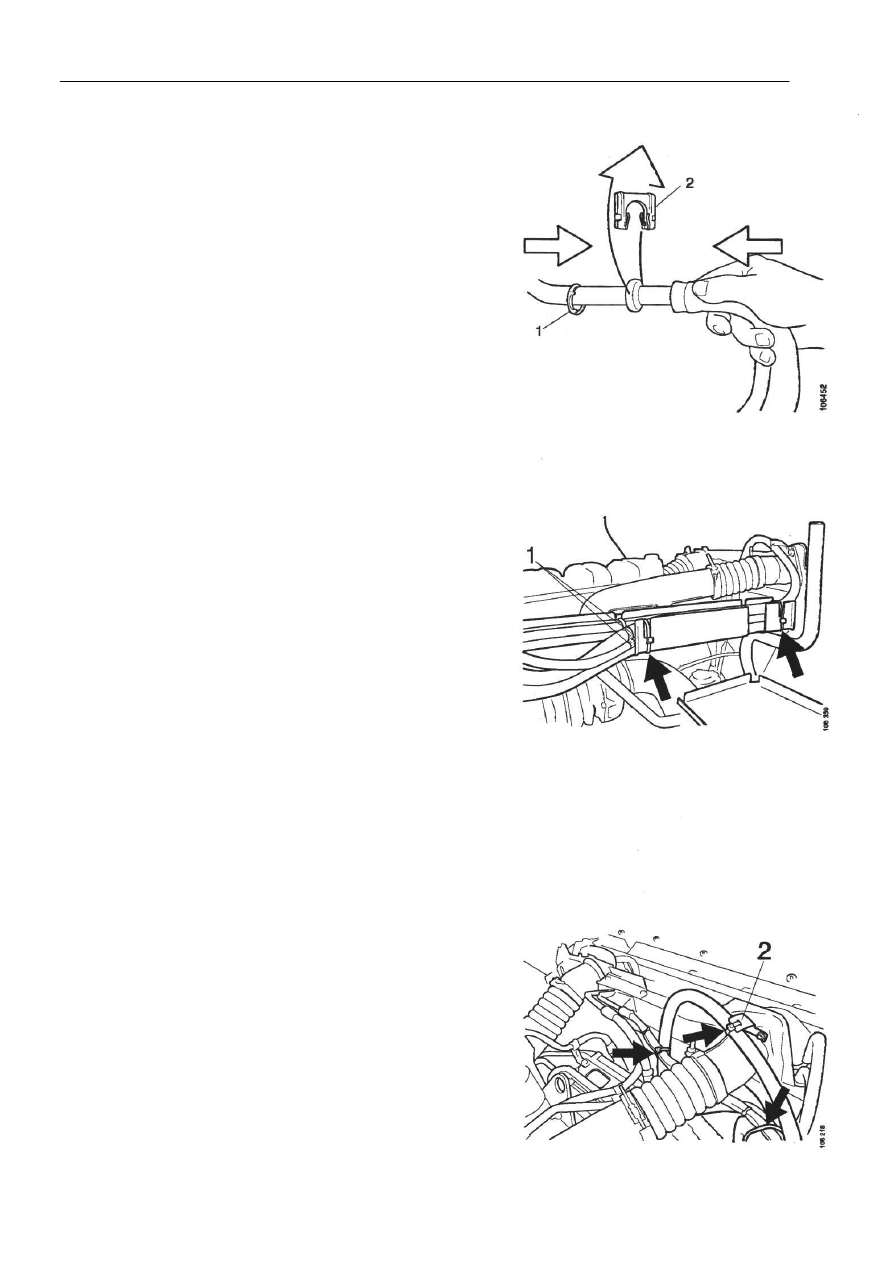

Подсоединить быстроразъемную муфту.
При подсоединении быстроразъемной муфты белое
пластиковое кольцо 1 должно выйти со щелчком,
что свидетельствует о фиксации муфты.
3
Установить зажим 2 на фланец муфты.
4
С помощью ленты закрепить кабельную разводку,
идущую к конденсатору, на трубках системы
кондиционирования воздуха.
(Пункты 5-8 относятся только к кабинам типа Т).
5
Кабина типа Т: Прикрепить трубки к лотку с
помощью лент (смотри места, указанные
стрелками) так, чтобы маркировка трубок 1
непосредственно примыкала к концам лотка.
6
Кабина типа Т114 и Т124: Установить
кронштейн 2 и закрепить трубки лентами (смотри
места, указанные стрелками).
7
Кабина типа Т: Нагнетательная трубка, идущая
от конденсатора к испарителю, должна проходить
через проходную втулку для трубок на верхней
части радиатора.
8
Кабина типа Т: Затянуть проходную втулку для
трубок на верхней части радиатора.
