Подсоединение к противопожарной перегородке



18:03-40



33

8

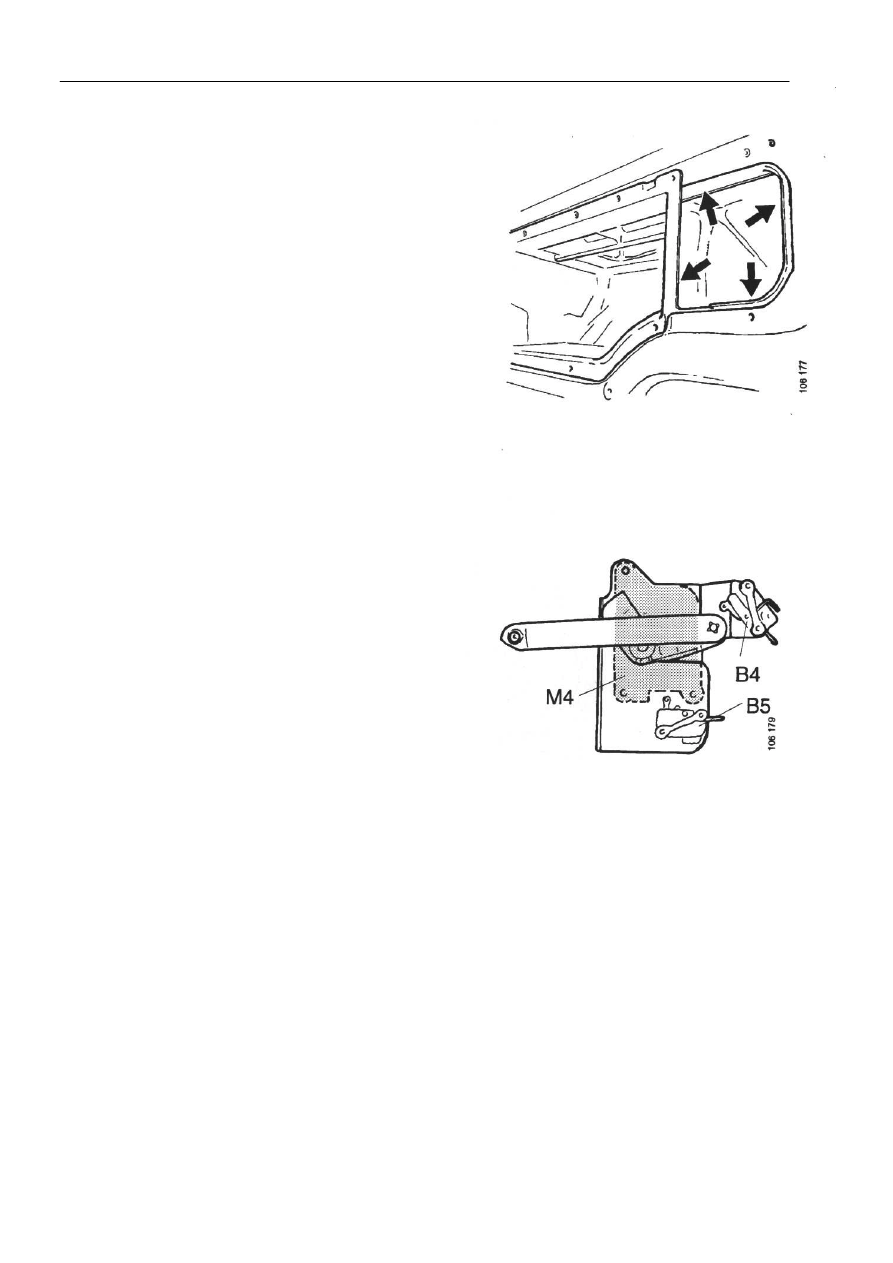

Убедиться в том, что уплотнения герметично
закрывают участок вокруг рециркуляционного
канала и корпуса обогревателя.



















Управляющий электродвигатель

Сборка




1

Закрепить управляющий электродвигатель М4 на
кронштейне (3 болта).


2

Закрепить на месте концевые выключатели В4 и В5,
а также гайки.


3

Установить управляющий электродвигатель в
рециркуляционный канал и подсоединить кабели
следующим образом:



•

Кабели, маркированные АС3 (желтый) и АС5
(зеленый), подсоединить к управляющему
электродвигателю М4.


•

Кабели, маркированные АС3 (желтый) и АС4
(белый), подсоединить к выключателю В5.


•

Кабели, маркированные АС6 (фиолетовый) и
15К (красный), подсоединить к выключателю
В4.








Подсоединение к противопожарной перегородке



18:03-40



34



Установка обогревателя в сборе и системы кондиционирования
воздуха

Обогреватель в сборе





Спецификации


Позиция

Крутящий момент затяжки

Поз. 6; болт 2 х М6

8 Нм

Поз. 4; болт

8 Нм

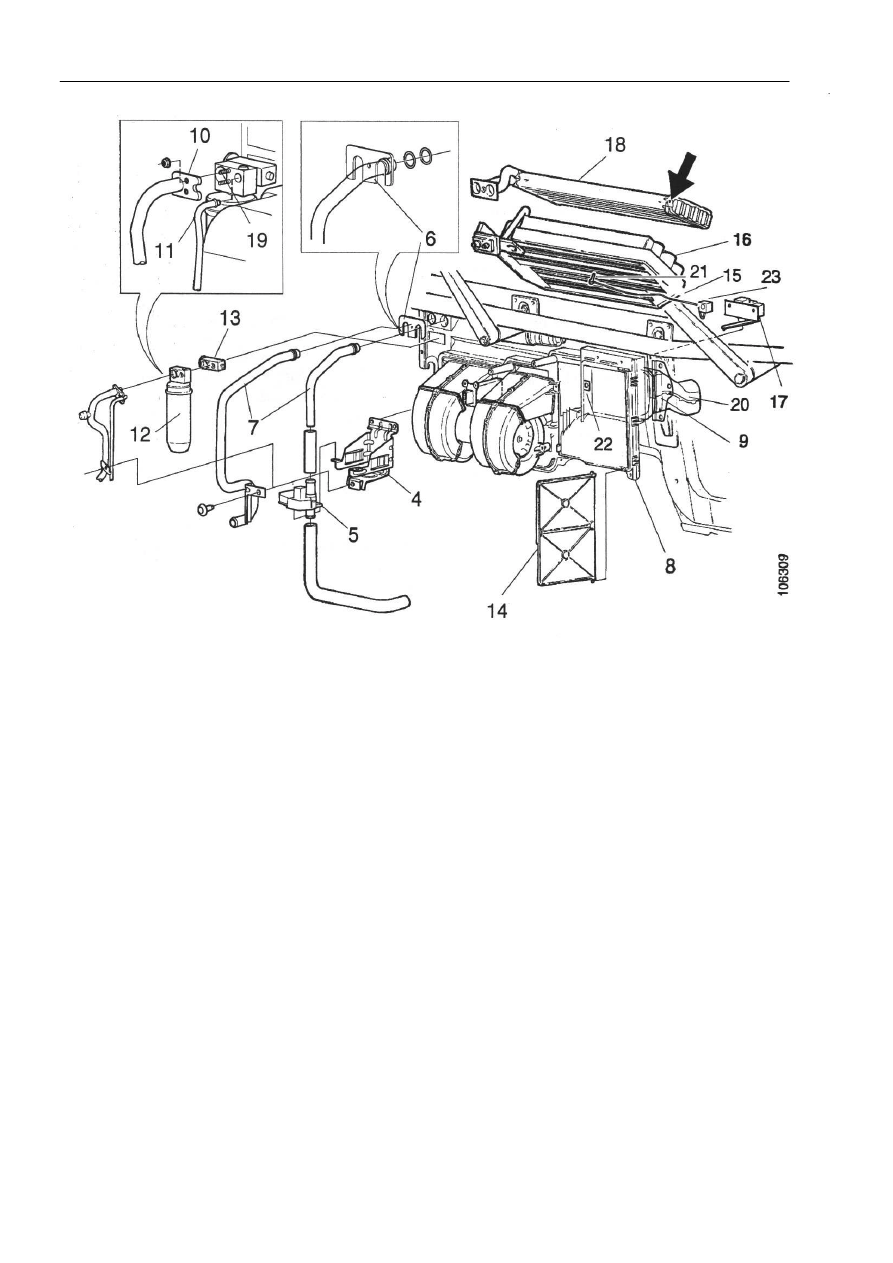

Покомпонентный чертеж







Подсоединение к противопожарной перегородке



18:03-40



35



























1

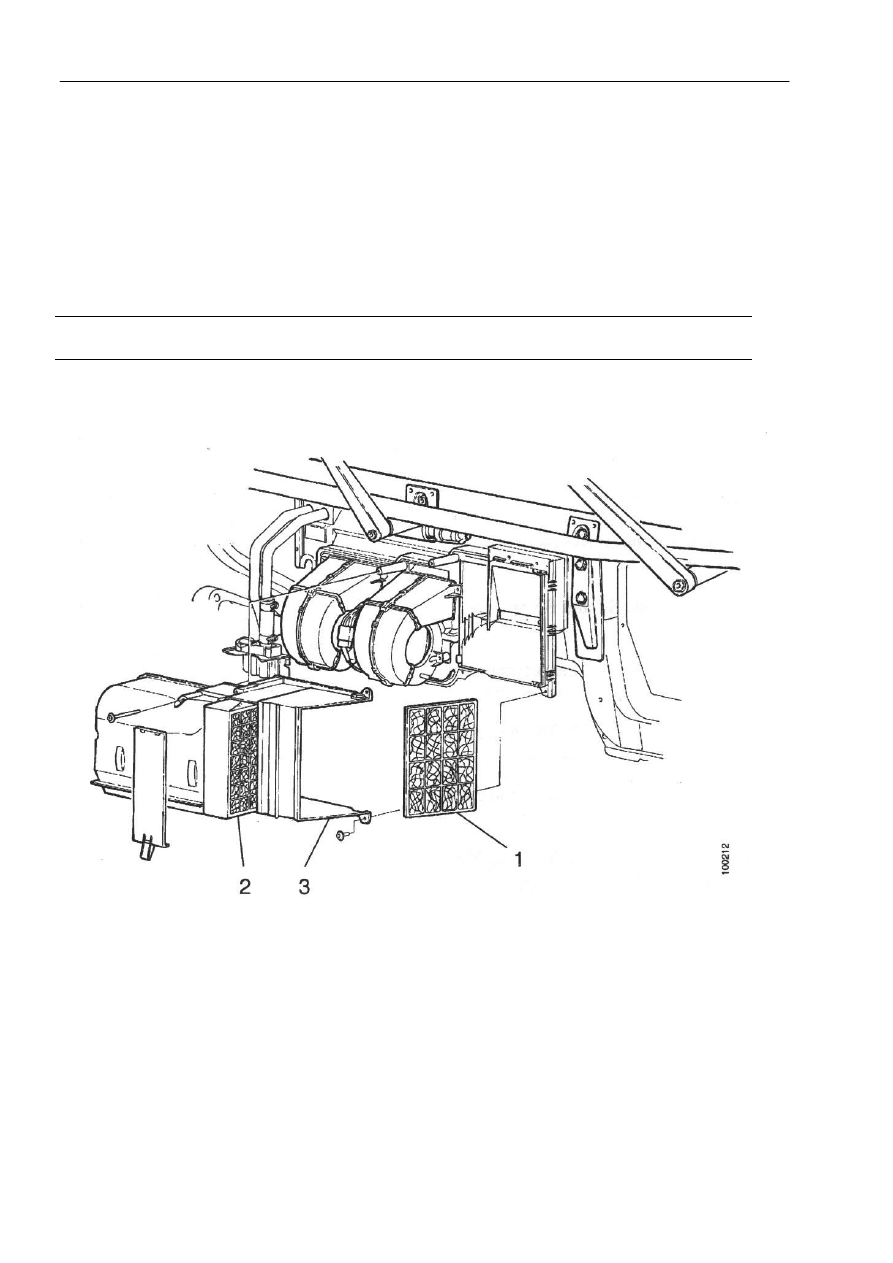

Фильтр грубой очистки

2

Фильтр кабины

3

Воздуховод

4

Кронштейн

5

Водяной клапан

6

Кронштейн

7

Водяная трубка

8

Кожух теплообменника

9

Пластина

10  Трубка системы кондиционирования

воздуха

11  Трубка системы кондиционирования

воздуха

12  Осушитель
13  Расширительный клапан
14  Рециркуляционная заслонка
15  Капиллярная трубка
16  Испаритель
17  Управляющий электродвигатель
18  Теплообменник
19  Шпилька
20  Рециркуляционный канал
21  Зажим для капиллярной трубки
22  Кронштейн для термостата
23  Термостат









Подсоединение к противопожарной перегородке



18:03-40



36

Установка в корпус обогревателя

1

Установить теплообменник 18 и закрепить его в
корпусе обогревателя.


2

Установить испаритель 16. Смазать
уплотнительные кольца маслом PAG.


3

Установить кронштейн 22 для термостата в
рециркуляционный канал.


4

Закрепить термостат 23 в кронштейне 22 и
подсоединить кабели в следующем порядке:



•

кабели, маркированные 15КА (коричневый) и АС1
(серый), подсоединить к термостату.


5

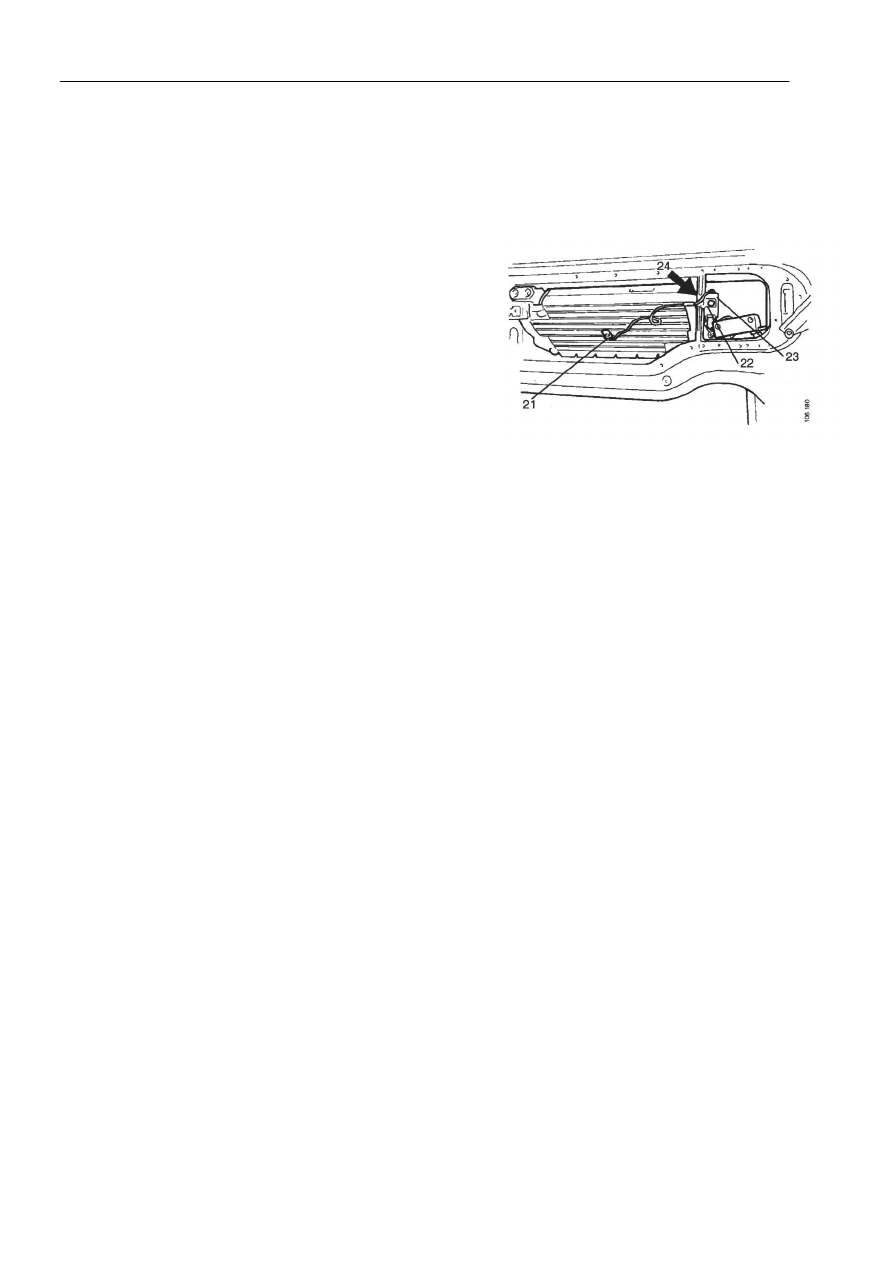

Установить зажим 21 для капиллярной трубки 15 на
нижней стороне испарителя. Местом установки
зажима является слегка увеличенный зазор между
фланцами испарителя.




Трубка вставляется в кожух теплообменника через
небольшую выемку в стенке рециркуляционного
канала (смотри позицию 24, отмеченную стрелкой
на рисунке).


6

Установить кожух теплообменника 8 и пластину 9.
Убедиться в том, что капиллярная трубка не зажата.
