Кабина грузовиков Scania. Руководство - часть 110





Подсоединение к противопожарной перегородке



18:03-40



37

Трубки системы кондиционирования воздуха и водяные трубки


Установить расширительный клапан 13 на
испаритель. Смазать маслом PAG уплотнительные
кольца, расположенные между осушителем,
расширительным клапаном и испарителем.



Установить осушитель 12 на расширительный
клапан.



Смазать маслом PAG уплотнительные кольца,
расположенные на трубках системы
кондиционирования воздуха. Прикрепить трубки
11 и 10 системы кондиционирования воздуха к
кронштейну испарителя 4. Смазать шпильки
маслом PAG.




Закрепить двумя гайками М6, затянув их с
крутящим моментом затяжки 8 Нм.


10  Прикрепить водяной клапан 5 к кронштейну 4.

11  Установить управляющий механизм на водяной

клапан 5.


12  Заменить уплотнительные кольца на водяных

трубках 7 и смазать их вазелином.

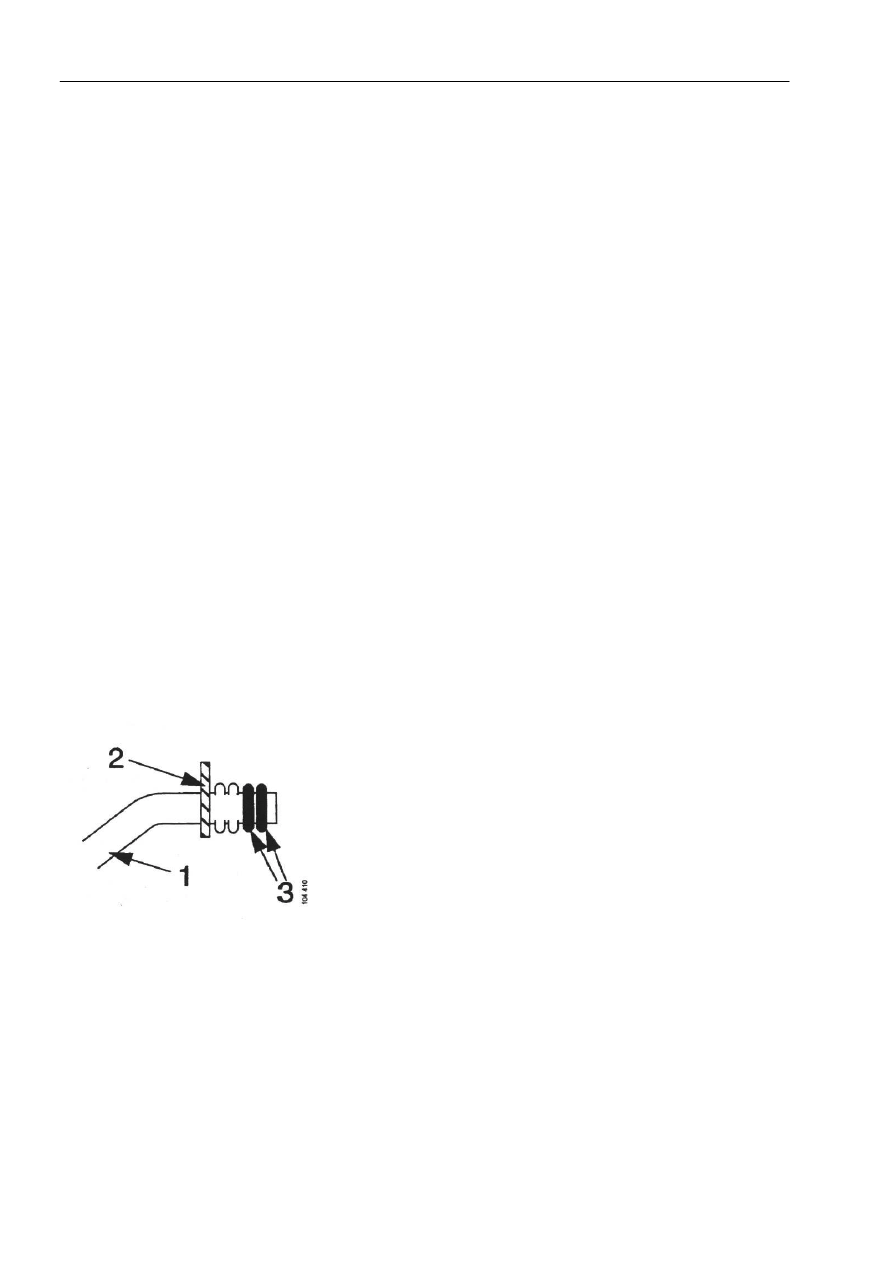

Примечание: По два уплотнительных кольца на трубку, расположенных с одной стороны фланца.












Водяная трубка

Кронштейн

Уплотнительные кольца









Подсоединение к противопожарной перегородке



18:03-40



38

13  Подсоединить водяные трубки к водяному клапану

5.


14  Прикрепить водяные трубки к теплообменнику с

помощью кронштейна 6.




Крутящий момент затяжки составляет 8 Нм.

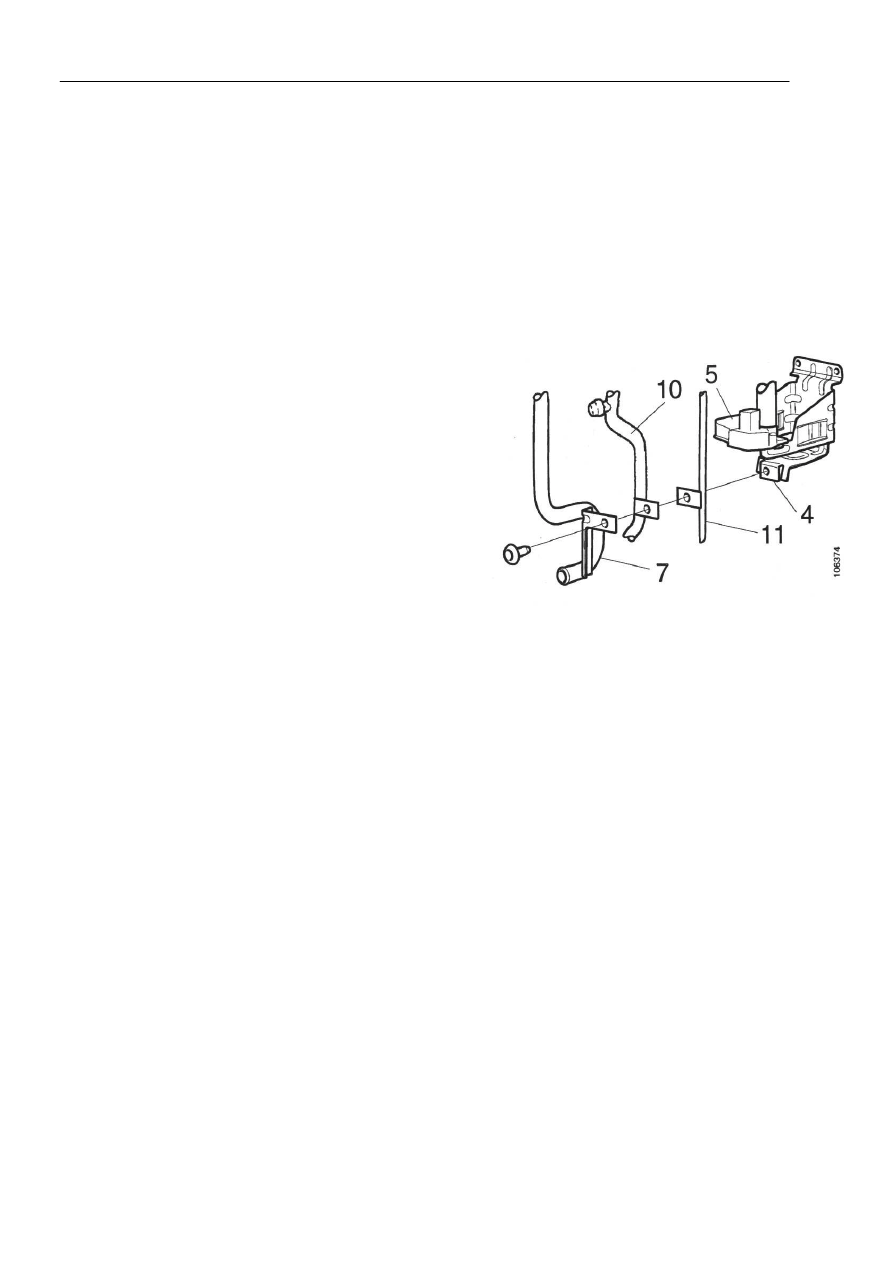

15  Прикрепить водяную трубку 7, а также трубки 10 и

11 системы кондиционирования воздуха к
кронштейну 4.


16  Закрепить управляющий электродвигатель 17 в

рециркуляционном канале.


17  Установить рециркуляционную заслонку 14.

Подсоединить рычаг к заслонке.


18  Установить наружный воздуховод 3. Следить за

тем, чтобы фильтр кабины был установлен
правильной стороной.


19  Установить фильтр грубой очистки 1 и фильтр

кабины 2.


20  Подсоединить кабельную разводку к резистору

вентилятора и электродвигателю вентилятора.
Закрепить кабели хомутами в кожухе
теплообменника.












Конденсатор



18:03-40



39

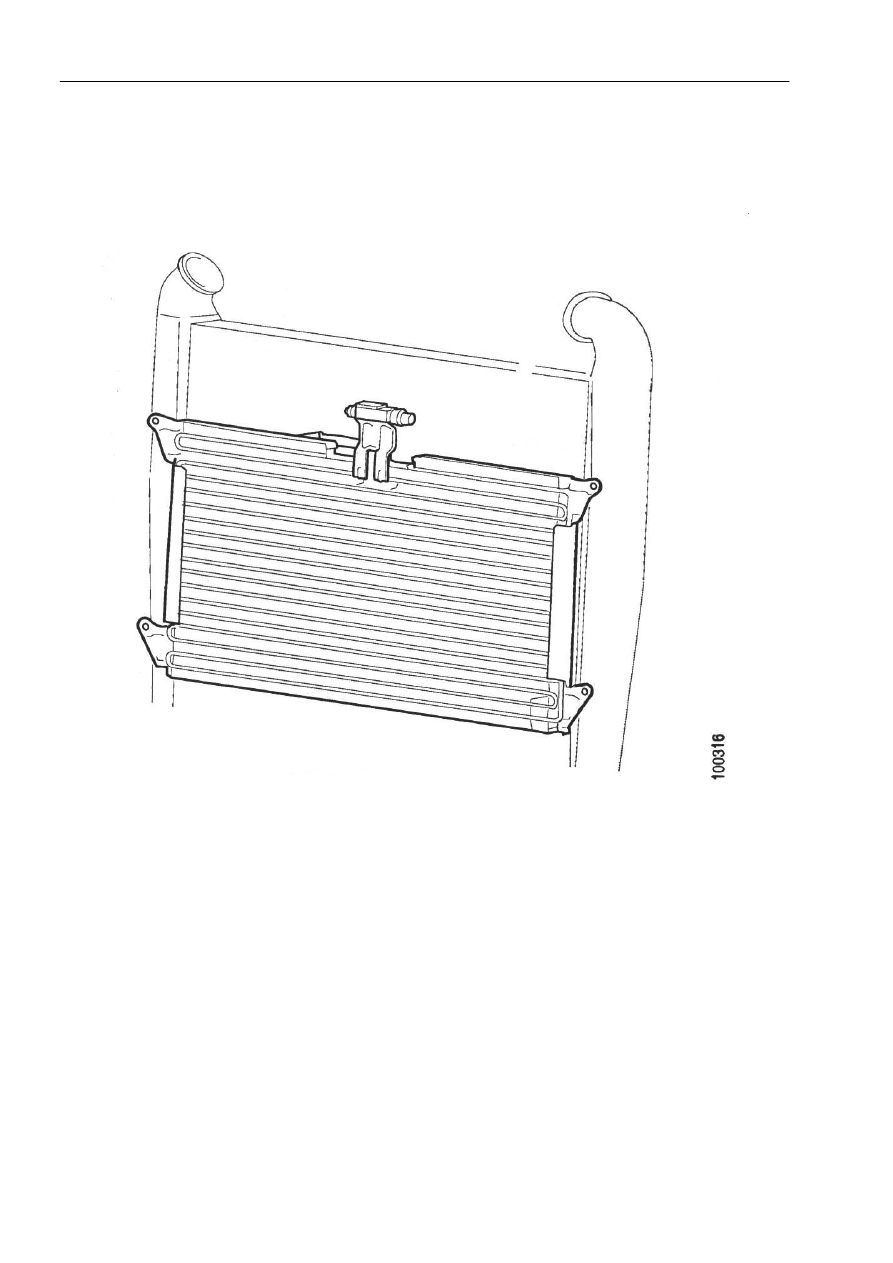

Конденсатор



Установка
































Снять центральную переднюю решетку.



Извлечь крепежные болты из того места, где должен быть установлен конденсатор.



Установить конденсатор.



Установить центральную переднюю решетку.



Подключить кабель-удлинитель между разъемом С282 (расположенным справа от узла
обогревателя) и устройством контроля низкого давления Т6, расположенным на конденсаторе.



Установить резиновую защиту на контакт устройства контроля давления.








Разводка трубок системы кондиционирования воздуха внутри кабины



18:03-40



40

Разводка трубок системы кондиционирования воздуха
внутри кабины



Установка



Спецификации


Позиция

Крутящий момент затяжки

Трубка к конденсатору

8 Нм

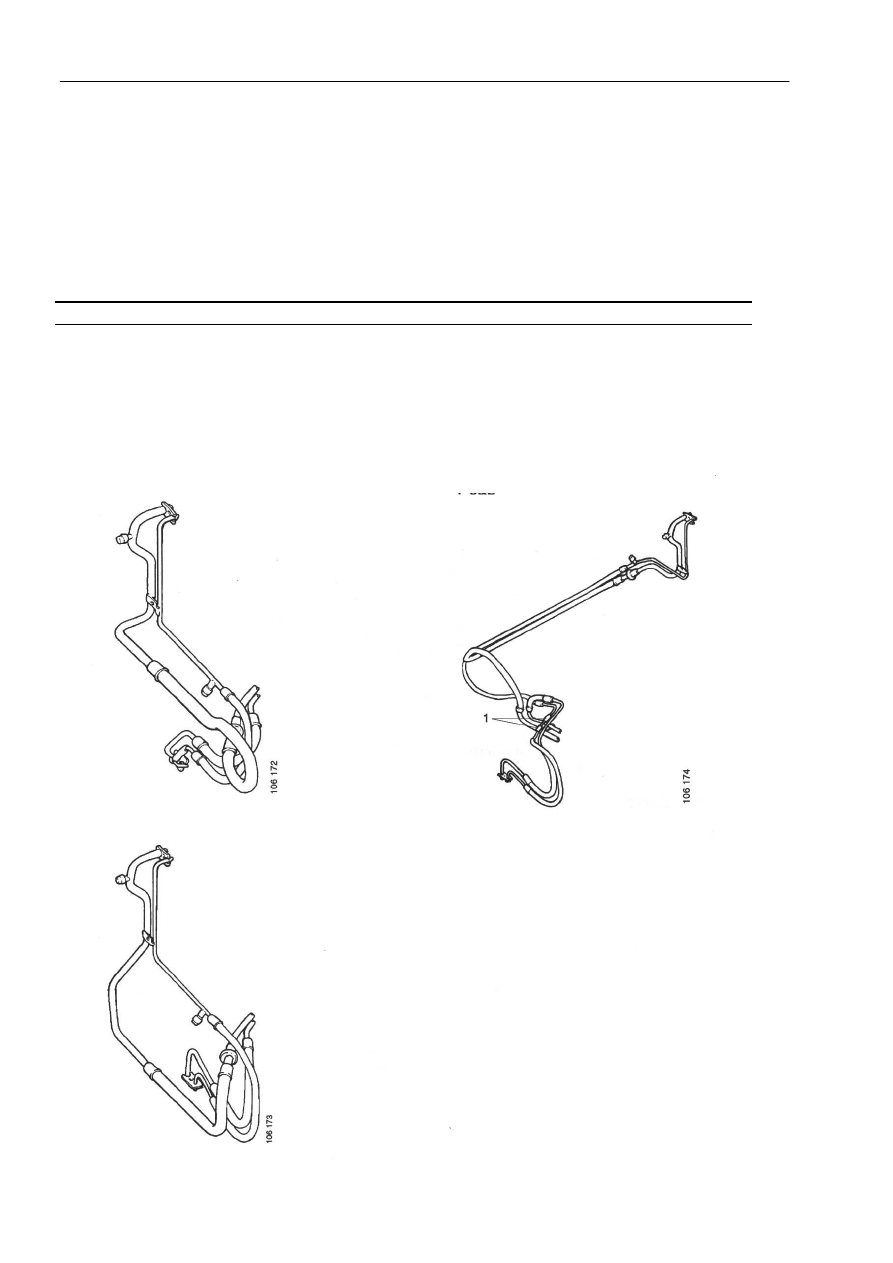

Принципиальное изображение разводки трубок


Кабина типа Р

Кабина типа Т

















Кабина типа R

 Втулки на трубке (только на грузовиках



с кабиной типа Т).
