Подсоединение к 14 л. двигателю



18:03-40



25

Описание

1

Открыть проходную втулку для трубок, расположенную на верхней части радиатора.


2

Снять защитные заглушки с компрессора и торцов трубок, ведущих к компрессору.


Примечание: При снятии защитных заглушек с компрессора должен раздаваться шипящий звук.
Этот  звук  является  подтверждением  того,  что  компрессор  герметичен  и  не  пропускает  влагу.  В
случае отсутствия шипения компрессор не подлежит установке.

3

Смазать уплотнительные кольца, расположенные на
трубках, маслом PAG.


4

Привернуть трубки к компрессору.


5

Закрепить трубки в точке крепления к двигателю
при помощи болтов М6х16.


6

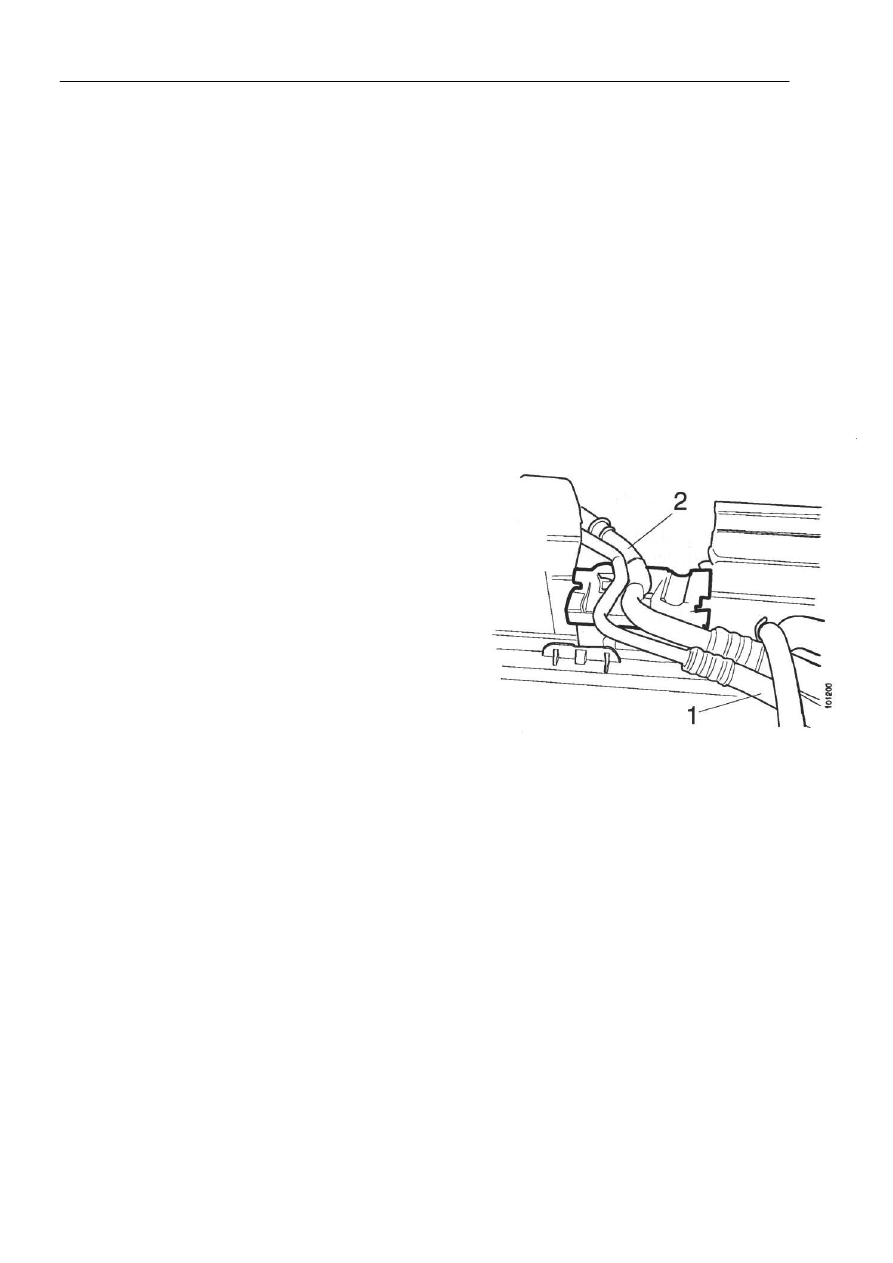

Кабина типа R: Поместить трубки 1 и 2 в паз
проходной втулки для трубок. Смотри рисунок.




Кабина типа Т: Поместить трубку 2 в паз
проходной втулки для трубок.


7

Кабина типа R: Затянуть проходную втулку для
трубок.


8

Кабина типа R: Опустить кабину.















Подсоединение к противопожарной перегородке



18:03-40



26

Подсоединение к противопожарной перегородке



Демонтаж арматуры внутренней отделки кабины


Перед установкой рециркуляционного канала
необходимо сначала снять часть арматуры внутренней
отделки кабины.

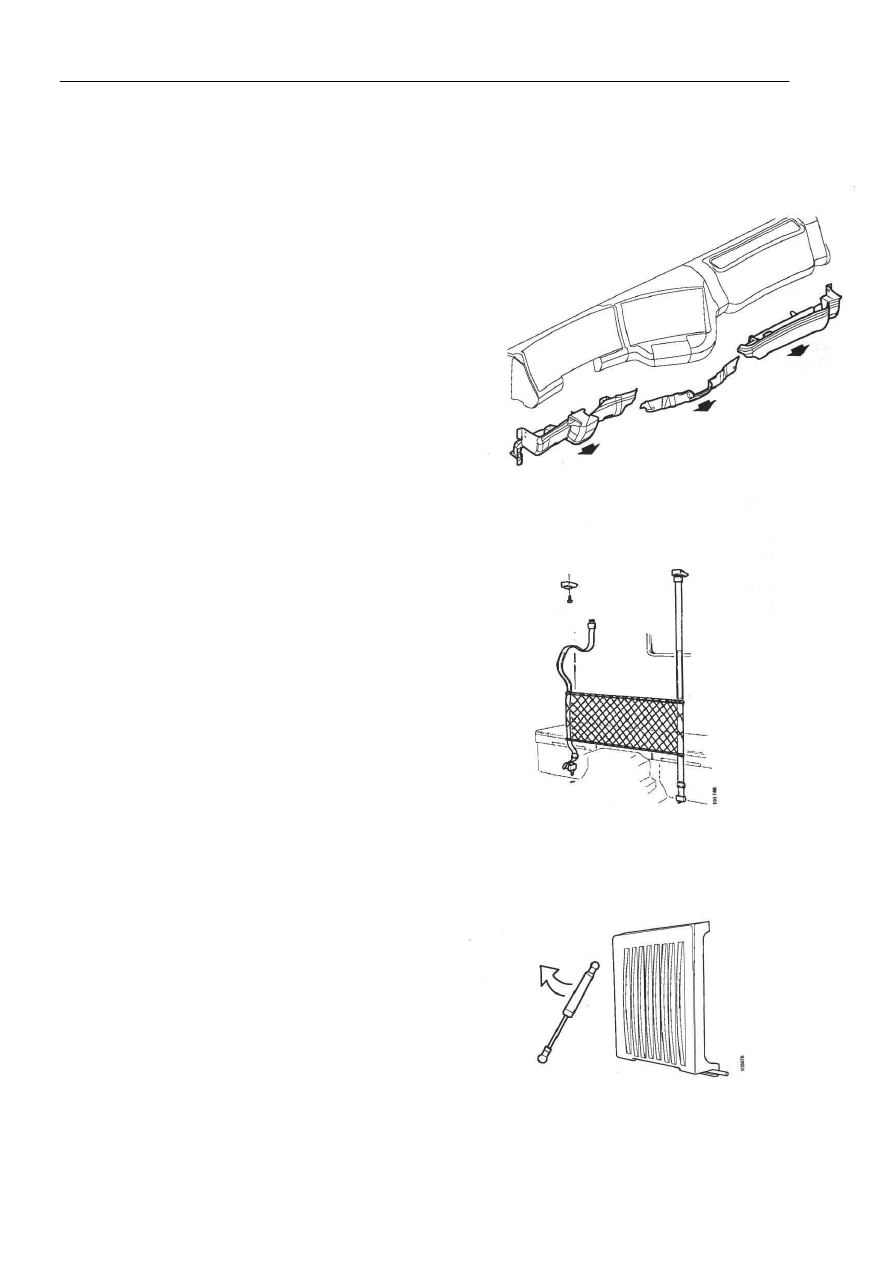

1

Снять крышки под приборной панелью.















(Пункты 2-7 относятся только к кабинам типа R).

2

Кабина типа СR19: Снять сетку безопасности
нижней койки, отсоединив крепления в полу и
потолке.











3

Кабина типа СR19: Снять крепление в
центральной секции койки и закрепить секцию в
поднятом положении.











Подсоединение к противопожарной перегородке



18:03-40



27

4

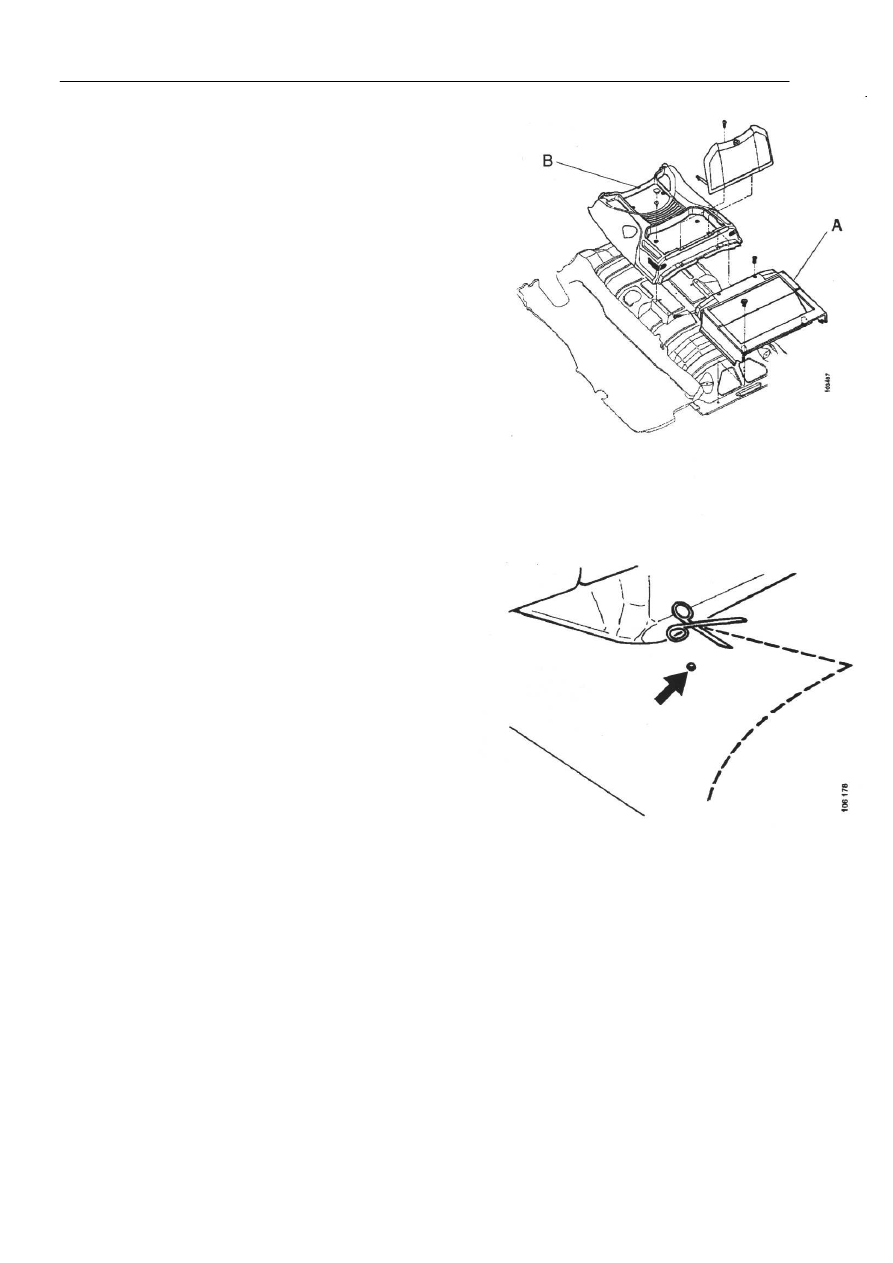

Кабина типа R: Снять заднюю панель А, как это
показано на рисунке.


5

Кабина типа R: Отсоединить чехол рычага
переключения передач или селектор режимов
системы автоматического переключения передач
Opticruise.


6

Кабина типа R: Снять багажный отсек В, как это
показано на рисунке.













7

Кабина типа R: Вырезать часть коврика из
пенорезины для освобождения пространства вокруг
крепежных болтов рециркуляционного канала
(смотри направление, указанное стрелкой).








Подсоединение к противопожарной перегородке



18:03-40



28

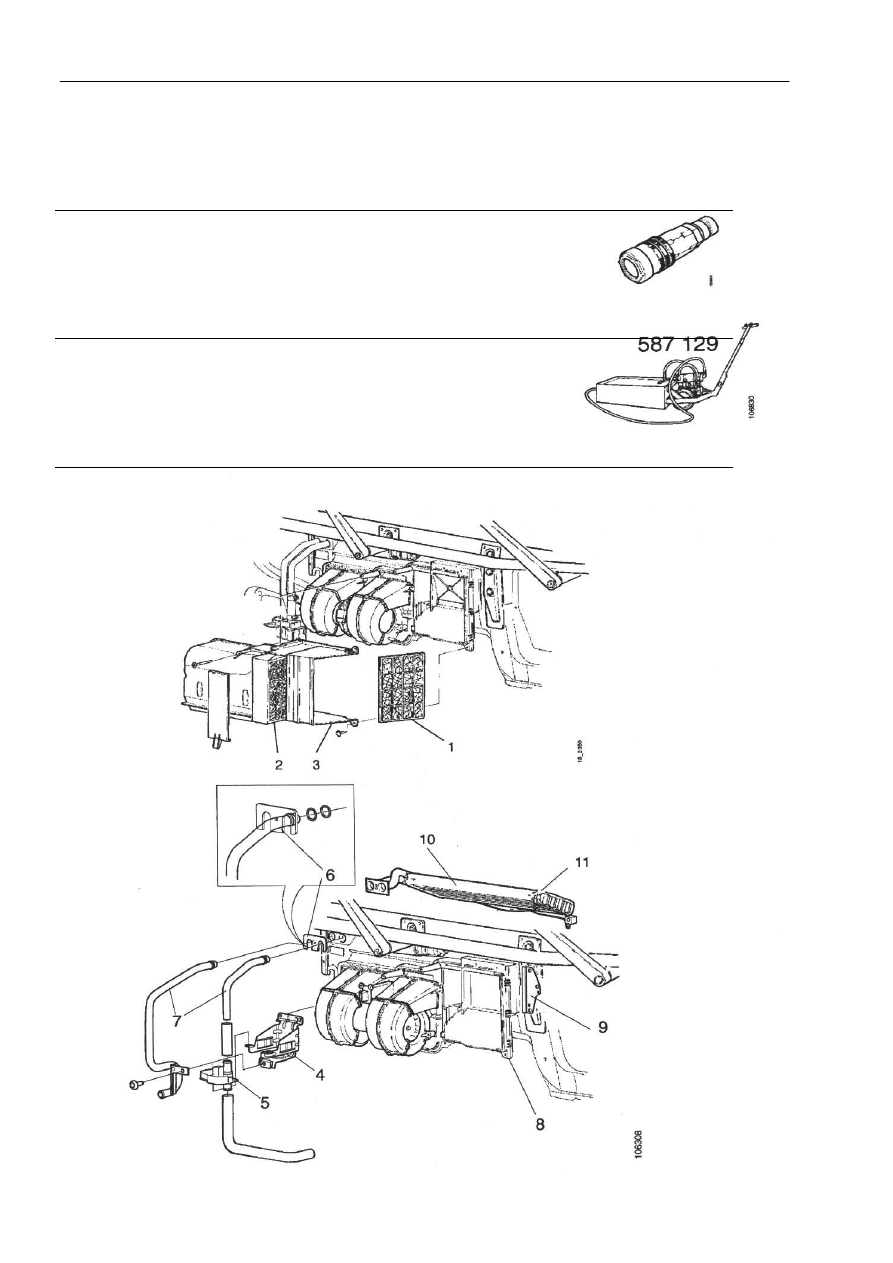

Демонтаж узла обогревателя



Специальные инструменты


Номер

Наименование

Панель инструментов

Рисунок

99 301





Переходник для
охлаждающей
жидкости




D5

587 129

Заправочное
устройство





---










Покомпонентные чертежи
