Кабина грузовиков Scania. Руководство - часть 106

Подсоединение к 14 л. двигателю



18:03-40



21

Подсоединение к 14 л двигателю



Компрессор и ременная передача



Спецификации


Общие технические данные



Смазочное масло, тип

масло PAG, часть № 584 077

Смазочное масло, количество

0,24 л



Крутящий момент затяжки



Масляная пробка компрессора

10 Нм





Подсоединение к 14 л. двигателю



18:03-40



22

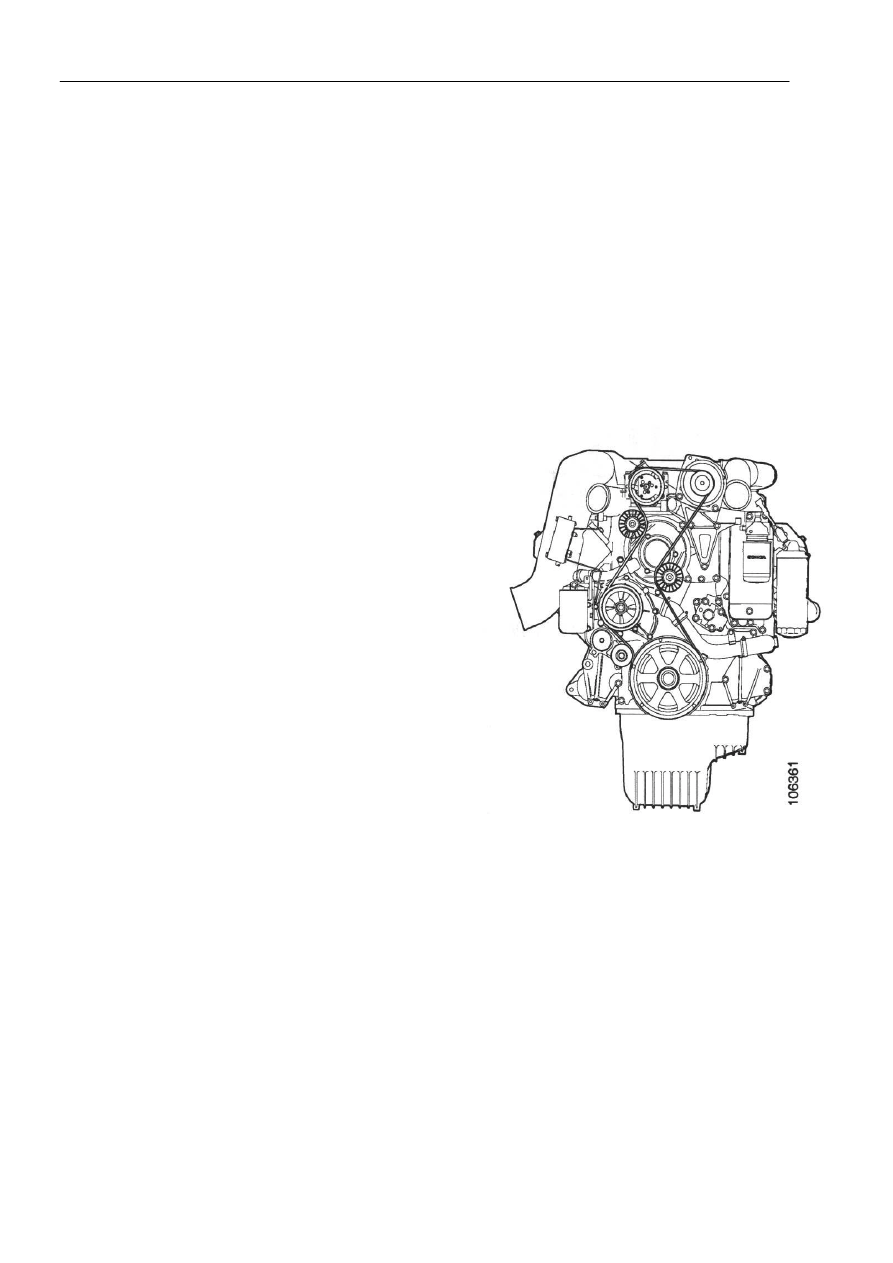

Схема подсоединения




















Подсоединение к 14 л. двигателю



18:03-40



23

Установка


1

Кабина типа R: Откинуть кабину.


ВНИМАНИЕ!  Необходимо  всегда  откидывать  кабину  до  тех  пор,  пока  она  не  пройдет  точку
равновесия  и  не  достигнет  своего  конечного  положения.  Установить  клапан  переключения  в
положение  откидывания  вниз,  когда  кабина  находится  в  поднятом положении. При выполнении
работ под кабиной необходимо всегда использовать опору кабины.


2

Снять старый поликлиновой ремень.


3

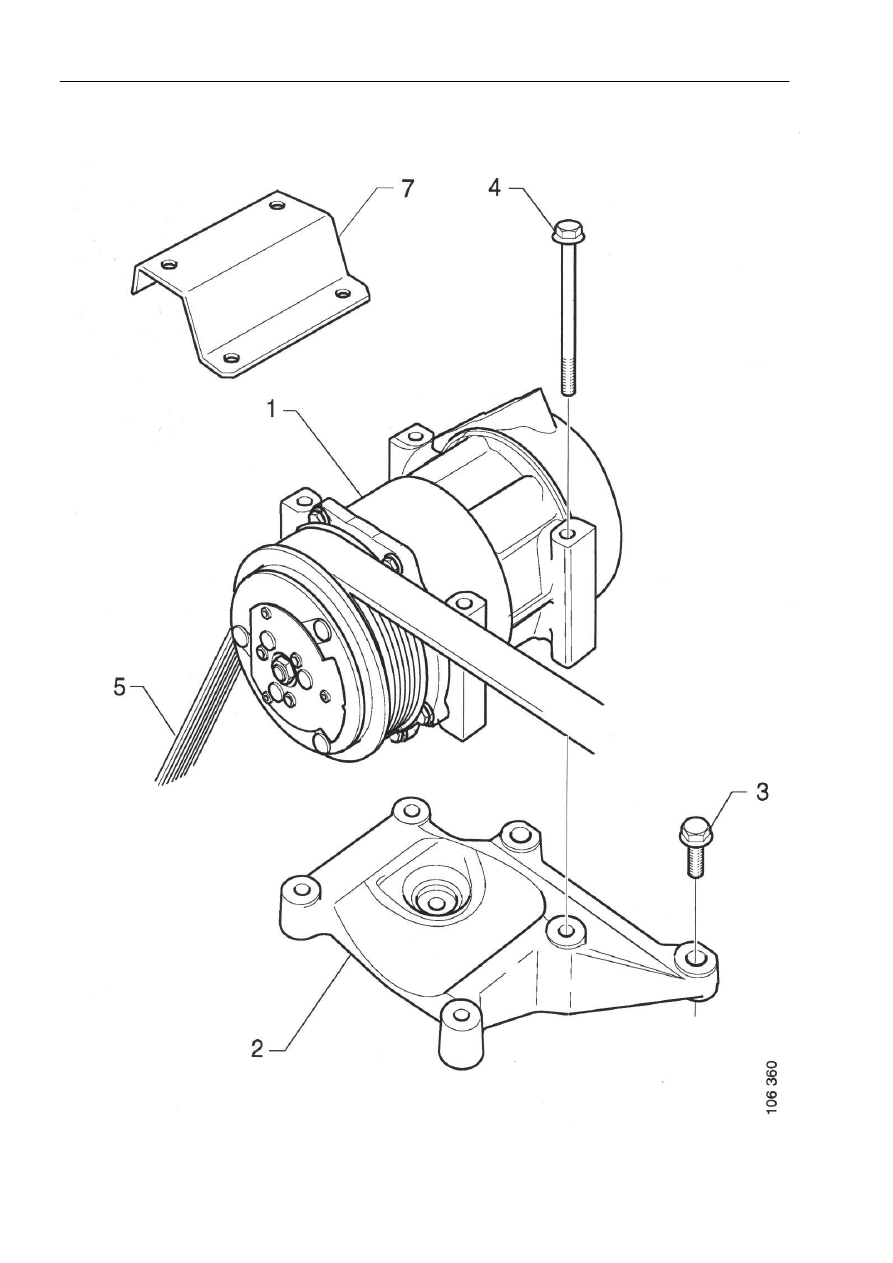

Установить кронштейн компрессора 2 при помощи
трех болтов с буртиком 3 размером М10х30.


4

Установить компрессор 1 в рабочее положение.


5

Закрепить компрессор с помощью болтов 4.
Кронштейн трубок должен прикрепляться к правым
крепежным болтам компрессора. Тип болта:
М8х100.


6

Подключить электрический кабель, идущий от
компрессора, к разъему С44. Разъем крепится к
двигателю зажимом.


7

Установить новый поликлиновой ремень 5, как это
показано на рисунке.







Подсоединение к 14 л. двигателю



18:03-40



24

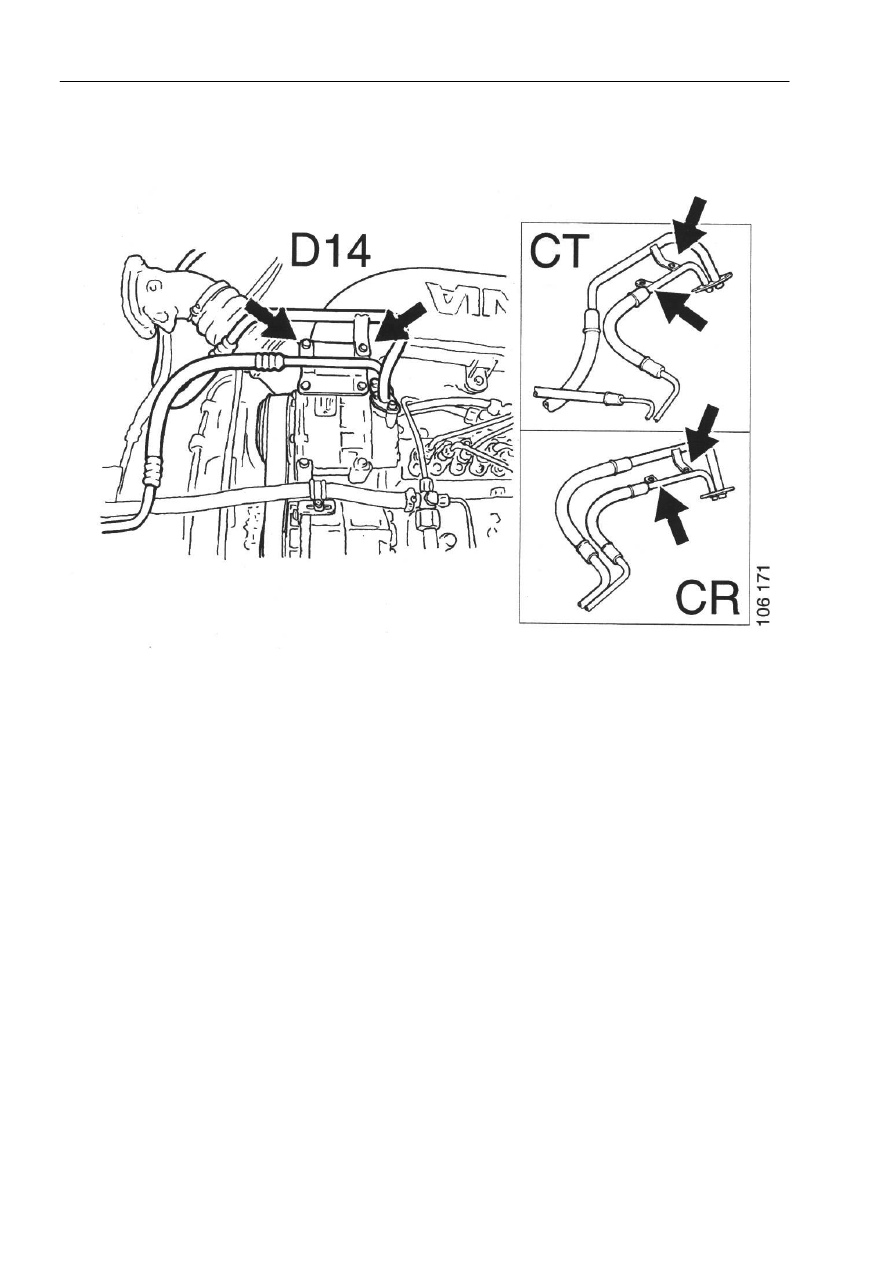

Трубки системы кондиционирования воздуха



Разводка трубок
























Стрелками указаны точки крепления трубок к двигателю.
