Кабина грузовиков Scania. Руководство - часть 105





Подсоединение к 12 л. двигателю



18:03-40



17

Установка



Кабины типа Р и R: Откинуть кабину.


ВНИМАНИЕ!  Необходимо  всегда  откидывать  кабину  до  тех  пор,  пока  она  не  пройдет  точку
равновесия  и  не  достигнет  своего  конечного  положения.  Установить  клапан  переключения  в
положение  откидывания  вниз,  когда  кабина  находится  в  поднятом положении. При выполнении
работ под кабиной необходимо всегда использовать опору кабины.



Снять старый поликлиновой ремень.



Заменить подъемную петлю 7 на подъемную петлю
с резьбовым отверстием и распорной втулкой для
кронштейна.



Установить новый натяжной ролик 8 без паза.



Установить натяжной ролик 9 при помощи болта с
буртиком.



•

Для двигателей, изготовленных до сентября 1997 г.:
М10х45.


•

Для двигателей, изготовленных после сентября
1997 г.: М10х60.

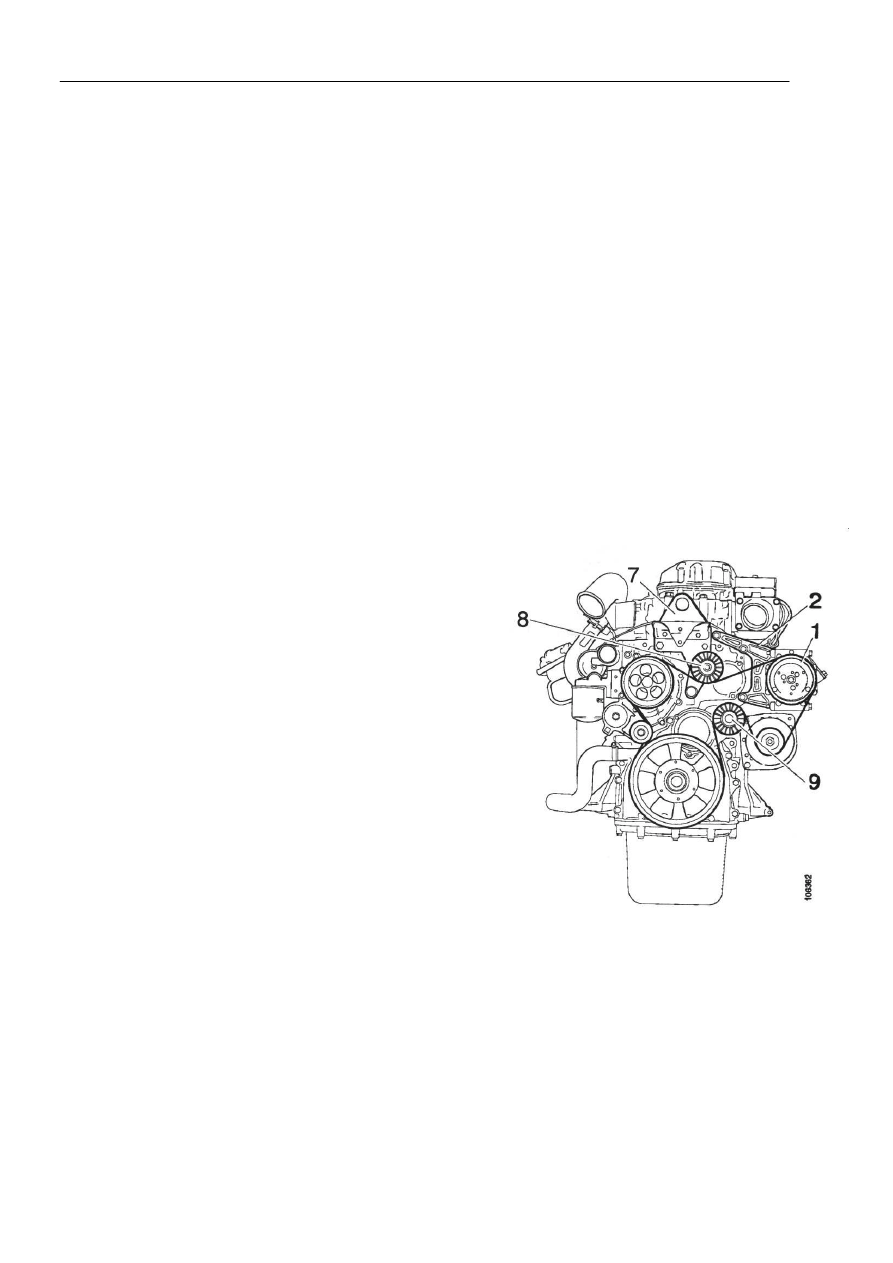

Установить кронштейн компрессора 2 при помощи
болта с буртиком 3.



•

Для двигателей, изготовленных до сентября 1997 г.:
кронштейн для болта с буртиком М8х60 с
ослабленными распорными втулками 4.


•

Для двигателей, изготовленных после сентября
1997 г.: кронштейн для болта с буртиком М10х60.



Установить компрессор 1 в рабочее положение.



Закрепить компрессор с помощью болтов 5
размерами М8х100.



Подключить электрический кабель, идущий от
компрессора, к разъему С44. Разъем крепится к
двигателю зажимом.


10  Установить новый поликлиновой ремень 6, как это

показано на рисунке.





Подсоединение к 12 л. двигателю



18:03-40



18

Трубки системы кондиционирования воздуха



Разводка трубок

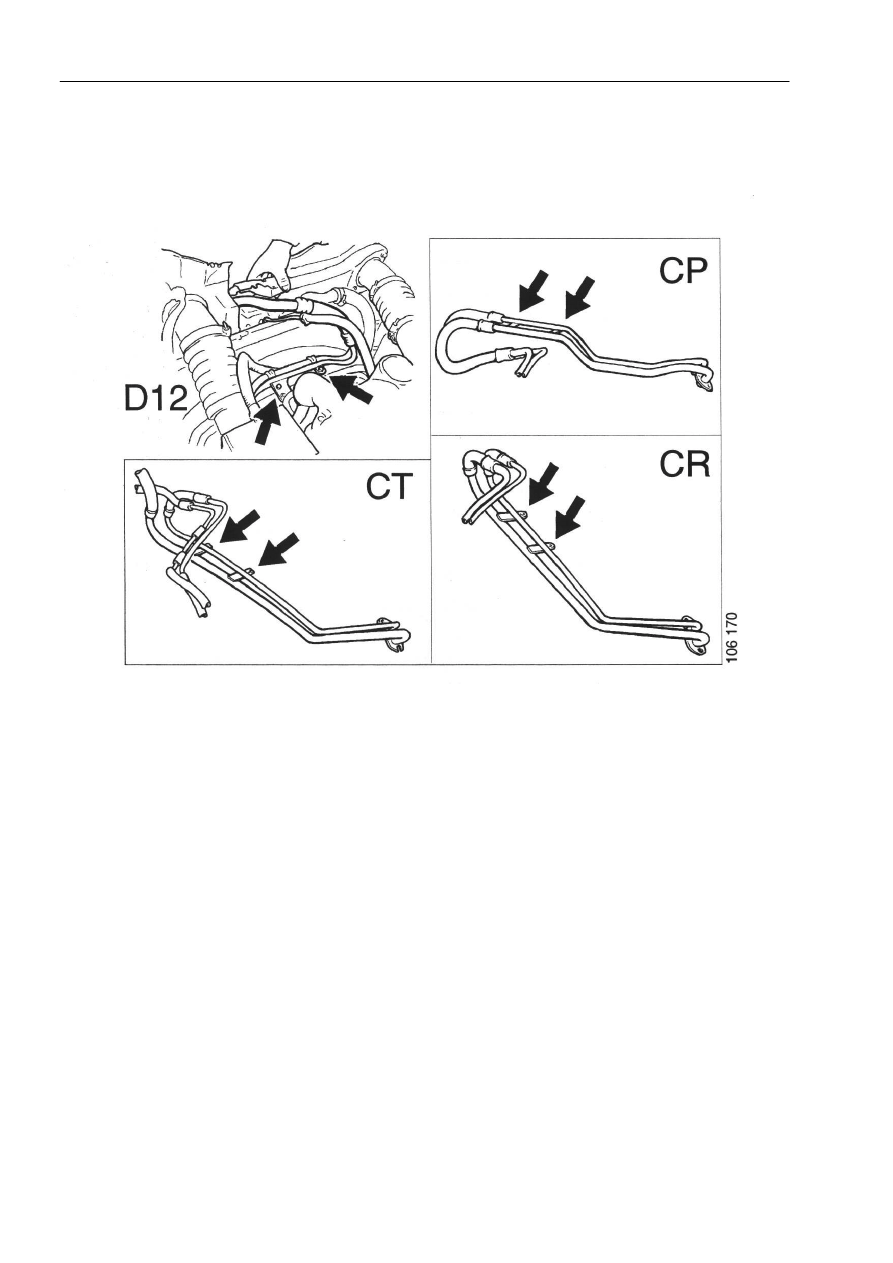

Стрелками указаны точки крепления трубок к двигателю.





Подсоединение к 12 л. двигателю



18:03-40



19

Описание



Открыть проходную втулку для трубок, расположенную на верхней части радиатора.



Снять защитные заглушки с компрессора и торцов трубок, ведущих к компрессору.


Примечание: При снятии защитных заглушек с компрессора должен раздаваться шипящий звук.
Этот звук является подтверждением того, что компрессор герметичен и не пропускает влагу. В
случае отсутствия шипения компрессор не подлежит установке.


Смазать уплотнительные кольца, расположенные на
трубках, маслом PAG.



Привернуть трубки к компрессору.



Закрепить трубки в точках крепления к двигателю
при помощи болта с буртиком размером М8х20 и
гайки с буртиком М8.

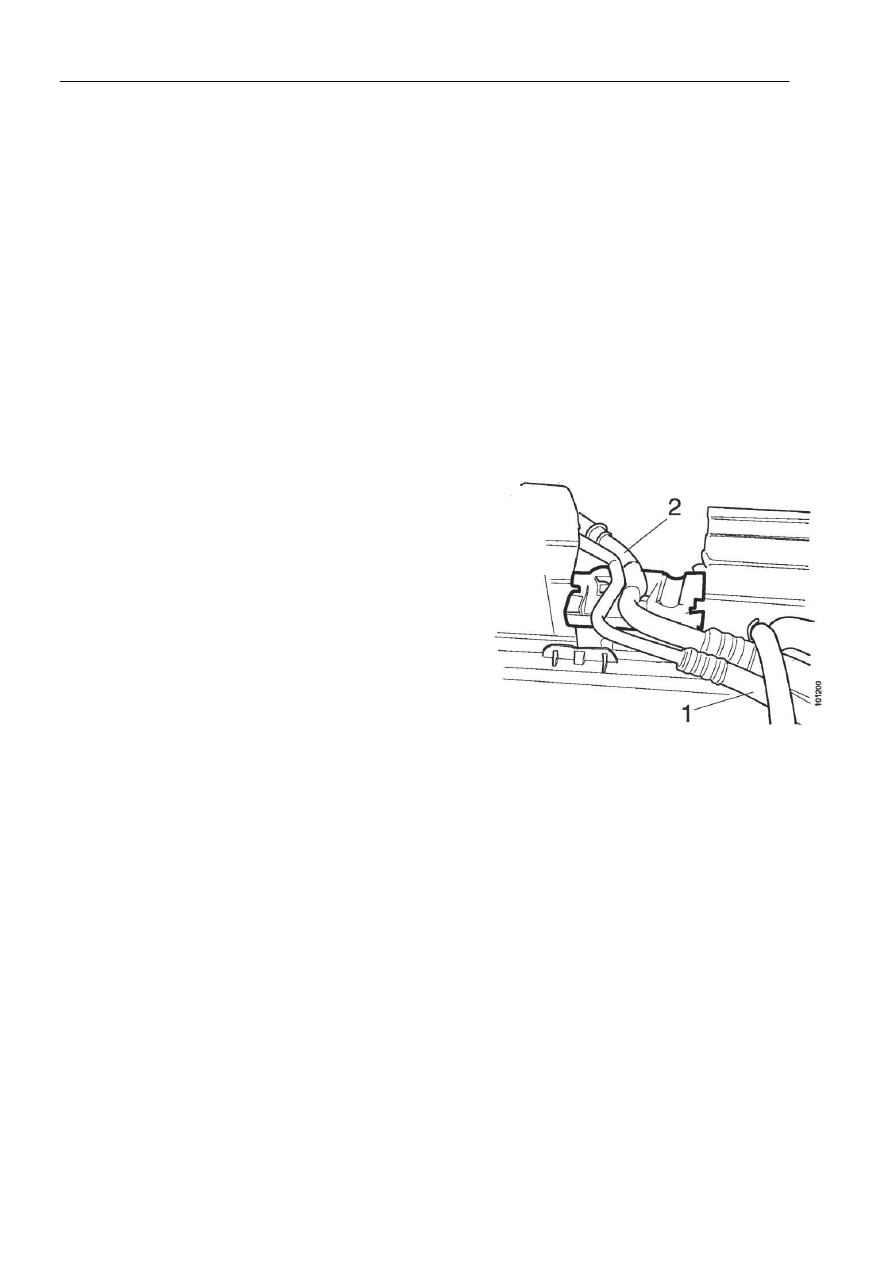

Кабины типа Р и R: Поместить трубки 1 и 2 в паз
проходной втулки для трубок. Смотри рисунок.




Кабины типа Т: Поместить трубку 2 в паз
проходной втулки для трубок.



Кабины типа Р и R: Затянуть проходную втулку
для трубок.



Кабины типа Р и R: Опустить кабину.
















Подсоединение к 12 л. двигателю



18:03-40



20
