Кабина грузовиков Scania. Руководство - часть 103





Подсоединение к 11 л. двигателю



18:03-40



Подсоединение к 11 л двигателю



Компрессор и ременная передача

Спецификации




Общие технические данные



Смазочное масло, тип

масло PAG, часть № 584 077

Смазочное масло, количество

0,24 л



Крутящий момент затяжки



Масляная пробка компрессора

10 Нм





Подсоединение к 11 л. двигателю



18:03-40



10

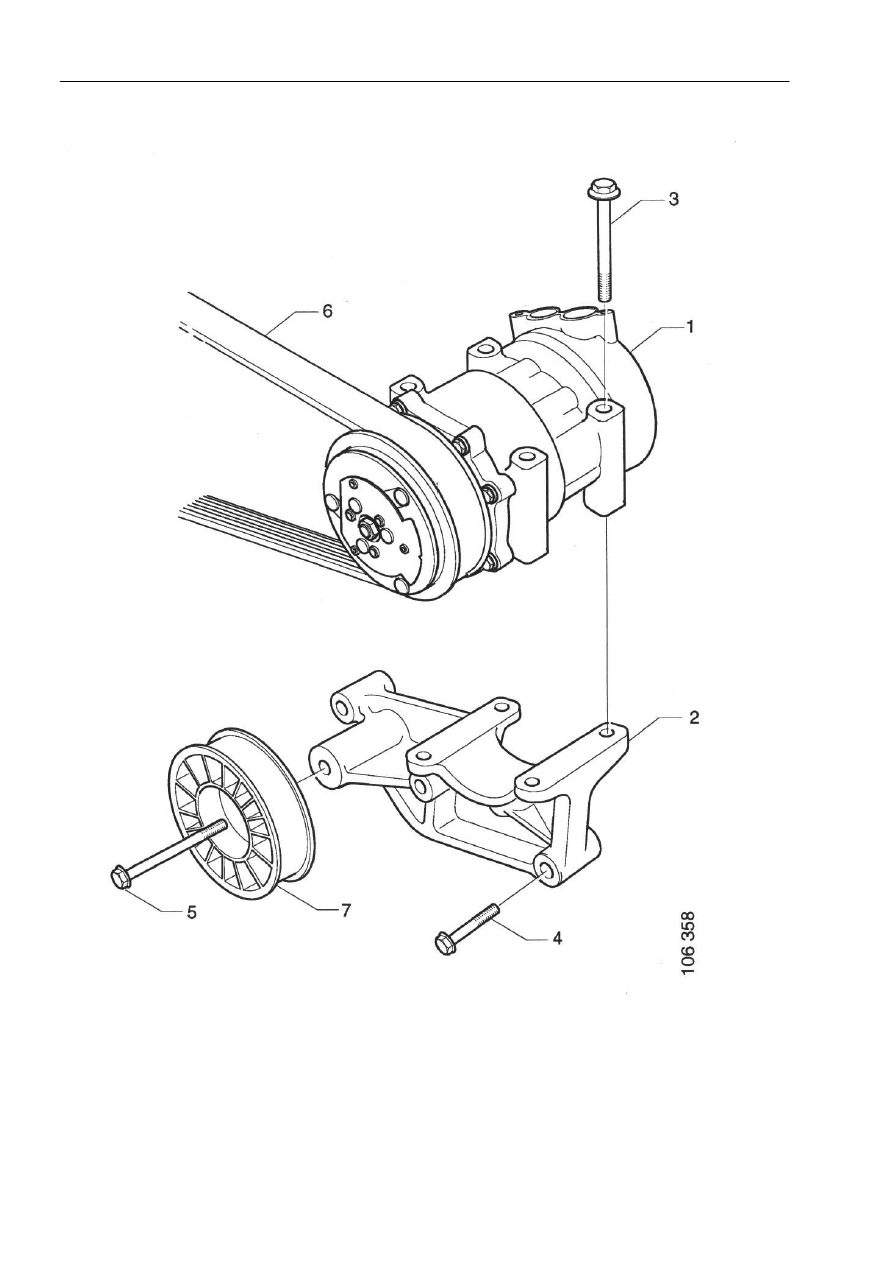

Схема подсоединения




















Подсоединение к 11 л. двигателю



18:03-40



11

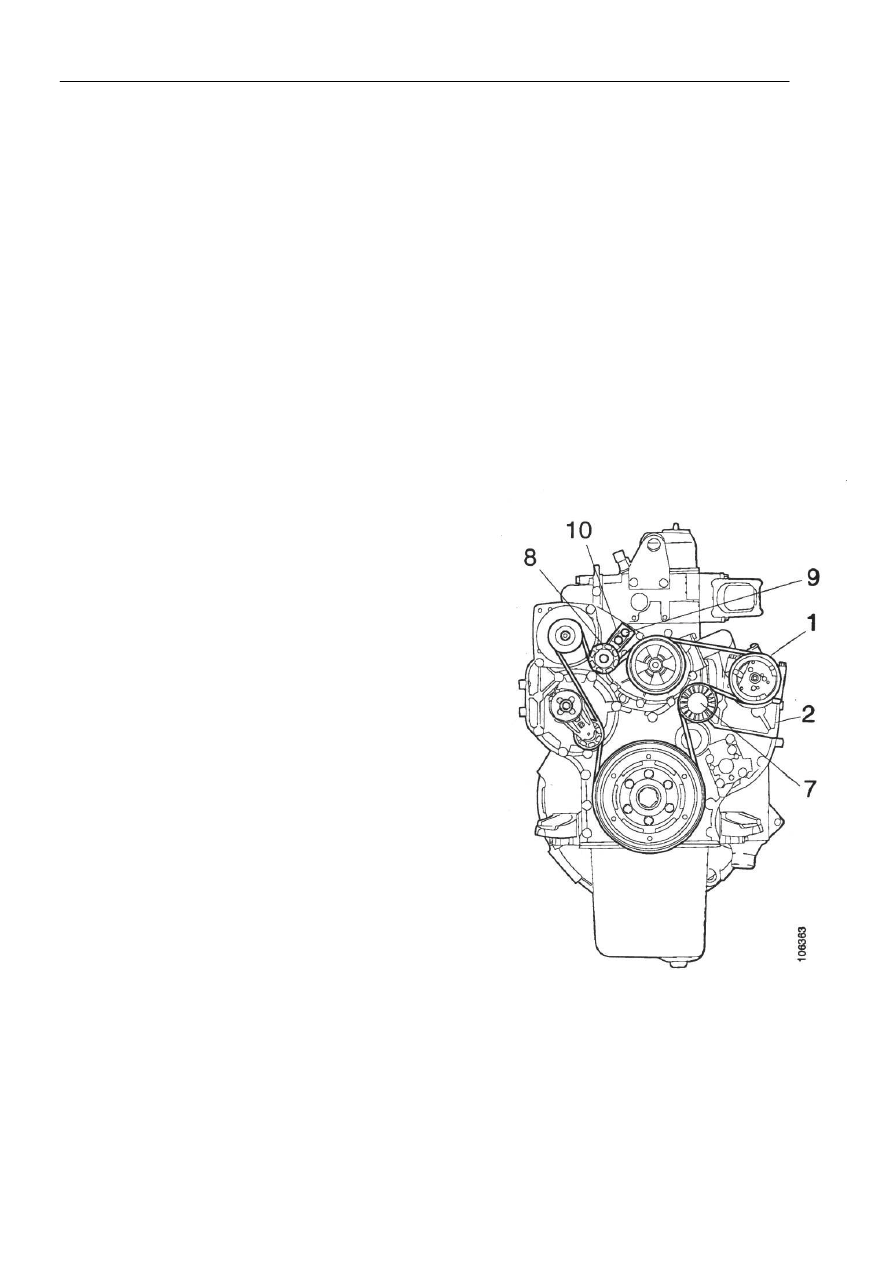

Установка


Кабины типа Р и R: Откинуть кабину.


ВНИМАНИЕ!  Необходимо  всегда  откидывать  кабину  до  тех  пор,  пока  она  не  пройдет  точку
равновесия  и  не  достигнет  своего  конечного  положения.  Установить  клапан  переключения  в
положение  откидывания  вниз,  когда  кабина  находится  в  поднятом положении. При выполнении
работ под кабиной необходимо всегда использовать опору кабины.



Снять старый поликлиновой ремень.



Установить кронштейн 2 с помощью болта 4 (2 х
М10х80 и 1 х М10х130).



Установить новый натяжной ролик 7 при помощи
болта с буртиком 5 (М10х60).



Прикрепить кронштейн 10 к двигателю с помощью
болта 9 (2 х М8х30).



Прикрепить новый натяжной ролик 8 к кронштейну
10 при помощи болта с буртиком размером М10х40.
Крутящий момент затяжки составляет 40

±

4 Нм.



Установить компрессор 1 в рабочее положение.



Закрепить компрессор с помощью болтов 3
размерами М8х100.



Подключить электрический кабель, идущий от
компрессора, к разъему С44. Разъем крепится к
двигателю зажимом.


10  Установить новый поликлиновой ремень 6, как это

показано на рисунке.







Подсоединение к 11 л. двигателю



18:03-40



12

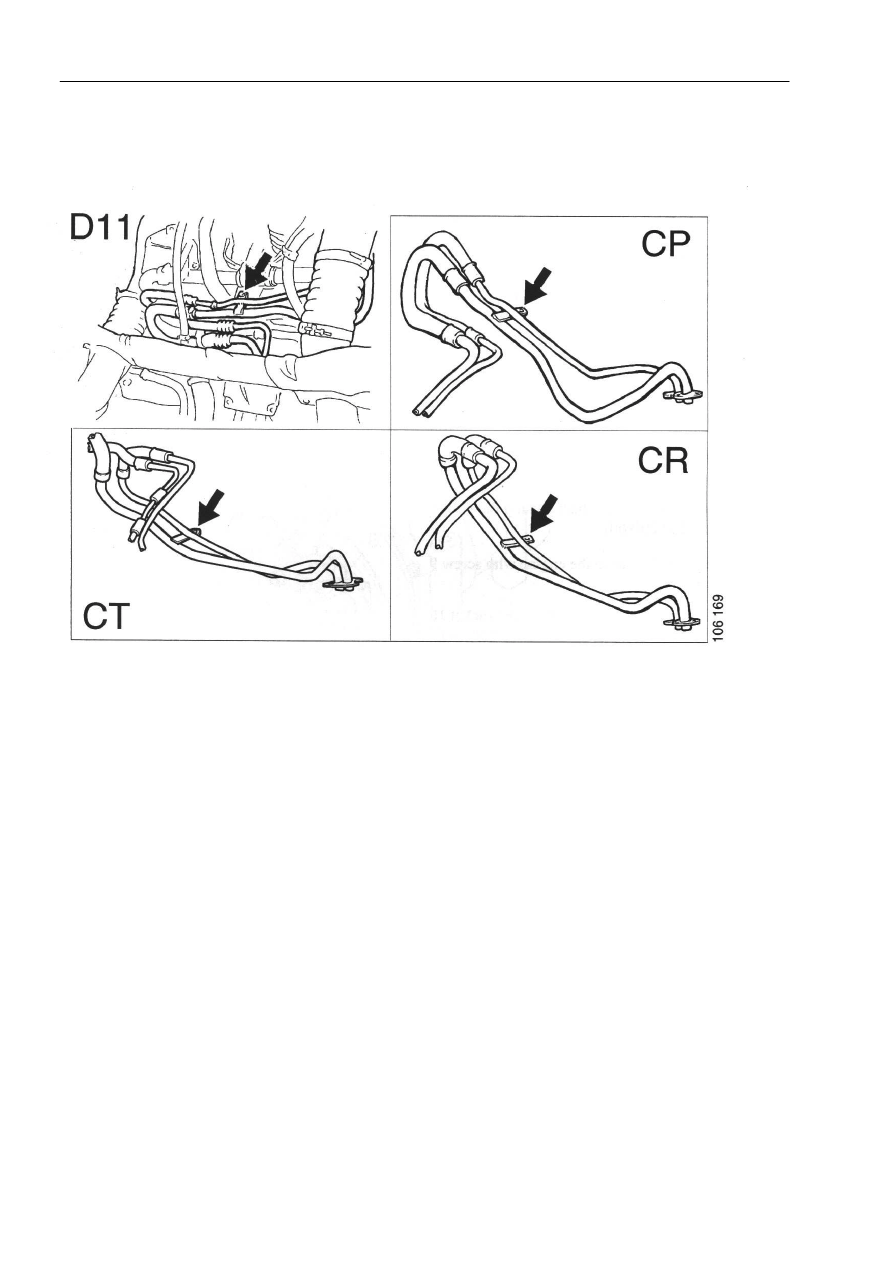

Трубки системы кондиционирования воздуха



Разводка трубок
























Стрелкой указана точка крепления трубок к двигателю.
