Кабина грузовиков Scania. Руководство - часть 101

1 710 281



 18:03-40





Выпуск 1

ru










Кондиционирование воздуха (АС)





Инструкции по установке






























Контур системы



Оглавление



18:03-40



2

Оглавление


Подсоединение к двигателю

Подсоединение к 9 л двигателю...............................3

Подсоединение к 11 л двигателю.............................9

Подсоединение к 12 л двигателю...........................15

Подсоединение к 14 л двигателю...........................21



Подсоединение к
противопожарной перегородке

Демонтаж арматуры внутренней отделки кабины26

Демонтаж обогревателя в сборе .............................28

Рециркуляционный канал и уплотнения ...............31

Управляющий электродвигатель ...........................33

Установка обогревателя в сборе и системы
кондиционирования воздуха ..................................34



Конденсатор ...................................................................................39



Разводка трубок системы
кондиционирования воздуха
внутри кабины



...................................................................................40



Подключение проводки к кабине

Демонтаж арматуры внутренней отделки кабины42

Разводка кабелей......................................................43



Окончание работ ...................................................................................47



Работа с хладагентом

Общие сведения .......................................................51

Слив...........................................................................52

Наполнение...............................................................52






Подсоединение к 9 л. двигателю



18:03-40



3

Инструкции по установке системы
кондиционирования воздуха



Подсоединение к 9 л двигателю



Компрессор и ременная передача


Спецификации

Общие технические данные



Смазочное масло, тип

масло PAG, часть № 584 077

Смазочное масло, количество

0,24 л



Крутящий момент затяжки



Масляная пробка компрессора

10 Нм





Подсоединение к 9 л. двигателю



18:03-40



4

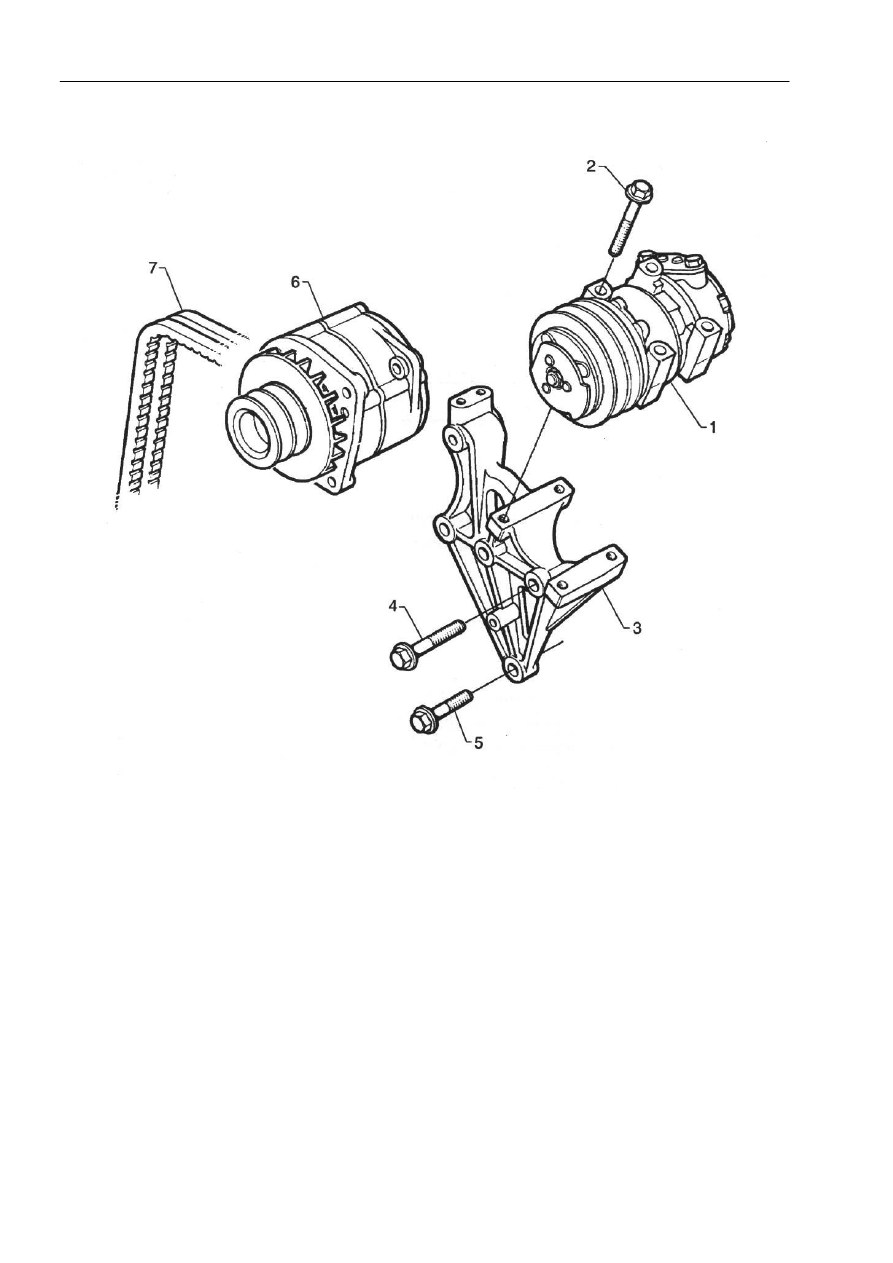

Схема подсоединения
