Диагностика неисправностей/система кондиционирования воздуха



18:03-02



5



Диагностика неисправностей


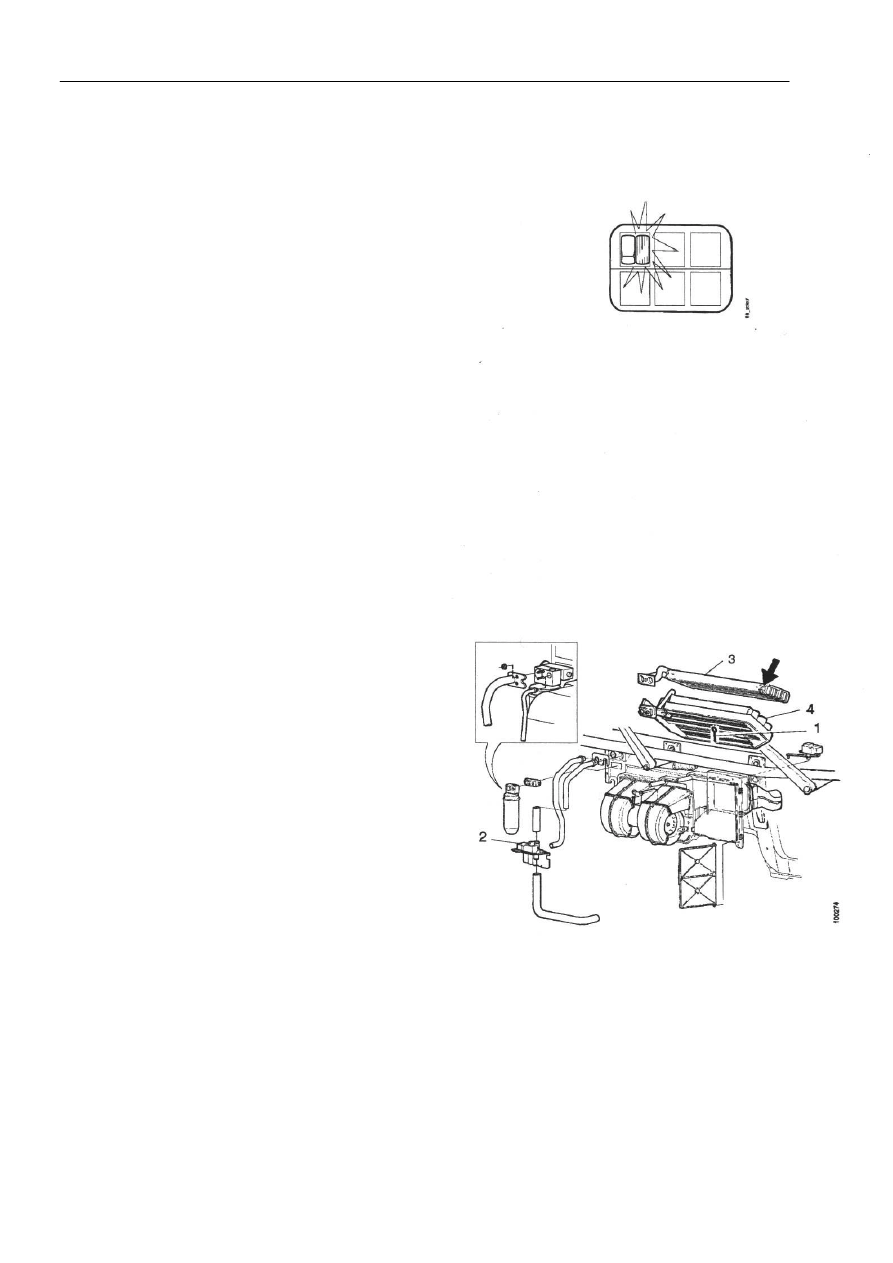

Для  облегчения  диагностики  неисправностей  имеется
возможность определить неисправности, обнаруженные
самой системой, с помощью мигающих кодов лампы.

Для  считывания  кодов  неисправностей,  передаваемых
лампой,

необходимо

включить

электропитание.

Подождать,  пока  лампа  отключится,  а  затем  нажать
кнопку, расположенную рядом с лампой, и удерживать
ее  в  нажатом  положении  примерно  1  секунду.  Если
система  сохранила  какие-либо  коды  неисправностей,
лампа

начнет

мигать.

Интенсивность

мигания

составляет  примерно  1  вспышка  за  секунду.  После
отображения  каждого  кода  неисправности  мигание
прерывается примерно на 4,5 секунды.

Например, 5 вспышек означают код неисправности 5.

Если  питающее  напряжение,  поступающее  к  блоку
управления,  ниже  18  В,  коды  неисправностей  не
сохраняются в памяти устройства.


Система
кондиционирования воздуха


Система  кондиционирования  воздуха управляется
вручную  с  помощью  переключателя.  При
использовании

системы

кондиционирования

воздуха  заданная  температура  поддерживается
системой  управления  ЕТС  при  необходимости.
Капиллярная

трубка

1

и

испаритель

4

останавливают  компрессор,  когда  на  ребрах
образуется  избыточное  количество  льда.  Если
система

кондиционирования

воздуха

поддерживает температуру, которая является ниже
установленной,  водяной  клапан  2  обеспечивает
подогрев  до  необходимого  уровня.  Управление
вентилятором

и

распределением

воздуха

осуществляется вручную.

Система  кондиционирования  воздуха  также  может
осушать воздух кабины, если она используется вместе с
обогревателем  3.  Осушение  воздуха  происходит  в
испарителе  4  в  процессе  конденсации  влаги.  Сухой
холодный  воздух  затем    нагревается  обогревателем  3.
Таким  образом,  создается  теплый  сухой  воздух,
который эффективно удаляет влагу из кабины.

Коды неисправностей



18:03-02



6

Код
неисправности 1

Неисправность:  Возможно установить необходимое положение клапана с

помощью регулятора температуры, однако автоматическая
регулировка температуры не функционирует.




Причина:

Короткое замыкание или размыкание контура
температурного датчика.




Примечание:

Напряжение входного сигнала от температурного датчика
упало ниже 0,2 В или поднялось выше 4,5 В на 5 секунд. Эти
параметры соответствуют сопротивлению в температурном
датчике около 150 Ом и 9,0 кОм.
Нормальный диапазон сопротивления составляет 268 Ом -
8,5 кОм (+80

°

С - -40

°

С).





Способ
устранения:

Замерить сопротивление между штырями 11 и 7. При
температуре воздуха вокруг датчика на уровне +20

°

С

сопротивление должно составлять около 2,1 кОм. Более
высокая температура дает более низкое сопротивление и
наоборот. Параметры сопротивления не должны выходить за
переделы вышеприведенного нормального диапазона
сопротивления. Напряжение на штыре 11 должно составлять
около 2,3 В при +20

°

С. Напряжение на штыре 9 должно

составлять около 4,5 В - 5,5 В. Смотри код неисправности 10.


Код
неисправности 2

Неисправность:  Температура непрерывно возрастает до +50

°

С.



Причина:

Короткое замыкание или разомкнутый контур в регуляторе
температуры.




Примечание:

Напряжение входного сигнала от регулятора температуры
упало ниже 0,15 В или поднялось выше 5,4 В на 3 секунды.
Нормальное напряжение составляет 0,25 В - 5,0 В.




Способ
устранения:

Замерить напряжение на штыре 4. При полностью закрытом
температурном регуляторе (установка на холод) напряжение
должно составлять около 0,3 В. Если регулятор повернут в
диапазон нагрева, напряжение должно возрастать до
примерно 5 В. Напряжение на штыре 9 должно составлять
4,5 В - 5,5 В. Смотри код неисправности 10.


Код
неисправности 3

Неисправность:  Постоянное функционирование с полной мощностью

обогрева.



Причина:

Сигнал для потенциометра сброса положения клапана
находится за пределами погрешности.




Примечание:

Напряжение входного сигнала от потенциометра,
расположенного в водяном клапане, упало ниже 0,2 В или
поднялось выше 5,2 В на 3 секунды. Нормальное напряжение
составляет 0,2 В - 5,2 В.


Коды неисправностей



18:03-02



7



Способ
устранения:

Замерить напряжение на штыре 5. При полностью закрытом
температурном регуляторе (установка на холод) напряжение
должно составлять около 0,5 В. Если регулятор повернут в
диапазон нагрева, напряжение должно возрастать до
примерно 4,1 В. Данный параметр может варьироваться.
Однако, напряжение не должно выходить за пределы
вышеприведенного нормального диапазона. Напряжение на
штыре 9 должно составлять примерно 4,5 В - 5,5 В. Смотри
код неисправности 10.


Код
неисправности 4

Неисправность:  Невозможно установить необходимую температуру.

Заклинивание клапана в одном положении.



Причина:

Короткое замыкание привода водяного клапана.




Примечание:

Ток приведения в действие клапана, штыри 12 и 13,
превысил 1,8 А четыре раза подряд.




Способ
устранения:

Замерить сопротивление между штырями 12 и 13.
Нормальное сопротивление составляет около 280 Ом.
Сопротивление не должно быть ниже примерно 200 Ом.
Если клапан находится в одном из своих конечных
положений, сопротивление является бесконечным. Также
замерить сопротивление от штырей 12 и 13 к  земле,
питающему напряжению, штырю 1, штырю 3 на ключе
включения стартера. Указанные контакты не должны быть
соединены.


Код
неисправности 5

Неисправность:  Невозможно установить необходимую температуру.

Застревание клапана в одном из своих положений.



Причина:

Неисправность приводного устройства клапана или
механическая неисправность клапана.




Примечание:

Невозможно осуществить регулировку клапана.
Потенциометр, расположенный в клапане, показывает одно
и то же положение в течение 8 секунд, несмотря на попытки
блока управления изменить положение клапана.




Способ
устранения:

Начать измерения аналогично способу, описанному для кода
неисправности 3. Если параметры напряжения аналогичны,
измерить напряжение между штырем 12 и штырем 13. Оно
должно составлять около 24 В. В противном случае
возможна неисправность блока управления. Попытаться
переместить клапан в обоих направлениях, поворачивая
регулятор температуры. При этом напряжение должно
менять полярность. Аналогичным способом произвести
замеры между штырями 4 и 6 в соединителе, ведущем к
клапану. Если на штыри поступает напряжение, это может
свидетельствовать о неисправности клапана.




Коды неисправностей



18:03-02



8

Код
неисправности 6

Неисправность:  Независимый обогреватель не включается.



Причина:

Обрыв кабеля к независимому обогревателю.




Примечание:

Перед включением независимого обогревателя напряжение
на штыре 14 превысило 6,6 В.




Способ
устранения:

Замерить напряжение на штыре 14, когда только ключ
включения стартера находится в положении включения.
Напряжение должно быть ниже 2 В, если независимый
обогреватель подсоединен. Если напряжение превышает
указанный параметр, это свидетельствует об обрыве
проводки. В случае отсутствия подсоединения к штырю 14
блок управления посылает около 15 В на указанный штырь.
Когда выход включен, напряжение должно составлять около
24 В.


Код
неисправности 7

Неисправность:  Не включается вспомогательный обогреватель или

независимый обогреватель.



Причина:

Короткое замыкание в кабеле к вспомогательному
обогревателю или к независимому обогревателю.



Примечание:

Ток от штыря 14 превысил 5 А; это означает, что устройство
защиты от короткого замыкания в блоке управления
выключило выход. Если блок управления определил, что
напряжение на выходе ниже 17 В, несмотря  на то, что выход
должен быть активирован, блок управления отключает выход
и подключает его спустя 1 секунду. Эта операция повторяется
5 раз. Если напряжение продолжает оставаться ниже 17 В,
происходит генерирование кода неисправности и
изолирование выхода.









Способ
устранения:

Вспомогательный обогреватель: Замерить сопротивление
между штырем 14 и массой. Сопротивление должно быть
очень высоким. Если сопротивление <20 Ом, это
свидетельствует о неисправности проводки.
Независимый обогреватель: Водяной насос,
подсоединенный к выходу, имеет очень низкое
сопротивление, что затрудняет диагностику неисправностей.
Если насос подачи охлаждающей жидкости отсоединен,
сопротивление между штырем 14 и массой должно быть >100
Ом. Фактическое сопротивление насоса подачи охлаждающей
жидкости может составлять около 2,5 Ом. Проверку
указанного обогревателя следует производить отдельно.

Код
неисправности 9

Неисправность:  Невозможно считать мигающие коды на лампе системы

диагностики. Лампа не включается в течение около 1 секунды
после включения электропитания.



Причина:

Короткое замыкание в кабеле системы диагностики для
передачи мигающих кодов.




Примечание:

Ток, поступающий через штырь 16, превысил 1,8 А.
