Регулятор температуры



18:03-01



5

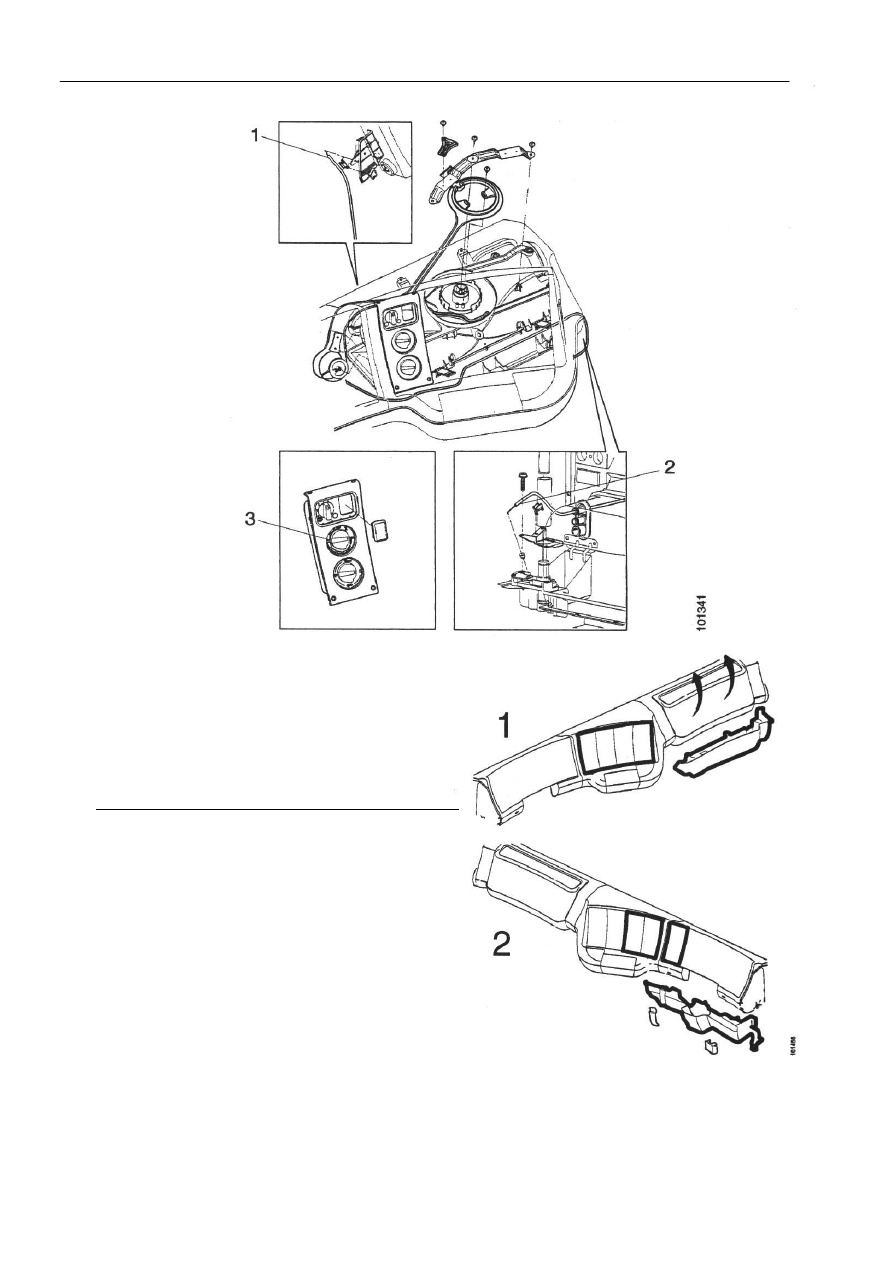

Регулятор температуры



Замена кабеля



1

Снять секции (смотри рисунок), расположенные
на приборной панели и под ней и имеющие
соответствующую маркировку для грузовиков с
левосторонним и правосторонним управлением.
Для грузовиков с левосторонним управлением:
также поднять центральный электрический блок.



2

Отсоединить кабель на панели 1 от регулятора
температуры.



3

Отсоединить кабель на панели 2 от водяного
клапана.



4

Установить регулятор температуры 3,
расположенный в кабине, на "0". Закрыть
водяной клапан, повернув его рычаг против
часовой стрелки до конца.



5

Заменить кабель.

1

Панели, подлежащие снятию в грузовиках
с левосторонним управлением.

2

Панели, подлежащие снятию в грузовиках
с правосторонним управлением.

Кабели регулятора воздуха



18:03-01



6

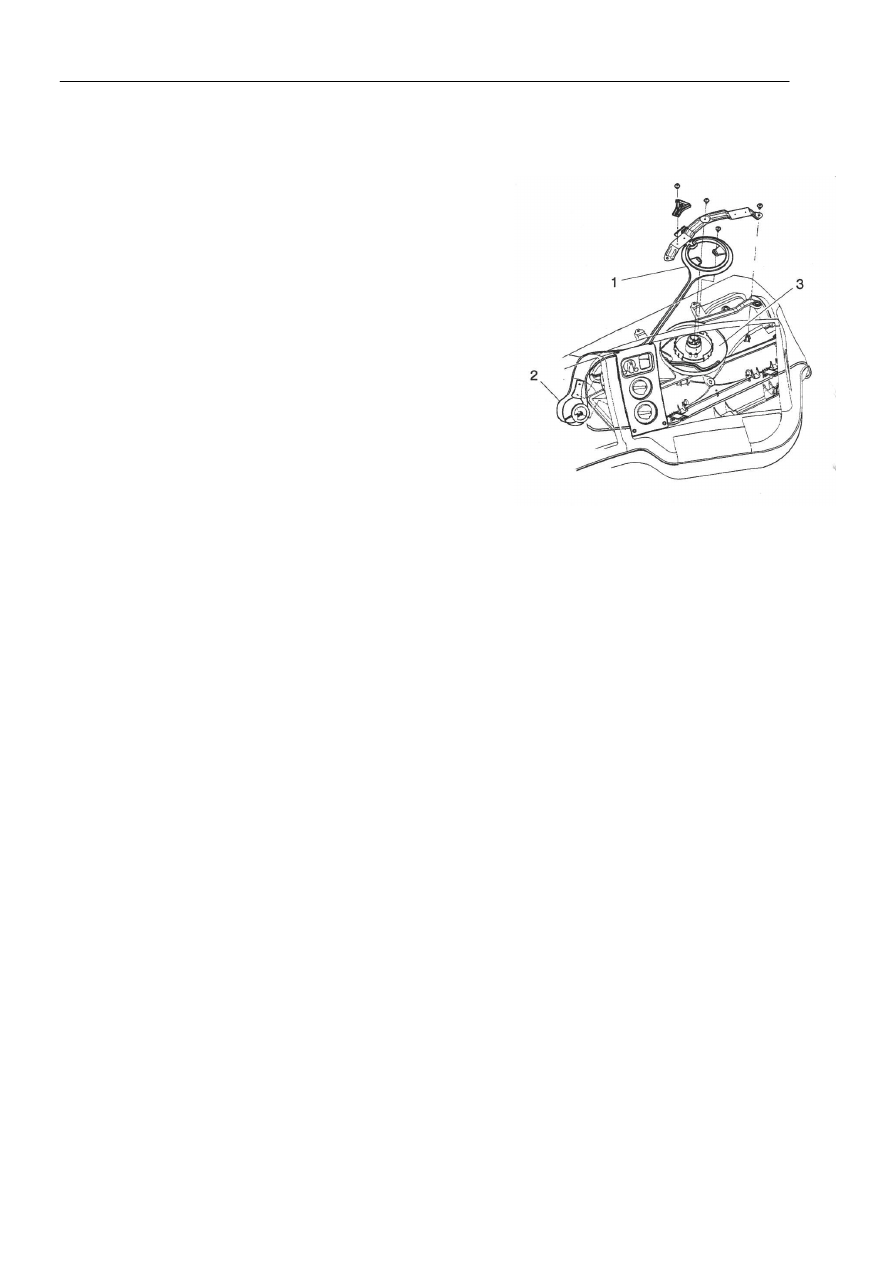

Кабели регулятора воздуха



Демонтаж


1

Отсоединить панели регулятора температуры и
воздуха от приборной панели.



2

Отсоединить оставшиеся части центральной секции
приборной панели.



3

Отсоединить кабели от держателя, а также от
кабельного барабана на корпусе вентиляционной
решетки 1.



4

Отсоединить кабели, идущие к регулятору воздуха,
от их держателя и от кабельного барабана на
панели 2.



5

Снять кабели.



Установка



1

Установить регулятор, расположенный на панели, на ноль.


2

Закрыть все вентиляционные решетки, повернув кулачковый диск 3 на корпусе
вентиляционной решетки против часовой стрелки до конца.


3

Установить деталь, к которой кабели подсоединяются на шаровом наконечнике кабельного
барабана, расположенного на панели управления. Намотать красный кабель (синий кабель в
некоторых грузовиках) на один оборот по часовой стрелке, а затем намотать черный кабель на
пол-оборота против часовой стрелки.


4

Установить кабельный барабан на ось регулятора воздуха, расположенную в панели.



5

Вставить кабельные лотки в держатель. Затянуть винты, которые крепят кабельные лотки на
панели управления.



6

Зафиксировать кабели на кабельном барабане, расположенном на корпусе вентиляционной
решетки.



7

Вставить кабельные лотки в держатели на корпусе вентиляционной решетки. Красный кабель
(синий кабель в некоторых грузовиках) должен располагаться слева. Затянуть болты,
крепящие кабельные лотки к держателям.



Примечание: Следить за тем, чтобы кабели не перекручивались в процессе прикрепления панели
регулятора воздуха к приборной панели.



Смазка



Кулачковый диск, его ось и канавка, а также все пластиковые части подлежат смазке
консистентной смазкой 584 084 по мере необходимости.

Примечание: Использование других типов консистентной смазки может привести к
повреждению пластиковых частей.

Водяной клапан



18:03-01



7

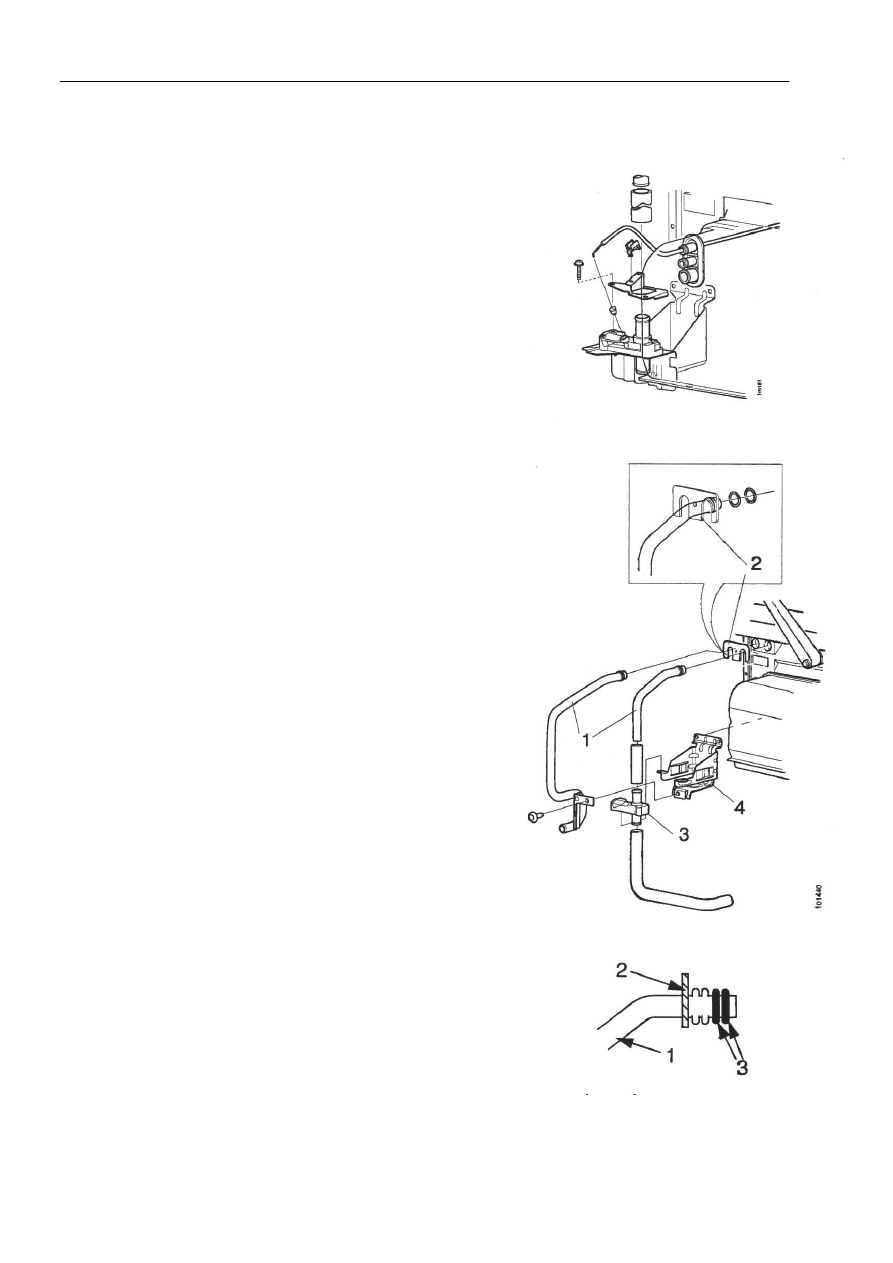

Водяной клапан



Демонтаж



1

Слить охлаждающую жидкость по крайней мере
до патрубка. Смотри буклет "Система
охлаждения", приведенный в разделе 2.



2

Отсоединить водяную трубку 1 у кронштейна 2.



3

Отвернуть болт, крепящий трубки к водяному
клапану 3 и кронштейну 4.



4

Снять водяные трубки.


           Кабель и зажим

5

Отвернуть два крепежных болта водяных трубок,
а затем отсоединить кабель и зажим от водяного
клапана 3.



Установка



1

Привернуть водяной клапан 3 к  держателю 4.



2

Установить регулятор температуры,
расположенный в кабине, на "0". Закрыть водяной
клапан, повернув его рычаг против часовой стрелки
до конца. Подсоединить кабель и зажим к водяному
клапану 3.



3

Подсоединить водяные трубки к клапану.



4

Заменить и смазать уплотнительные кольца на
водяных трубках. Установить два
уплотнительных кольца на каждую трубку на
одной стороне фланца.


5

Подсоединить водяные трубки 1 с помощью
кронштейна 2. Крутящий момент затяжки
составляет 8 Нм.


6

Привинтить водяные трубки 1 к держателю 4.


7

Залить охлаждающую жидкость. Смотри буклет
"Система охлаждения", приведенный в разделе 2.


Убедиться в функционировании регуляторов, а также в
отсутствии протечек трубных соединений.


1

Водяная трубка

2

Кронштейн

3

Уплотнительные кольца

Резистор вентилятора/электродвигатель вентилятора



18:03-01



8

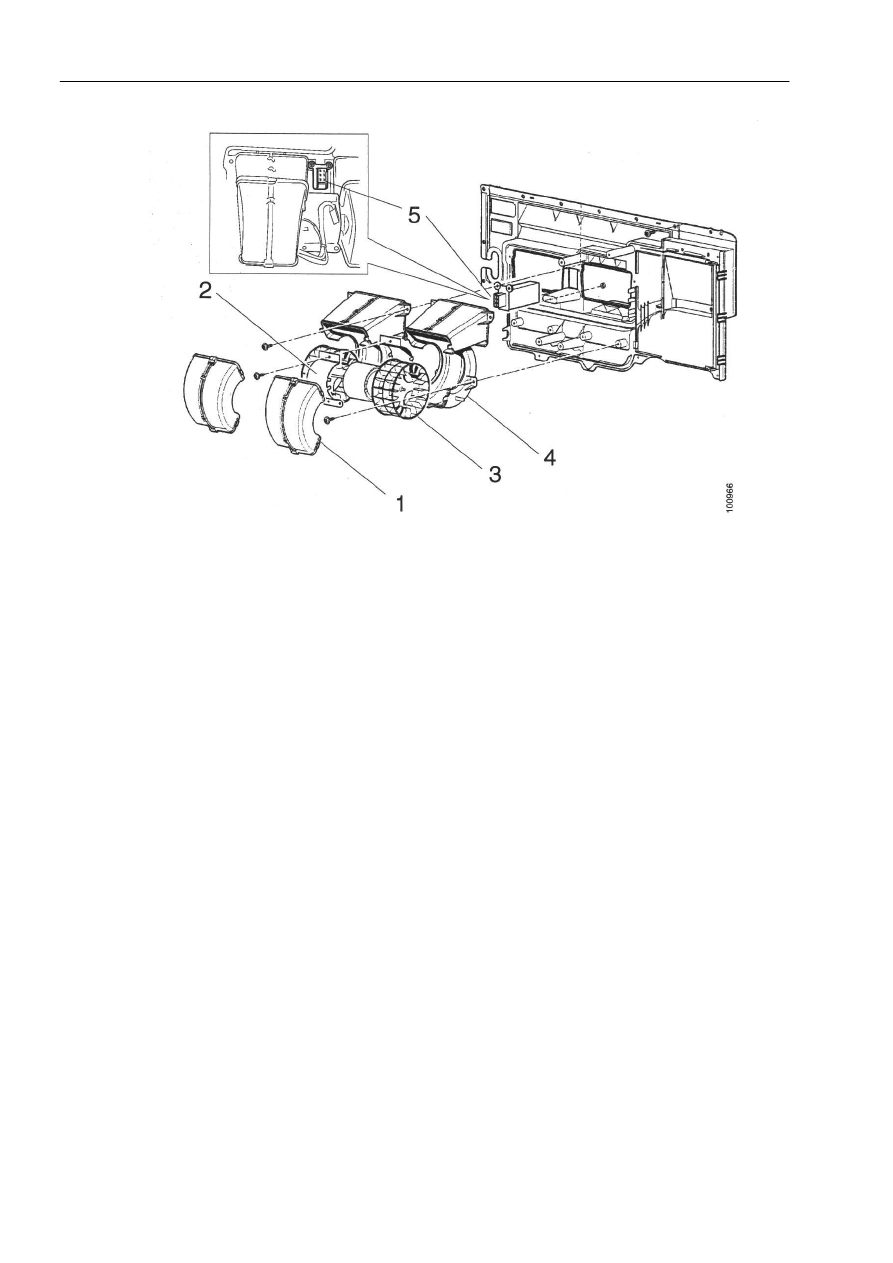

Резистор вентилятора


Демонтаж


1

Снять наружный воздуховод. Заметить
направление, в котором повернут фильтр
кабины, поскольку он должен быть
установлен в это же самое положение.

2

Отключить разъем и отвернуть винты на
резисторе вентилятора 5 между
воздуховодами 4.


Установка


1

Установить резистор вентилятора 5.


2

Установить наружный воздуховод.
Соблюдать направление, в котором
должен быть установлен фильтр кабины.













Электродвигатель вентилятора


Демонтаж


1

Снять наружный воздуховод. Заметить
направление, в котором повернут фильтр
кабины, поскольку он должен быть
установлен в это же самое положение.

2

Снять крышки вентилятора 1, открыв
зажимы.

3

Отключить электрический разъем, а
также разъем резистора вентилятора,
снять кронштейн электродвигателя 2.

4

Извлечь узел электродвигателя 3 в сборе.



Установка


1

Установить узел электродвигателя 3.

2

Установить кронштейн электродвигателя
2 и раъемы.

3

Установить крышки вентилятора 1,
открыв зажимы.

4

Убедиться в том, что вентилятор может
свободно вращаться, не задевая при этом
крышек.

5

Установить наружный воздуховод.
Соблюдать направление, в котором
должен быть установлен фильтр кабины
