Обогрев и вентиляция

Основное оборудование








Руководство по ремонту





















Оглавление



Теплообменник

........................................................... 2

Регулятор температуры

........................................................... 5

Регулятор воздуха

........................................................... 6

Водяной клапан

........................................................... 7

Резистор вентилятора /
электродвигатель
вентилятора

........................................................... 8



Теплообменник



18:03-01



2


























Теплообменник



Демонтаж


1

Слить охлаждающую жидкость. Смотри буклет "Система охлаждения", приведенный в
разделе 2.


2

Снять верхнюю решетчатую панель.


3

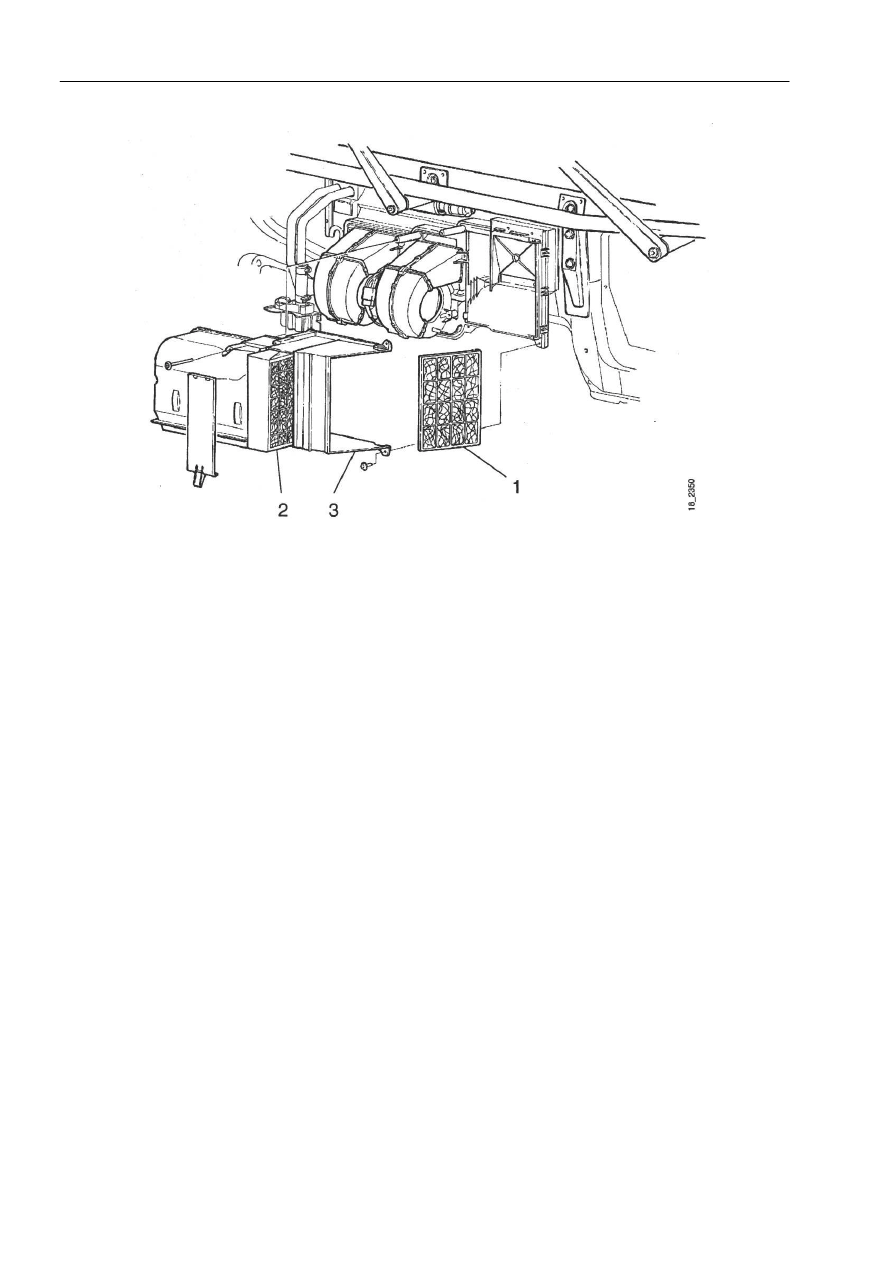

Снять фильтр грубой очистки 1 и фильтр кабины 2. Заметить направление, в котором
повернут фильтр кабины, поскольку он должен быть установлен в это же самое положение.


4

Снять наружный воздуховод 3.


5

Отсоединить кабель стеклоочистителей ветрового стекла и отсоединить шланги омывателя от
бачка у тройника, вынув их из двух зажимов.


6

Снять кронштейн для узла стеклоочистителя и решетчатой панели.


7

Отключить и отсоединить проводку, ведущую к резистору вентилятора и электродвигателю
вентилятора.










Теплообменник



18:03-01



3























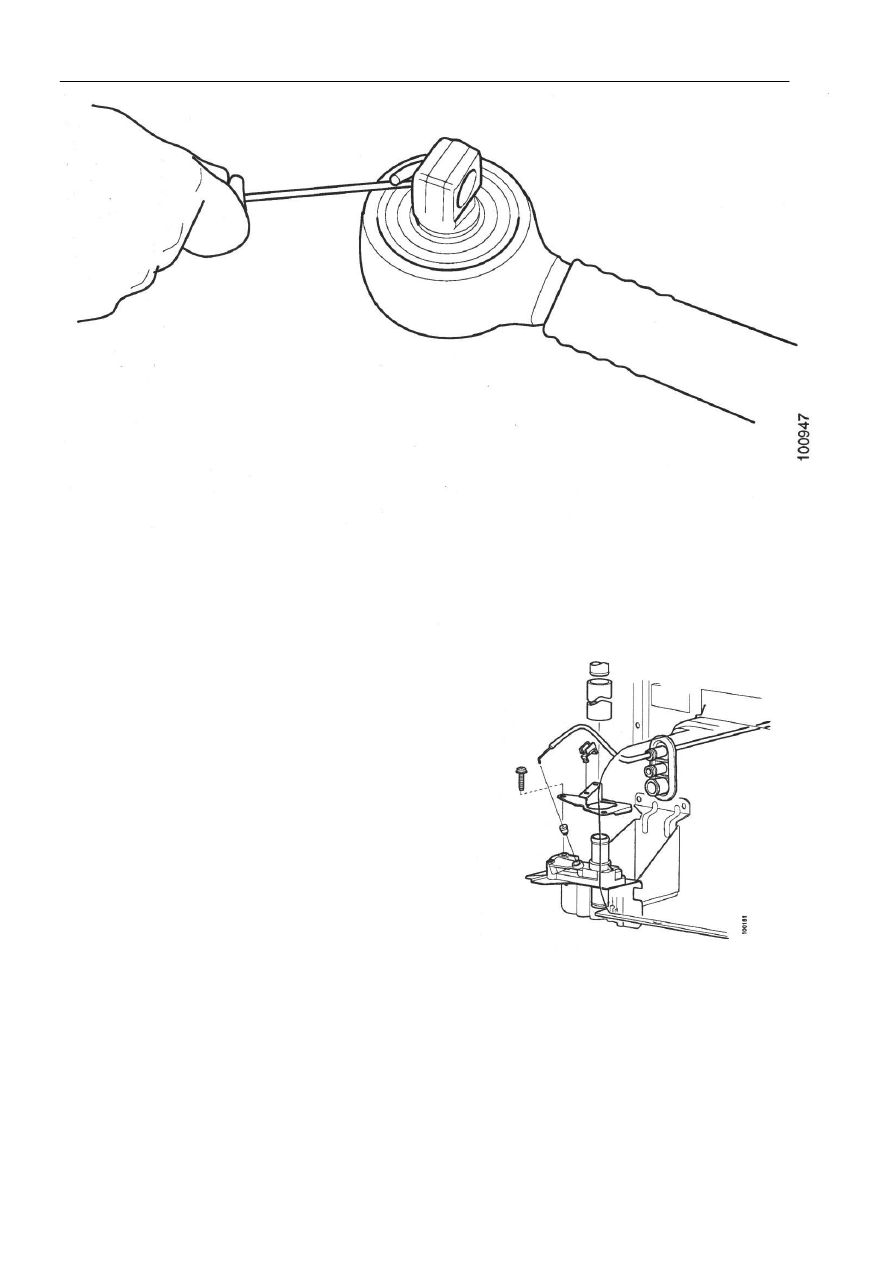

8

Отсоединить водяные трубки 7 у кронштейна 6, а
затем отсоединить кронштейн 4 у водяного
клапана 5.


9

Снять водяные трубки 7.


10  Отсоединить кабель и зажим от водяного клапана

5.


11  Отсоединить водяной клапан от кронштейна 4.

12  Отсоединить крышку теплообменника 8 и панель

9.


13  Отвернуть болт, крепящий теплообменник к его

корпусу, смотри направление, указанное стрелкой
на теплообменнике 10.


14  Извлечь теплообменник 10.

Кабель и зажим


Примечание: Следует соблюдать осторожность, поскольку в теплообменнике может оставаться
охлаждающая жидкость.







Теплообменник



18:03-01



4



Теплообменник



Установка



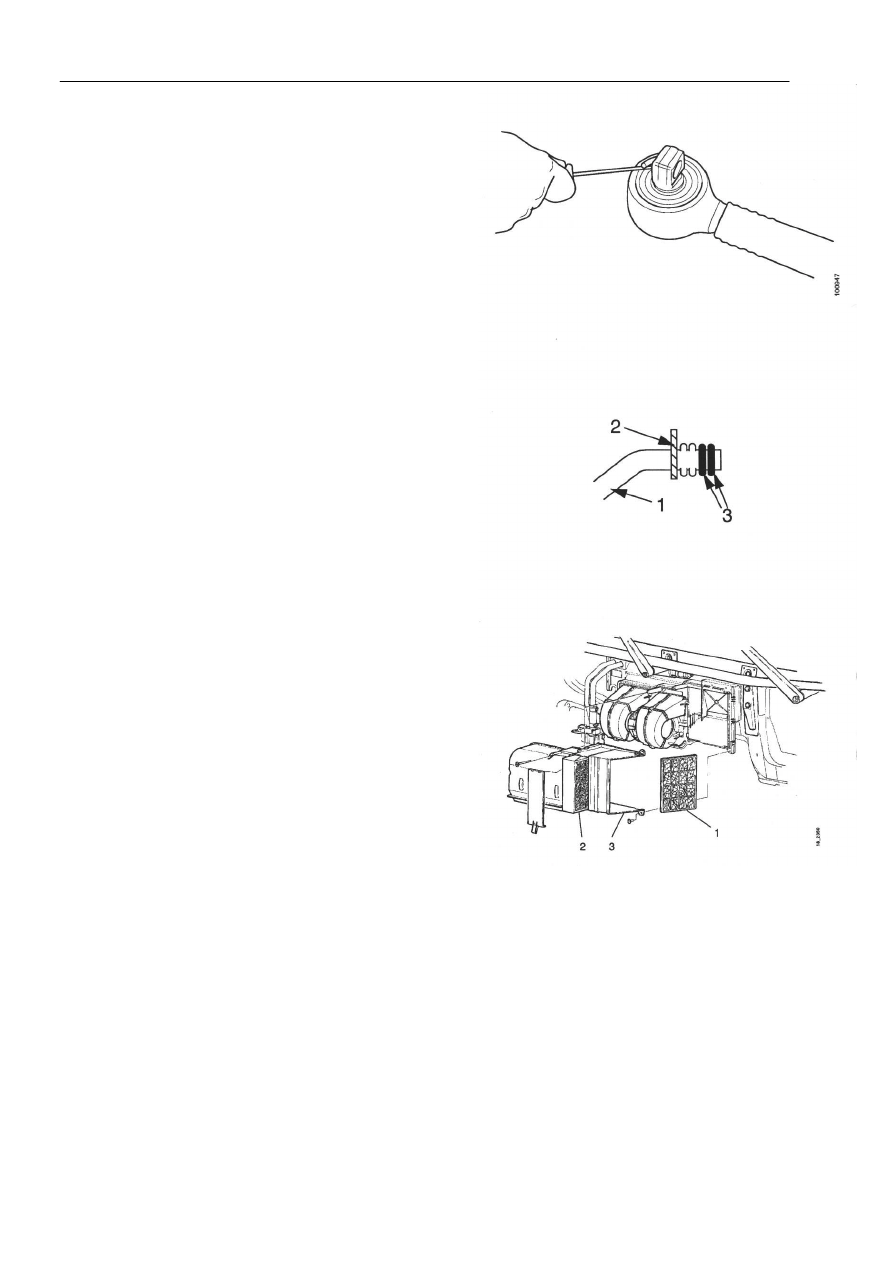

1

Установить новый теплообменник в рабочее
положение и привинтить его к его корпусу.



2

Установить крышку теплообменника 8 и панель 9.



3

Прикрепить водяной клапан к кронштейну 4.



4

Установить регулятор обогревателя,
расположенный внутри кабины, на "0". Закрыть
водяной клапан, повернув его рычаг против часовой
стрелки до конца. Прикрепить кабель и зажим к
водяному клапану 5.


5

Заменить уплотнительные кольца на водяных
трубках 7 и смазать их вазелином. Установить два
уплотнительных кольца на каждую трубку на
одной стороне фланца.

1

Водяная трубка

2

Кронштейн

3

Уплотнительные кольца

6

Подсоединить водяные трубки к клапану у
кронштейна 4. Установить водяные трубки,
прикрепив их к кронштейну 6. Крутящий момент
затяжки составляет 8 Нм.


7

Подсоединить проводку к резистору вентилятора и
электродвигателю вентилятора. Прикрепить
проводку к зажимам в корпусе теплообменника.



8

Установить кронштейн для узла стеклоочистителя и
решетчатой панели.



9

Подсоединить шланги омывателя к стеклоочистителям ветрового стекла и включить разъем.



10  Установить наружный воздуховод 3.



11  Установить фильтр грубой очистки 1 и фильтр кабины 2. Отметить, в каком направлении

необходимо повернуть фильтр кабины.



12  Установить решетчатую панель.



13  Залить охлаждающую жидкость. Смотри буклет "Система охлаждения", приведенный в

разделе 2.



Окончание работы:



1

Прогревать двигатель, пока он не достигнет рабочей температуры.



2

Убедиться в функционировании регулятора температуры, а также в отсутствии протечек
шлангов или трубных соединений.
