Кабина грузовиков Scania. Руководство - часть 102

Подсоединение к 9 л. двигателю



18:03-40



5

Установка

1

Откинуть кабину.


ВНИМАНИЕ!  Необходимо  всегда  откидывать  кабину  до  тех  пор,  пока  она  не  пройдет  точку
равновесия  и  не  достигнет  своего  конечного  положения.  Установить  клапан  переключения  в
положение  откидывания  вниз,  когда  кабина  находится  в  поднятом положении. При выполнении
работ под кабиной необходимо всегда использовать опору кабины.


2

Снять старые клиновидные ремни.


3

Отсоединить генератор 6 от его кронштейна.


4

Снять старый кронштейн генератора.


5

Установить новый кронштейн 3, используя старые
болты 5 и новый болт с буртиком 4 размерами
М12х140.


6

Установить компрессор 1 в рабочее положение.


7

Закрепить компрессор с помощью болтов с
буртиком 2 размерами М8х100.


8

Подключить электрический кабель, идущий от
компрессора, к разъему С44. Разъем крепится к
двигателю зажимом.


9

Установить генератор 6.

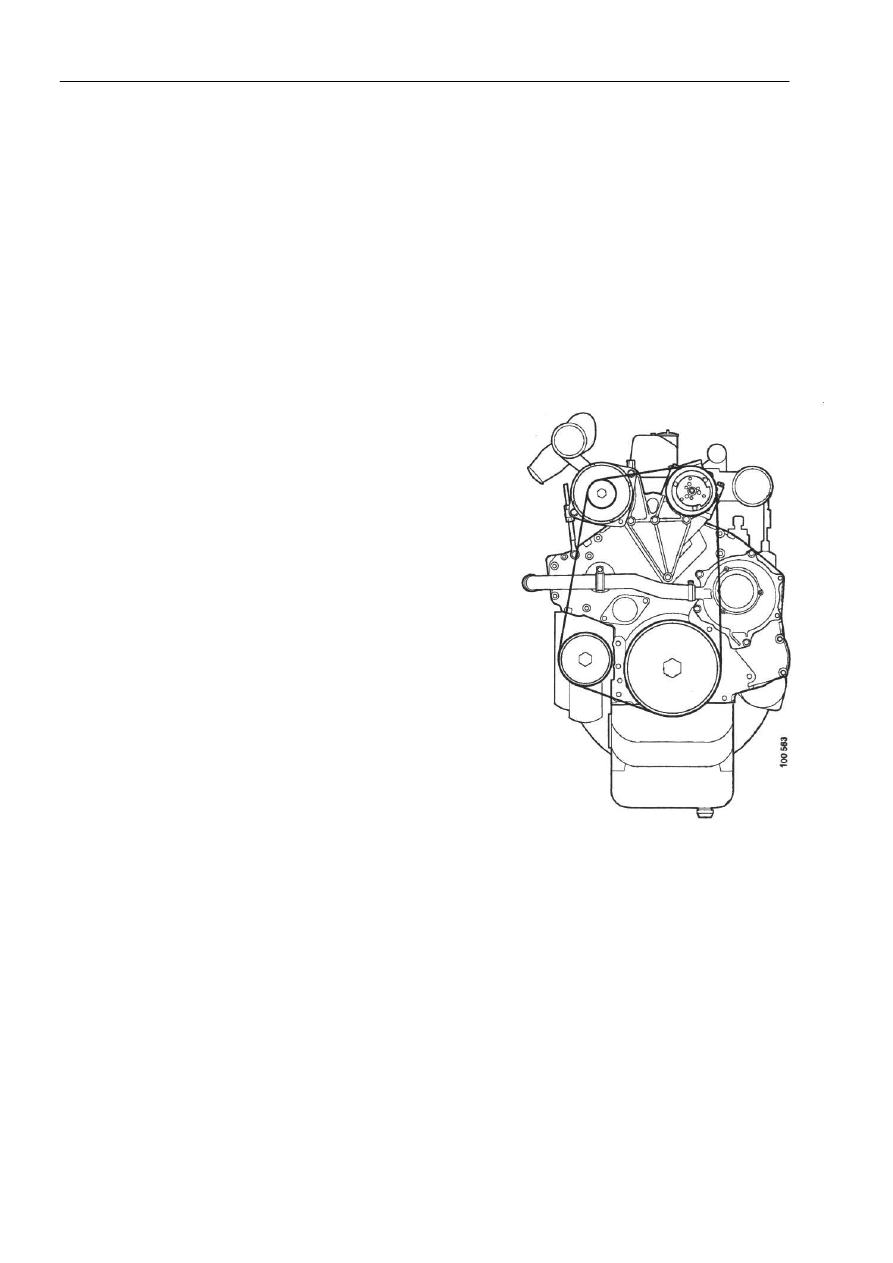

10  Установить новые ремни 7, как это показано на

рисунке. Убедиться в том, что длина ремней
одинакова.







Подсоединение к 9 л. двигателю



18:03-40



6

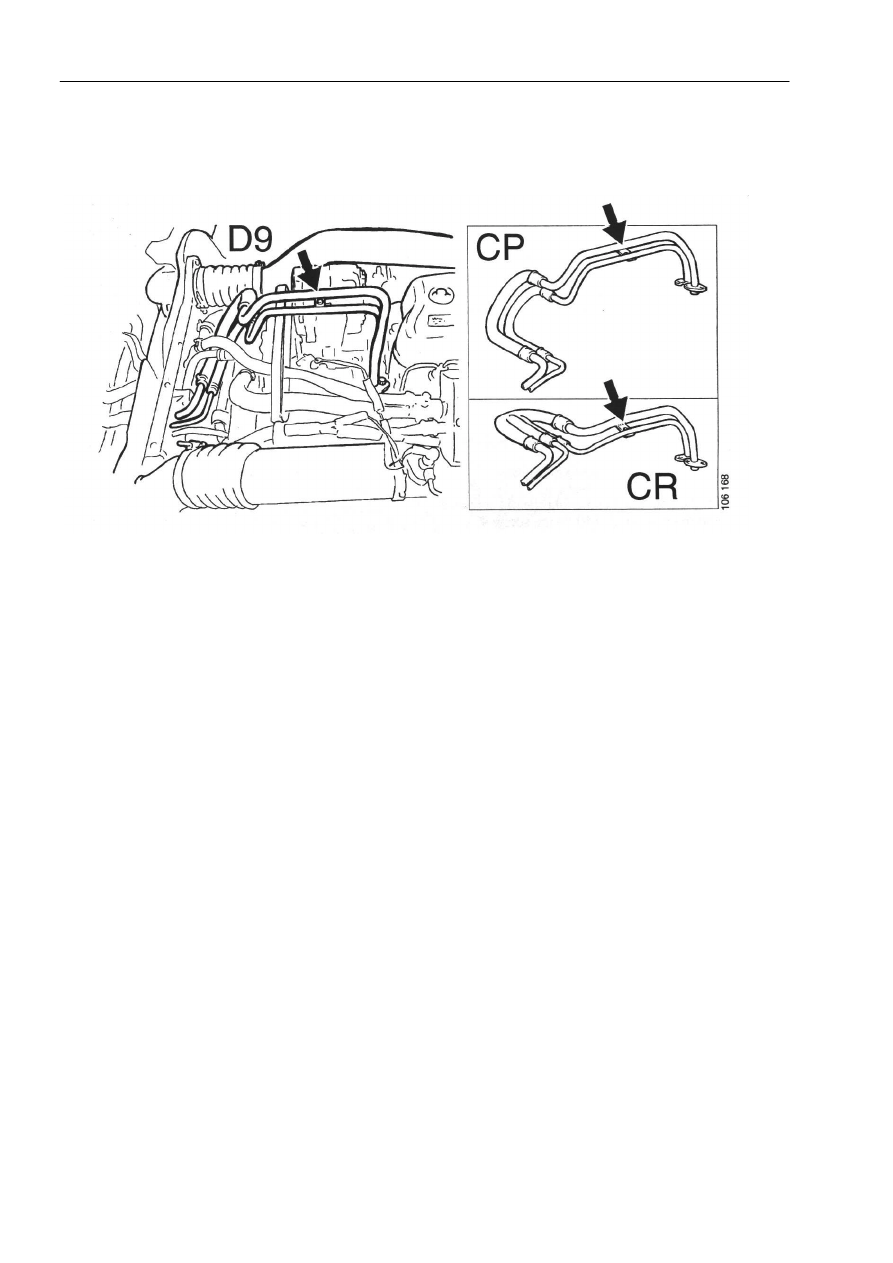

Трубки системы кондиционирования воздуха




Разводка трубок


















Стрелкой указана точка крепления трубок к двигателю.





Подсоединение к 9 л. двигателю



18:03-40



7

Описание

1

Открыть проходную втулку для трубок,
расположенную на верхней части радиатора.


2

Снять защитные заглушки с компрессора и торцов
трубок, ведущих к компрессору.


Примечание:  При  снятии  защитных  заглушек  с
компрессора  должен  раздаваться  шипящий  звук.  Этот
звук  является  подтверждением  того,  что  компрессор
герметичен и не пропускает влагу. В случае отсутствия
шипения компрессор не подлежит установке.

3

Смазать уплотнительные кольца, расположенные на
трубках, маслом PAG.


4

Привернуть трубки к компрессору.


5

Закрепить трубки в точке крепления к двигателю
при помощи болта с буртиком размером М8х20.


6

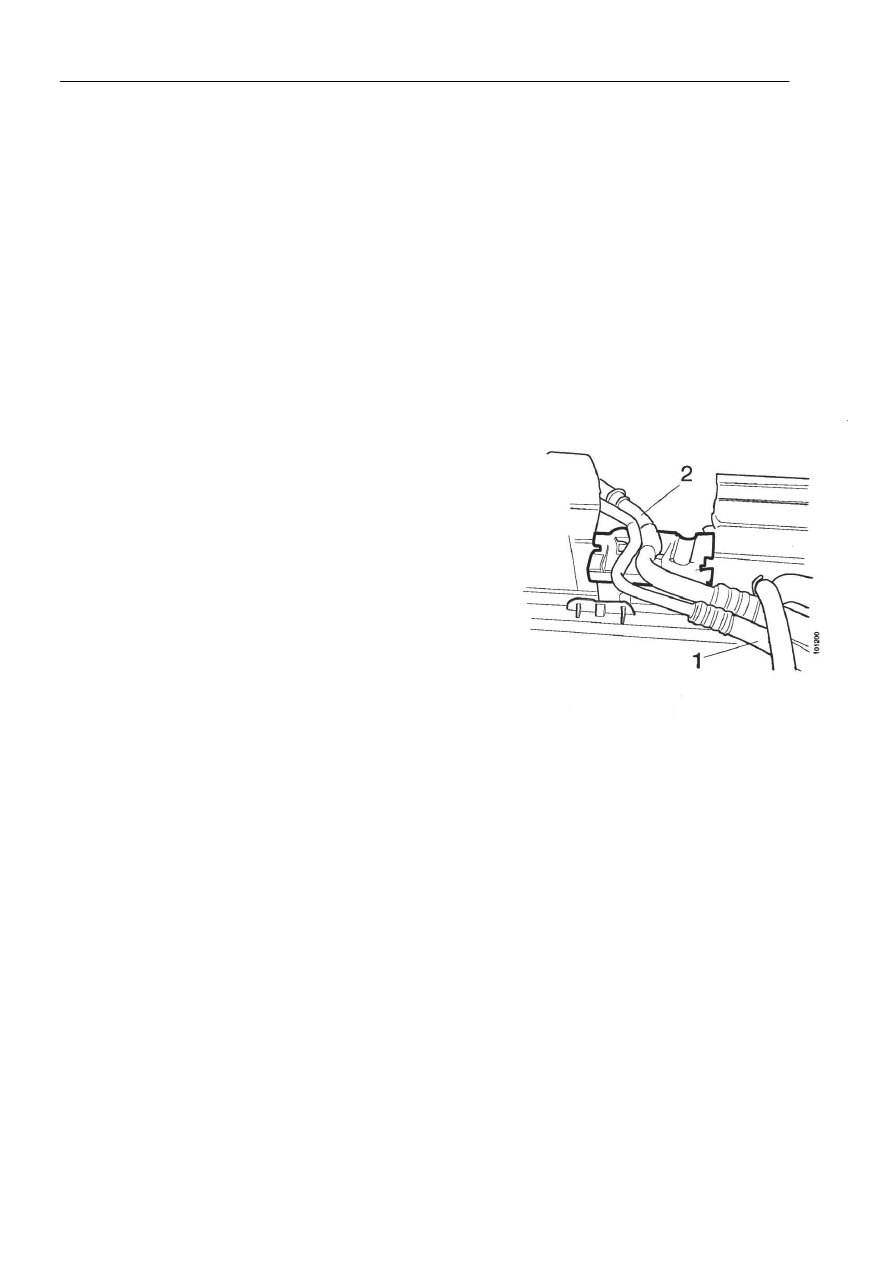

Поместить трубки 1 и 2 в паз проходной втулки для
трубок. Смотри рисунок.


7

Затянуть проходную втулку.


8

Опустить кабину.
















Подсоединение к 9 л. двигателю



18:03-40



8
