Подсоединение к 11 л. двигателю



18:03-40



13

Описание



Открыть проходную втулку для трубок, расположенную на верхней части радиатора.



Снять защитные заглушки с компрессора и торцов трубок, ведущих к компрессору.


Примечание: При снятии защитных заглушек с компрессора должен раздаваться шипящий звук.
Этот  звук  является  подтверждением  того,  что  компрессор  герметичен  и  не  пропускает  влагу.  В
случае отсутствия шипения компрессор не подлежит установке.


Смазать уплотнительные кольца, расположенные на трубках, маслом PAG.



Привернуть трубки к компрессору.



•

Вставить болт, ближайший к блоку цилиндров.


•

Установить торцы трубок в рабочее положение.


•

Повернуть монтажную пластину и затянуть болты.



Закрепить трубки в точке крепления к двигателю
при помощи болта с буртиком размером М8х20 и
гайки с буртиком М8.

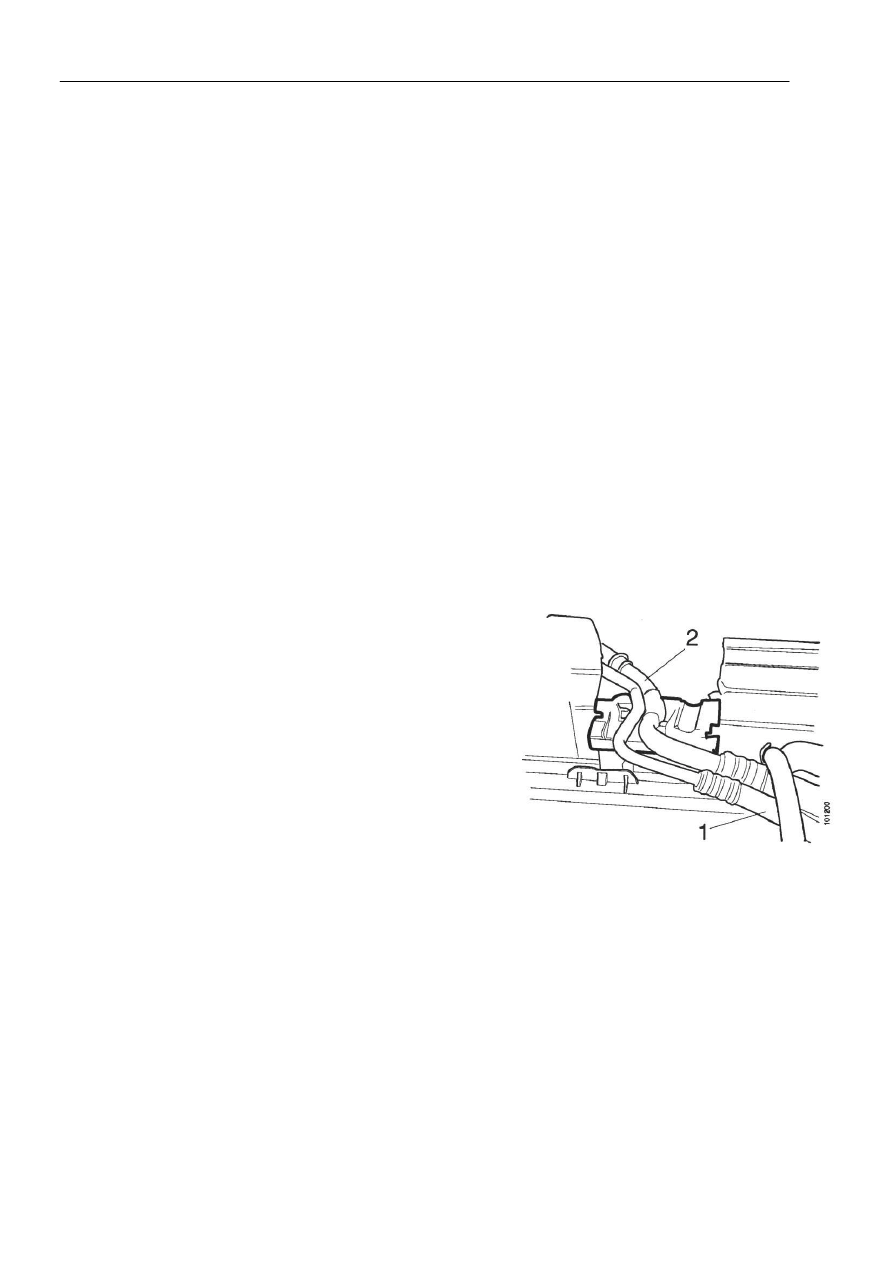

Кабины типа Р и R: Поместить трубки 1 и 2 в паз
проходной втулки для трубок. Смотри рисунок.


Кабина типа Т: Поместить трубку 2 в паз проходной

втулки для трубок.



Кабины типа Р и R: Затянуть проходную втулку
для трубок.



Кабины типа Р и R: Опустить кабину.
















Подсоединение к 11 л. двигателю



18:03-40



14

Подсоединение к 12 л. двигателю



18:03-40



15

Подсоединение к 12 л двигателю

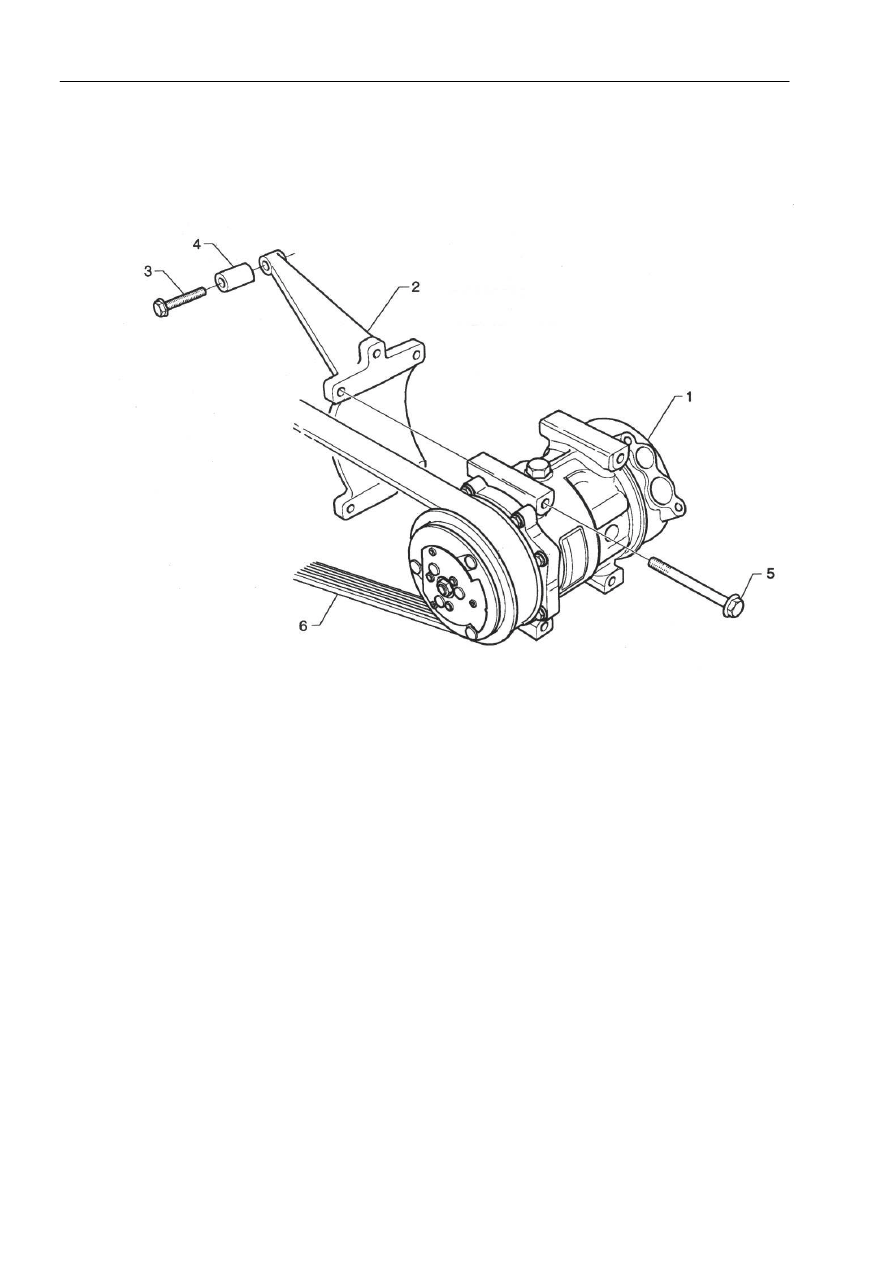

Компрессор и ременная передача

Спецификации




Общие технические данные



Смазочное масло, тип

масло PAG, часть № 584 077

Смазочное масло, количество

0,24 л



Крутящий момент затяжки



Масляная пробка компрессора

10 Нм





Подсоединение к 12 л. двигателю



18:03-40



16

Схема подсоединения
