Подключение проводки к кабине



18:03-40



45

7

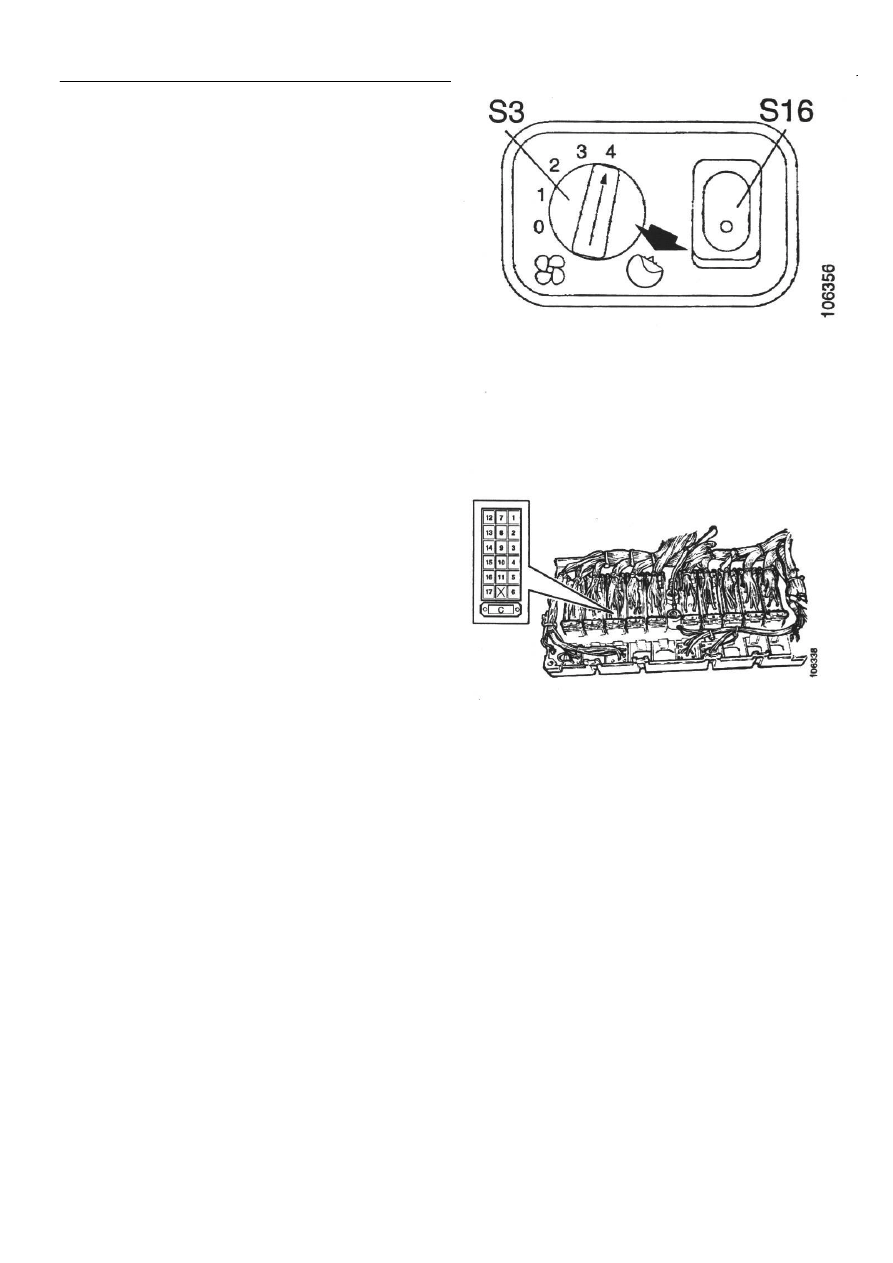

Снять наклейку с символа системы
кондиционирования воздуха (смотри позицию,
указанную стрелкой).


8

Протянуть кабель к устройству С69 на панели
соединителей, расположенной под центральным
электрическим блоком. Подключить следующие
соединения к устройству С69:



•

Снять и изолировать белый кабель (15КВ белый) на
штыре 8.


•

Установить кабель АС1 (серый) в новую кабельную
разводку к штырю 1.


•

Установить кабель АС2 (синий) в новую кабельную
разводку к штырю 2.


•

Установить кабель 15КВ (белый) в новую
кабельную разводку к штырю 8.


•

Установить кабель KD (красный) в новую
кабельную разводку к штырю 9.



9

Подключить кабель 15К (красный) к разъему С,
штырь 17, в центральном электрическом блоке Р2.










Подключение проводки к кабине



18:03-40



46

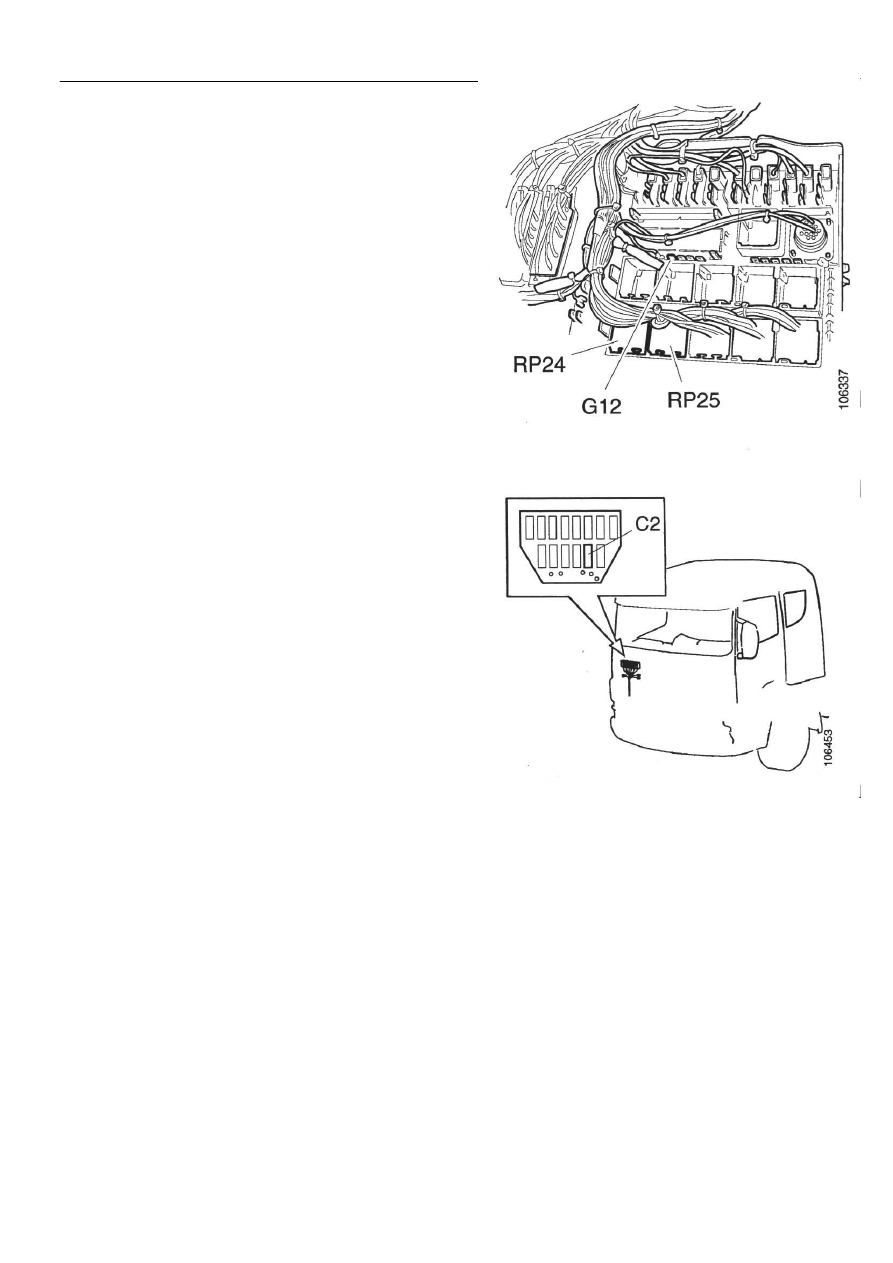

10  Установить держатели реле RP23 и RP24 в

центральный электрический блок, а затем
подключить кабель заземления 31 к штырю G12.


11  Установить реле R16 в держатель RP25, а реле R23

в держатель RP24.















12  Протянуть кабель АС2 (синий) к разъему С2 и

подсоединить его к штырю 9.


13  Установить накладки, расположенные под

приборной панелью.










Окончание работ



18:03-40



47

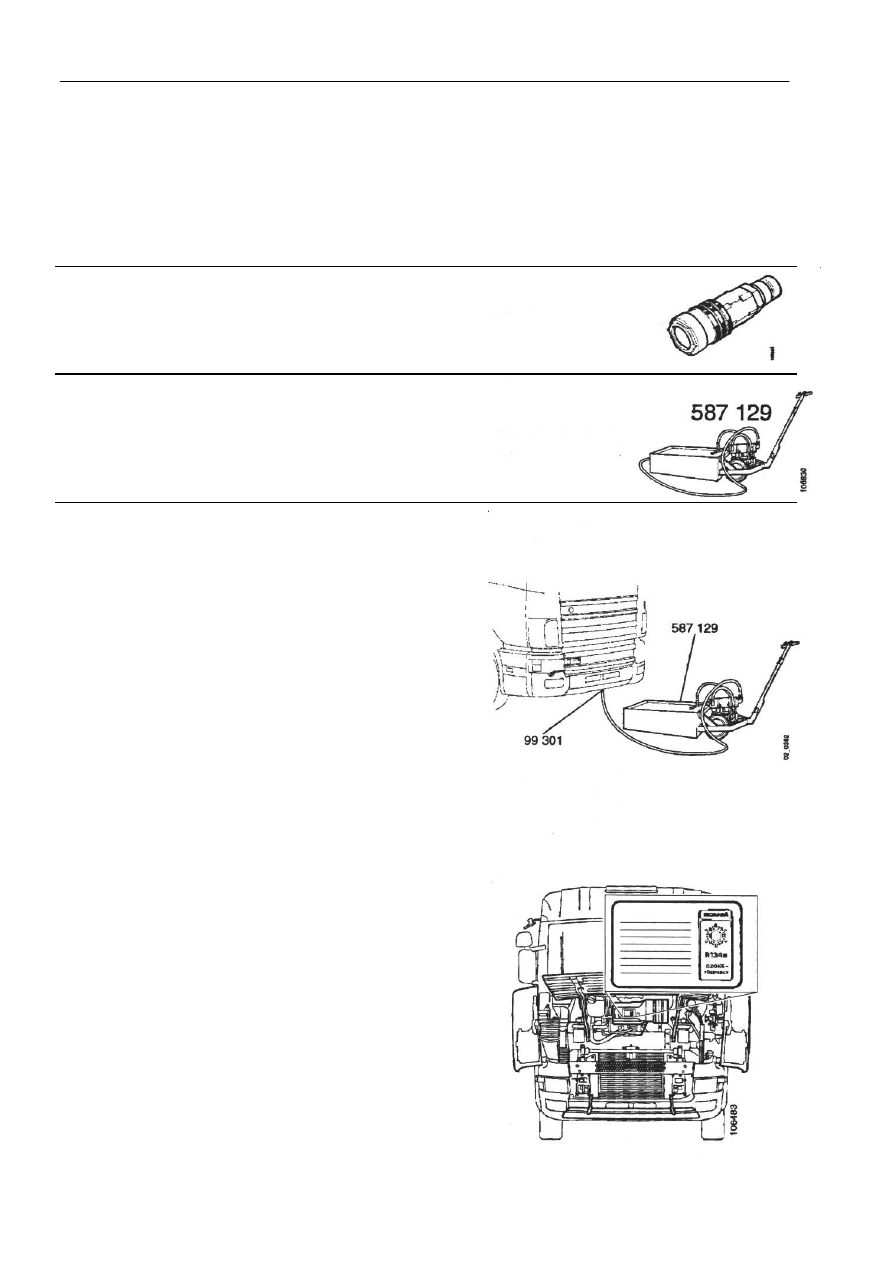

Окончание работ



Окончательная сборка



Специальные инструменты


Номер

Наименование

Панель инструментов

Рисунок

99 301





Переходник для
охлаждающей
жидкости


D5

587 129

Заправочное
устройство





---








Описание

1

Установить кронштейн узла стеклоочистителя и
решетчатой панели.


2

Подсоединить шланги омывателя к щеткам
стеклоочистителя ветрового стекла и подключить
разъем.


3

Установить решетчатую панель.


4

Залить охлаждающую жидкость. Использовать
переходник 99 301 и заправочное устройство 587
129.


5

Вакуумировать и заправить устройство
кондиционирования воздуха. Смотри раздел
"Работа с хладагентом".


6

Поместить наклейку "R134а" на компрессор
системы кондиционирования воздуха так, чтобы
она была четко видна, когда кабина находится в
откинутом положении, или капот поднят.
Поместить другую наклейку на узел обогревателя.









Окончание работ



18:03-40



48

Необходимые проверки


1

Проверить правильность функционирования рециркуляционного электродвигателя,
электродвигателя вентилятора и соединения компрессора.



•

Переключатель S16 в положении 1 должен посылать напряжение с устройства С2-9 к
соединению компрессора.



•

Переключатель S16 в положении 2 должен посылать напряжение с устройства С2-9 и
открывать рециркуляционную заслонку.


2

Проверить устройство кондиционирования воздуха на предмет отсутствия протечек. Смотри
раздел "Работа с хладагентом".


3

Включить двигатель и прогреть его до рабочей температуры.


4

Проверить регулировку температуры. Стереть все коды неисправностей. Убедиться в
отсутствии протечек трубных соединений.
