Кабина грузовиков Scania. Руководство - часть 82

1 710 141



18:02-02





Выпуск 1

ru

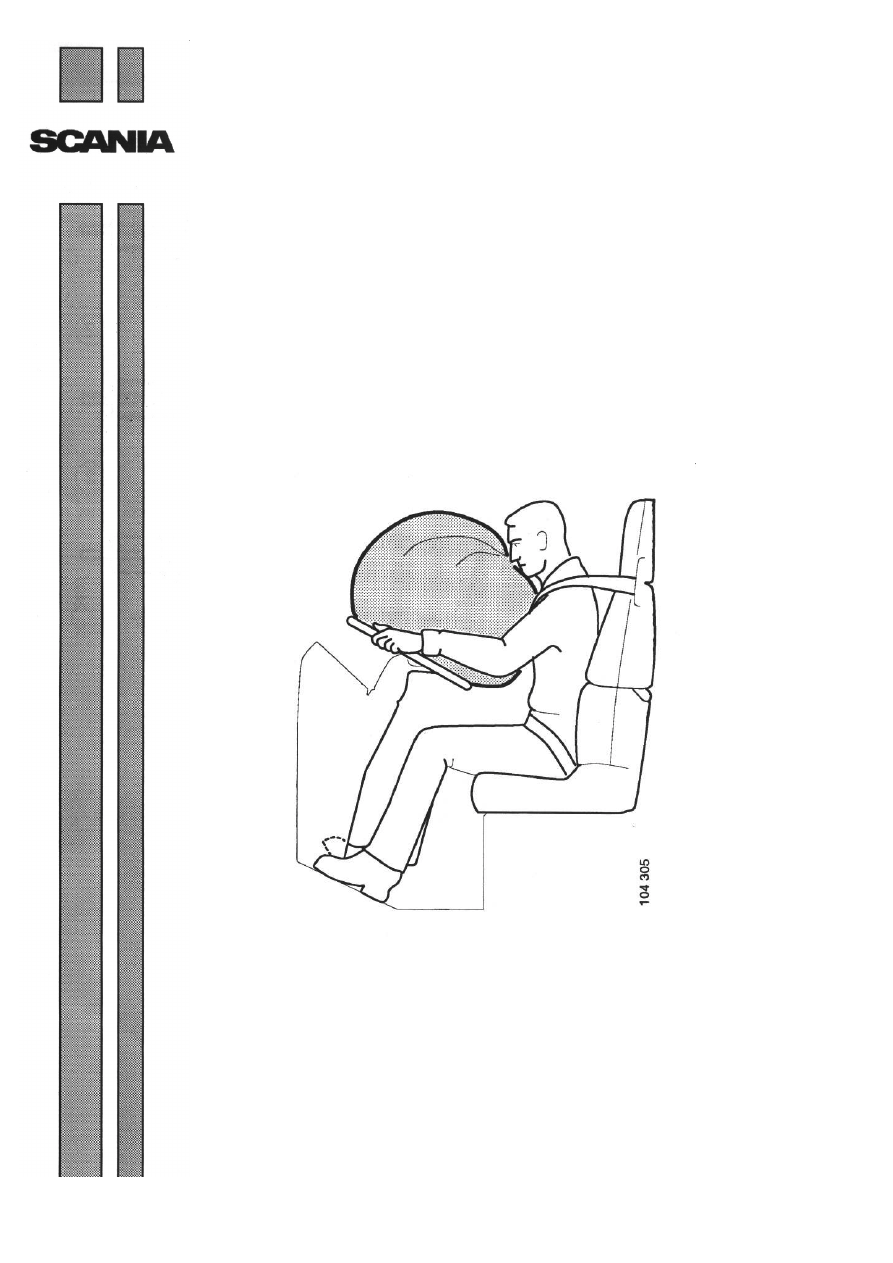

Натяжное устройство ремня

безопасности и подушка безопасности





Техническое описание и руководство по ремонту



Оглавление



18:02-02



2

Оглавление




Техническое описание

Общие сведения .........................................................3

Ремень безопасности с натяжным устройством
ремня безопасности ...................................................4

Воздушная подушка безопасности...........................5

Контактная катушка ..................................................6

Блок управления.........................................................7

Сигнальная лампа ......................................................7



Руководство по ремонту

Ремень безопасности с натяжным устройством
ремня безопасности, замена....................................10

Воздушная подушка безопасности, замена ...........14

Контактная катушка, замена...................................18

Блок управления, замена .........................................21

Чистка .......................................................................23

Утилизация...............................................................25






























Техническое описание



18:02-02



3



Общие сведения

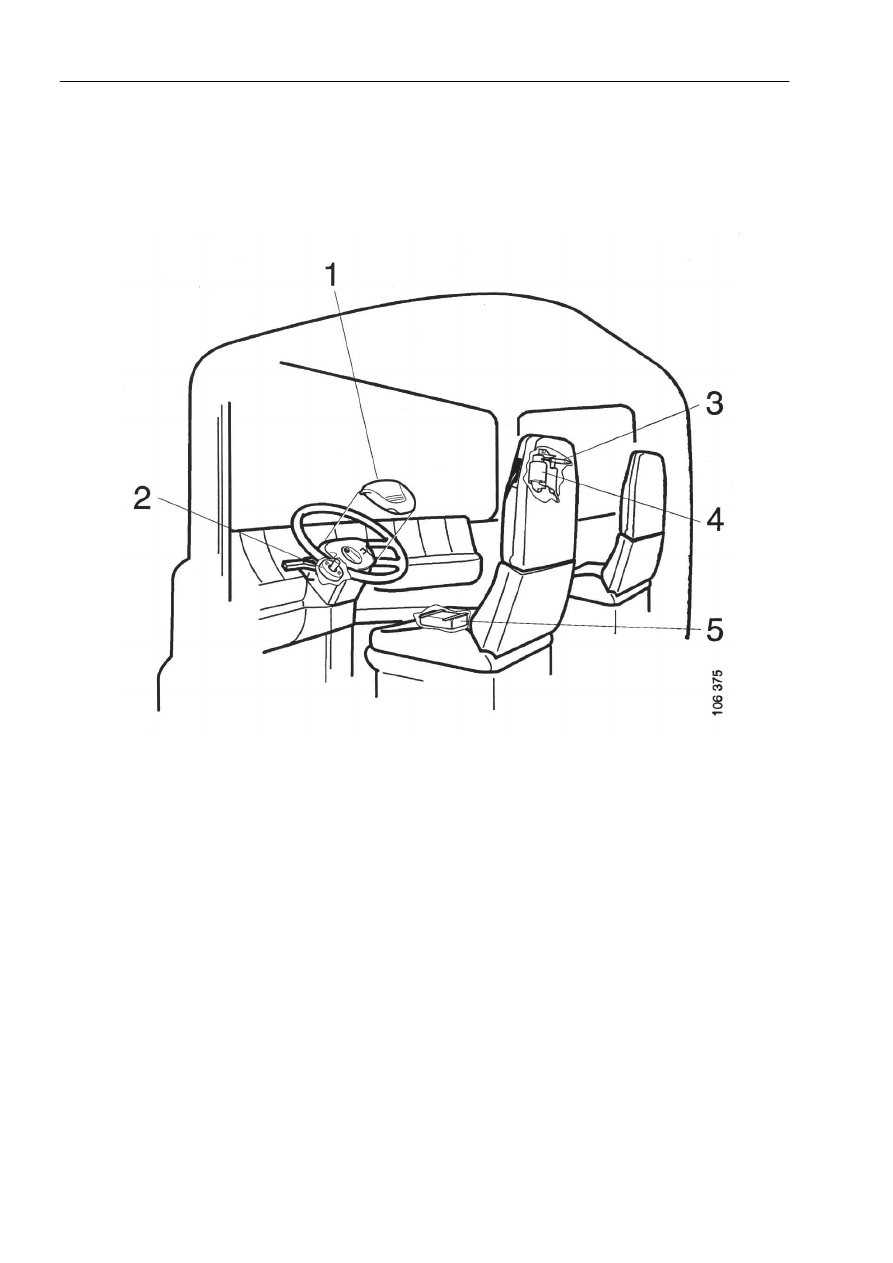

Воздушная подушка безопасности и натяжное устройство ремня безопасности подсоединены к
одному блоку управления.






























1.  Воздушная подушка безопасности
2.  Контактная катушка
3.  Натяжное устройство ремня безопасности
4.  Катушка ремня безопасности
5.  Блок управления
















Техническое описание



18:02-02



4

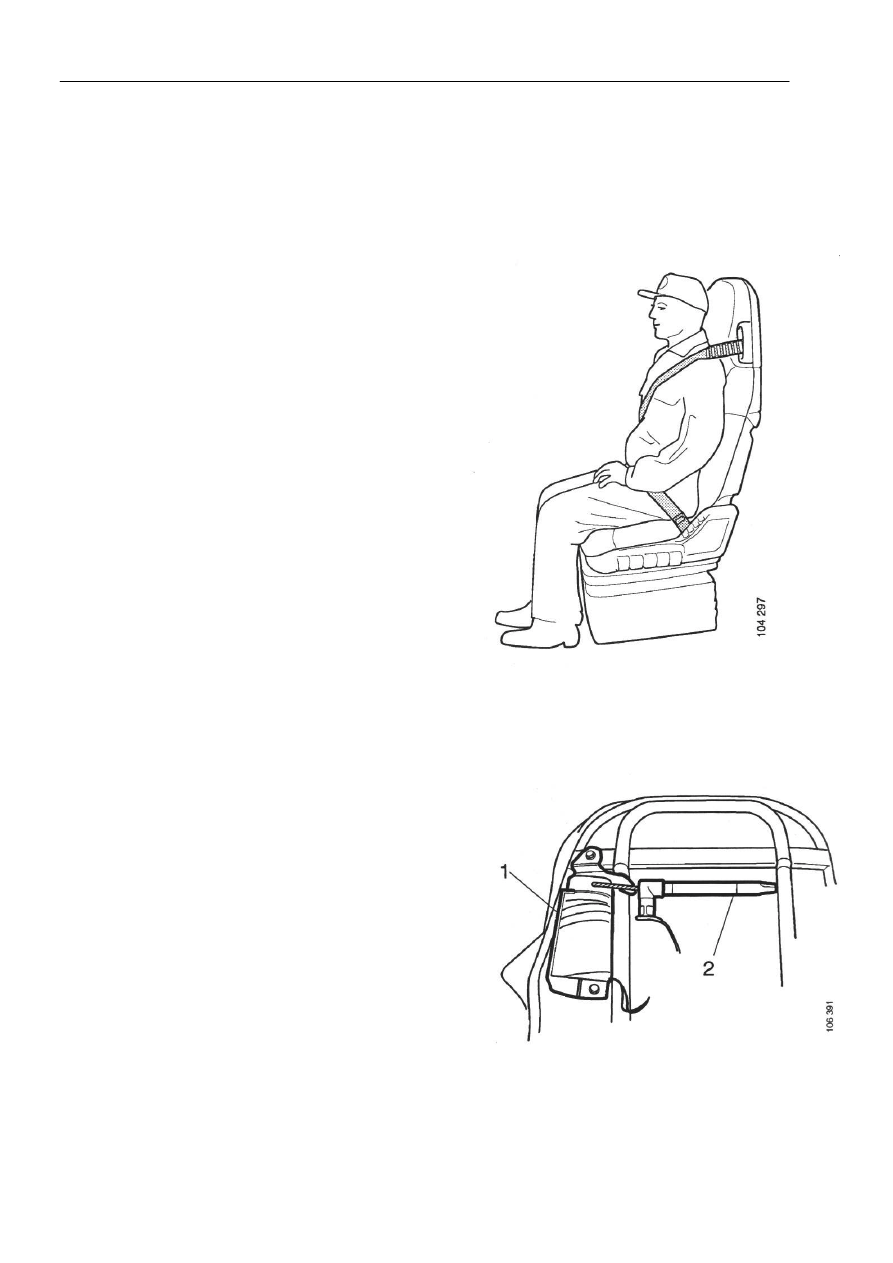

Ремень безопасности с натяжным устройством ремня
безопасности




Принцип действия


При столкновении натяжное устройство ремня
безопасности втягивает ремень на 75 мм или с
максимальным усилием 100 кг. Все натяжные
устройства ремней безопасности автомобиля
срабатывают одновременно. Они срабатывают даже в
том случае, когда кресла не заняты.














Натяжное устройство ремня
безопасности

Блок управления постоянно контактирует с
детонатором натяжного устройства ремня
безопасности. В случае столкновения детонатор
приводится в действие.

При срабатывании детонатора натягивается стальной
тросик, поэтому катушка ремня безопасности
втягивает ремень. Одновременно с этим происходит
блокировка ремня.








1

Катушка ремня безопасности

2

Натяжное устройство ремня
безопасности
