Кабина грузовиков Scania. Руководство - часть 80

Газовая пружина и тросик



18:02-01



93

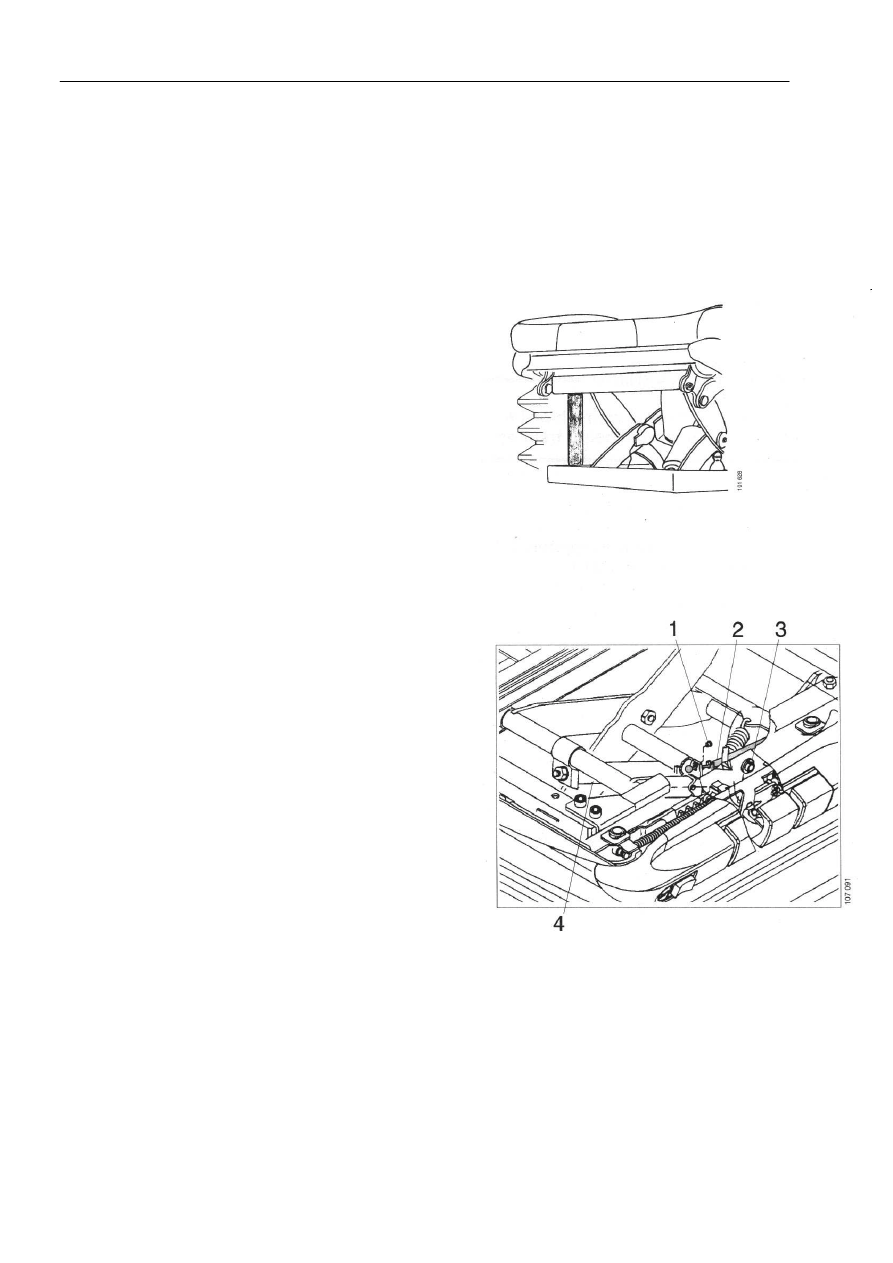

Тросик для газовой пружины в кресле средней комфортности типа
Medium A



ВНИМАНИЕ!  Необходимо всегда фиксировать кресло распоркой для предотвращения
зажимания конечностей.




1

Снять сиденье кресла.


2

Снять запорные планки 1 и 3.


3

Отсоединить тросик 2 от кронштейна.













После установки нового тросика проверить функцию
регулировки высоты. Если она не работает или
блокируется, необходимо отрегулировать длину
тросика.

4

Затягивать контргайки после каждой регулировки
тросика.

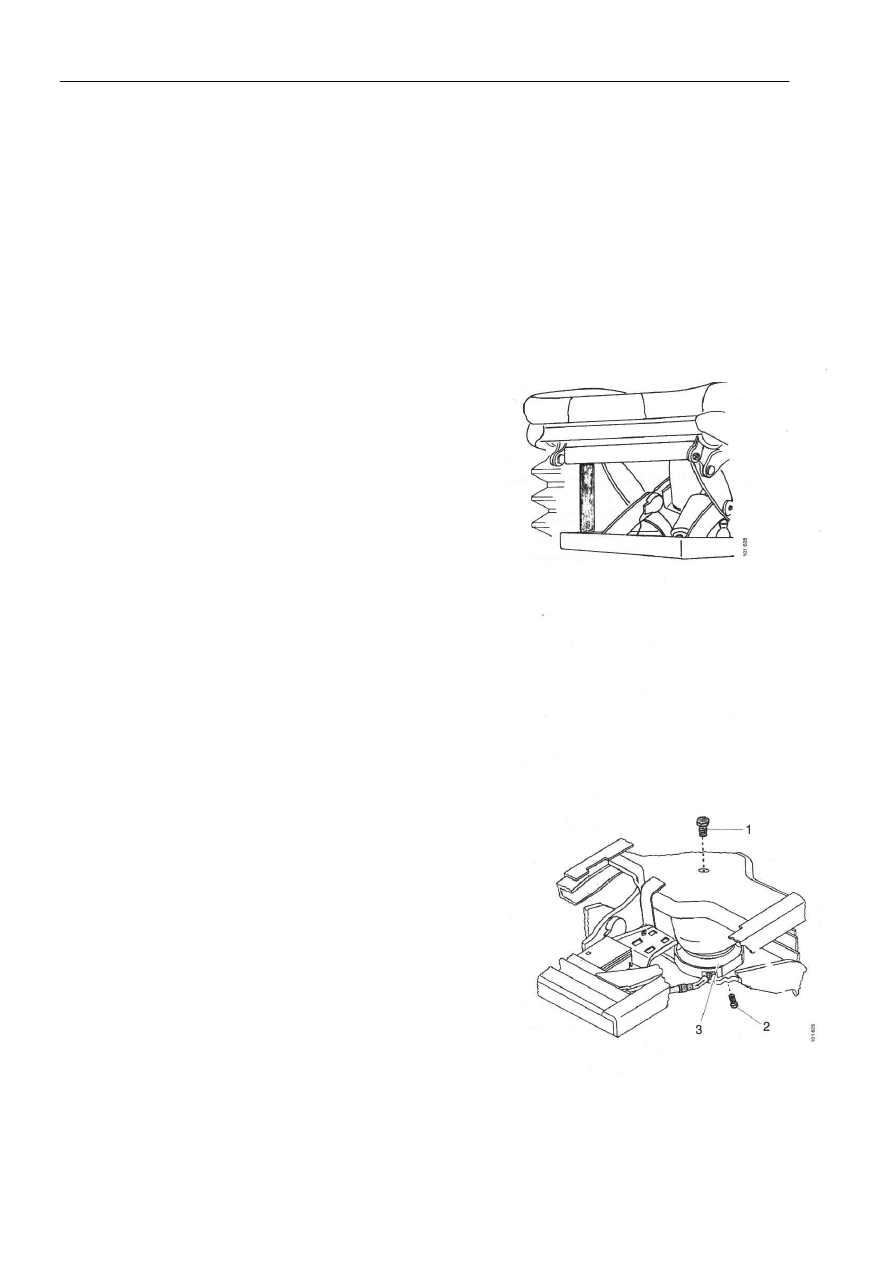

Пневматическая рессора



18:02-01



94



Пневматическая рессора




Пневматическая рессора



ВНИМАНИЕ! Необходимо всегда фиксировать кресло распоркой для предотвращения
зажимания конечностей.



1

Снять кресло.


2

Вручную перевести кресло в максимальное верхнее
положение и зафиксировать его с помощью
распорки.













3

Снять сиденье кресла.


4

Извлечь болты 1 и 2.


5

Отсоединить воздушные шланги и извлечь
пневматическую рессору 3.







В процессе установки убедиться в том, что воздушные
шланги не зажаты, а пневматическая рессора не
скручена.






Электронные части



18:02-01



95



Электронные части

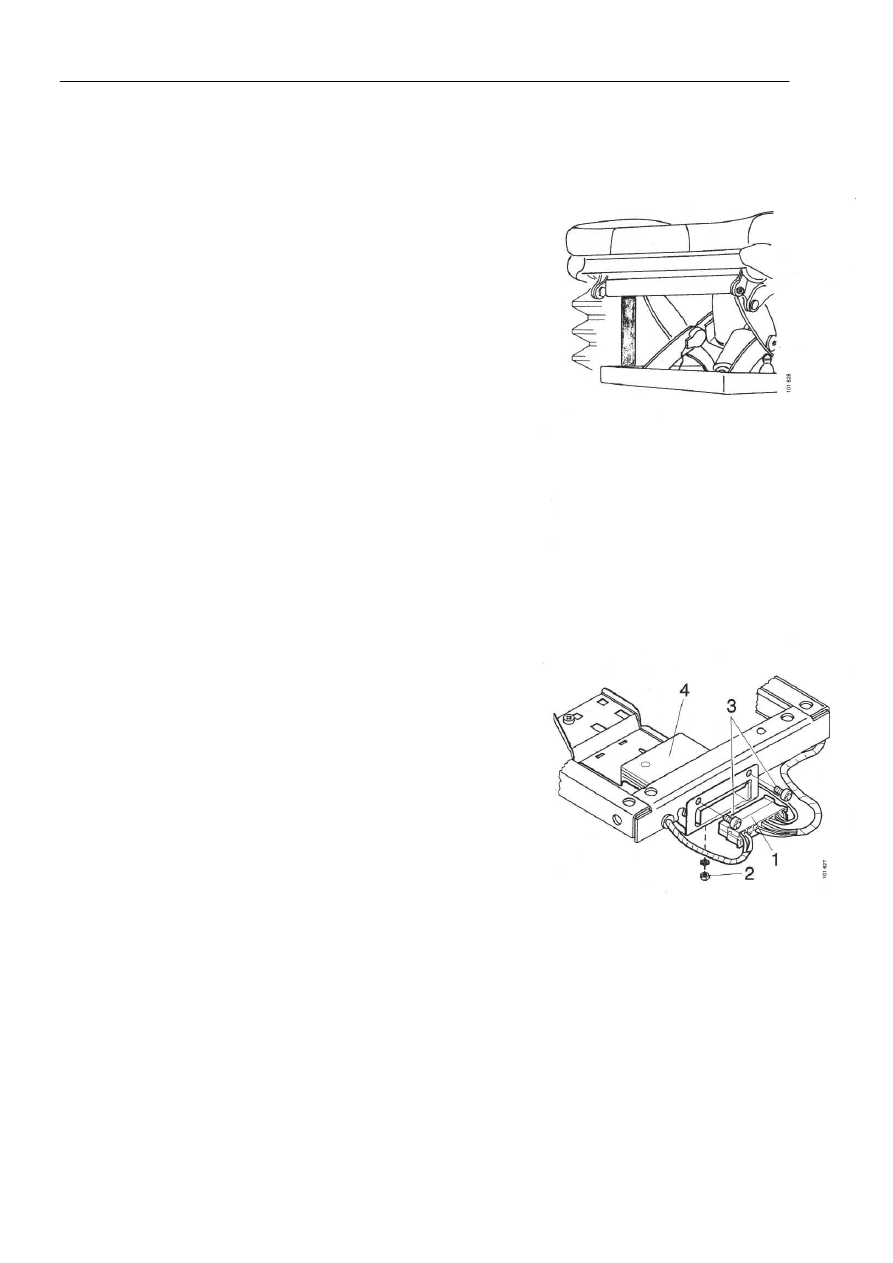

Блок управления


ВНИМАНИЕ! Необходимо всегда фиксировать кресло
распоркой для предотвращения зажимания
конечностей.


1

Снять сиденье кресла.


2

Установить устройство регулировки высоты в
максимальное верхнее положение.


3

Откинуть переднюю часть кресла как можно выше
и зафиксировать ее с помощью распорки.










4

Снять переднюю пластиковую панель.


5

Отключить разъем 1 от блока управления 4.


6

Сбои в работе блока управления могут быть
вызваны окислением штырей разъема. В этом
случае необходимо отключить разъем, а затем
подключить его вновь.


7

Снять крепежную гайку 2.


8

Извлечь крепежные болты 3.













Электронные части



18:02-01



96

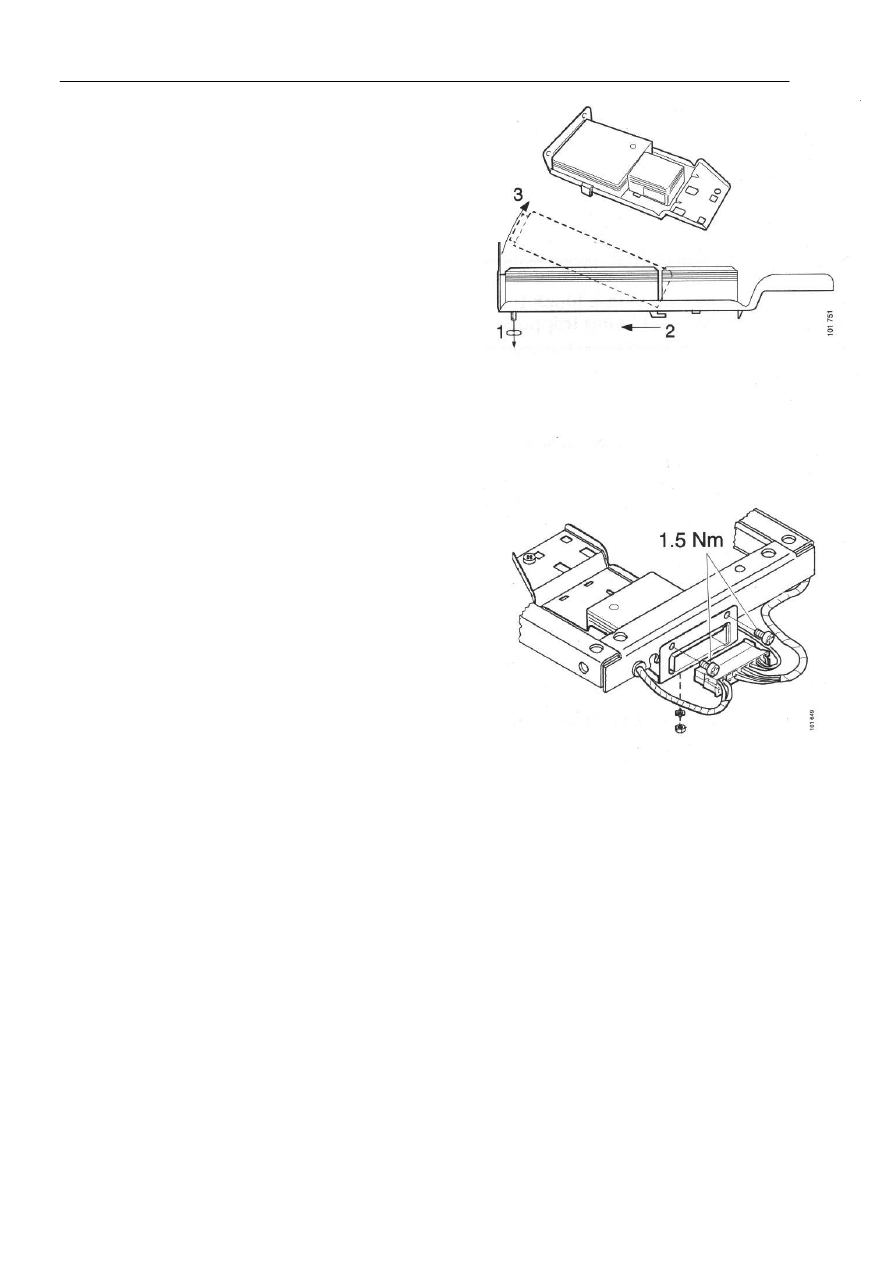

9

Извлечь блок управления.





















Установить на место новый блок управления и затянуть
болты с крутящим моментом затяжки 1,5 Нм.
