Кабина грузовиков Scania. Руководство - часть 79

Ремень безопасности



18:02-01



89



Кресла, изготовленные по американским стандартам


Нижеприведенная информация относится к креслам,
соответствующим стандартам, принятым в США.
Ремень безопасности проходит из нижней части спинки
кресла к кронштейну в стенке кабины. Кронштейн
расположен позади стенки отсека для одежды.

В процессе установки нанести герметизирующий состав
на болты и затянуть их согласно крутящему моменту,
приведенному на рисунках.







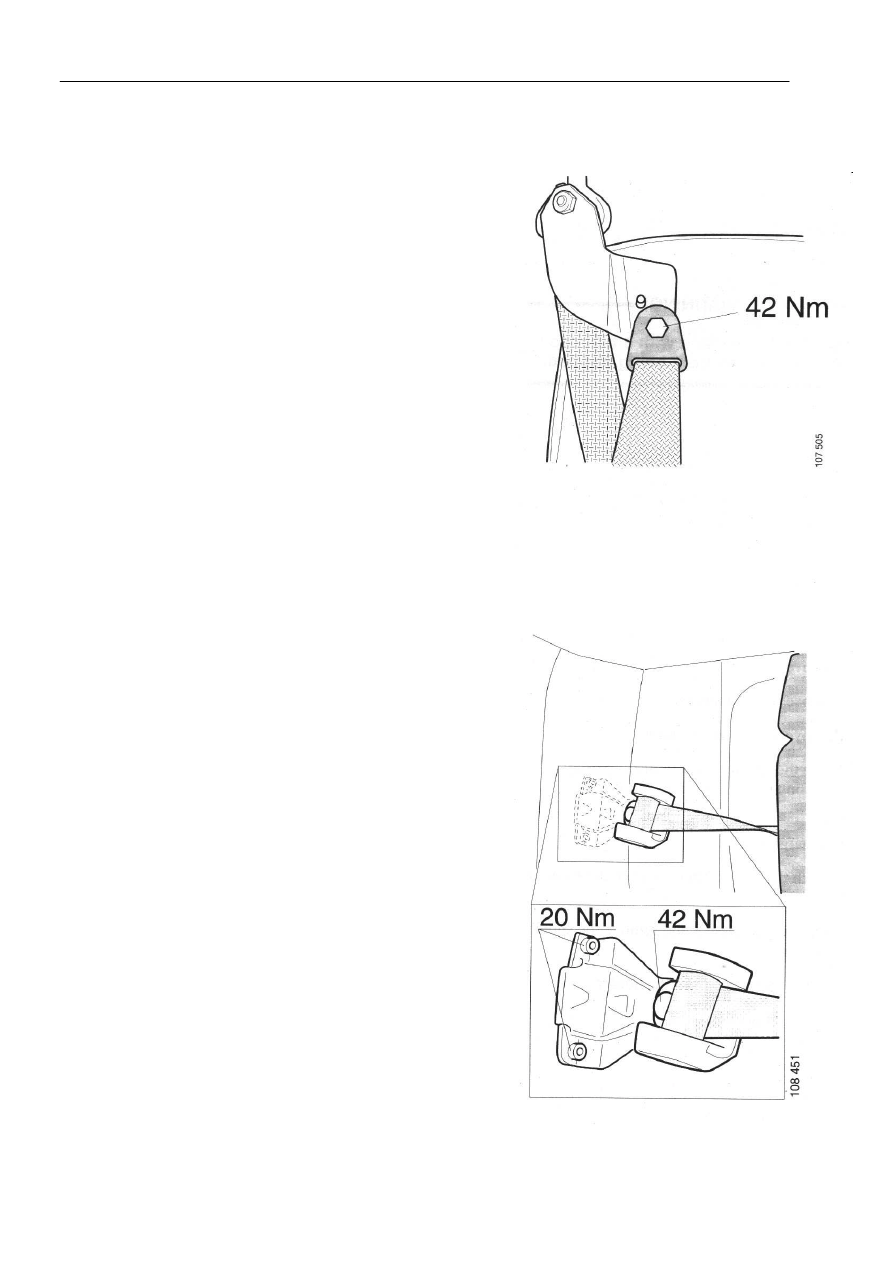

Крепление ремня безопасности в
спинке кресла






























Крепление ремня безопасности в
стенке кабины

Амортизатор и тросик



18:02-01



90

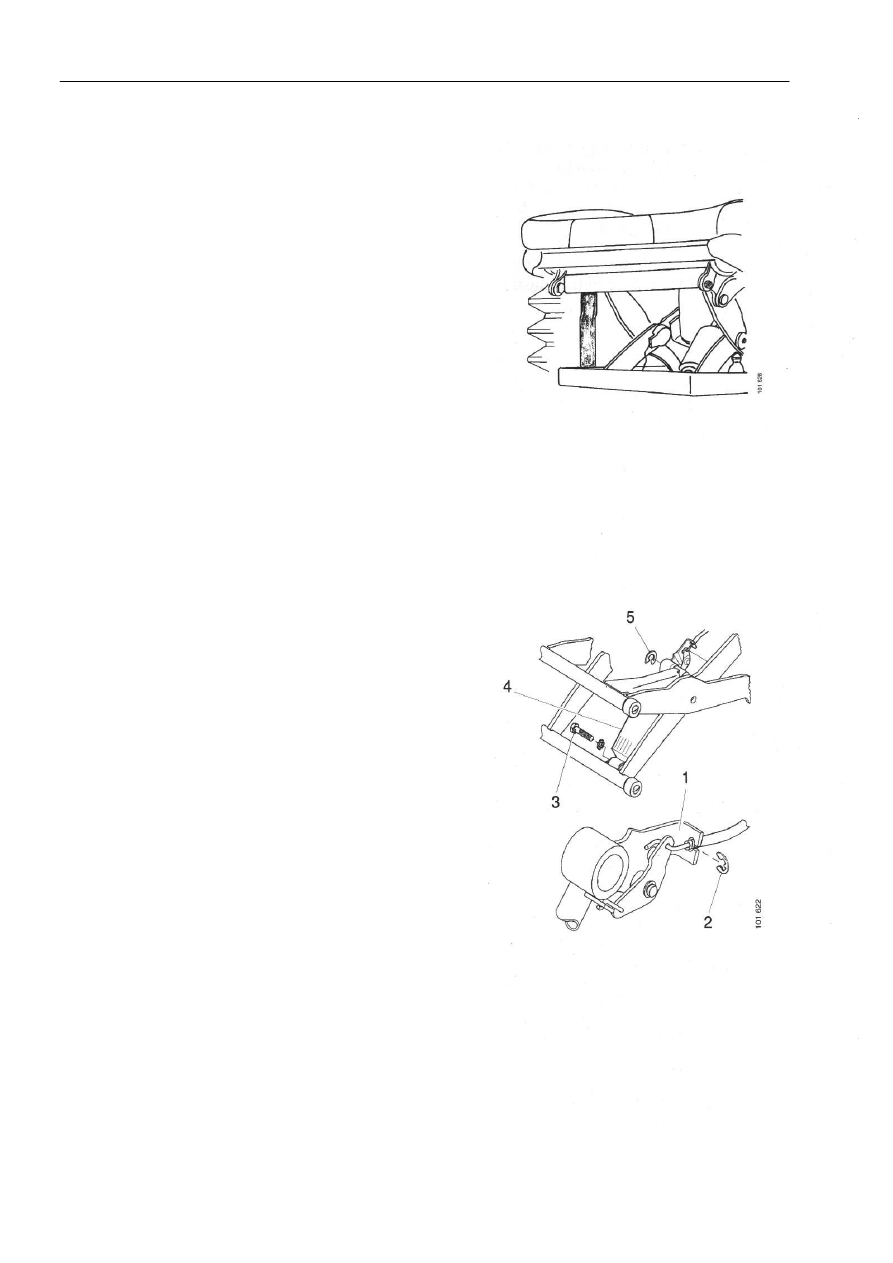

Амортизатор и тросик



Амортизатор


ВНИМАНИЕ! Необходимо всегда фиксировать кресло
распоркой для предотвращения зажимания
конечностей.










1

Снять кресло.


2

Снять сиденье кресла.


3

Снять запорные планки 2 и 5.


4

Вручную перевести сиденье в максимальное
верхнее положение и закрепить его с помощью
распорки.


5

Стравить сжатый воздух.


6

Отсоединить защитный чехол от передней части
кресла.


7

Отвернуть болт 3 и снять амортизатор 4.


8

Извлечь тросик из держателя 1.

















Амортизатор и тросик



18:02-01



91

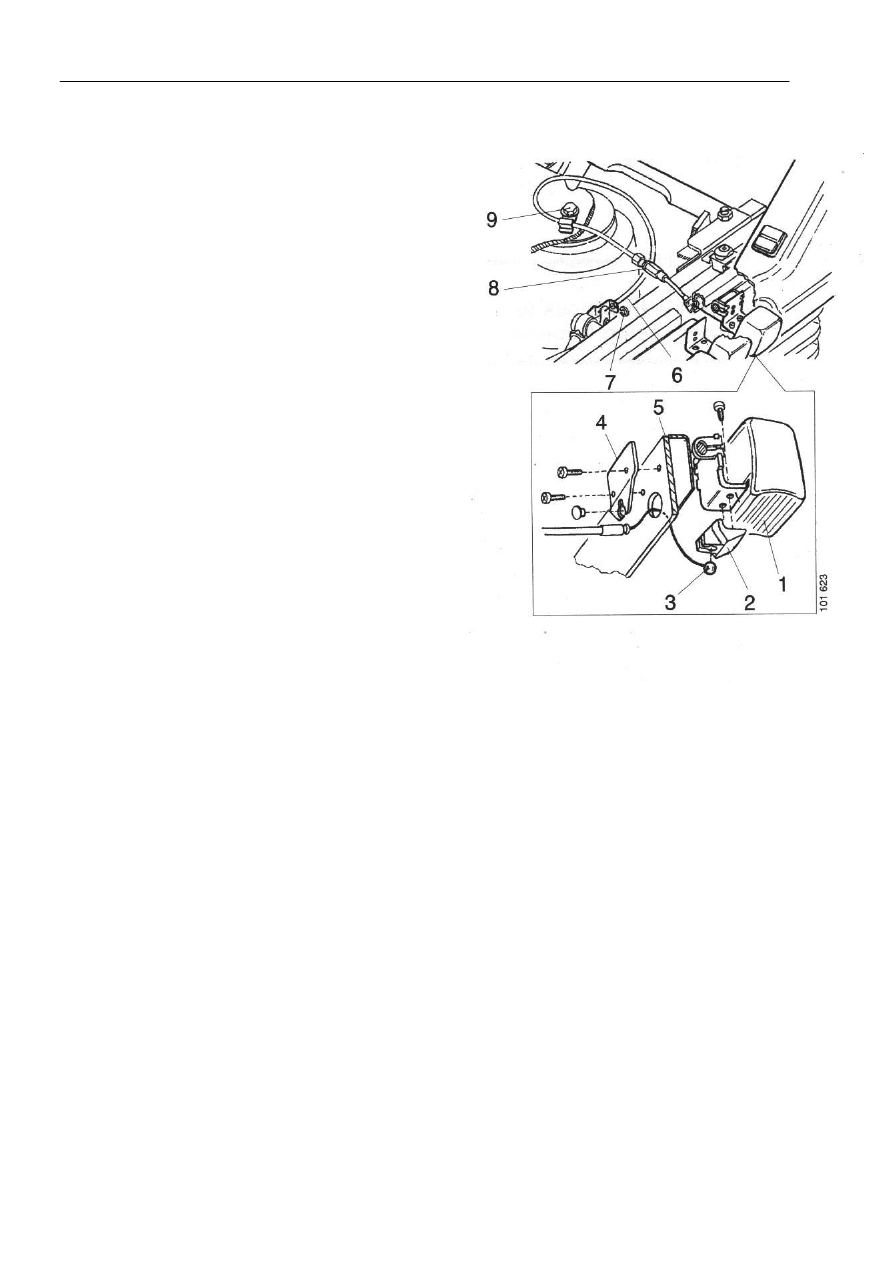

Тросик для установки амортизатора


1

Снять сиденье кресла.


2

Извлечь болт 9.


3

Снять запорную планку 7.


4

Отсоединить тросик 6 от амортизатора.


5

Отсоединить кронштейн 4 от рамы 5.


6

Отсоединить кронштейн 2 от кнопки 1. Вытянуть
тросик из-под кнопки. Отсоединить кронштейн от
тросика.









При установке нового тросика необходимо смазать
консистентной смазкой шарик 3, перед тем как
устанавливать его в кронштейн 2.

Примечание: Проверка положения установки
мягкой/жесткой амортизации: если не достигается
максимальное ударное воздействие, отрегулировать
установочный болт 8.



















Газовая пружина



18:02-01



92

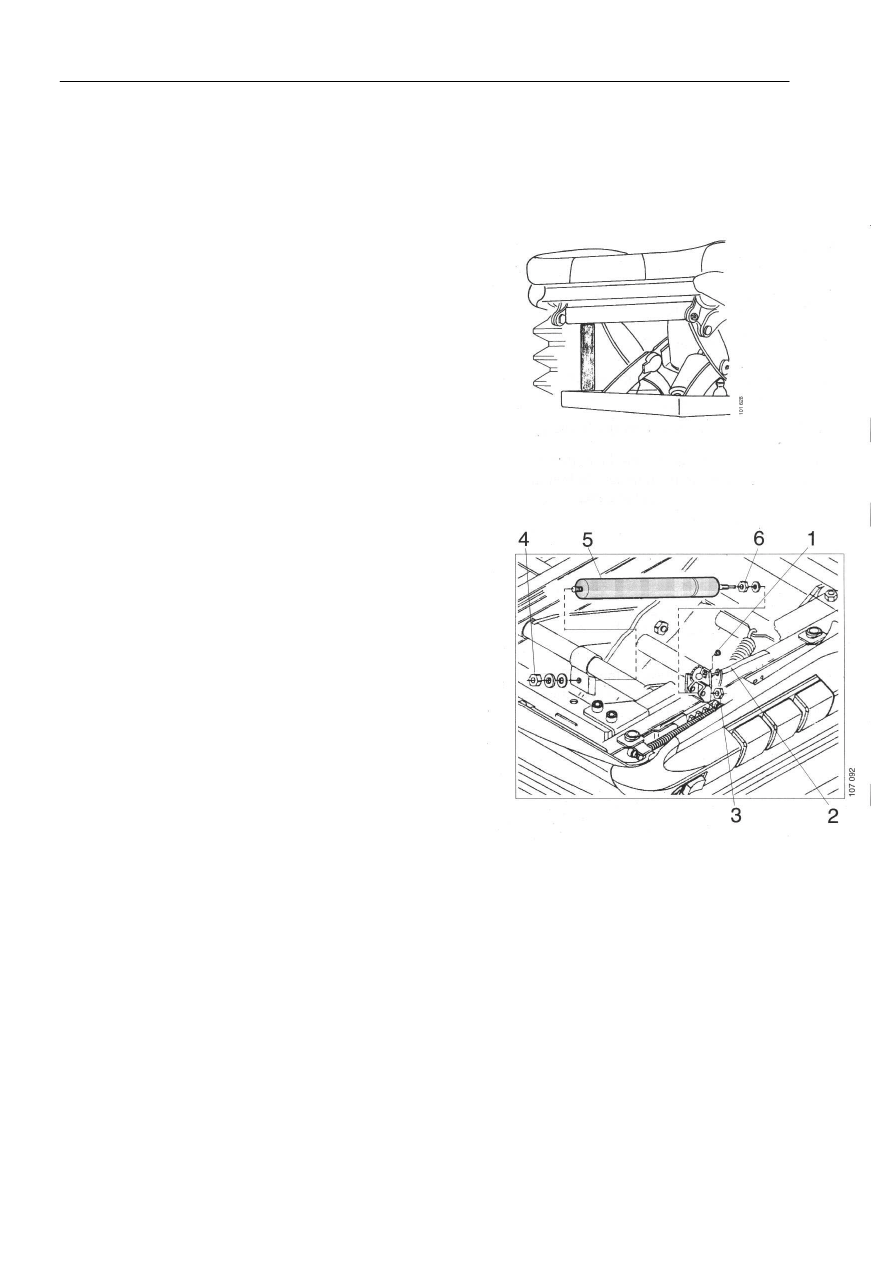

Газовая пружина и тросик



Газовая пружина в кресле средней комфортности типа Medium A



ВНИМАНИЕ!  Необходимо всегда фиксировать кресло
распоркой для предотвращения зажимания
конечностей.








1  Снять кресло.

2  Снять сиденье кресла.

3  Опустить кресло как можно ниже.

4  Снять запорную планку 1.

5  Отсоединить тросик 2.

Примечание: Не трогать кнопку.

6

Отвернуть гайки 3 и 4.


7

Толкать переднюю часть кресла вверх до тех пор,
пока газовая пружина не выпадет из своего
кронштейна.







При установке новой газовой пружины первоначально
необходимо установить гайку 6 и планку.
Отрегулировать гайку, расположенную между газовой
пружиной и гайкой 3. Использовать гайку со старой
газовой пружиной.

Проверить функционирование газовой пружины. Если
она не функционирует, смотри раздел Тросик для
газовой пружины.
