Ремень безопасности



18:02-01



81



Ремень безопасности



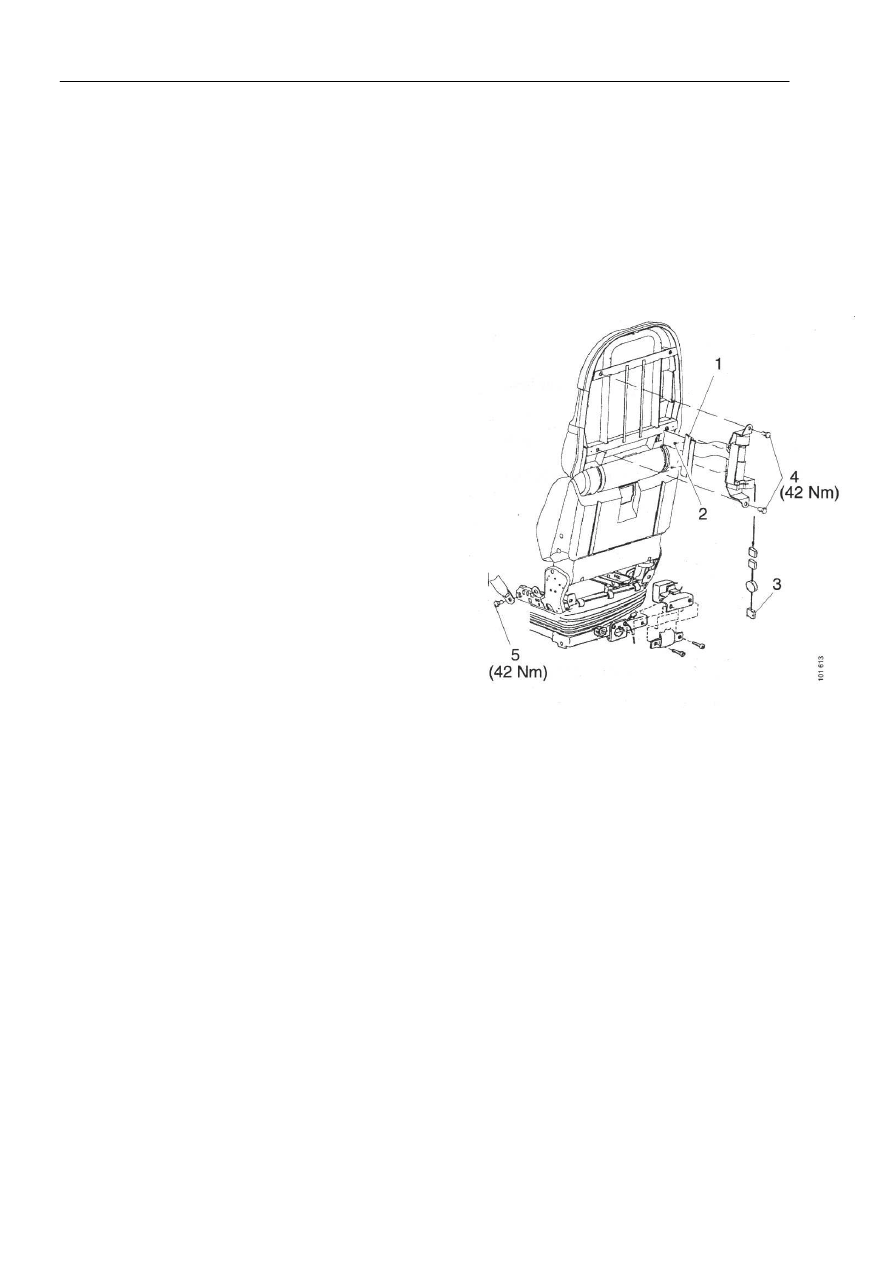

Ремень безопасности для кресла повышенной комфортности типа
Luxury A


ВНИМАНИЕ! Если ремень безопасности был
поврежден в результате дорожно-транспортного
происшествия, замок ремня безопасности также
подлежит замене.


1

Снять верхнюю часть панели спинки кресла.


2

Снять направляющую панель для ремня
безопасности 1 путем извлечения болтов 2.


3

Отогнуть обивку в сторону.


4

Отсоединить кабель 3.


5

Извлечь болты 4.


6

Извлечь инерционную катушку.


7

Снять боковую панель с кнопками управления, а
затем снять заднюю / нижнюю панель.


8

Извлечь болт 5 из кронштейна ремня безопасности.








Установить болты 4 и 5, нанеся на них
герметизирующий состав и затянув с крутящим
моментом затяжки 42 Нм.












Ремень безопасности



18:02-01



82



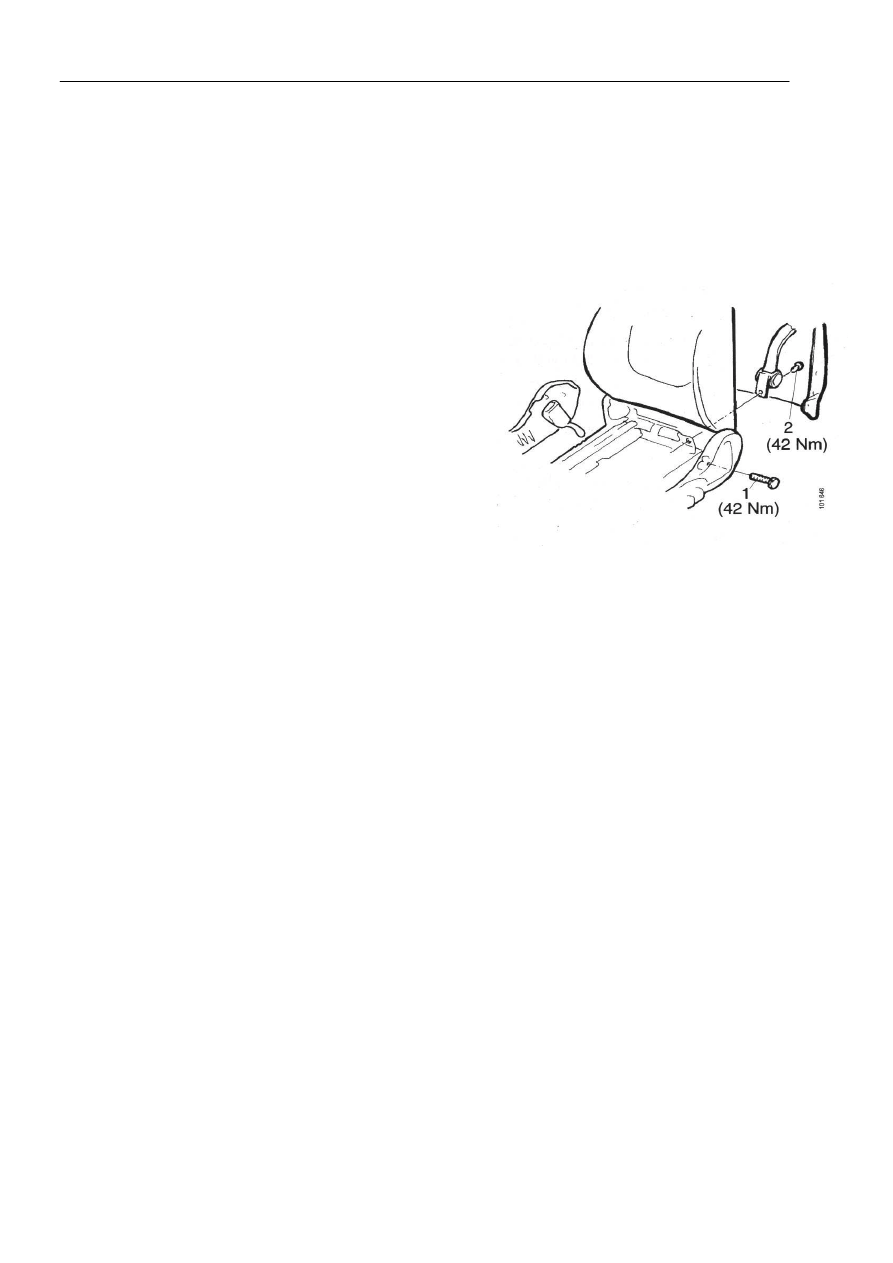

Ремень безопасности для кресла средней комфортности
типа Medium A


ВНИМАНИЕ! Если ремень безопасности был
поврежден в результате дорожно-транспортного
происшествия, замок ремня безопасности также
подлежит замене.


1

Снять панель спинки кресла.


2

Снять боковую панель и заднюю нижнюю панель.


3

Извлечь крепежный болт 1 из ремня безопасности.


4

Извлечь болт 2 из инерционной катушки.









В процессе установки нанести герметизирующий состав
на болты 1 и 2 и затянуть их с крутящим моментом
затяжки 42 Нм.























Ремень безопасности



18:02-01



83



Ремень безопасности и натяжитель ремня для кресла повышенной
комфортности типа Luxury A



ВНИМАНИЕ!

Прежде  чем  начать  работы  по  ремонту  натяжителя  ремня  безопасности,  необходимо
отключить все источники электропитания автомобиля.

Натяжитель  ремня  безопасности  аккумулирует  электрический  заряд,  необходимый  для
возбуждения  устройства.  Запрещается  производить  какие  бы  то  ни  было  операции  с
натяжителем ремня, за исключением описанных в настоящем разделе.

При  переноске  натяжителя  ремня  безопасности  входное  отверстие  трубки  должно  быть
повернуто вниз. Запрещается закрывать пальцами входное отверстие трубки или тросик.

После демонтажа натяжителя ремня безопасности его необходимо поместить в коробку.

Натяжитель  ремня  безопасности  должен  находиться  в  коробке  до  момента  установки  в
рабочее  положение.  При  необходимости  прерывания  работ  коробка  с  натяжителем  ремня
должна надежно запираться в складском помещении.

Запрещается использовать натяжитель ремня безопасности, падавший с высоты более 0,5 м
на твердую поверхность.








ВНИМАНИЕ! Если ремень безопасности был
поврежден в результате дорожно-транспортного
происшествия, замок ремня безопасности также
подлежит замене.


Демонтаж


1

Необходимо убедиться в наличии пустой коробки,
предназначенной для того, чтобы поместить в нее
натяжитель ремня безопасности после его
демонтажа. Если вы собираетесь установить новый
натяжитель ремня безопасности, следует
использовать его коробку для старого устройства.






Ремень безопасности



18:02-01



84

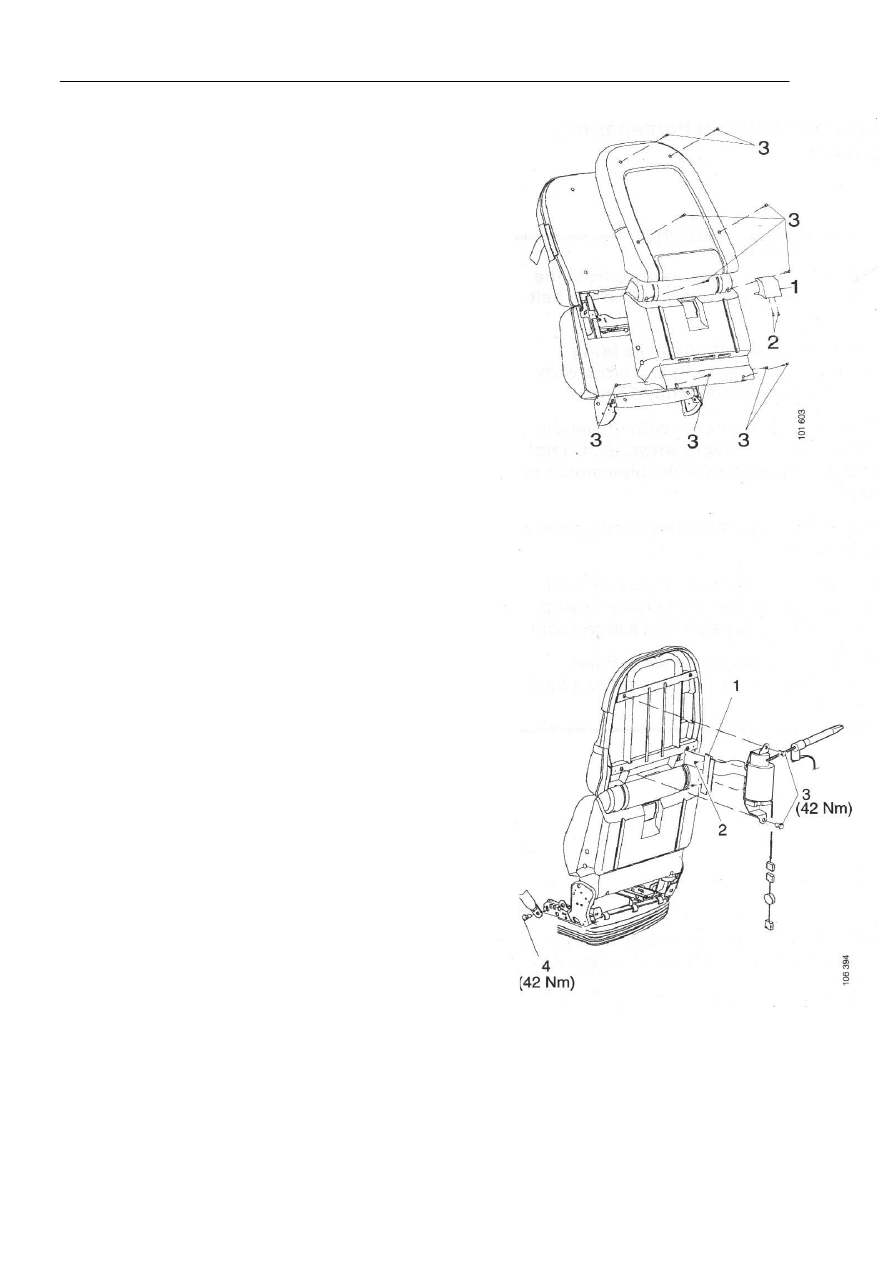

2

Наклонить верхнюю часть спинки кресла вперед
как можно дальше.


3

Извлечь болты 2 из ручки 1.


4

Извлечь крепежные болты 3 из панели.















5

Отсоединить направляющую панель от ремня
безопасности 1 путем извлечения болтов 2.


6

Отогнуть обивку в сторону.


7

Отсоединить проводку под натяжителем ремня
безопасности.


8

Извлечь болты 3.


9

Извлечь инерционную катушку и трубку
возбуждения.


ВНИМАНИЕ! Поместить натяжитель ремня
безопасности в специальную коробку.

10  Снять боковую панель с кнопками управления, а

затем снять заднюю / нижнюю панель.


11  Извлечь болт 4 из кронштейна ремня безопасности.
