Спинка кресла



18:02-01



73



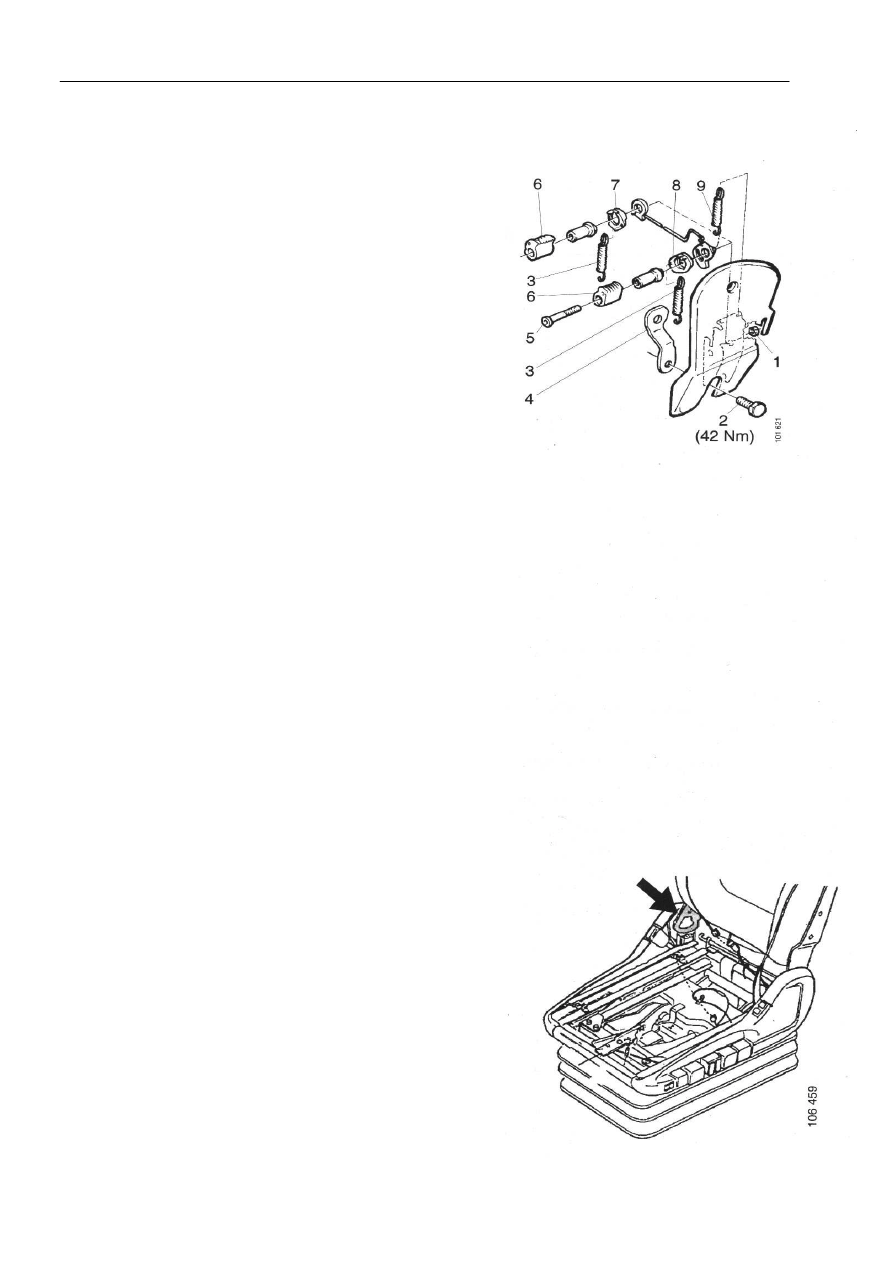

Сегмент храповика для откидывания кресла средней комфортности
типа Medium A


1

Снять сиденье кресла.


2

Снять боковую панель с кнопками управления.


3

Отцепить пружины растяжения 3 от частей 7 и 8.


4

Снять пружину растяжения 9.


5

Извлечь болт 2 из крепления ремня безопасности 4.


6

Извлечь болт 5 и гайку 1.


7

Извлечь храповый сегмент 6.






При установке нанести герметизирующий состав на
болт 2 и затянуть его с крутящим моментом затяжки 42
Нм.








Усиленный храповый сегмент для верхних и нижних
соединений спинки кресла устанавливается, начиная со
следующего серийного номера:


•

61 970 056 801













Усиленный храповой сегмент

Спинка кресла



18:02-01



74



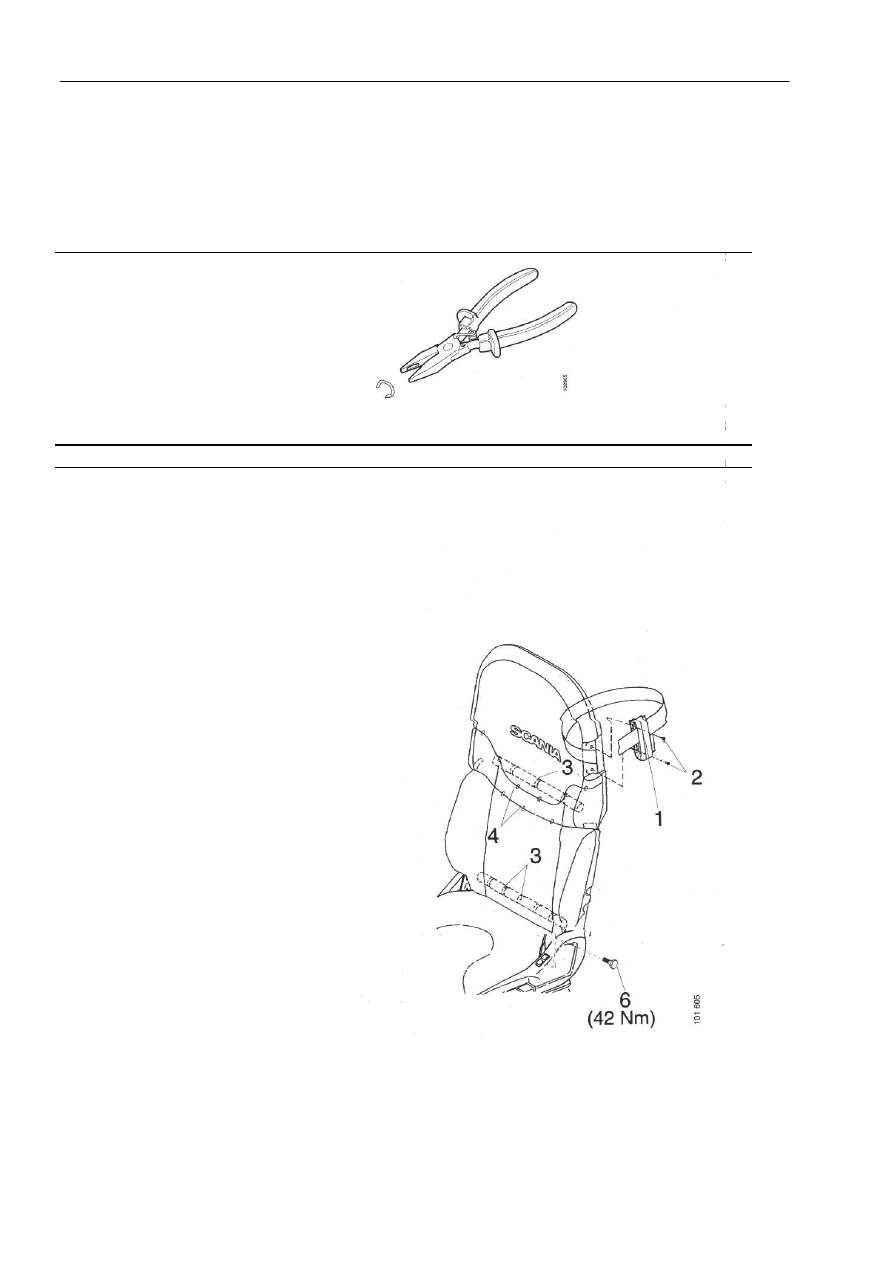

Обивка спинки на кресле повышенной комфортности типа Luxury A



Инструменты



Номер

Наименование

Рисунок

Панель инструментов

588 134









Плоскогубцы



Отсутствует

1 411 488

Скобки



Отсутствует

1 411 487

Зажим



Отсутствует







1

Снять панель спинки кресла.


2

Снять направляющую панель для ремня
безопасности 1 путем извлечения болтов 2.


3

Снять боковую панель с кнопками
управления.


4

Извлечь крепежный болт 6 для ремня
безопасности.


5

Извлечь зажимы 3 из рамы спинки кресла.


6

Извлечь скобки 4.


7

Снять обивку спинки кресла.












Спинка кресла



18:02-01



75



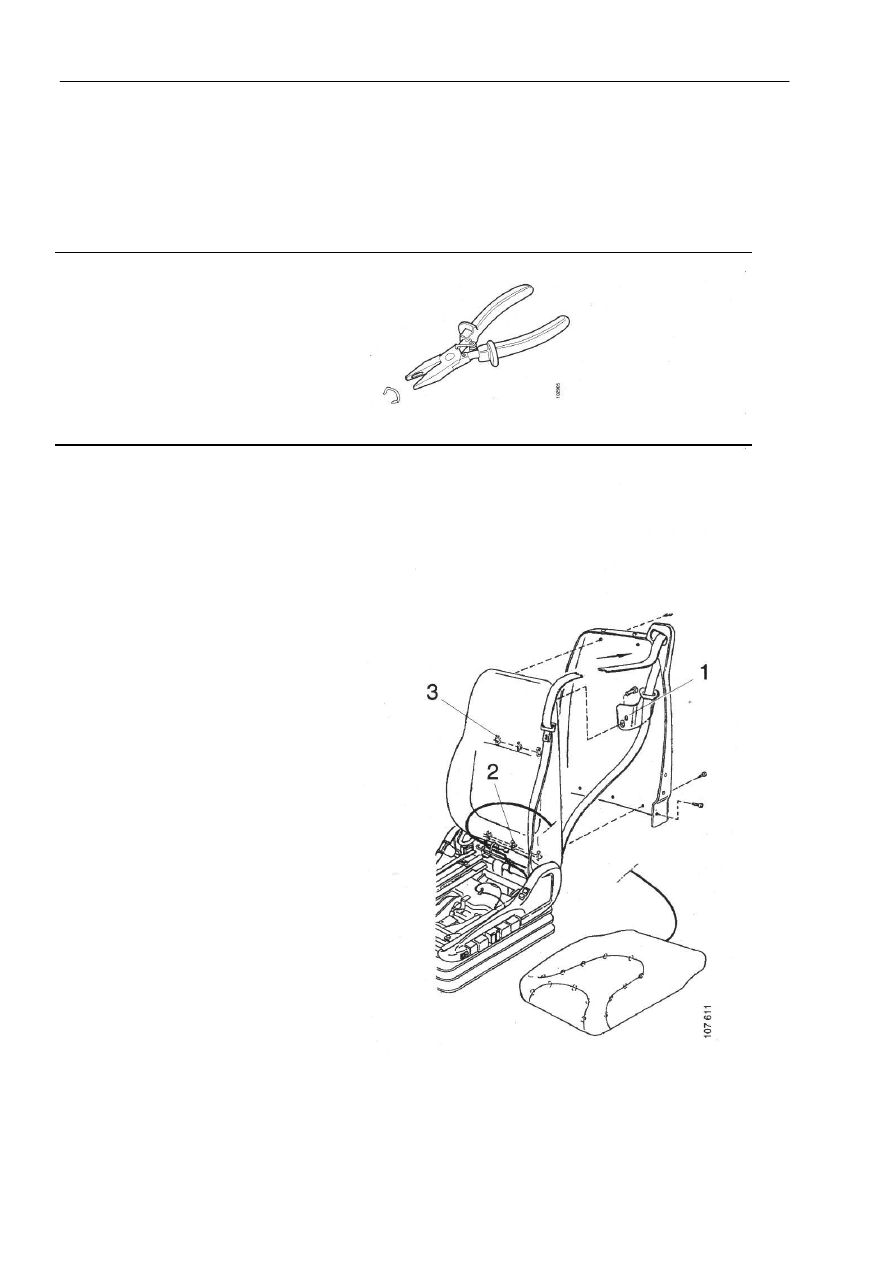

Обивка спинки на кресле средней комфортности типа Medium A



Инструменты



Номер

Наименование

Рисунок

Панель инструментов

588 134









Плоскогубцы



Отсутствует

1 411 488

Скобки



Отсутствует










1

Снять подголовник и панель спинки кресла.


2

Снять кронштейн 1.


3

Извлечь зажимы 2 и  3.


4

Снять обивку спинки кресла.



















Спинка кресла



18:02-01



76

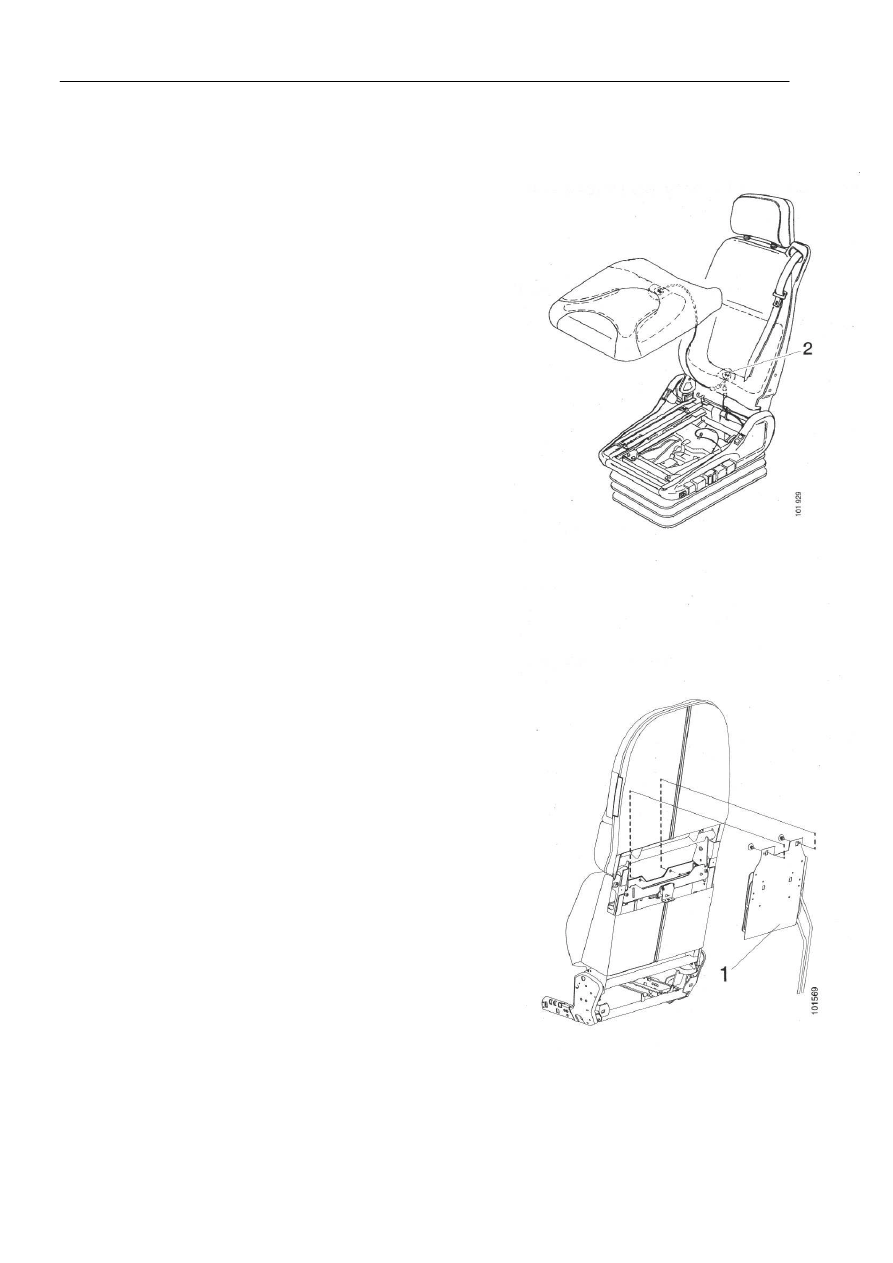

Подушка с подогревом в спинке кресла


1

Снять сиденье кресла.


2

Снять панель спинки кресла.


3

Извлечь скобки из задней части. Отогнуть обивку в
сторону для обеспечения доступа к подушке с
подогревом.


4

Способ 1: Осторожно извлечь старую подушку с
подогревом из спинки кресла, а затем установить на
место новую подушку с подогревом.




Способ 2: Отсоединить кабели и термостат 2.
Установить новую подушку с подогревом поверх
старой.












Воздушные подушки для поясничной
опоры


1

Снять панель спинки кресла.


2

Отсоединить обивку и отогнуть ее в сторону.


3

Отсоединить воздушные шланги.


4

Отвести уплотнитель из пенорезины в сторону.
Выбить или вырезать пластиковые заклепки из
воздушной подушки 1.
