Кабина грузовиков Scania. Руководство - часть 74

Панель на нижней части кресла



18:02-01



69



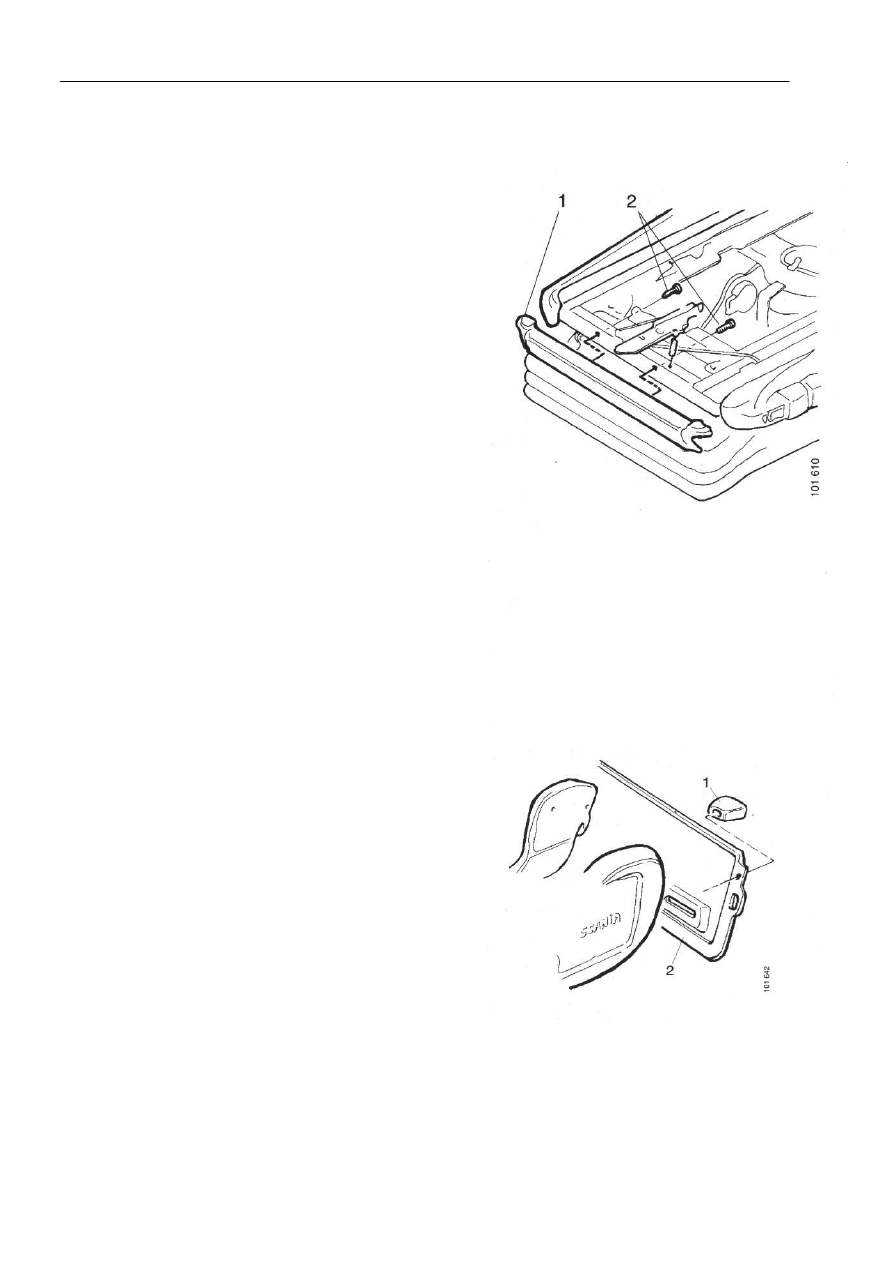

Передняя панель


1

Снять сиденье кресла.


2

Откинуть верхнюю секцию вверх настолько,
насколько это возможно.


3

Извлечь болты 2.


4

Отвернуть передние болты на боковой панели без
кнопок управления.


5

Выдвинуть боковую панель и снять переднюю
панель 1.
















Нижняя задняя панель


1

Снять боковую панель без кнопок управления.


2

На кресле повышенной комфортности типа Luxury
A снять красную ручку 1.


3

Снять заднюю / нижнюю панель 2.













Спинка кресла



18:02-01



70

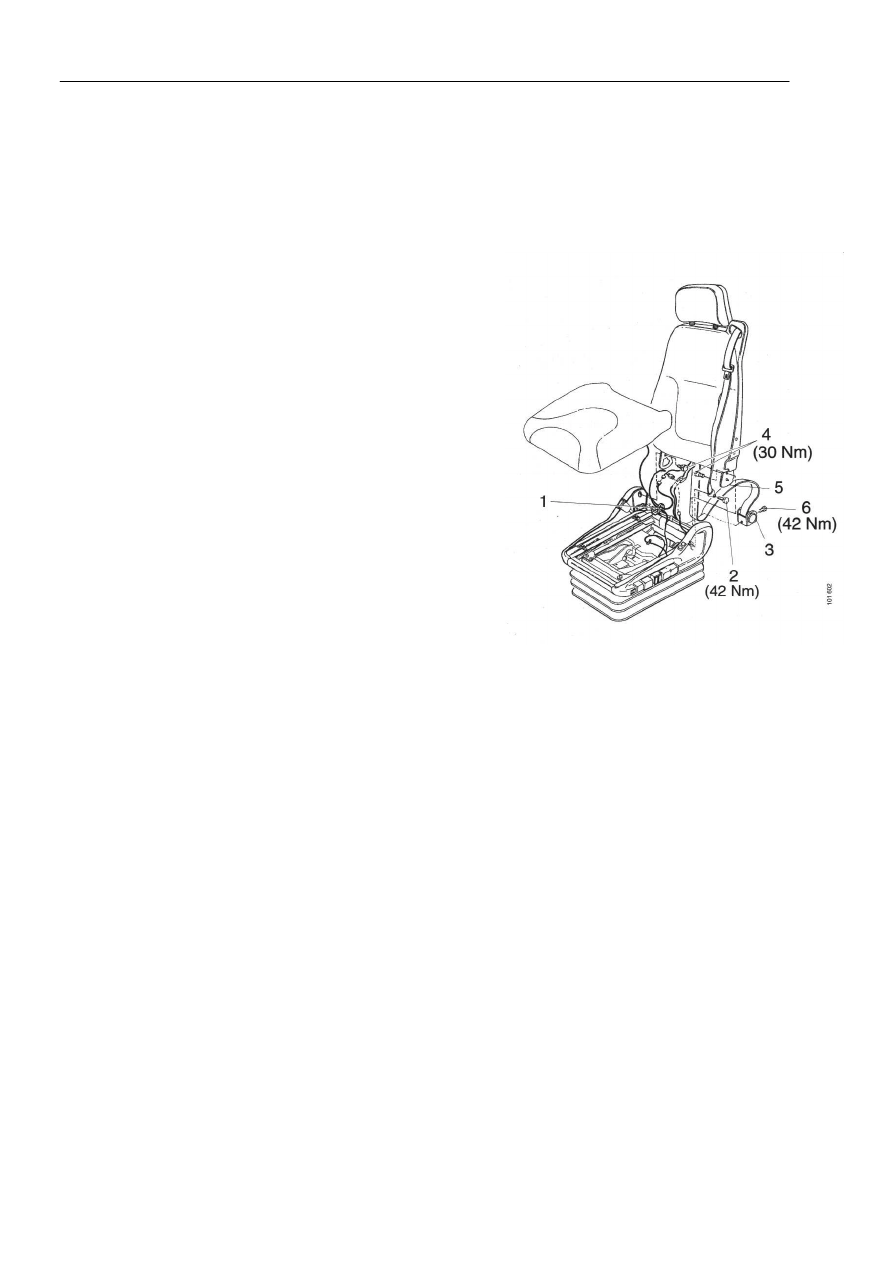

Спинка кресла



Спинка кресла


1

Снять кресло.


2

Снять сиденье кресла.


3

Снять ленту 1 для крепления кабелей и воздушных
шлангов.


4

Отсоединить кабели и воздушные шланги.


5

Снять боковую панель с кнопками управления.


6

Снять нижнюю заднюю панель.


7

Извлечь крепежный болт 2 для ремня безопасности.


8

В кресле средней комфортности типа Medium А
снять инерционную катушку 3.


9

Извлечь крепежные болты 4, по одному с каждой
стороны подушки спинки сиденья.


10  Откинуть подушку спинки сиденья вперед на 90

градусов. Высвободить спинку и снять ее.


Примечание: Необходимо защищать от повреждений
храповый сегмент 5.






При установке


1

Нанести на болты герметизирующий состав.


2

Затянуть болты 4 с крутящим моментом затяжки 30
Нм, а болты 2 и 6 с крутящим моментом затяжки 42
Нм.









Спинка кресла



18:02-01



71

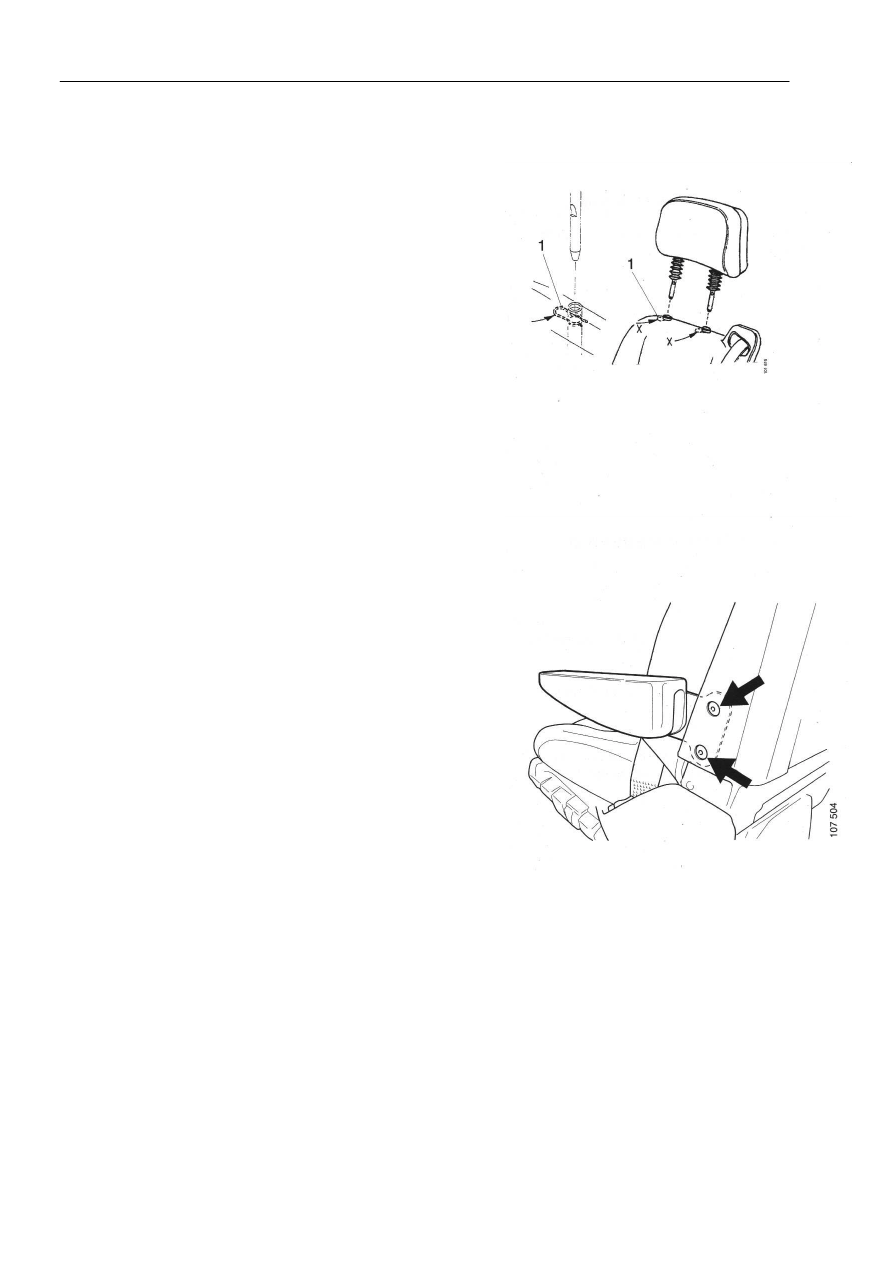

Подголовник на кресле средней комфортности типа Medium A


1

Выдвинуть подголовник вверх, насколько это
только возможно.


2

Отжать фиксирующие зажимы 1 вбок,
одновременно с этим вытягивая подголовник вверх.

















Подлокотник


1

Снять накладку с панели спинки кресла.


2

Отсоединить подлокотник путем извлечения двух
болтов.























Спинка кресла



18:02-01



72

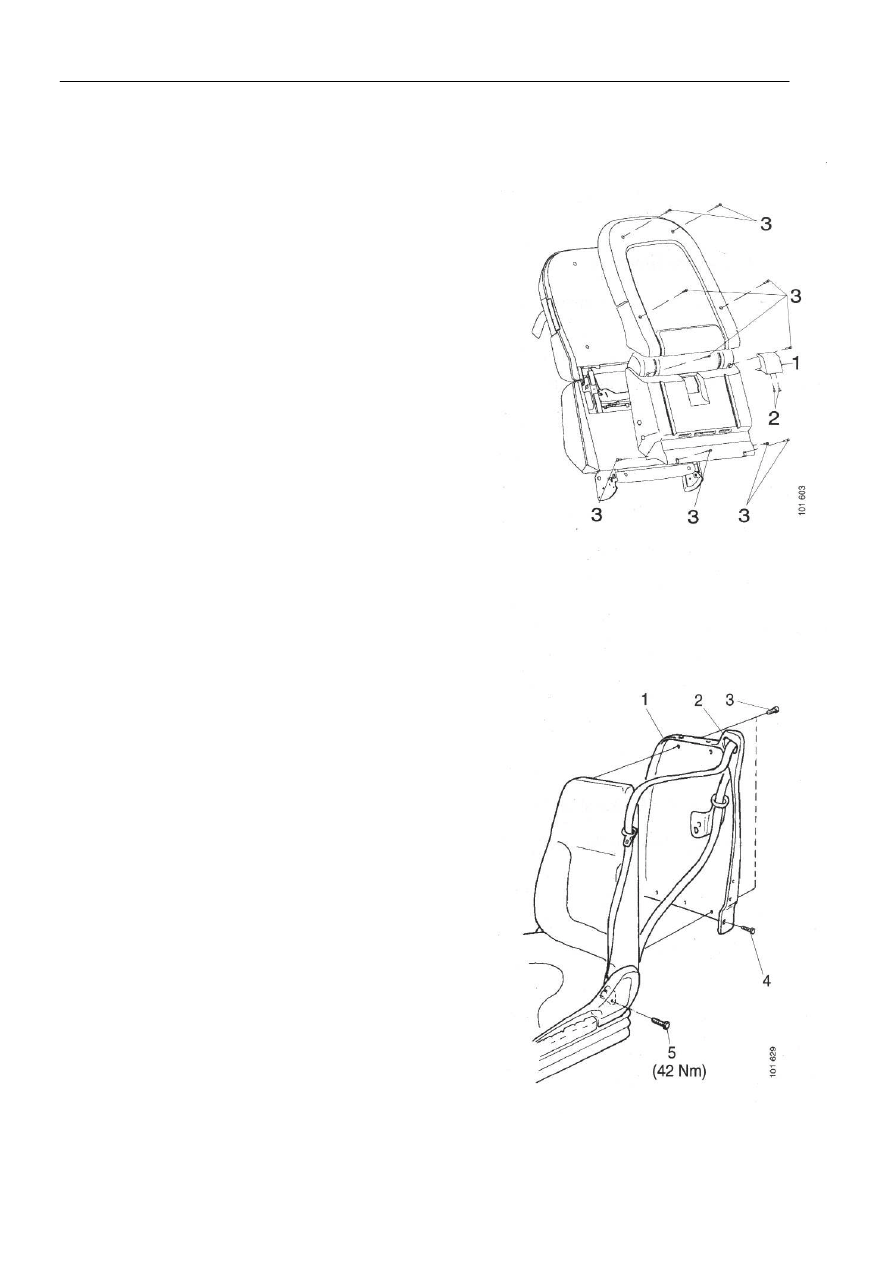

Панель спинки на кресле повышенной комфортности типа Luxury A


1

Наклонить верхнюю часть спинки кресла вперед,
насколько это возможно.


2

Извлечь болты 2 из ручки 1.


3

Извлечь оставшиеся болты 3 из панели.
















Панель спинки на кресле средней
комфортности типа Medium A


1

Снять сиденье кресла.


2

Снять подголовник.


3

Снять боковую панель с кнопками управления.


4

Извлечь крепежные болты 5 для ремня
безопасности.


5

Извлечь болты 3 и 4.


6

Пропустить ремень безопасности через отверстие 2
в панели спинки кресла, а затем снять панель 1.







При установке нанести герметизирующий состав на
болты 5 и затянуть их с крутящим моментом затяжки 42
Нм.
