Замена кресла



18:02-01



61


6

Ослабить крепление кресла с одной стороны и
извлечь направляющие штифты из отверстий.


7

Перед установкой кресла необходимо сначала
извлечь шланг из питающего соединения.

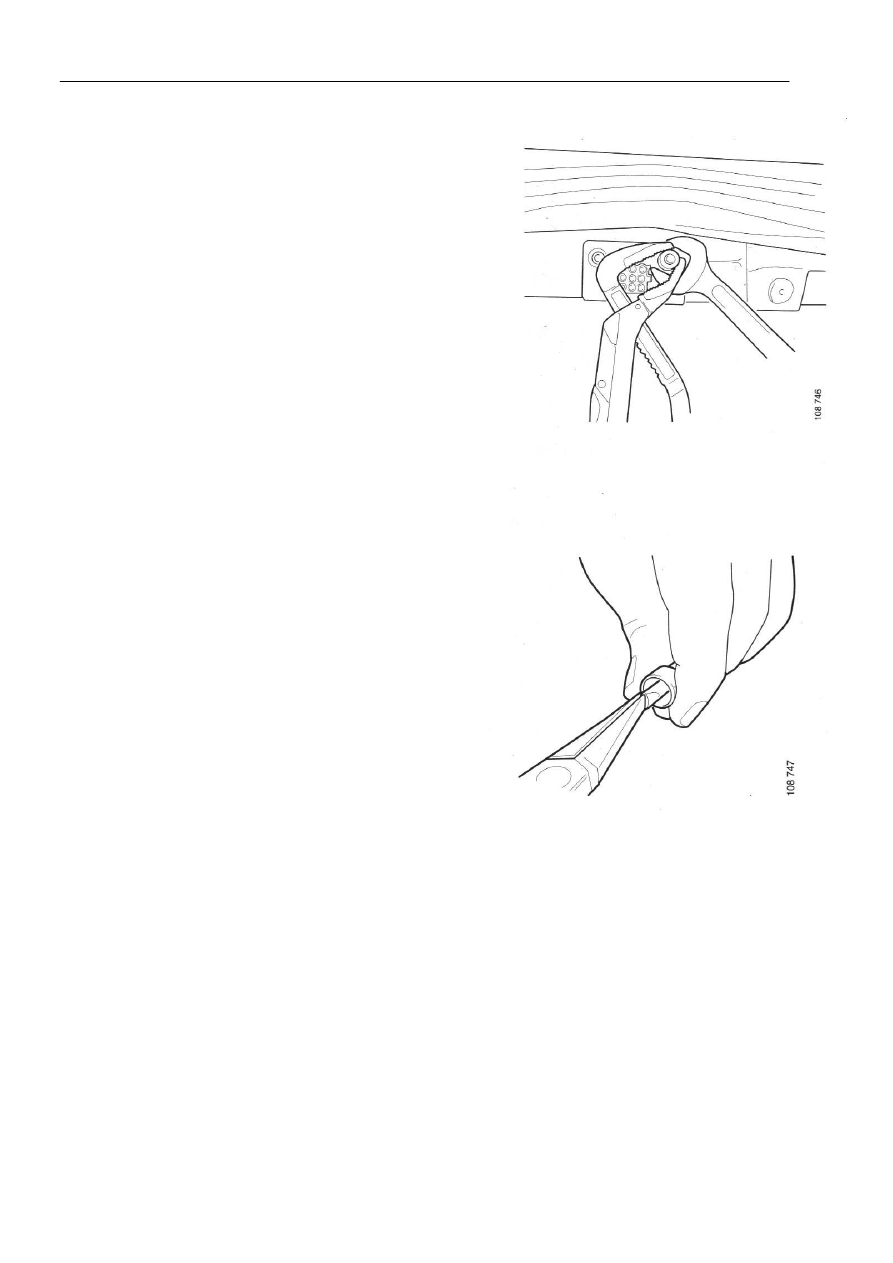

Снять питающее соединение.














8

Отсоединить шланг.


9

Убедиться в том, что два уплотнительных кольца
все еще находятся в питающем соединении. Вновь
соеденить вместе питающее соединение.


























Сиденье кресла



18:02-01



62



Сиденье кресла

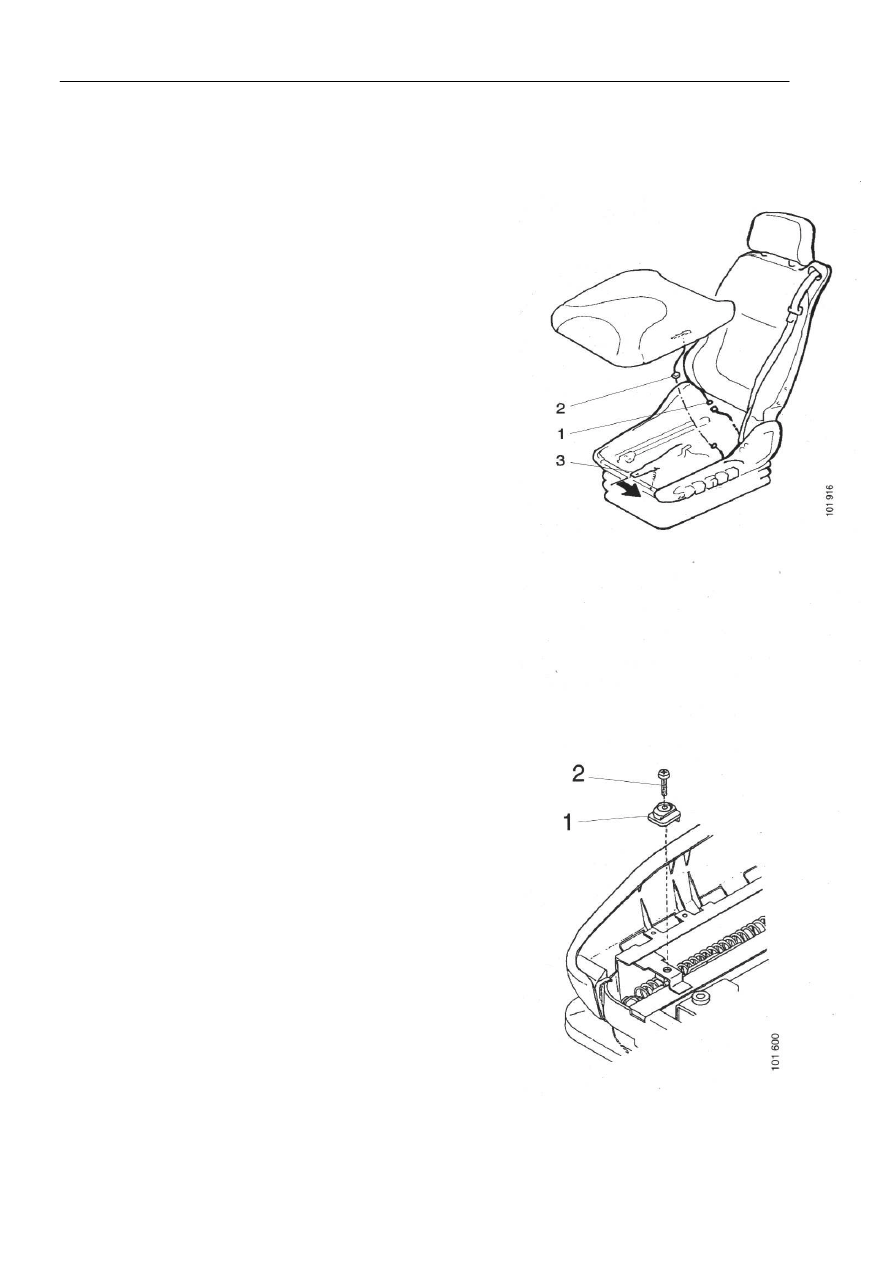

Сиденье кресла с регулировкой глубины


1

Выдвинуть сиденье кресла в его крайнее переднее
положение.


2

Отсоединить ленту Velcro у задней части сиденья
кресла.


3

Потянуть ручку 3 в направлении, указанном
стрелкой, и крепко удерживать ее в этом
положении.


4

Продолжать толкать сиденье кресла вперед,
насколько это возможно, а затем поднять его вверх.


5

Отключить электрические соединения 1 и 2 для
подушек с подогревом.


Примечание: Соблюдая осторожность, установить на
место сиденье кресла, избегая зажимания тросиков.








Ползунок


1

Снять сиденье кресла.


2

Извлечь болт 2 и заменить ползунок 1.
















Сиденье кресла



18:02-01



63

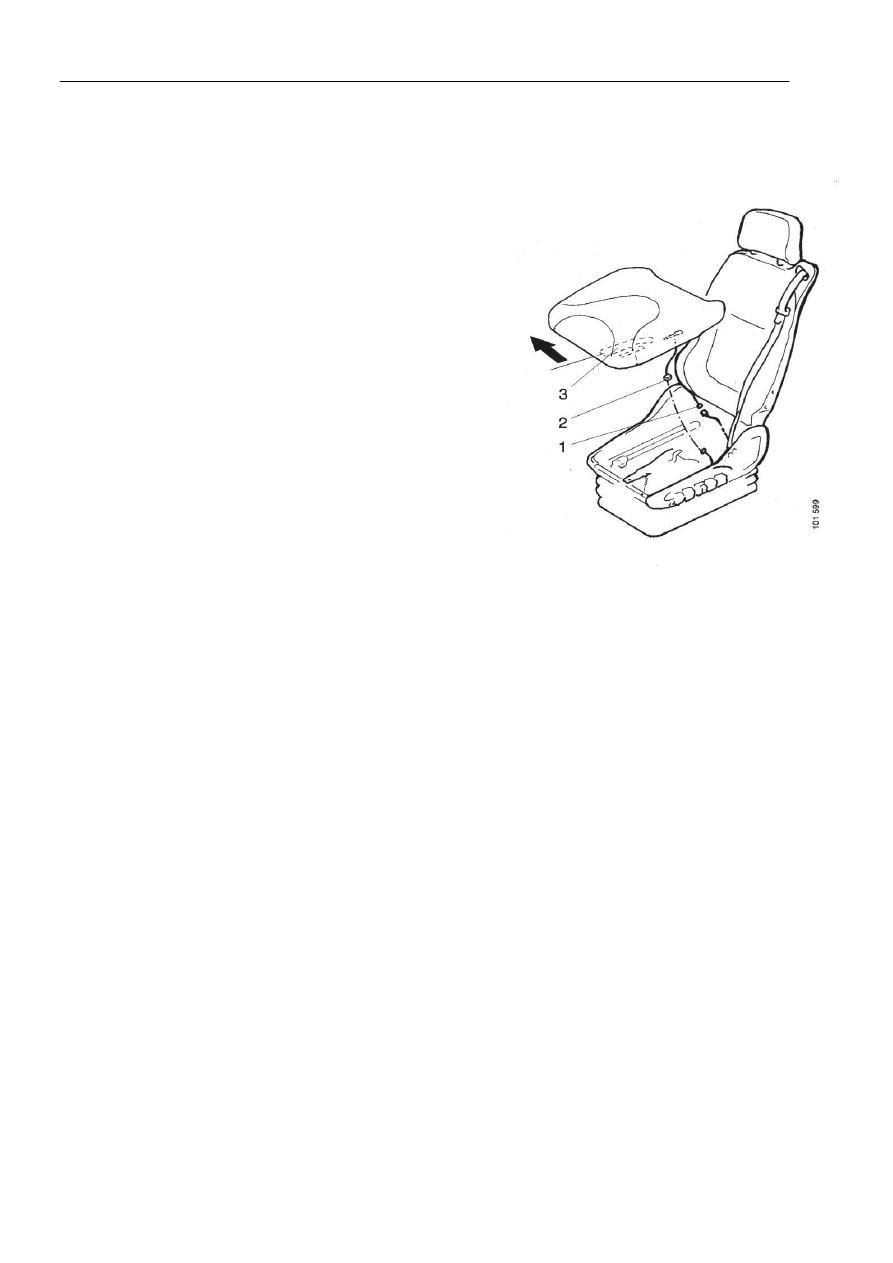

Сиденье без регулировки глубины кресла
средней комфортности типа Medium A


1

Нажать ручку 3 в направлении, указанном
стрелкой, и крепко удерживать ее в этом
положении.


2

Выдвинуть сиденье кресла в его крайнее переднее
положение, а затем поднять.


3

Отсоединить ленту Velcro у задней части сиденья
кресла.


4

Отключить электрические соединения 1 и 2 для
подушек с подогревом.


Примечание: Соблюдая осторожность, установить на
место сиденье кресла, избегая зажимания тросиков.

































Сиденье кресла



18:02-01



64

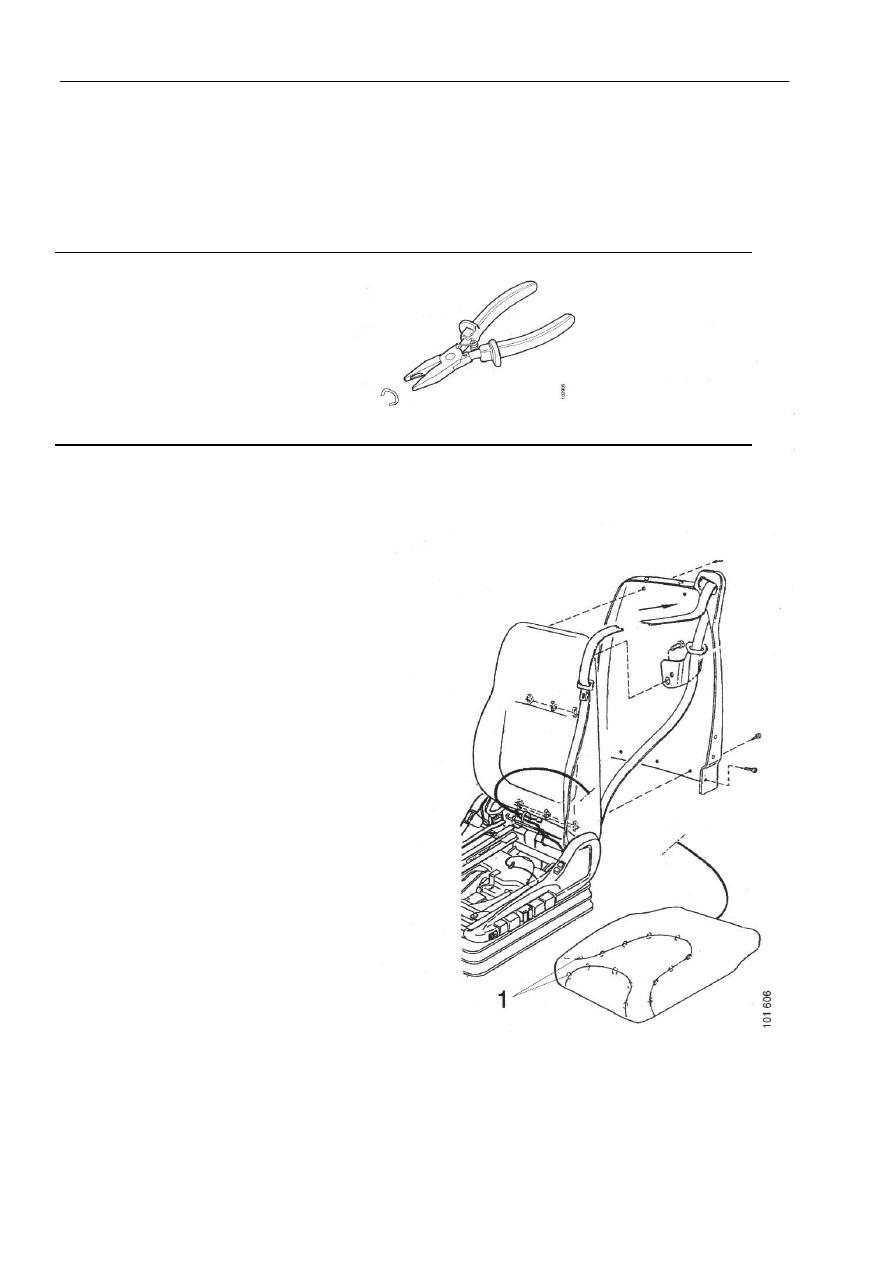

Обивка сиденья кресла



Инструменты



Номер

Наименование

Рисунок

Панель инструментов

588 134









Плоскогубцы



Отсутствует

1 411 488

Скобки



Отсутствует





Демонтаж


1

Снять сиденье кресла.


2

Отогнуть обивку от нижней планки.


3

Снять скобки 1.


4

Снять обивку.










Закрепить обивку, устанавливая скобки с
помощью плоскогубцев.

Примечание: Следить за тем, чтобы концы
скобок не торчали из обивки.
