Кабина грузовиков Scania. Руководство - часть 70





Покомпонентные изображения



18:02-01



53



Сиденье кресла

Подушка с подогревом в сиденье кресла

Спинка кресла

Подголовник

Подлокотник

Панель спинки кресла

Подушка с подогревом в спинке кресла

Нижняя задняя панель

Боковая панель

10

Контрольный клапан для боковых опор и поясничной опоры

11

Кнопки

12

Кнопка для регулировки высоты

13

Переключатель для подушки с подогревом

14

Замок ремня безопасности

15

Передняя панель

16

Газовая пружина

17

Тросик для газовой пружины

18

Ползун

19

Потенциометр

20

Блок управления

21

Электромагнитный клапан

22

Амортизатор

23

Тросик для амортизатора

24

Переключатель

25

Пневматическая рессора

26

Храповый сегмент

27

Воздушная подушка для поясничной опоры

28

Инерционная катушка

29

Инерционная катушка и натяжитель ремня безопасности






















Текущий ремонт



18:02-01



54



Текущий ремонт



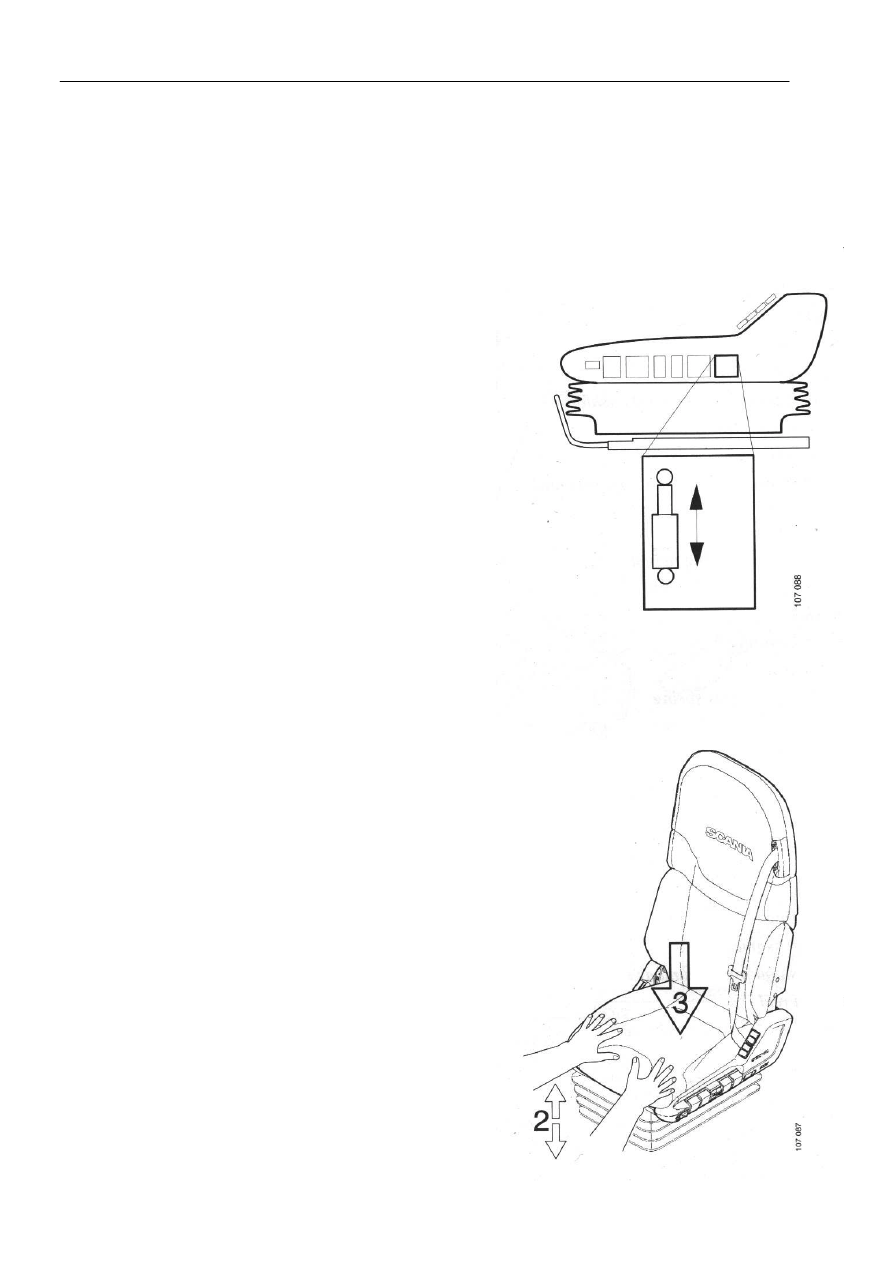

При повышении жесткости амортизатора


Если в процессе вождения кресло подвергается
избыточным нагрузкам, оно может неожиданно стать
жестким.


Установить переключатель амортизатора в
положение "soft" (мягкий).


























Покачать кресло вверх-вниз руками несколько раз.



С усилием надавить на кресло вниз всем весом тела.








Если кресло стало жестким и не отзывается на
давление, это свидетельствует о неисправности
амортизатора, смотри раздел Амортизатор



Текущий ремонт



18:02-01



55



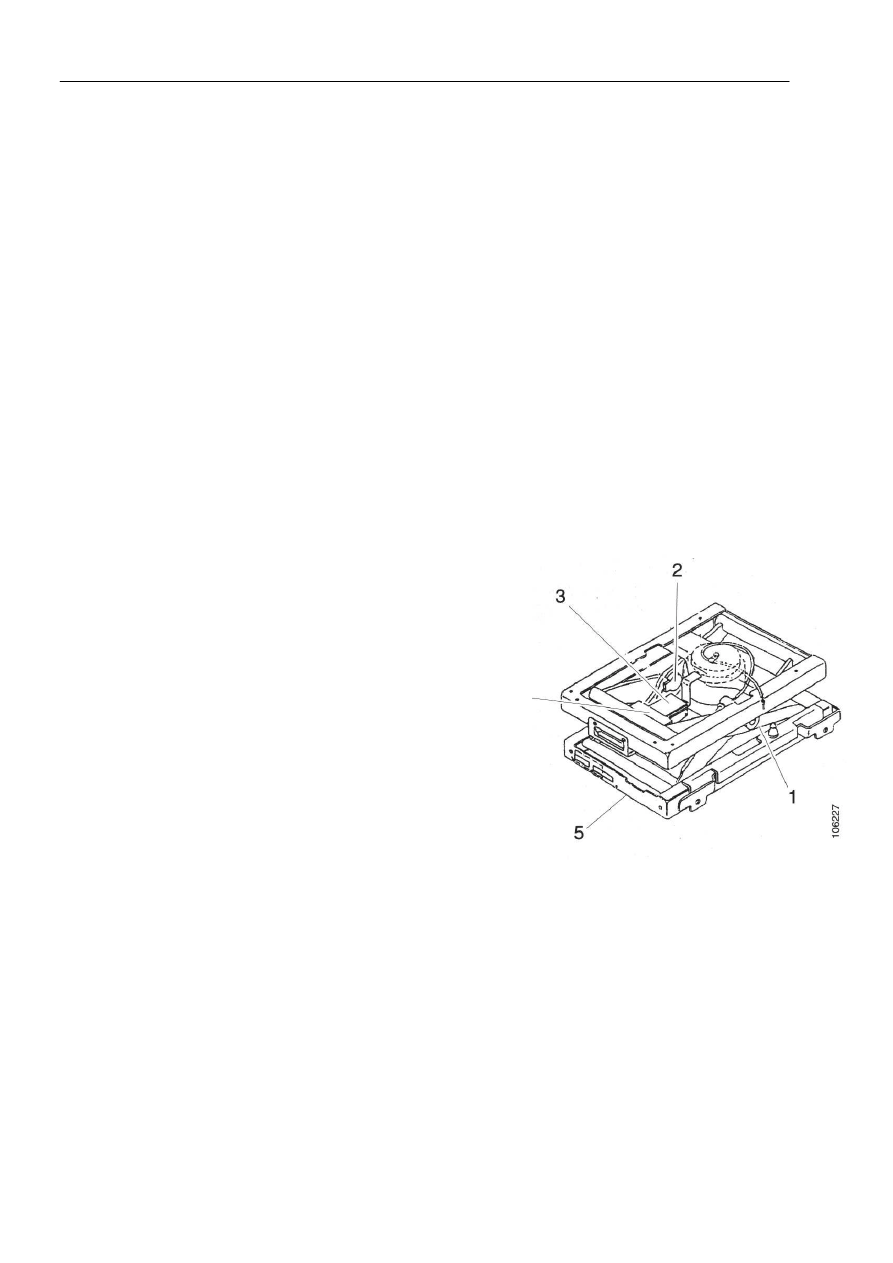

При неисправности регулятора высоты



Необходимо осуществить следующие проверки



Проверить наличие каких-либо кодов
неисправностей.



Прислушаться, нет ли утечки воздуха из кресла.



Убедиться в том, что шарнирный узел кресла 1 не
заедает.



Отсоединить контакт блока управления и повторно
подсоединить его. Контактные штыри могут быть
подвержены окислению.



Убедиться в правильном расположении и
закреплении потенциометра 2.



Убедиться в целостности и правильном
функционировании амортизатора.



Убедиться в том, что электромагнитный клапан 3
не заблокирован инородными частицами. В
противном случае установить новый
электромагнитный клапан и новый фильтр. Смотри
пункт Установка электромагнитного клапана и
фильтра,
 а также пункт Электромагнитный клапан
в разделе "Руководство по ремонту".




Модели кресел, начиная с серийного номера 61 970
131 433, оборудованы фильтром, расположенным
между чехлом и электромагнитным клапаном.



Заменить блок управления 4.



Шарнирный механизм

Потенциометр

Электромагнитный клапан

Блок управления

Серийный номер











Текущий ремонт



18:02-01



56

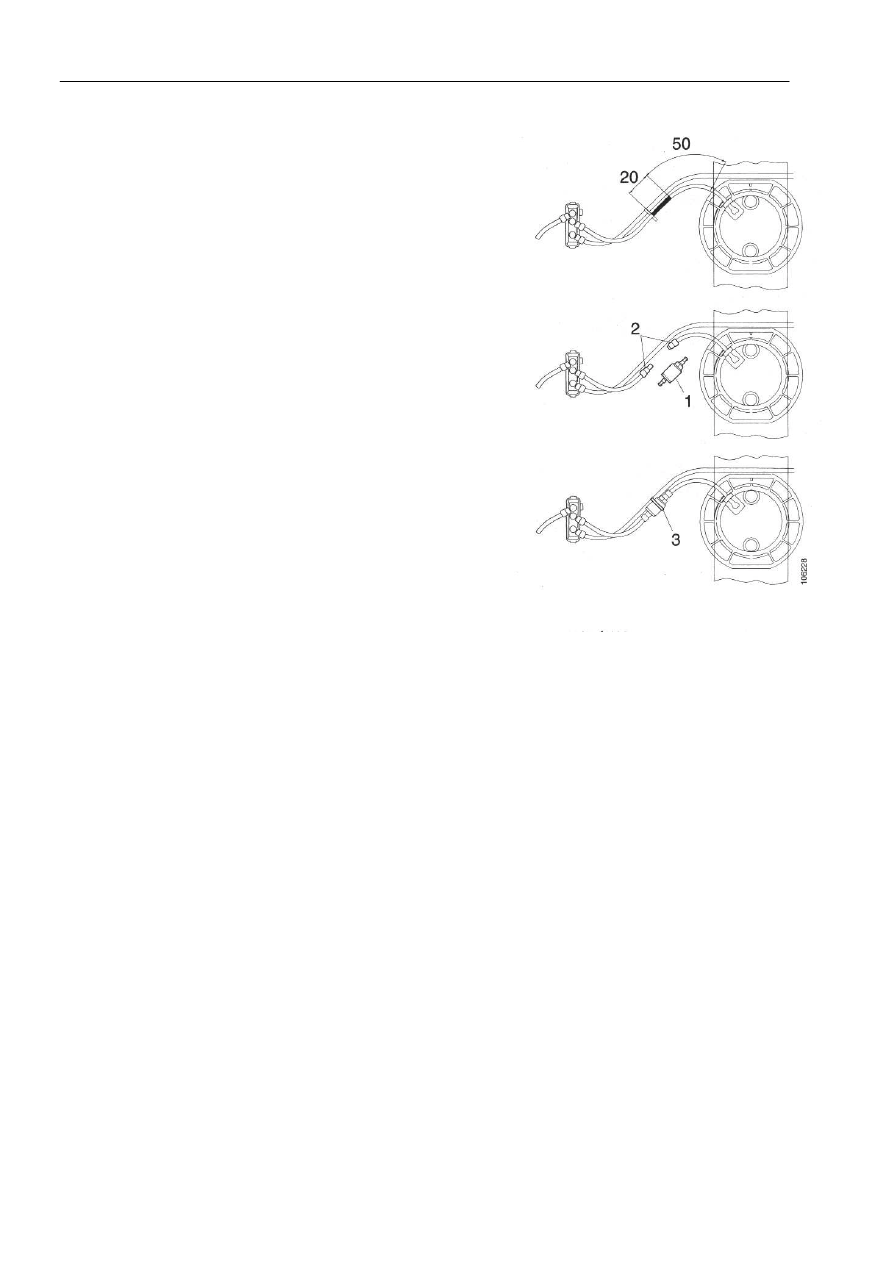

Установка электромагнитного клапана и фильтра



Электромагнитный клапан и фильтр поставляются
вместе в виде комплекта запасных частей.




Для замены электромагнитного клапана
необходимо отсоединить шланг между
электромагнитным клапаном и пневматической
рессорой (смотри рисунок).



Вставить воздушный фильтр в воздушный шланг
между пневматической рессорой и
электромагнитным клапаном (смотри рисунок).



Закрепить шланги зажимами.











Воздушный фильтр

Зажимы

Шланговый зажим
