Диагностика неисправностей с помощью тестера



18:02-01



45

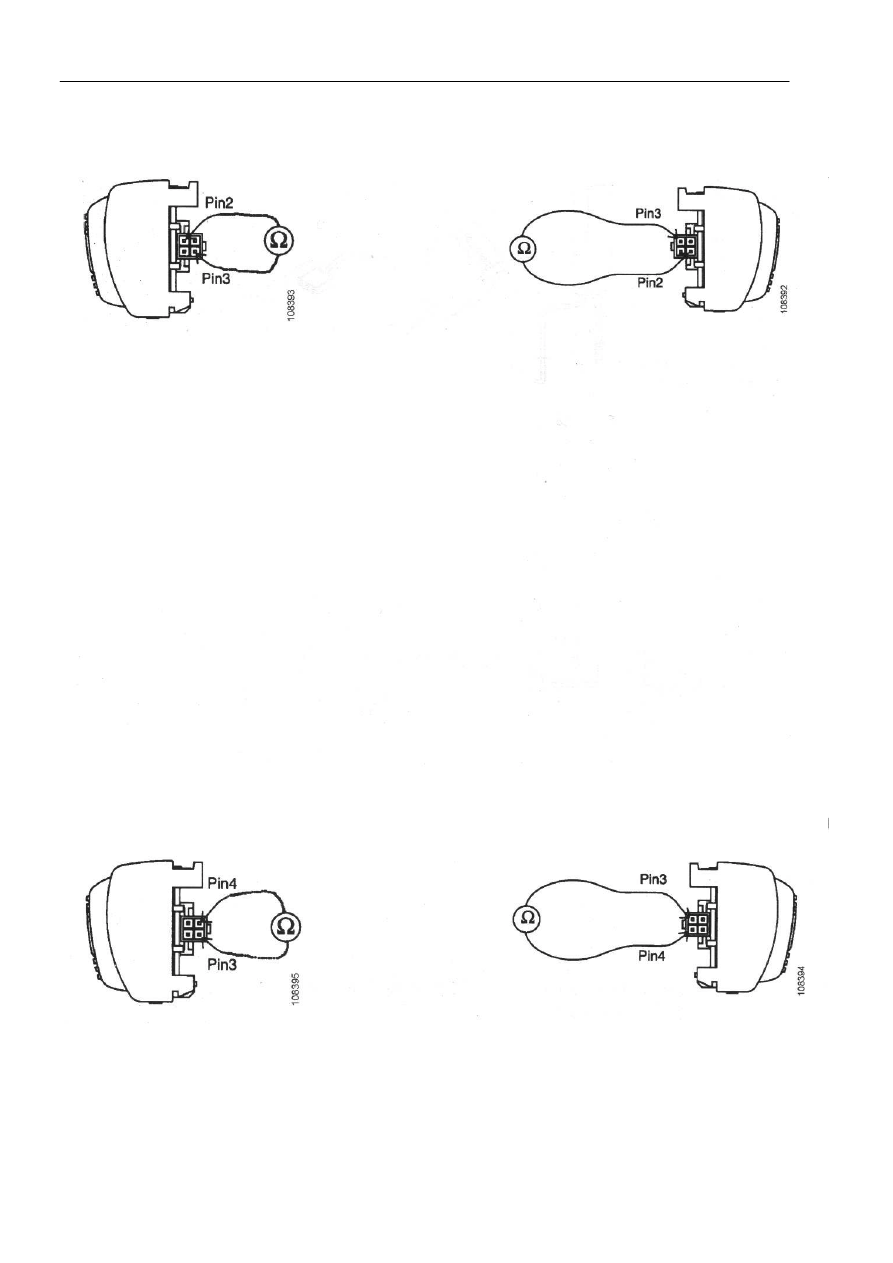

Кнопки в процессе поднимания,



Кнопки в процессе быстрого опускания,

правая сторона кресла







правая сторона кресла












Когда  кнопка  для  регулировки  высоты  находится  в  не  нажатом  положении,  тестер  не  должен
регистрировать  ничего.  Когда  верхняя  часть  кнопки  (предназначенной  для  поднимания  кресла)
находится в нажатом положении, между штырями должно быть сопротивление.
















Кнопки в процессе поднимания,





Кнопки в процессе быстрого опускания,

правая сторона кресла









левая сторона кресла











Когда  кнопка  для  функции  быстрого  опускания  находится  в  не  нажатом  положении,  тестер  не
должен  регистрировать  ничего.  Когда  кнопка  находится  в  нажатом  положении,  между штырями
должно быть сопротивление.




Диагностика неисправностей с помощью тестера



18:02-01



46

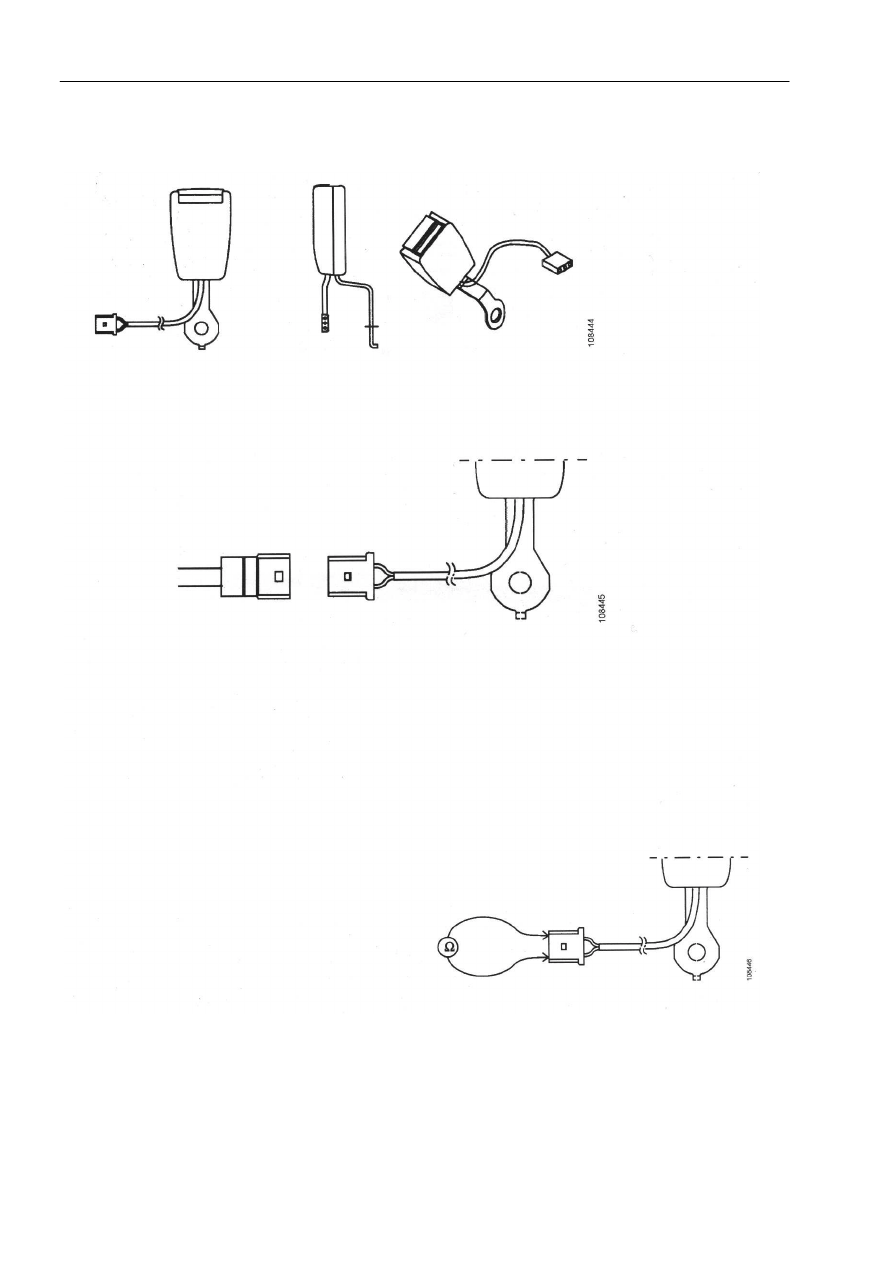

Замок ремня безопасности


























Штырь 1: Земля
Штырь 3: Сигнал к замку ремня безопасности и от
него






Контакт для замка ремня безопасности



Когда ремень безопасности застегнут, тестер не
должен показывать ничего; когда ремень
безопасности не застегнут, между штырями
должно быть сопротивление.












Диагностика неисправностей с помощью тестера



18:02-01



47

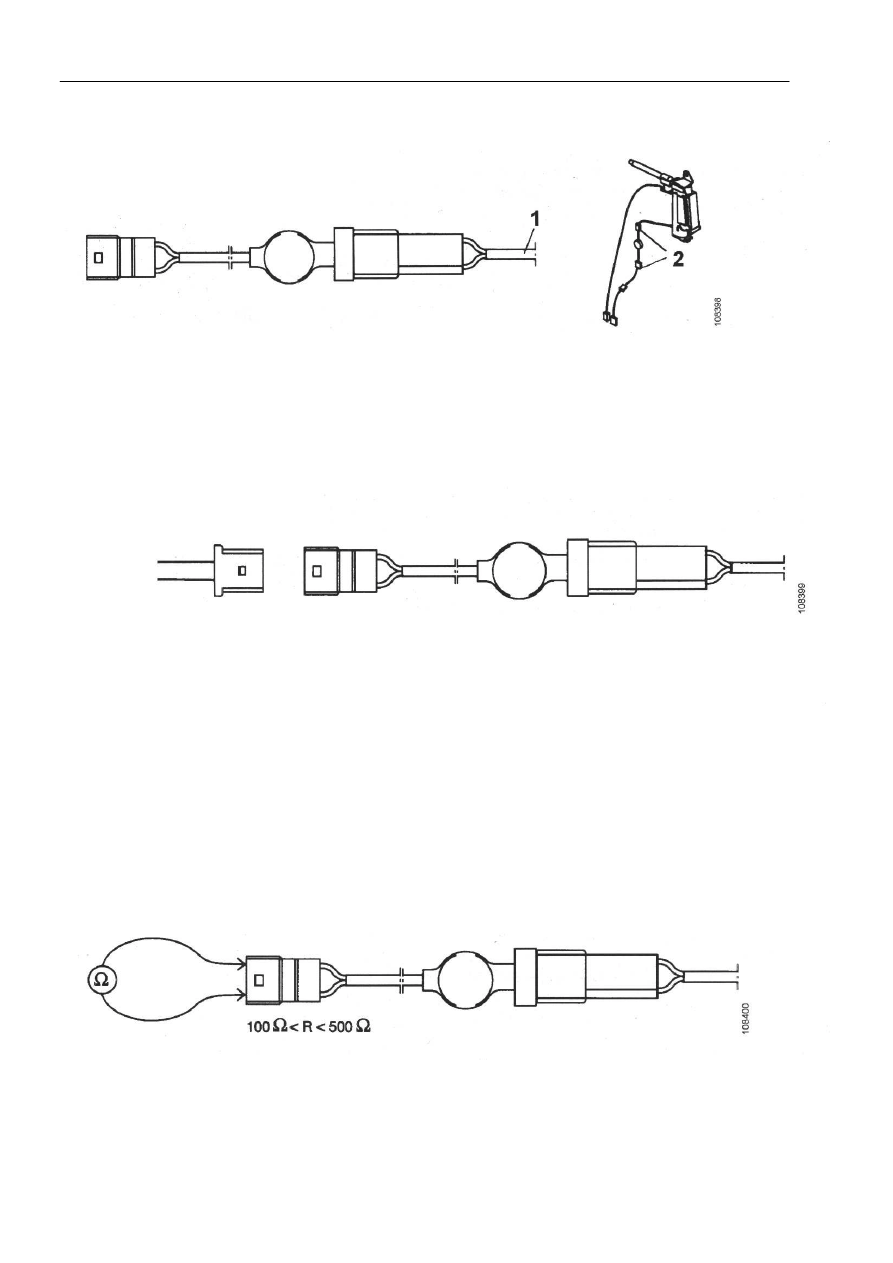

Инерционная катушка













1  К инерционной катушке
2  Контакты для варистора




Контакт для инерционной катушки







Штырь 1: Земля
Штырь 2: Сигнал к переключателю
ремня безопасности и от него









Внутреннее сопротивление в контакте для инерционной катушки















Диагностика неисправностей с помощью тестера



18:02-01



48

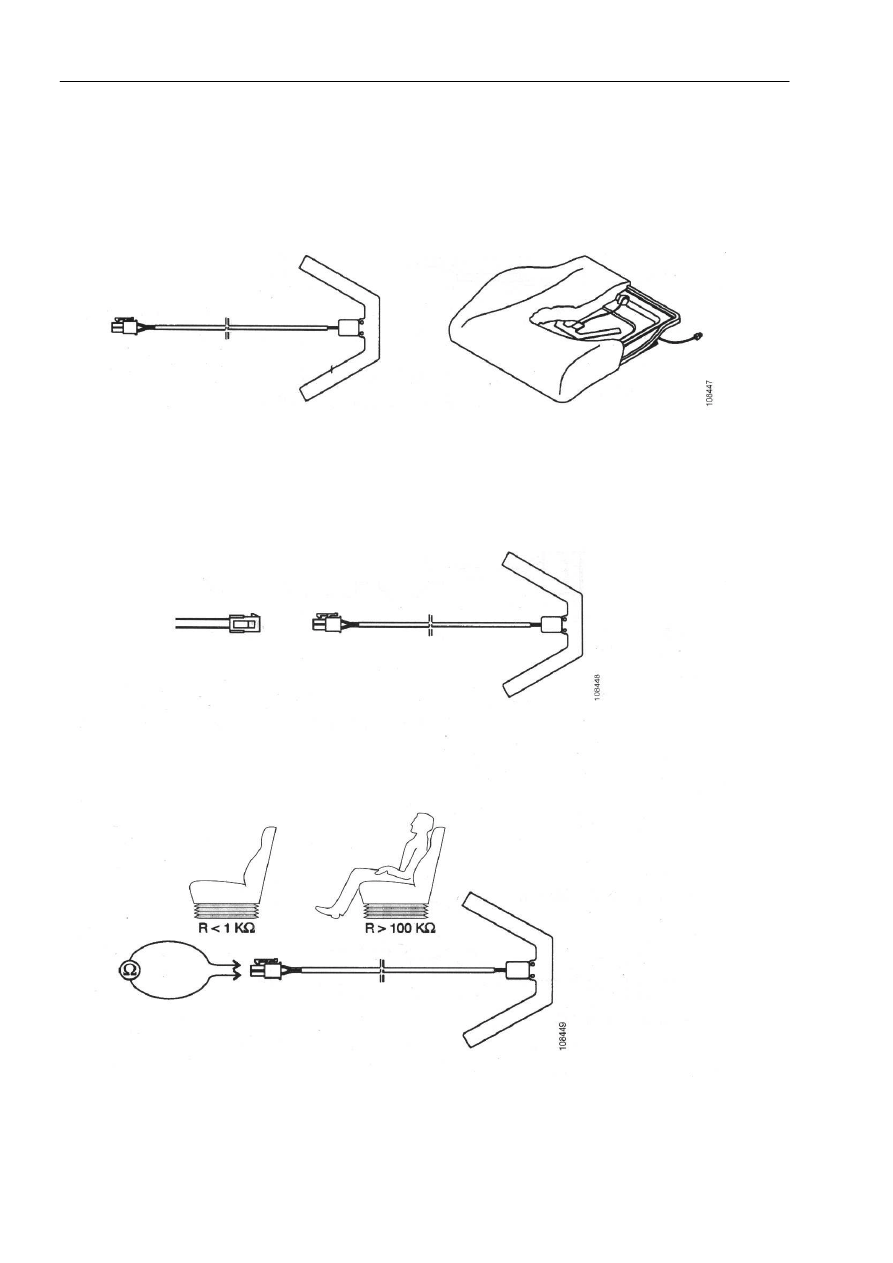

Датчик в сиденье кресла



Кресла, имеющие следующие номера частей, оборудованы датчиком: 1 395 501-1 395 508 и 1 345
787-1 345 790.















Контакт для датчика









Внутреннее сопротивление в контакте
