Кабина грузовиков Scania. Руководство - часть 66





Диагностика неисправностей с помощью тестера



18:02-01



37

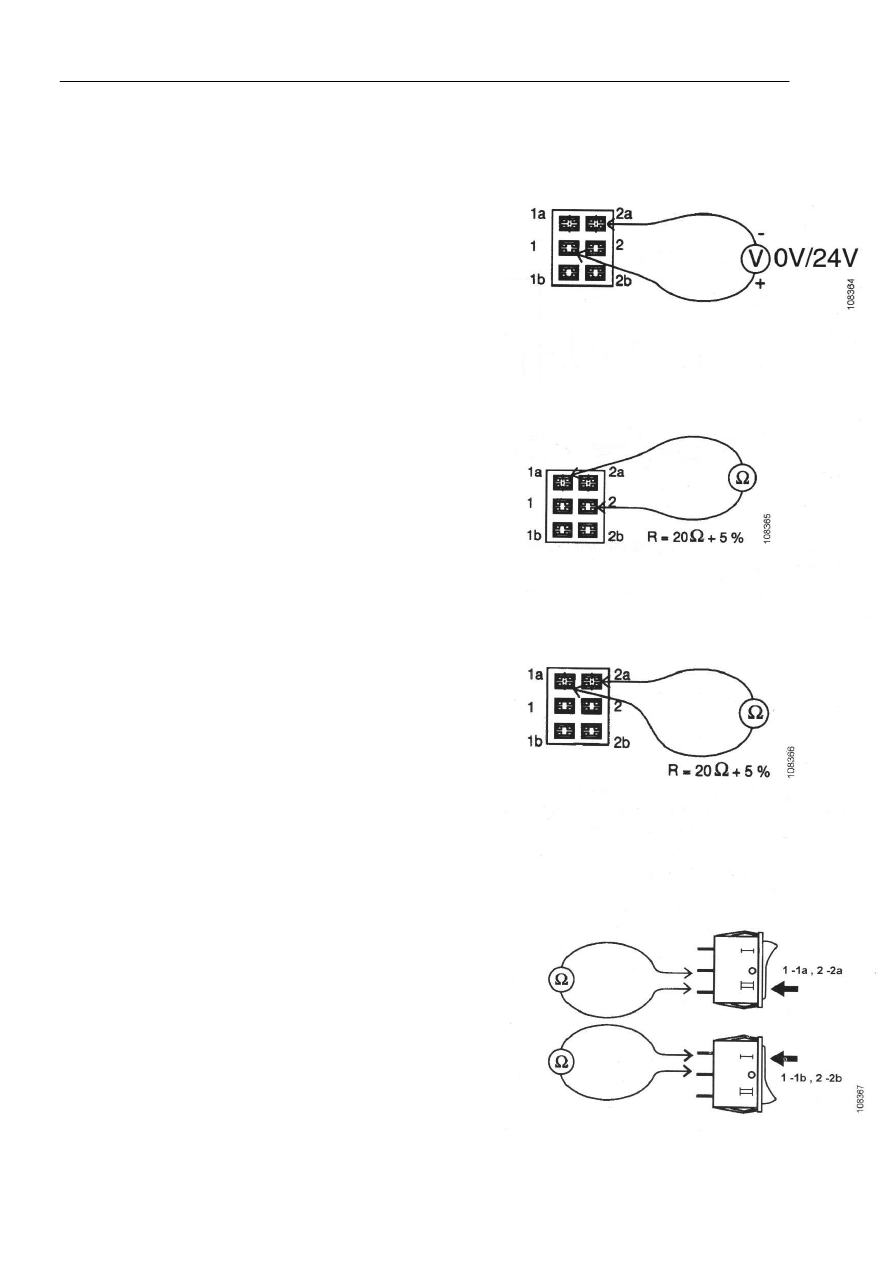

Когда двигатель выключен, тестер должен показывать 0
В; когда двигатель включен, тестер должен показывать
24 В.

Питающее напряжение













Внутреннее сопротивление в
подушке с подогревом спинки
кресла







Внутреннее сопротивление в
подушке с подогревом сиденья
кресла












Переключатель


Проверить, замерив сопротивление между штырями,
указанными на рисунке. Установить переключатель в
положение один или два.










Диагностика неисправностей с помощью тестера



18:02-01



38

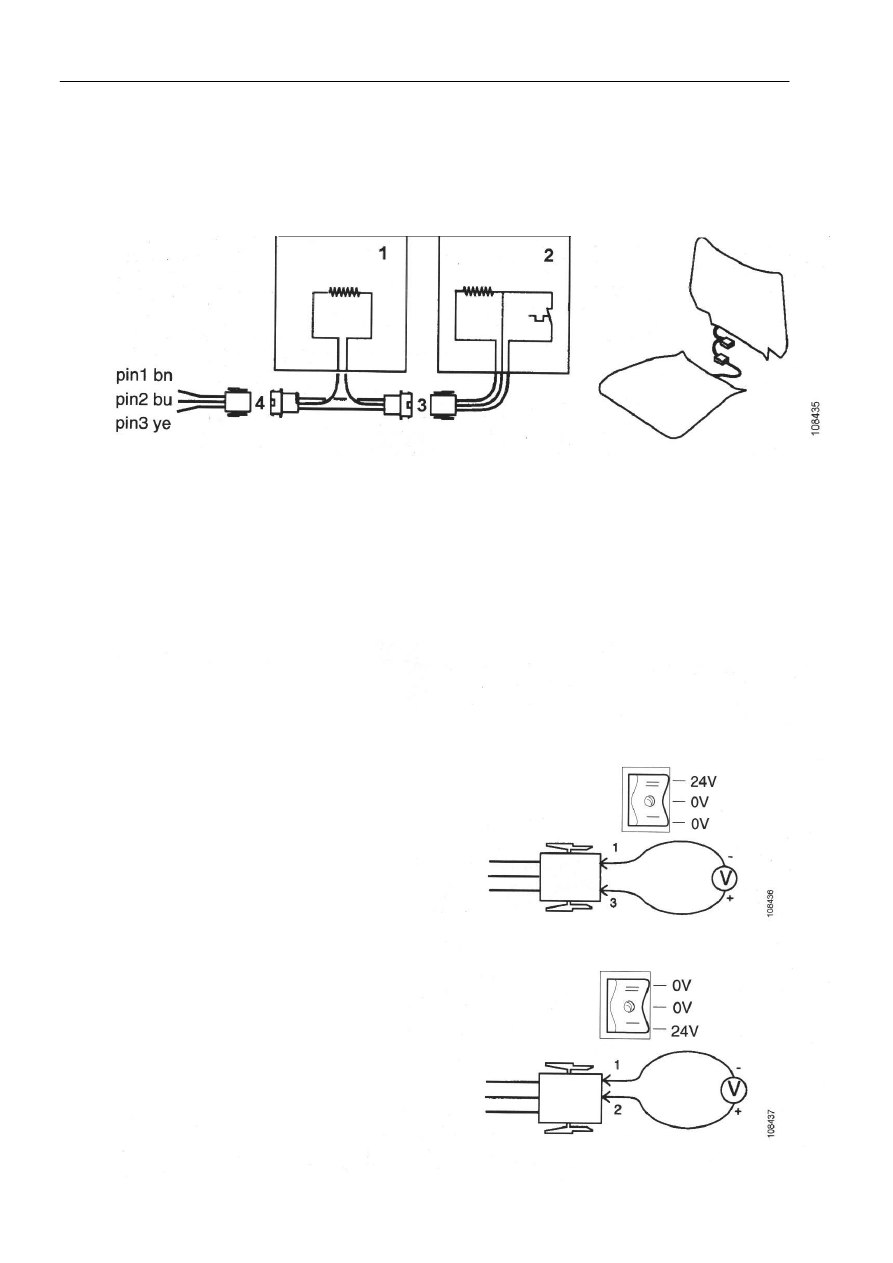

Подушка с подогревом



Контакты для подушек с подогревом











Штырь 1: Земля
Штырь 2: Сигнал от контакта к подушке с
подогревом в спинке кресла
Штырь 3: Сигнал от контакта к подушкам с
подогревом в спинке и сиденье кресла


Подушка с подогревом в спинке
кресла

Подушка с подогревом в сиденье
кресла

Контакт подушки с подогревом в
сиденье и спинке кресла

Контакт подушки с подогревом в
сиденье и спинке кресла




Параллельное соединение


Переключатель для подушки с подогревом
подсоединен последовательно, когда он
находится в положении один; когда
переключатель находится в положении два, он
подсоединен параллельно.



Последовательное соединение













Диагностика неисправностей с помощью тестера



18:02-01



39

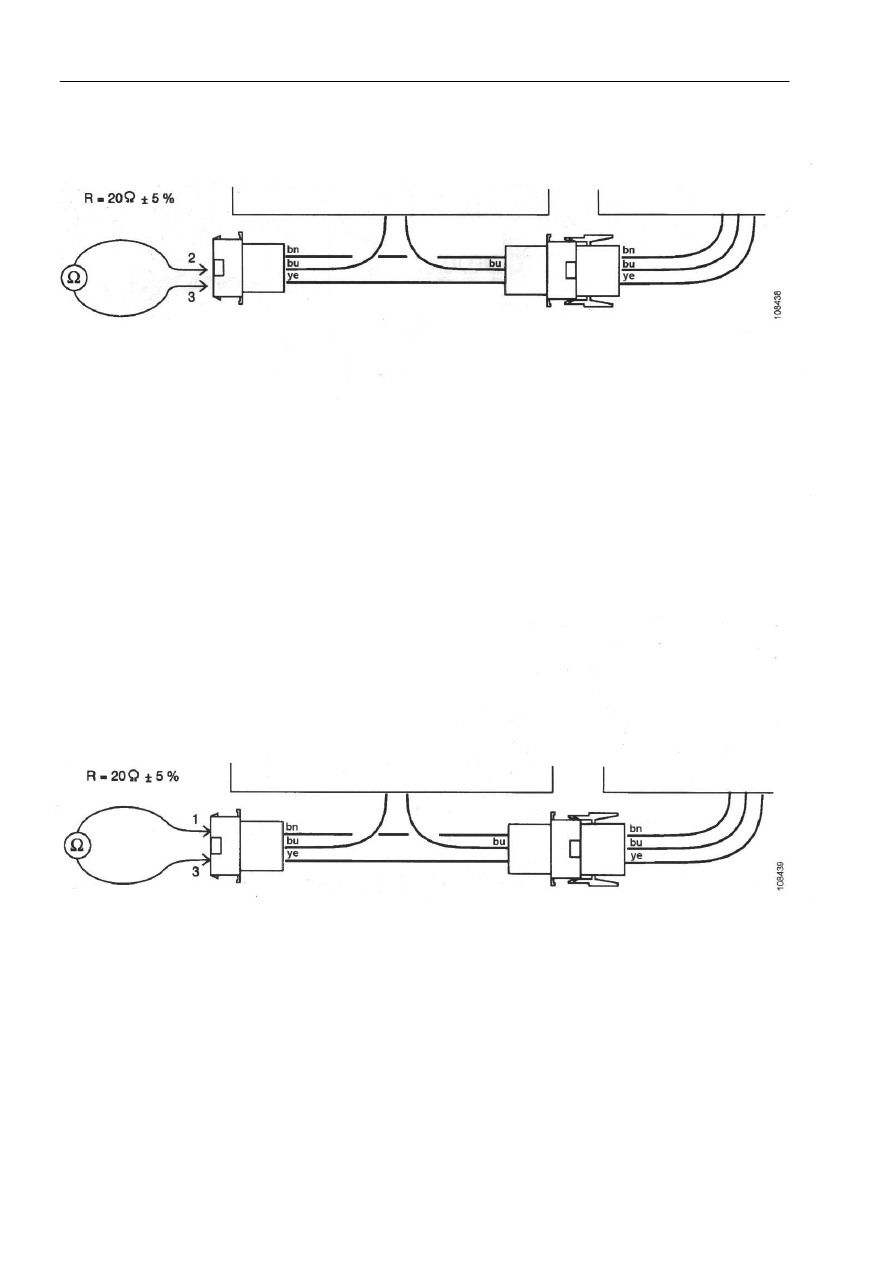

Внутреннее сопротивление в подушке с подогревом спинки кресла











Подушка с подогревом в спинке кресла

Подушка с подогревом в сиденье кресла














Внутреннее сопротивление в подушке с подогревом сиденья кресла












Подушка с подогревом в спинке кресла

Подушка с подогревом в сиденье кресла












Диагностика неисправностей с помощью тестера



18:02-01



40

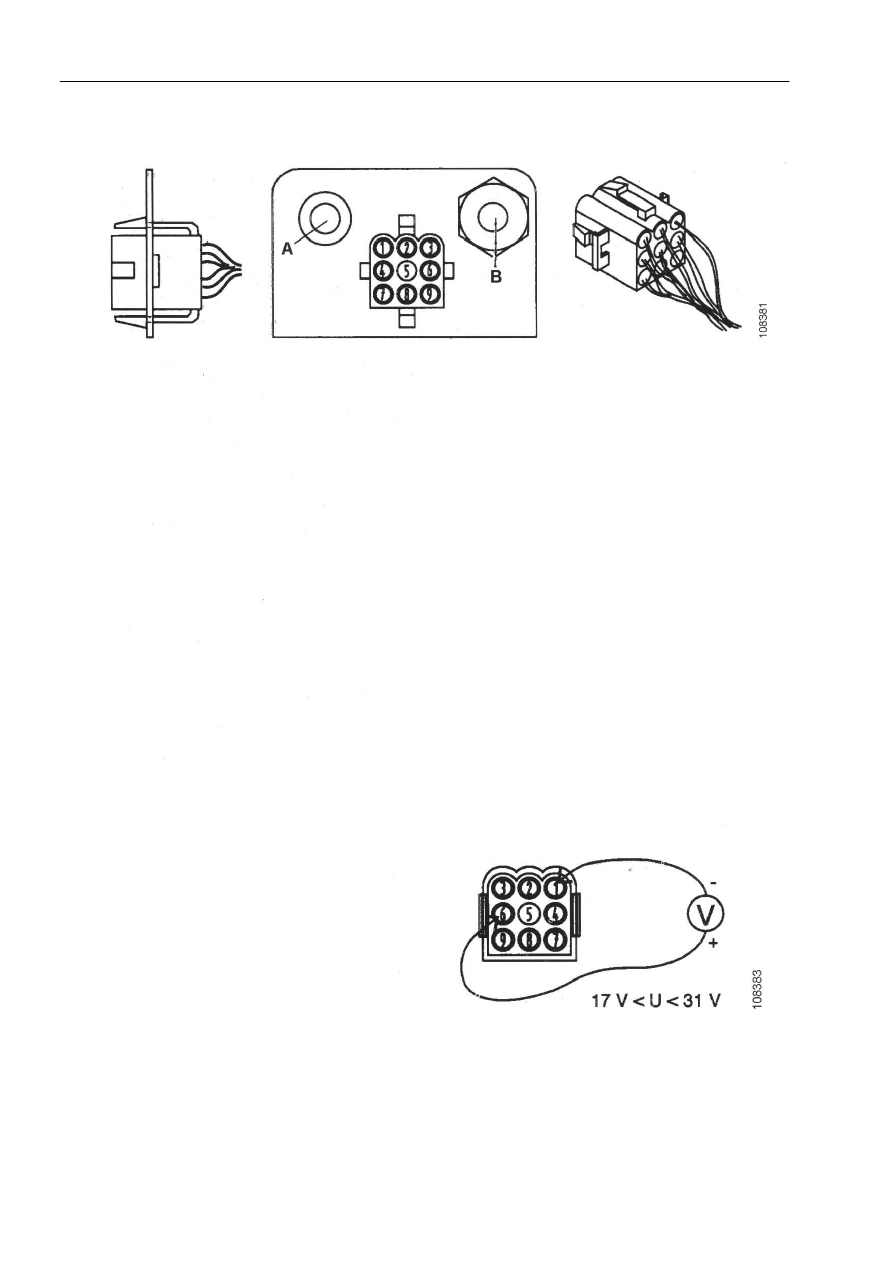

Контакт для электрического соединения кресла












А Вывод (серый)
В Ввод (черный)
1  Аккумулятор 30, 24 В (красный)
2  Зажигание 15 (черный)
3  Работа двигателя 61, подушка с подогревом в
сиденье кресла (красный / белый)
4  Система диагностики кресла ISO-K (белый /
желтый)
5  Пустой
6  Земля 31 (коричневый)
7  Сигнальная лампа и ремень безопасности
(коричневый / синий)
8  Натяжитель ремня безопасности (оранжевый)
9  Натяжитель ремня безопасности (черный)











Постоянное питающее напряжение










Контакт для проводки кабины



Примечание: Следует избегать коротких замыканий между штырями. В противном случае
контакт может быть поврежден.

Напряжение должно составлять 17 В < U < 31 В.
