Диагностика неисправностей с помощью тестера



18:02-01



41



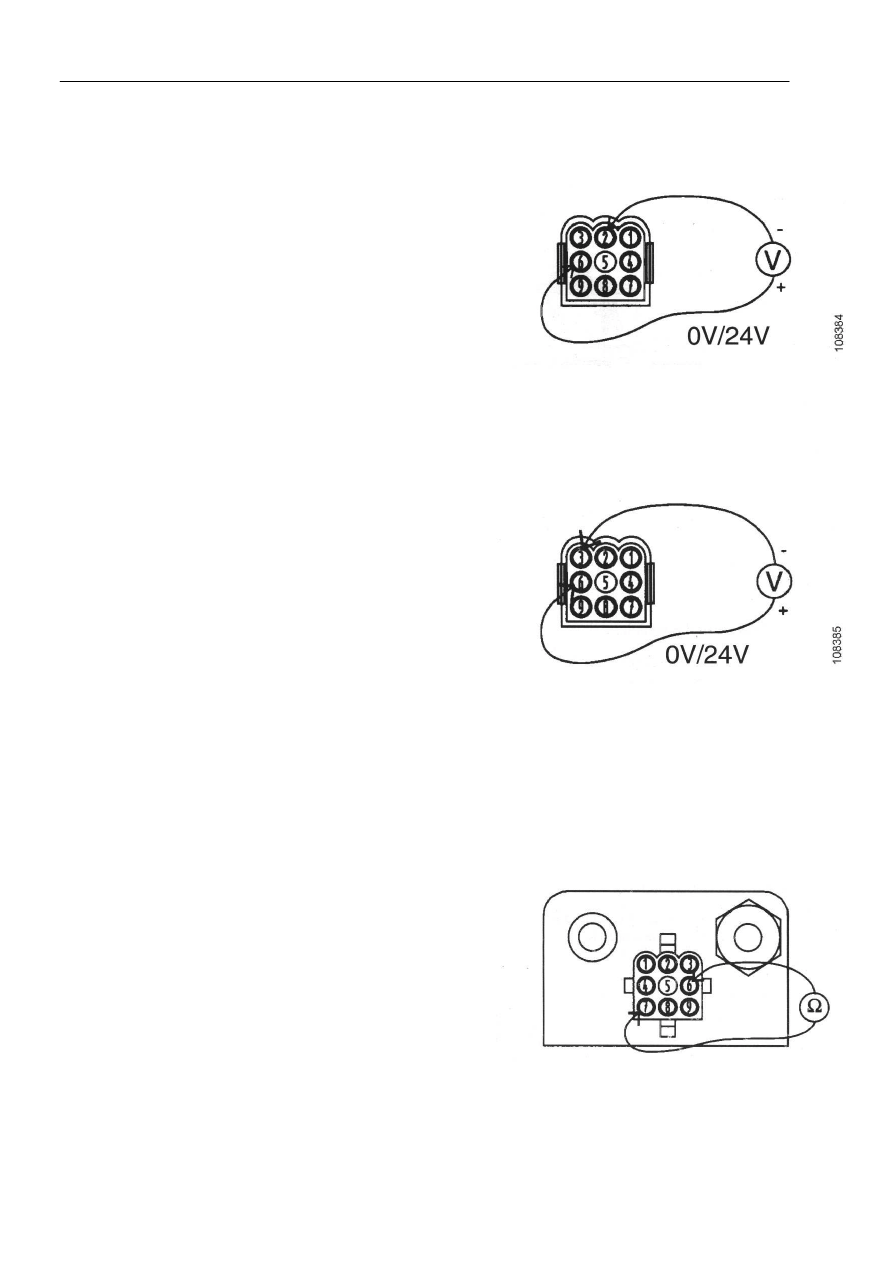

Питающее напряжение к ключу
включения стартера









Примечание: Следует избегать коротких замыканий
между штырями. В противном случае контакт может
быть поврежден.



Контакт для проводки кабины

Когда ключ находится в положении блокировки, тестер
должен показывать 0 В; когда ключ находится в
положении движения, тестер должен показывать 24 В.

Питающее напряжение к подушке с
подогревом



Примечание: Следует избегать коротких замыканий
между штырями. В противном случае контакт может
быть поврежден.

Когда двигатель выключен, тестер должен показывать 0
В; когда двигатель работает, тестер должен показывать
24 В.

Контакт для проводки кабины



Когда ремень безопасности застегнут, тестер не должен
регистрировать ничего;  когда ремень безопасности не
застегнут, между штырями должно быть
сопротивление.

Сигнал к замку ремня безопасности и
от него

















Диагностика неисправностей с помощью тестера



18:02-01



42

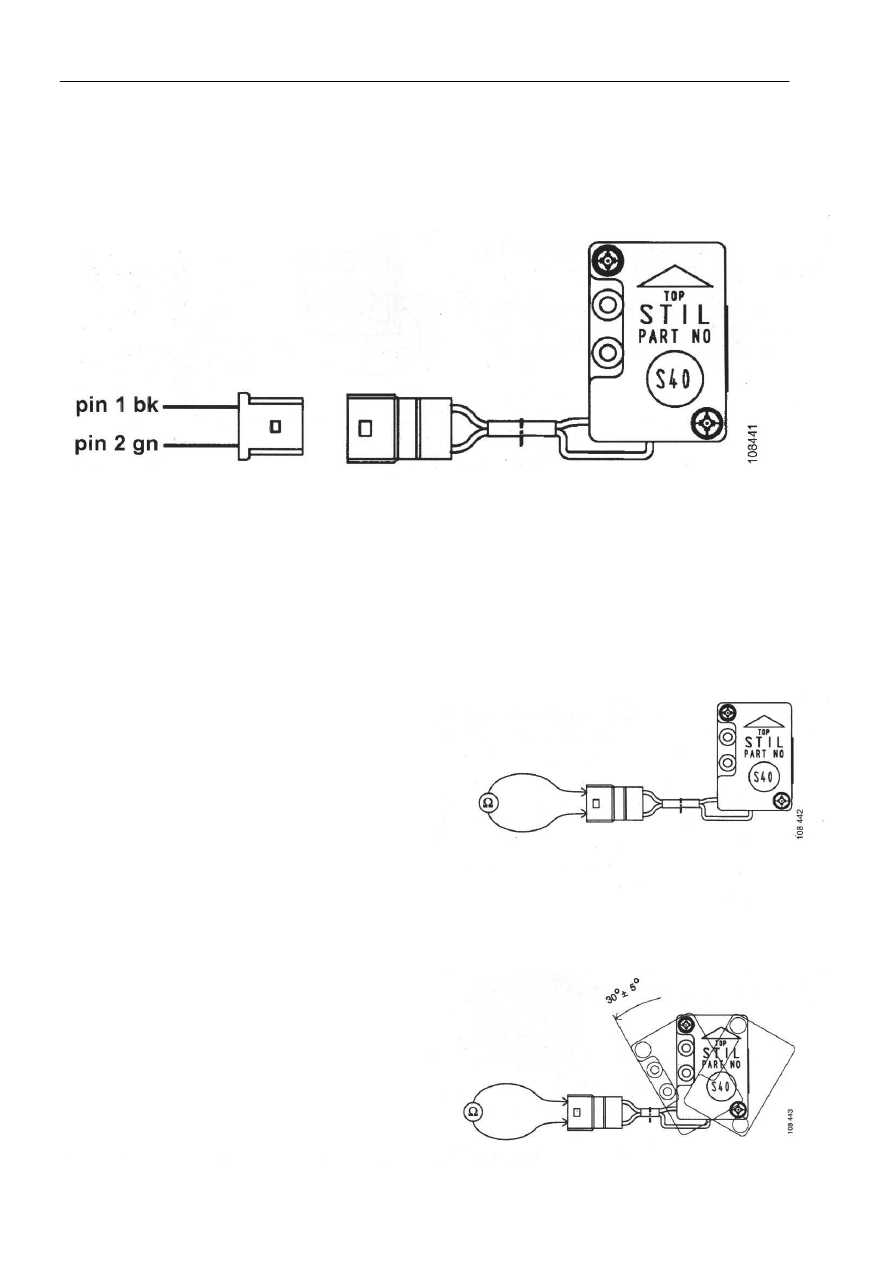

Переключатель ремня безопасности



Контакт для переключателя













Штырь 1: Замок зажигания
Штырь 2: Сигнал к переключателю и от него








Проверка переключателя в верхнем
положении

Кресло не должно находиться внутри автомобиля.

Когда переключатель находится в верхнем положении,
между штырями должно быть сопротивление.








Проверка переключателя, когда он
установлен под углом





Кресло не должно находиться внутри автомобиля.

Когда переключатель находится под углом более 30
градусов, тестер не должен регистрировать ничего.



Диагностика неисправностей с помощью тестера



18:02-01



43

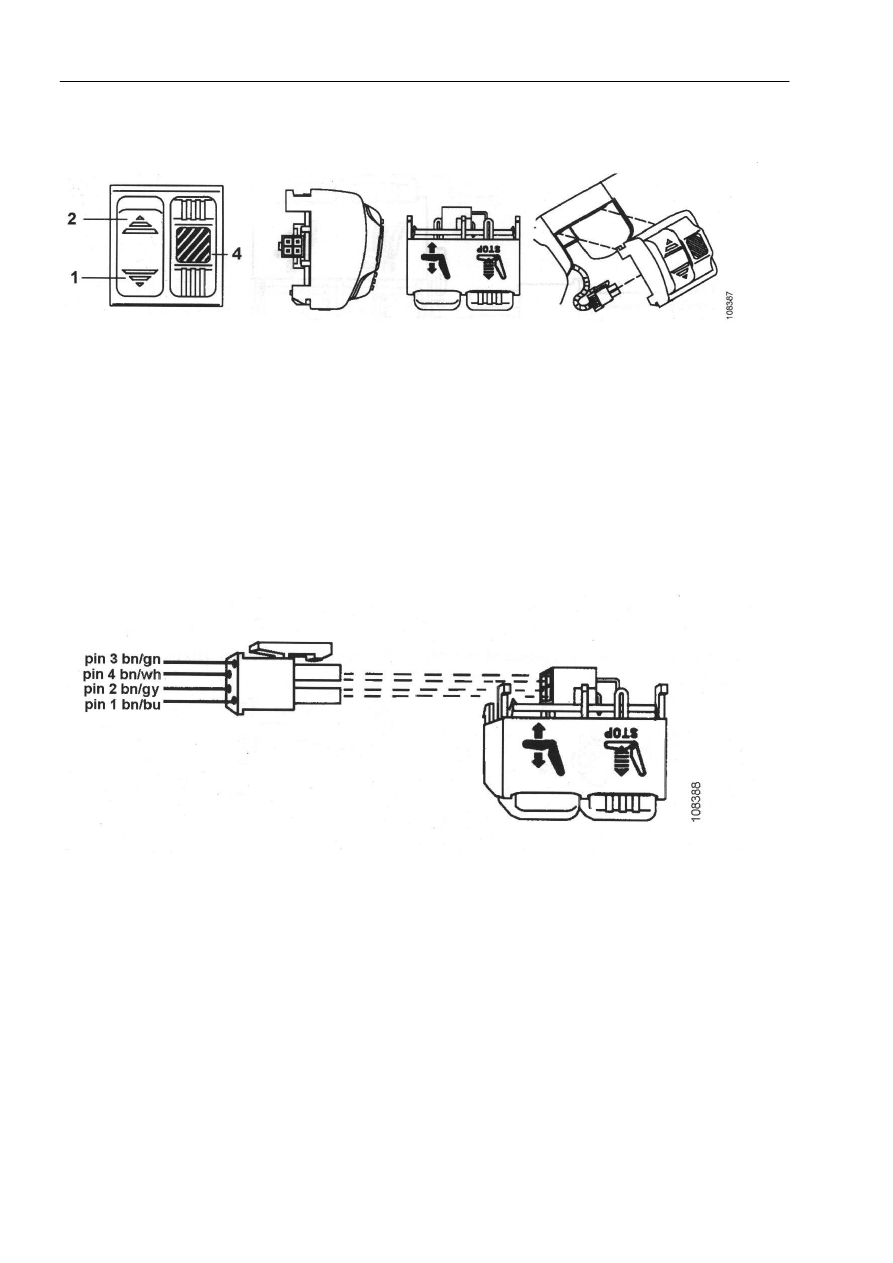

Кнопка регулировки высоты











1

Кнопка для регулировки высоты,
опускание

2

Кнопка для регулировки высоты,
поднимание

4

Кнопка для быстрого опускания









Контакт для кнопок на левой стороне кресла











Штырь 3: Земля
Штырь 4: Кнопка для быстрого опускания
Штырь 2: Кнопка для регулировки высоты, поднимание
Штырь 1: Кнопка для регулировки высоты, опускание














Диагностика неисправностей с помощью тестера



18:02-01



44

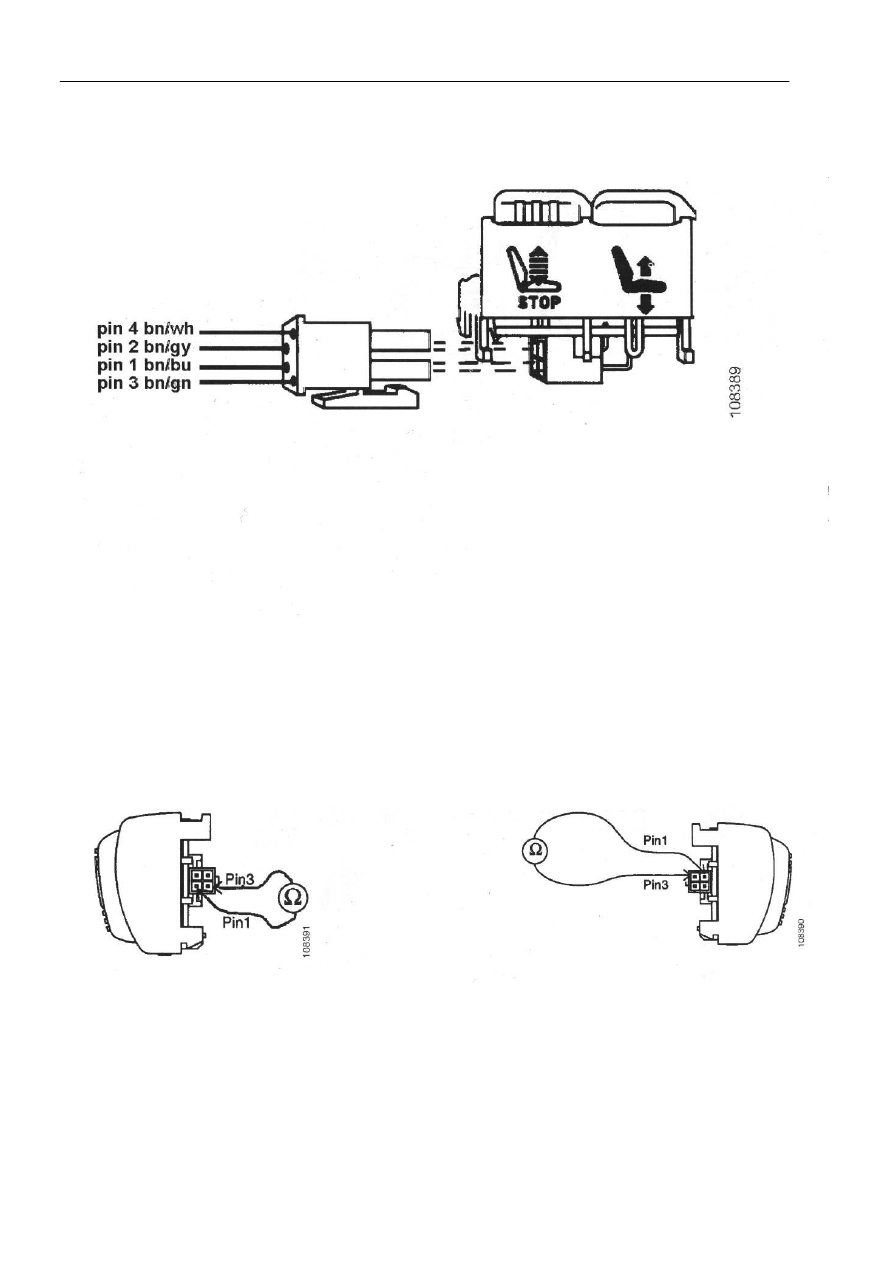

Контакт для кнопок на правой стороне кресла















Штырь 4: Кнопка для быстрого опускания
Штырь 2: Кнопка для регулировки высоты, поднимание
Штырь 1: Кнопка для регулировки высоты, опускание
Штырь 3: Земля












Кнопки в процессе опускания, правая





Кнопки в процессе опускания

сторона кресла,











левая сторона кресла












Когда кнопка для регулировки высоты находится в не нажатом положении, тестер не должен
регистрировать ничего. Когда нижняя часть кнопки (предназначенной для опускания кресла)
находится в нажатом положении, между штырями должно быть сопротивление.
