Диагностика неисправностей с помощью тестера



18:02-01



33

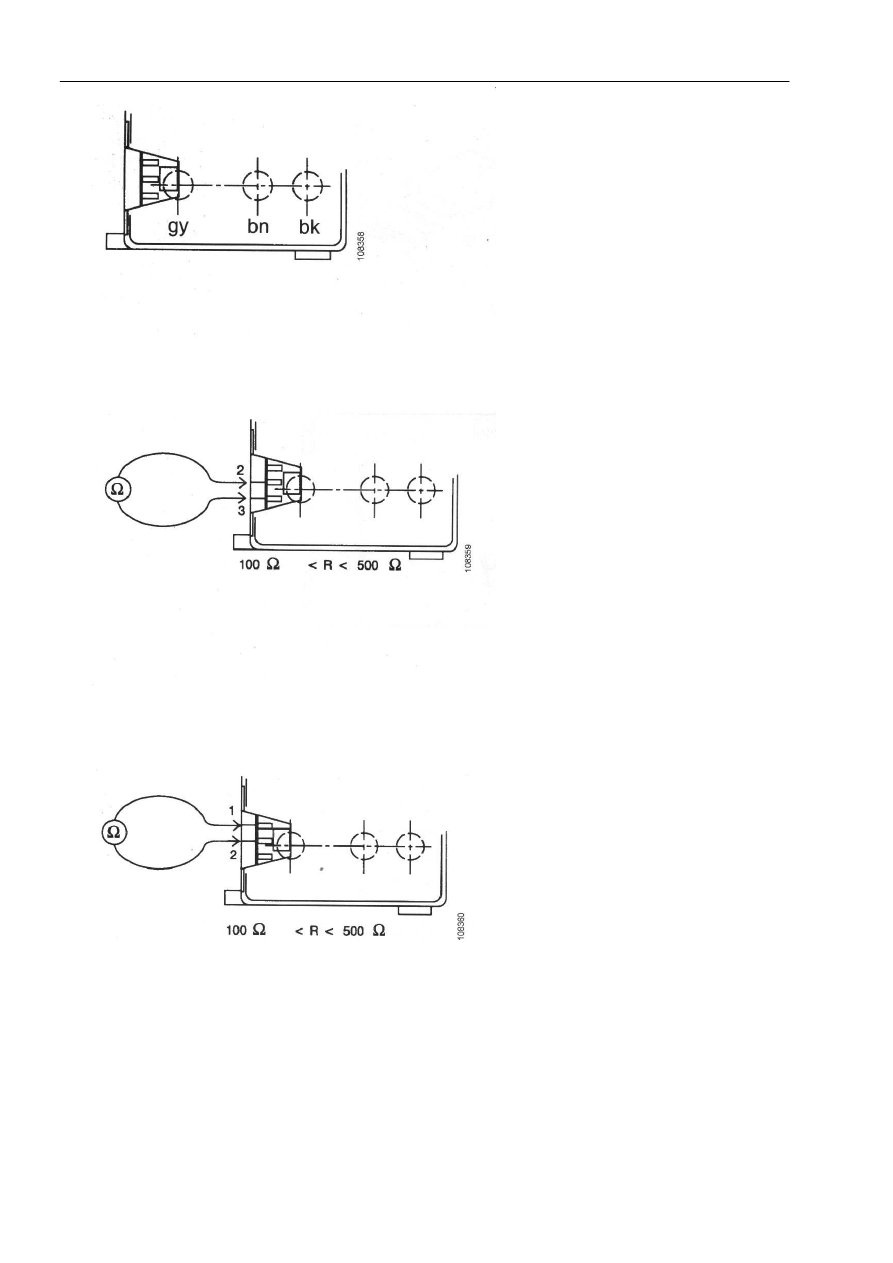

Внутреннее сопротивление выхода при опускании кресла















Внутреннее сопротивление выхода при поднимании кресла






















Диагностика неисправностей с помощью тестера



18:02-01



34

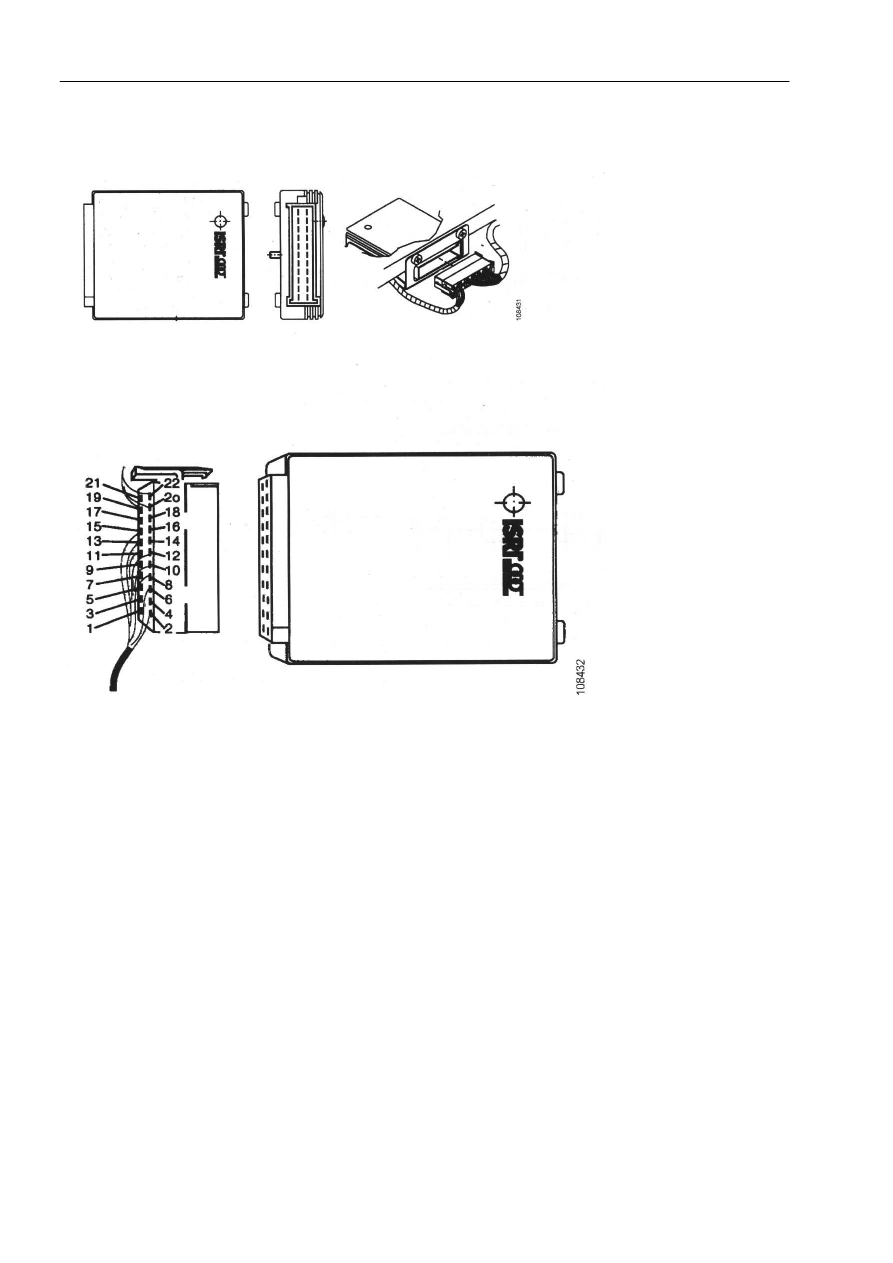

Блок управления













Контакт для блока управления














1

Красный, питающее напряжение

2

Черный, замок зажигания

3

2 х коричневый / зеленый, земля

4

2 х коричневый / зеленый, земля

5

Коричневый / зеленый, земля

6

Желтый, питающее напряжение 5 В к
потенциометру

7

Коричневый / желтый, сигнал к датчику
сиденья кресла и от него

8

Желтый / красный, сигнал к
потенциометру и от него

9

Коричневый / серый, кнопка регулировки
высоты, опускание кресла

10  Коричневый / синий, кнопка регулировки

высоты, поднимание кресла

11 –
12  Коричневый / желтый, кнопка для

быстрого опускания

13 –
14  Белый / желтый, кабель контура

системы диагностики

15 –
16 –
17  Синий / белый, выход
18 –
19 –
20  Синий / зеленый, вход
21 –
22  Красный / синий, питающее напряжение

24 В к электромагнитному клапану









Диагностика неисправностей с помощью тестера



18:02-01



35

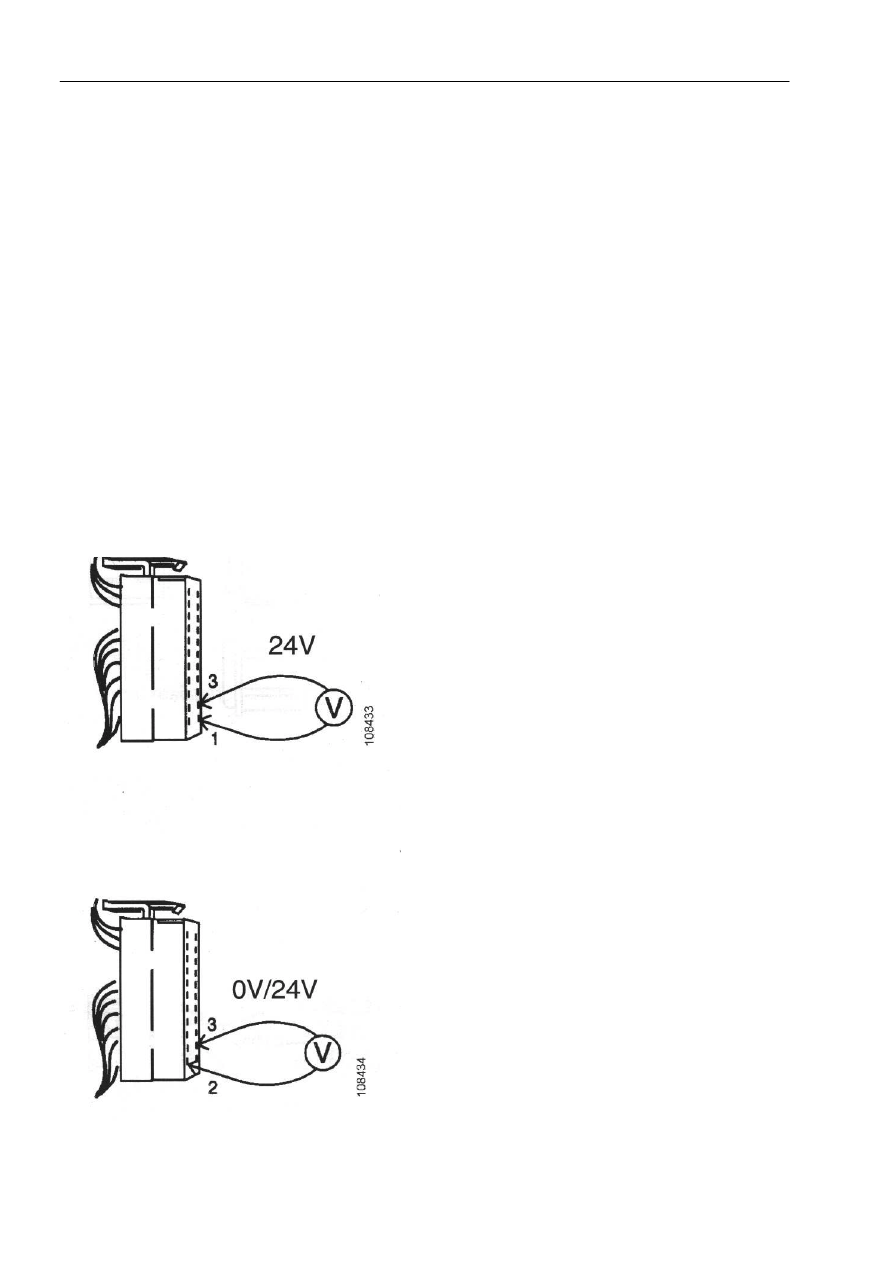

При проверке подачи постоянного напряжения тестер
должен всегда показывать 24 В.










Когда ключ находится в положении блокировки, тестер
должен показывать 0 В; когда ключ находится в
положении движения, тестер должен показывать 24 В.


Постоянное питающее напряжение














Питающее напряжение, когда ключ находится в положении блокировки или движения

















Диагностика неисправностей с помощью тестера



18:02-01



36

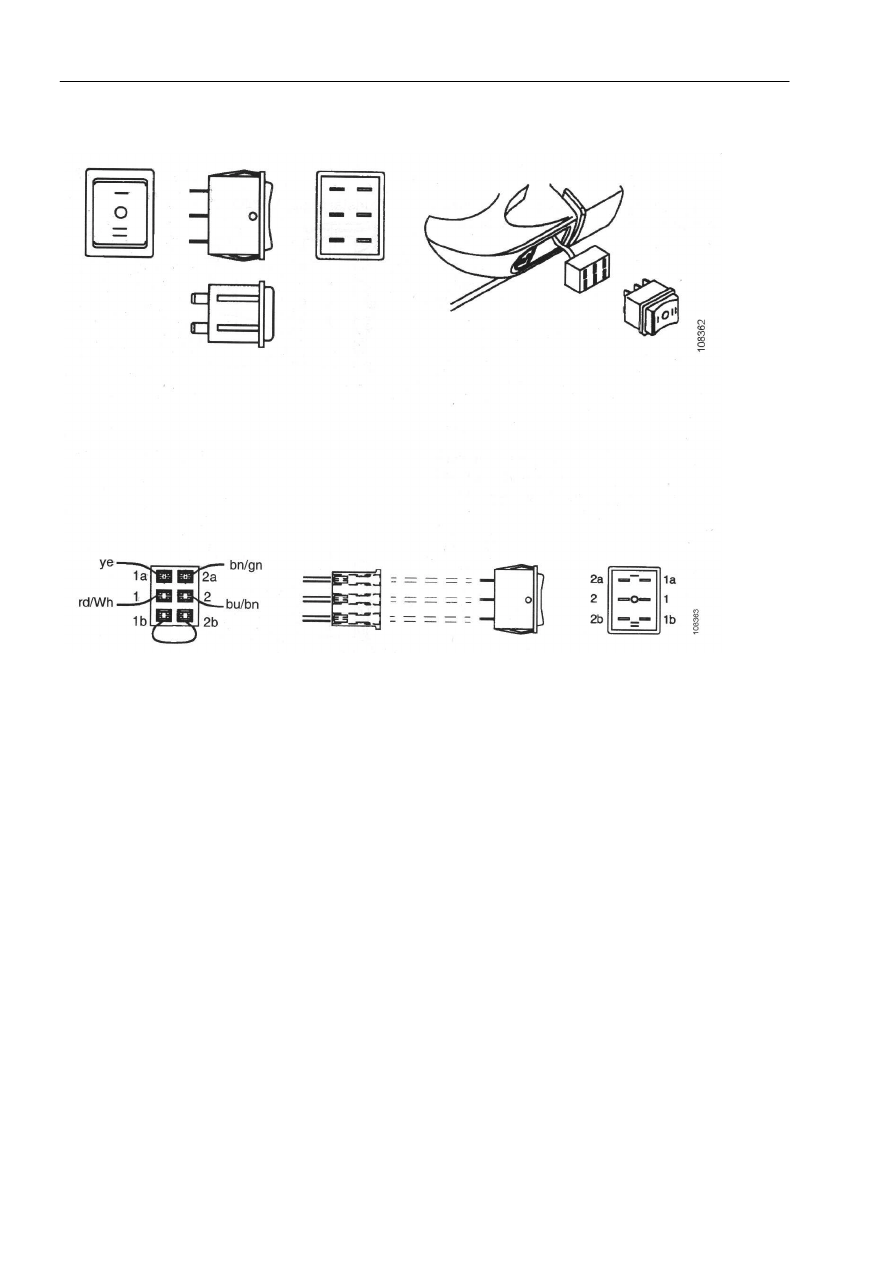

Переключатель для подушек с подогревом


















Переключатель








1а Сигнал от контакта к подушкам с подогревом в сиденье и спинке кресла
1 Питающее напряжение к контакту
1b
2а Земля
2 Сигнал от контакта к подушке с подогревом спинки кресла
2b
