Кабина грузовиков Scania. Руководство - часть 64

Диагностика неисправностей с помощью тестера



18:02-01



29



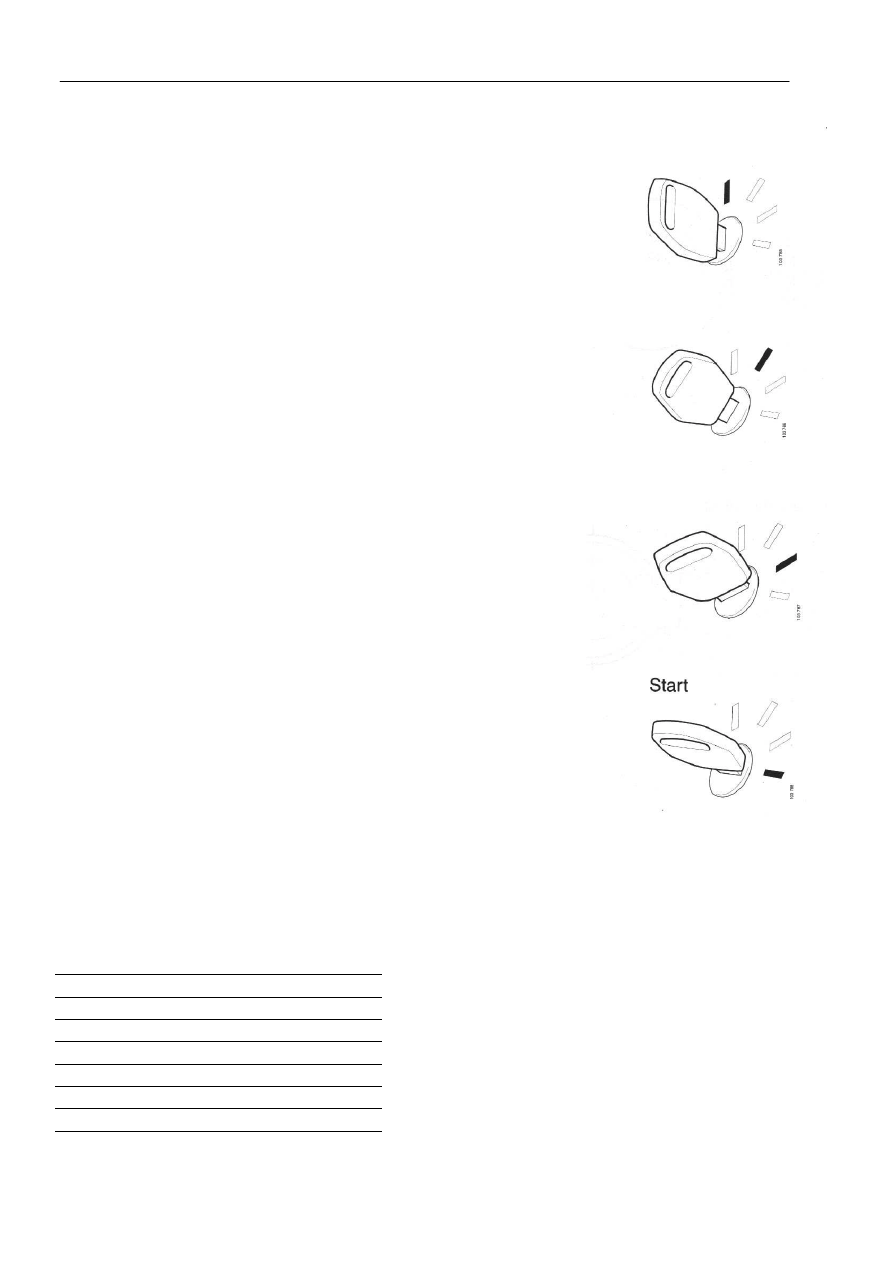

Положения ключа включения стартера


Ключ включения стартера может выниматься в
положении блокировки. Фонари стояночного
освещения, мигающие сигналы аварийного освещения и
внутреннее освещение автомобиля могут включаться.



Блокировка



В положении работы радиоприемника подключено
ограниченное количество электрического
оборудования.



Радиоприемник



Вся электрическая система подключена в положении
движения. Сигнальные лампы уровня зарядки
аккумулятора, давления масла, тормозного давления и
т.д. включены.



Режим движения



Стартер подключен в положении включения стартера.
После отпускания ключа он возвращается в положение
движения под воздействием пружины.



Режим включения стартера




Цветовая маркировка кабелей



Маркировка

Цвет

bk

черный

bn

коричневый

rd

красный

ye

желтый

gn

зеленый

bu

синий

gy

серый

wh

белый



Диагностика неисправностей с помощью тестера



18:02-01



30

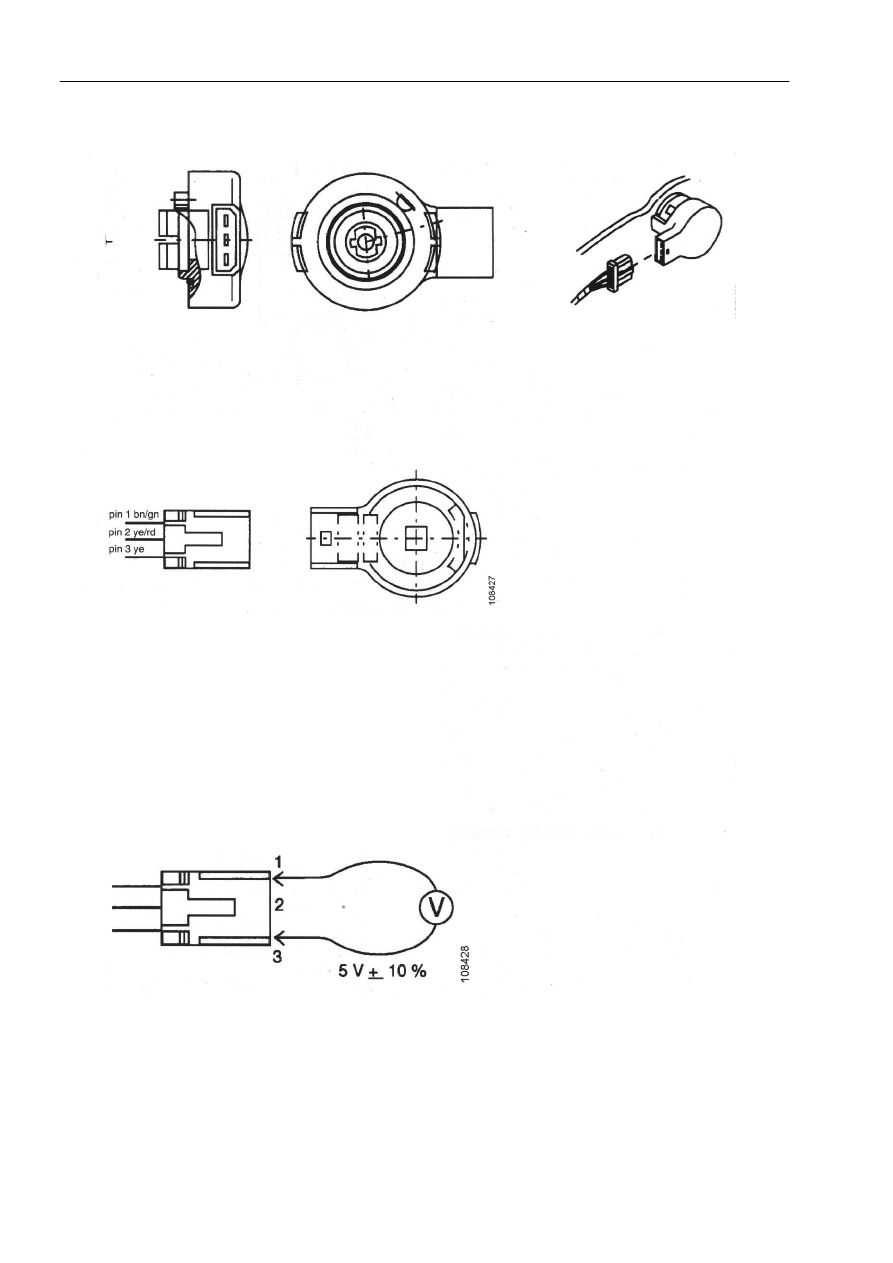

Потенциометр















Контакт для потенциометра







Штырь 1: земля
Штырь 2: сигнал к потенциометру и от него
Штырь 3: питающее напряжение





Питающее напряжение, когда ключ находится в положении движения



















Диагностика неисправностей с помощью тестера



18:02-01



31

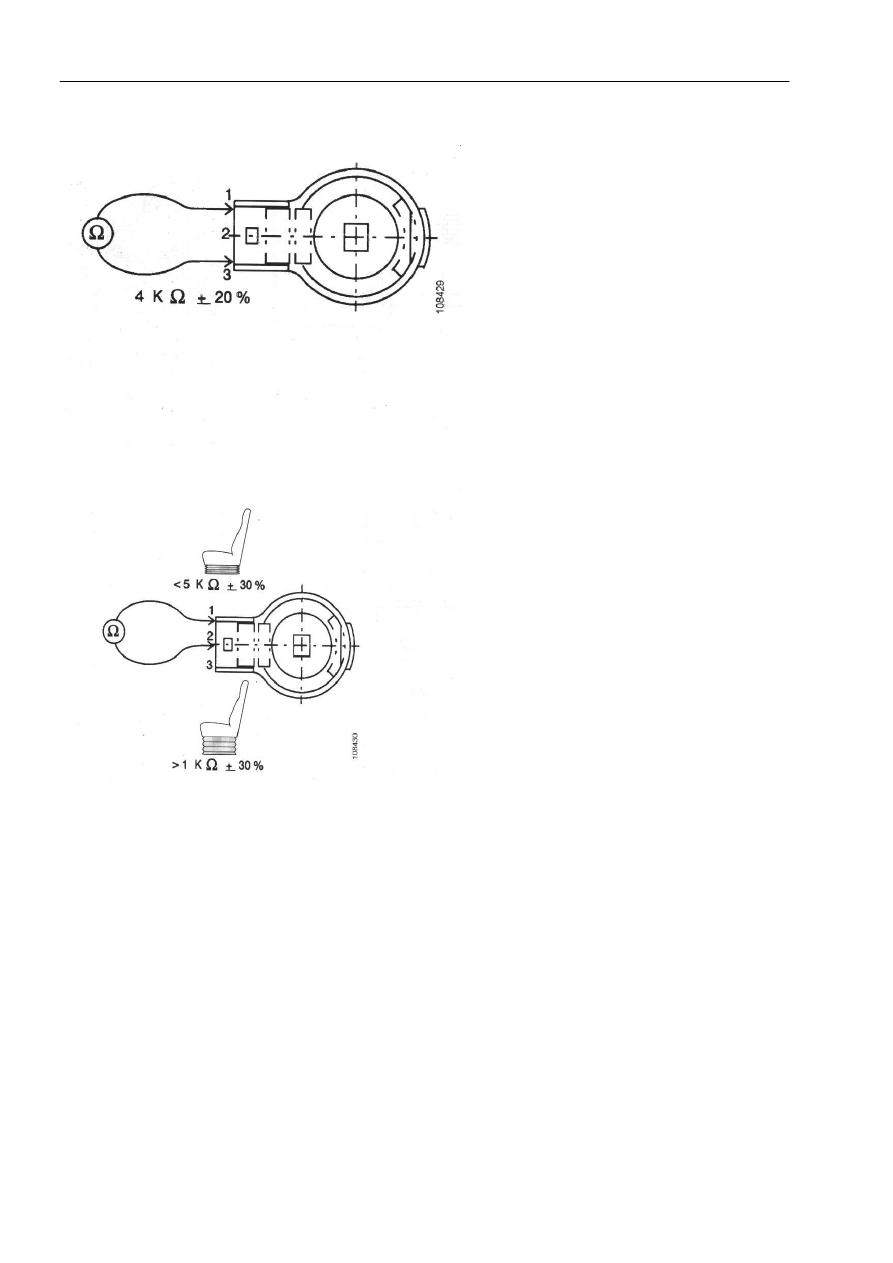

Сопротивление, когда сиденье кресла находится на произвольной высоте.















Сопротивление, когда сиденье кресла находится в нижнем или верхнем положении.


































Диагностика неисправностей с помощью тестера



18:02-01



32

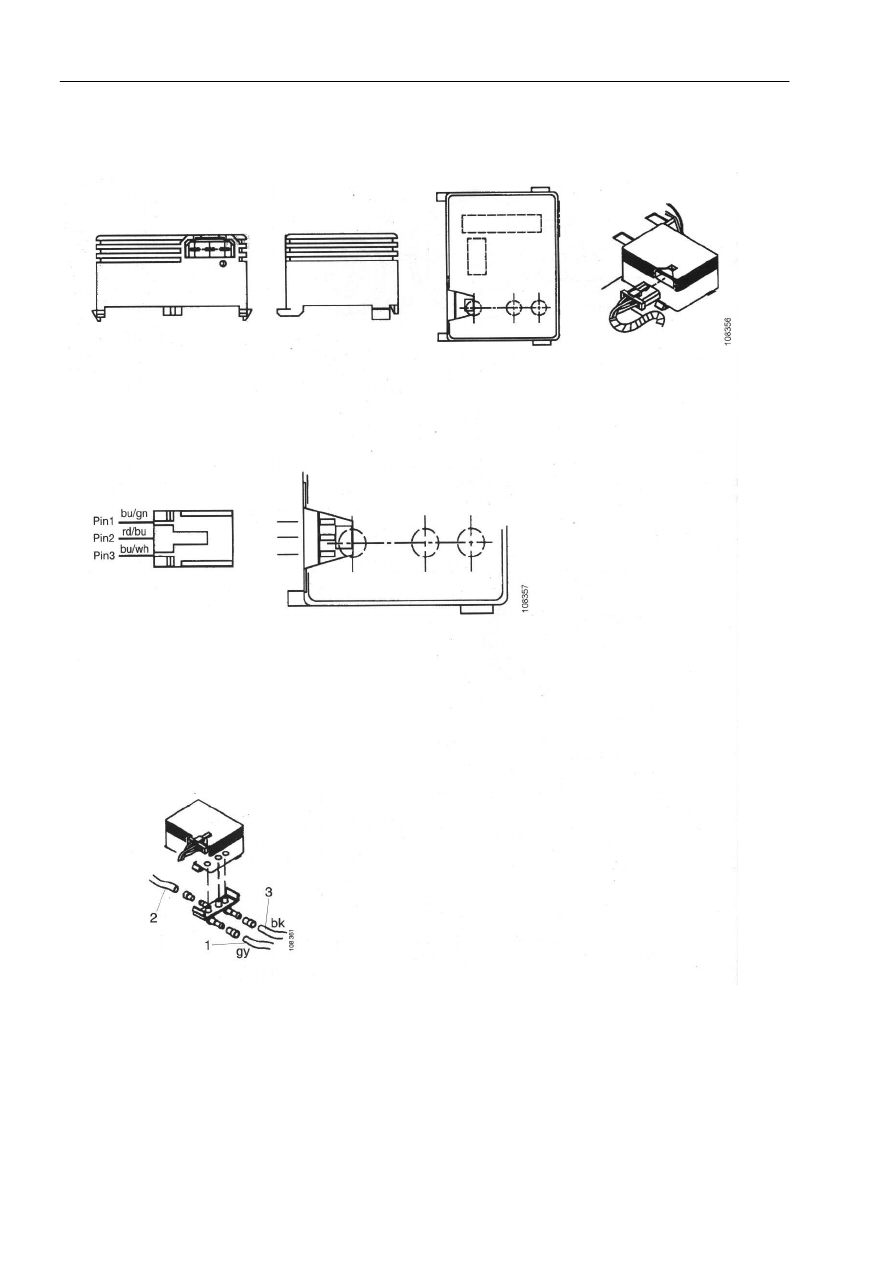

Электромагнитный клапан












Контакт электромагнитного клапана











Штырь 1: сигнал входа
Штырь 2: сигнал постоянного питающего напряжения 24 В
Штырь 3: сигнал выхода



Воздушное соединение









1

Выход

2

Пневматическая рессора

3

Вход, 7-10 бар
