Кабина грузовиков Scania. Руководство - часть 69

Руководство по ремонту



18:02-01



49









Руководство по ремонту




Настоящий раздел содержит следующую информацию:


•

покомпонентные изображения;


•

текущий ремонт;


•

инструкции по демонтажу кресла и его компонентов.




































Покомпонентные изображения



18:02-01



50



Кресло




Покомпонентные изображения

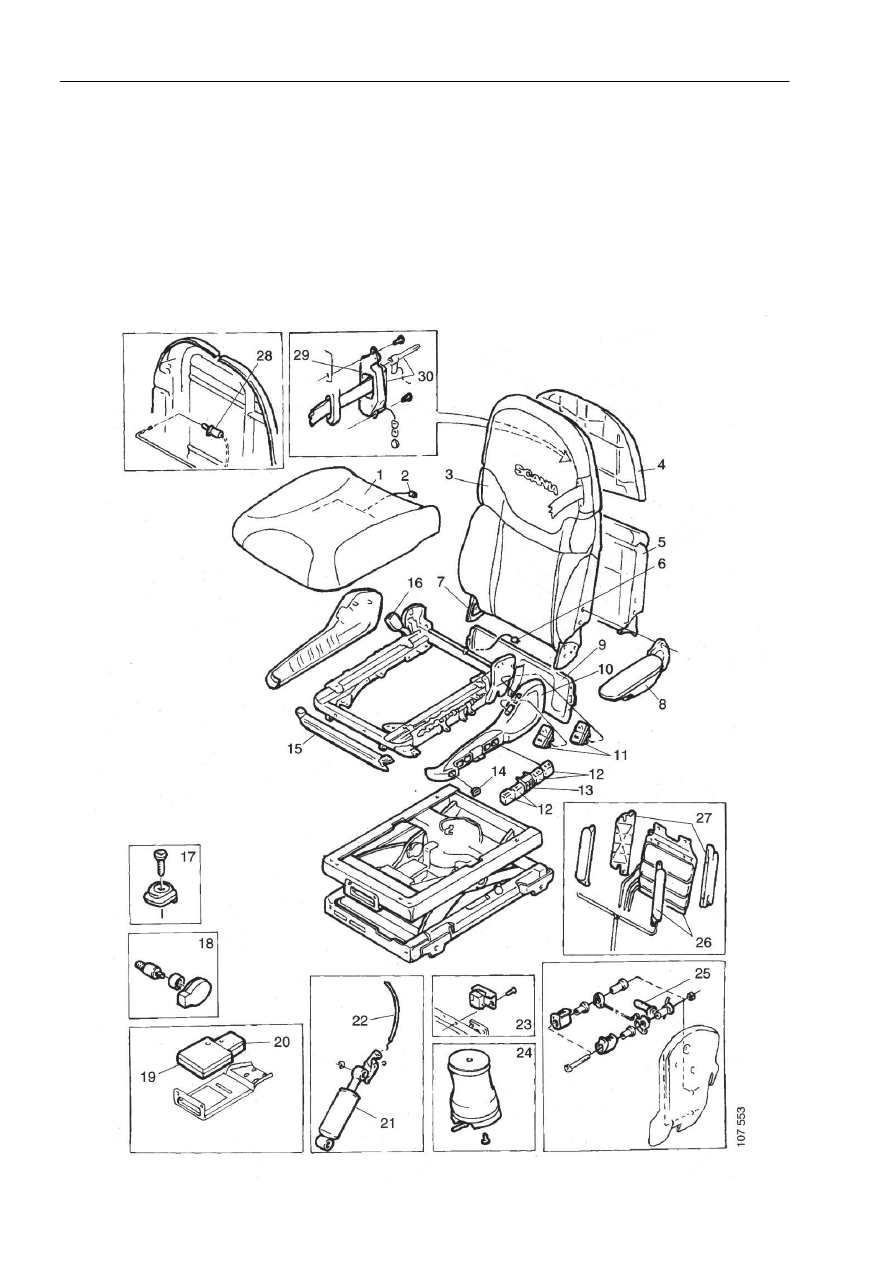

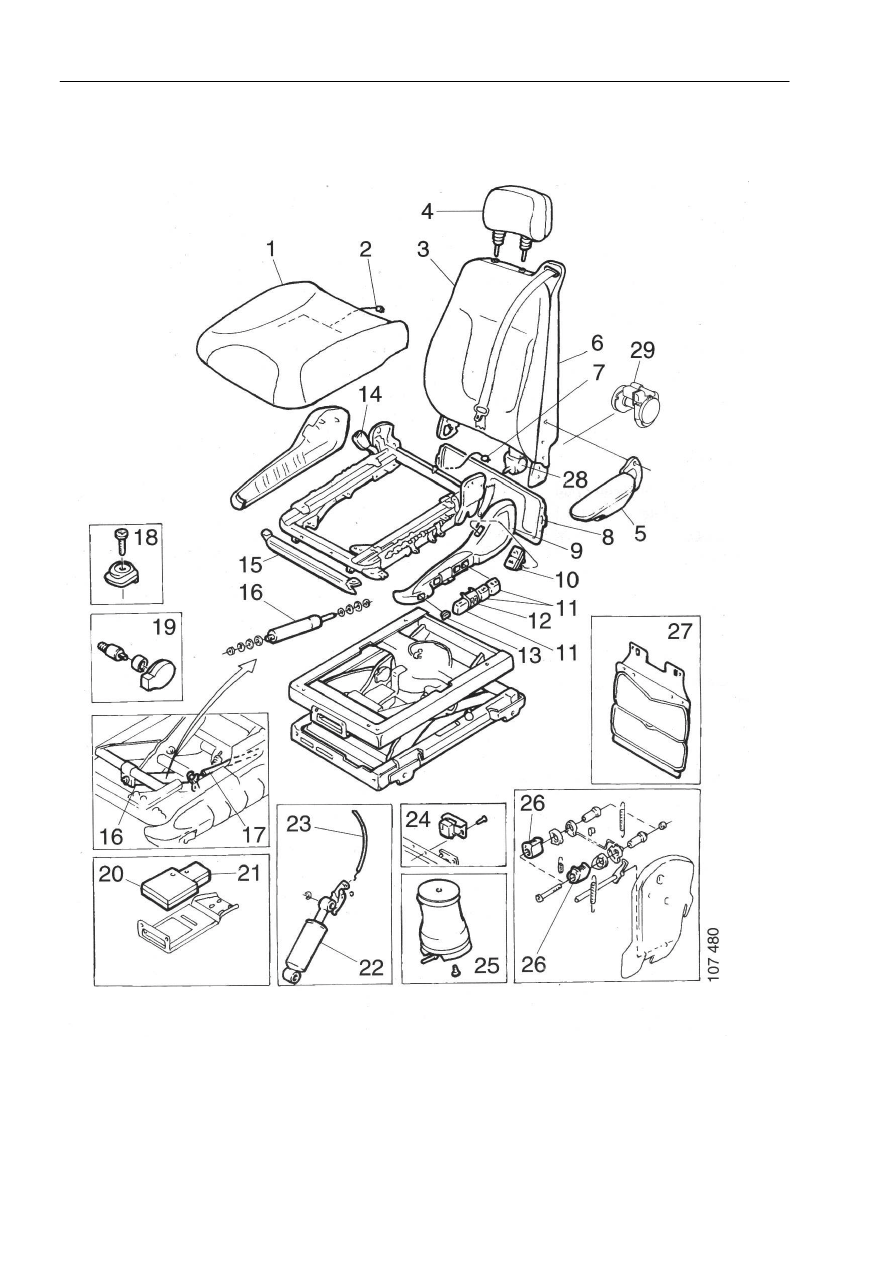

Кресло повышенной комфортности типа Luxury А











































Покомпонентные изображения



18:02-01



51


1

Сиденье кресла

2

Подушка с подогревом в сиденье кресла

3

Спинка кресла

4

Верхняя панель спинки кресла

5

Нижняя панель спинки кресла

6

Подушка с подогревом в спинке кресла

7

Механический сегмент

8

Подлокотник

9

Нижняя задняя панель

10

Боковая панель

11

Контрольные клапаны для боковых опор и поясничной опоры

12

Кнопки

13

Кнопка для регулировки высоты

14

Переключатель для подушки с подогревом

15

Передняя панель

16

Замок ремня безопасности

17

Ползун

18

Потенциометр

19

Блок управления

20

Электромагнитный клапан

21

Амортизатор

22

Тросик для амортизатора

23

Переключатель

24

Пневматическая рессора

25

Нижний воздушный клапан

26

Воздушные подушки для боковых опор и поясничной опоры

27

Опора

28

Верхний воздушный клапан

29

Инерционная катушка

30

Инерционная катушка и натяжитель ремня безопасности






















Покомпонентные изображения



18:02-01



52



Кресло средней комфортности типа Medium А
