Кабина грузовиков Scania. Руководство - часть 76

Спинка кресла



18:02-01



77



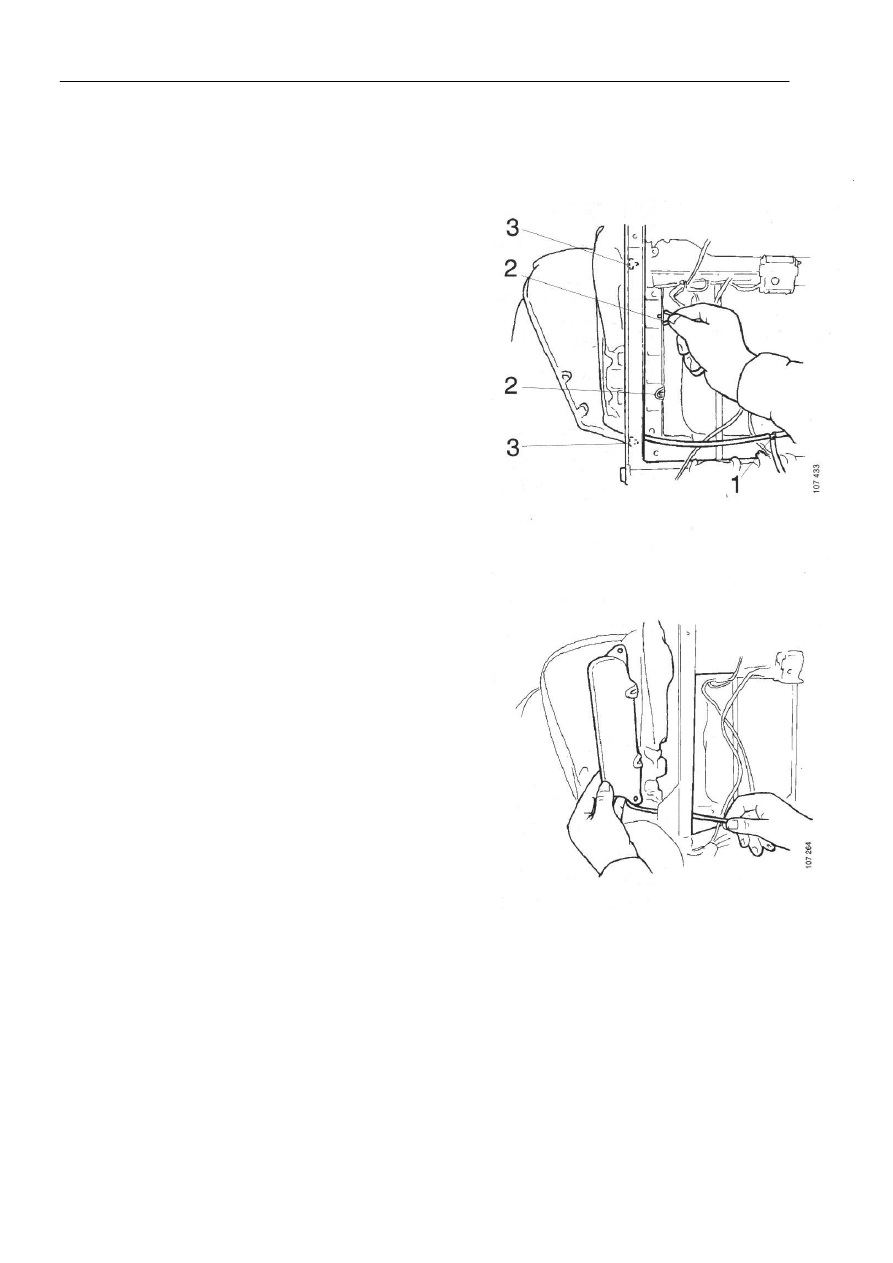

Воздушные подушки для боковых опор в кресле повышенной
комфортности типа Luxury A




1

Снять панель спинки кресла.


2

Отсоединить обивку и отогнуть ее в сторону.


3

Отсоединить воздушный шланг 1 у тройника.


4

Отсоединить воздушную подушку от пластиковых
фиксаторов 2 и пластиковых кнопок 3.












5

Подсоединить воздушный шланг к новой
воздушной подушке.

























Спинка кресла



18:02-01



78



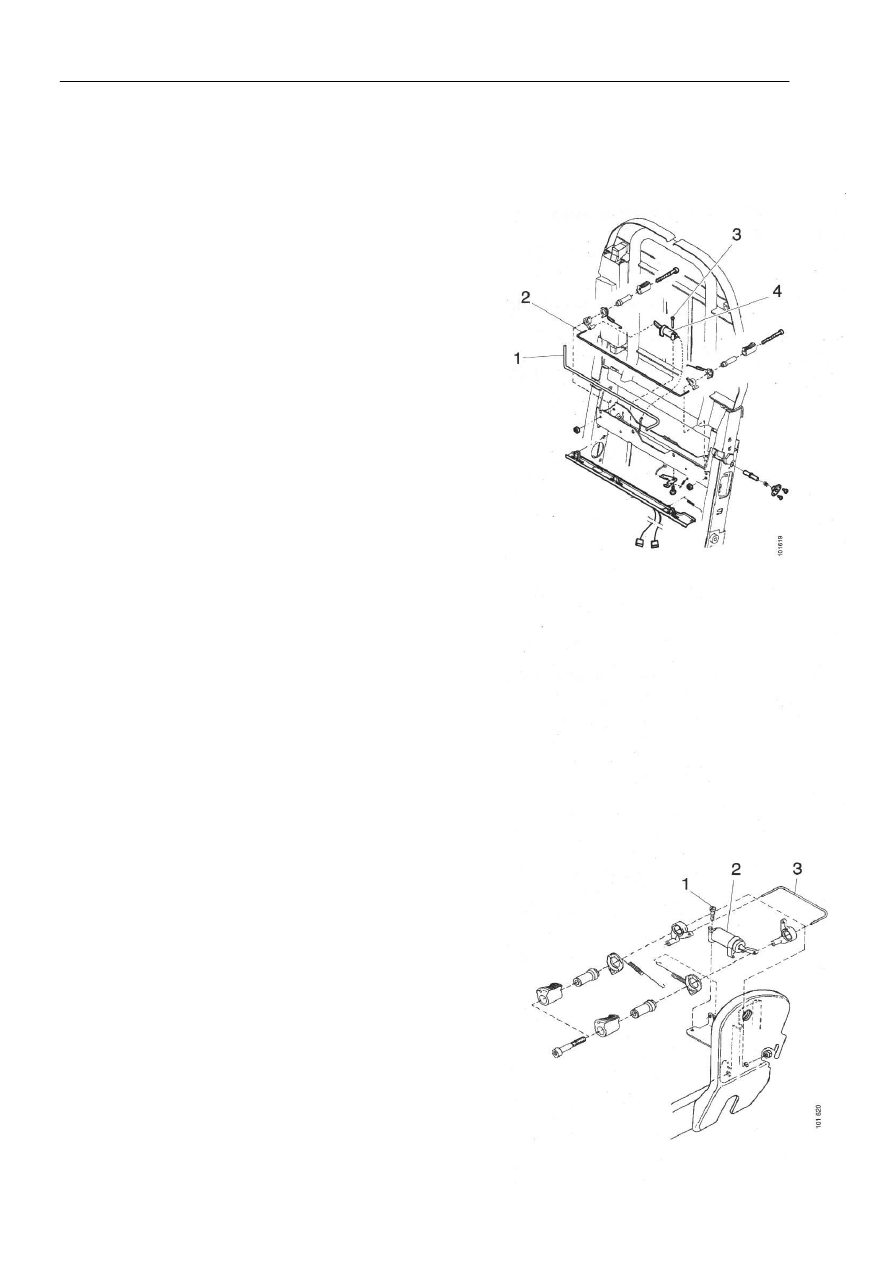

Верхний воздушный клапан в кресле повышенной комфортности
типа Luxury A


Верхний воздушный клапан управляет верхней частью
спинки кресла.

В случае протечки воздушных цилиндров,
расположенных в кресле, будет слышен шипящий звук
и ручка регулировки спинки кресла не будет
функционировать.

1

Откинуть верхнюю часть спинки кресла вперед на
90 градусов.


2

Снять верхнюю панель спинки кресла.


3

Снять пружину растяжения 1 с помощью трубки
длиной приблизительно 30 см с внутренним
диаметром, равным 8 мм.


4

Отсоединить болт с шестигранной головкой 3 от
воздушного клапана 4.


5

Отцепить цилиндр от оси 2.


6

Отключить воздушное соединение от цилиндра.




Нижний воздушный клапан в кресле
повышенной комфортности типа
Luxury A


Нижний воздушный клапан управляет нижней частью
спинки кресла.

В случае протечки воздушных цилиндров,
расположенных в кресле, будет слышен шипящий звук
и кнопки регулировки спинки кресла не будут
функционировать.

1

Снять сиденье кресла.


2

Извлечь болт 1 и заменить воздушный клапан 2.


3

Отцепить цилиндр от оси 3.


4

Отключить воздушное соединение и заменить
цилиндр.

Спинка кресла



18:02-01



79



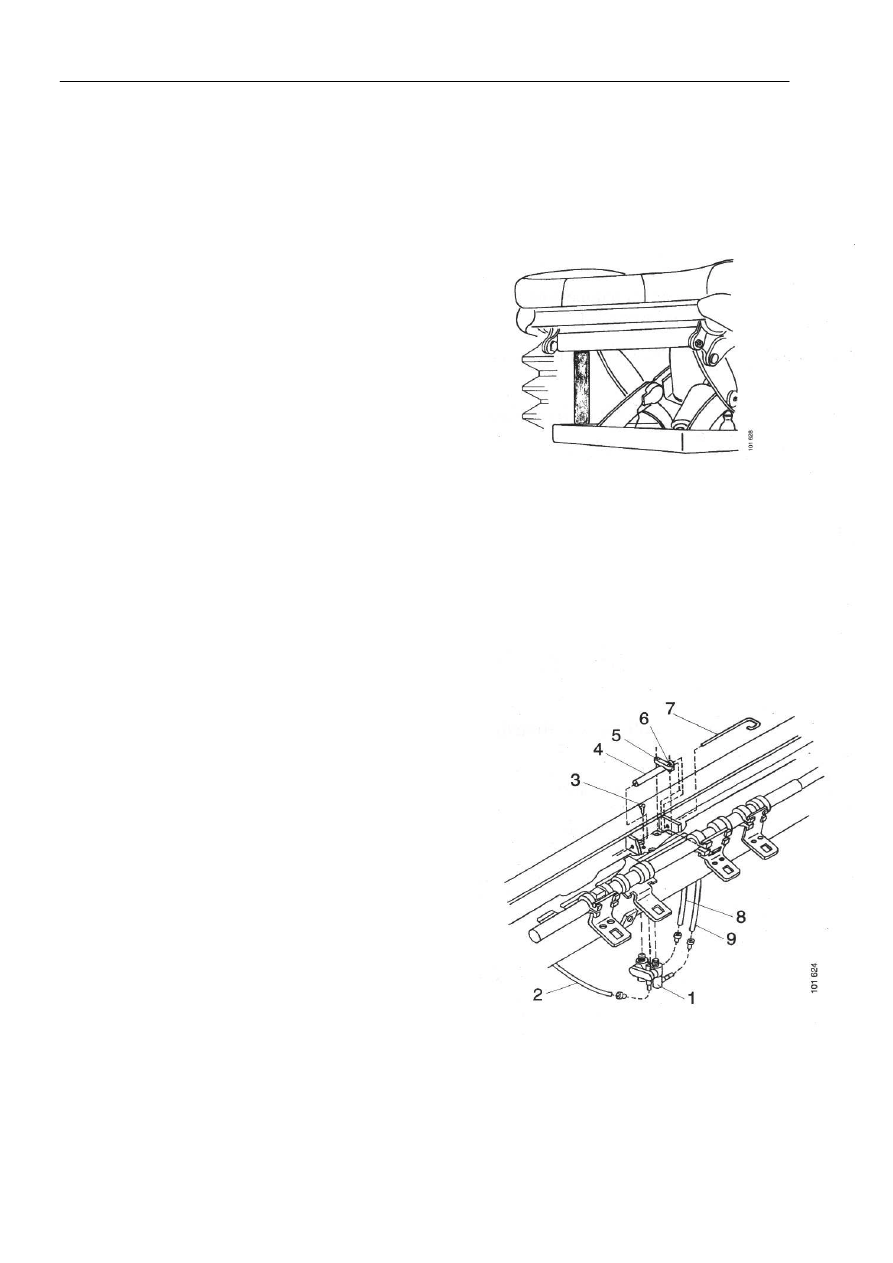

Клапан для регулировки спинки в кресле повышенной
комфортности типа Luxury A



ВНИМАНИЕ! Необходимо всегда фиксировать кресло распоркой для предотвращения
зажимания конечностей.



1

Снять сиденье кресла.


2

Установить высоту на максимум и зафиксировать
кресло распоркой.














3

Спустить воздух из системы.


4

Отсоединить защитный чехол от нижней части
рамы кресла.


5

Извлечь ось клапана 7 из детали 4.


6

Извлечь болт 3 из клапана 1.


7

Извлечь клапан 1 из панели кресла.


8

Отсоединить шланги 8, 9 и 2 от клапана 1.


Подсоединить новый клапан. Убедиться в его
функционировании, поворачивая болты 5 и 6 до тех
пор, пока из клапана не раздастся шипение, а затем
завернув их еще немного до прекращения шипения.







Спинка кресла



18:02-01



80

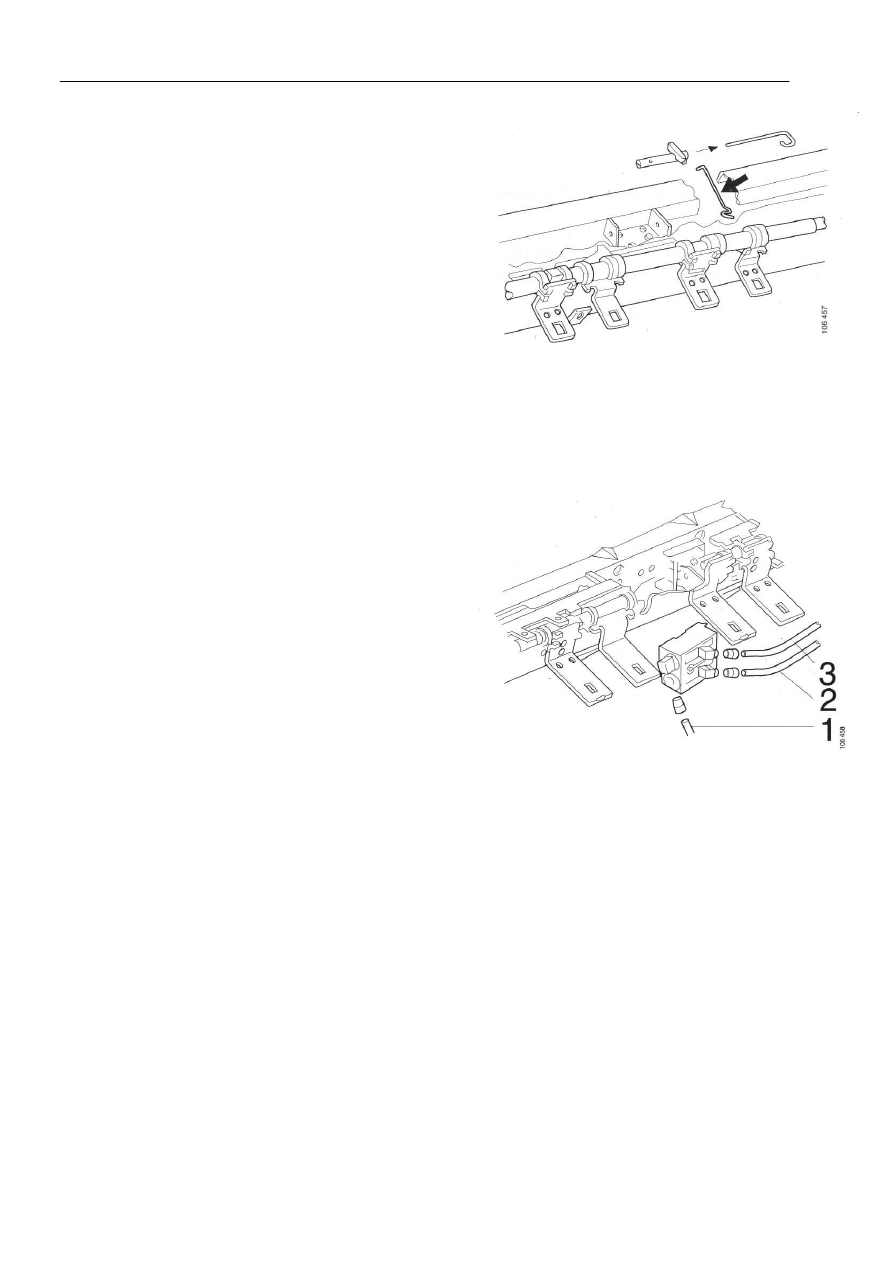

Кресла, имеющие следующие серийные номера,
оборудованы усиленной тягой:


•

61 960 021 797 - 619 621 797 на левом кресле;



•

61 960 023 771 - 619 623 771 на правом кресле.








Усиленная тяга







Клапан не оборудован тягой, начиная со следующих
номеров:


•

61 960 021 797 на левом кресле;



•

61 960 023 771 на правом кресле.







Клапан без тяги

1  Черный
2  Красный
3  Синий
