Ремень безопасности



18:02-01



85

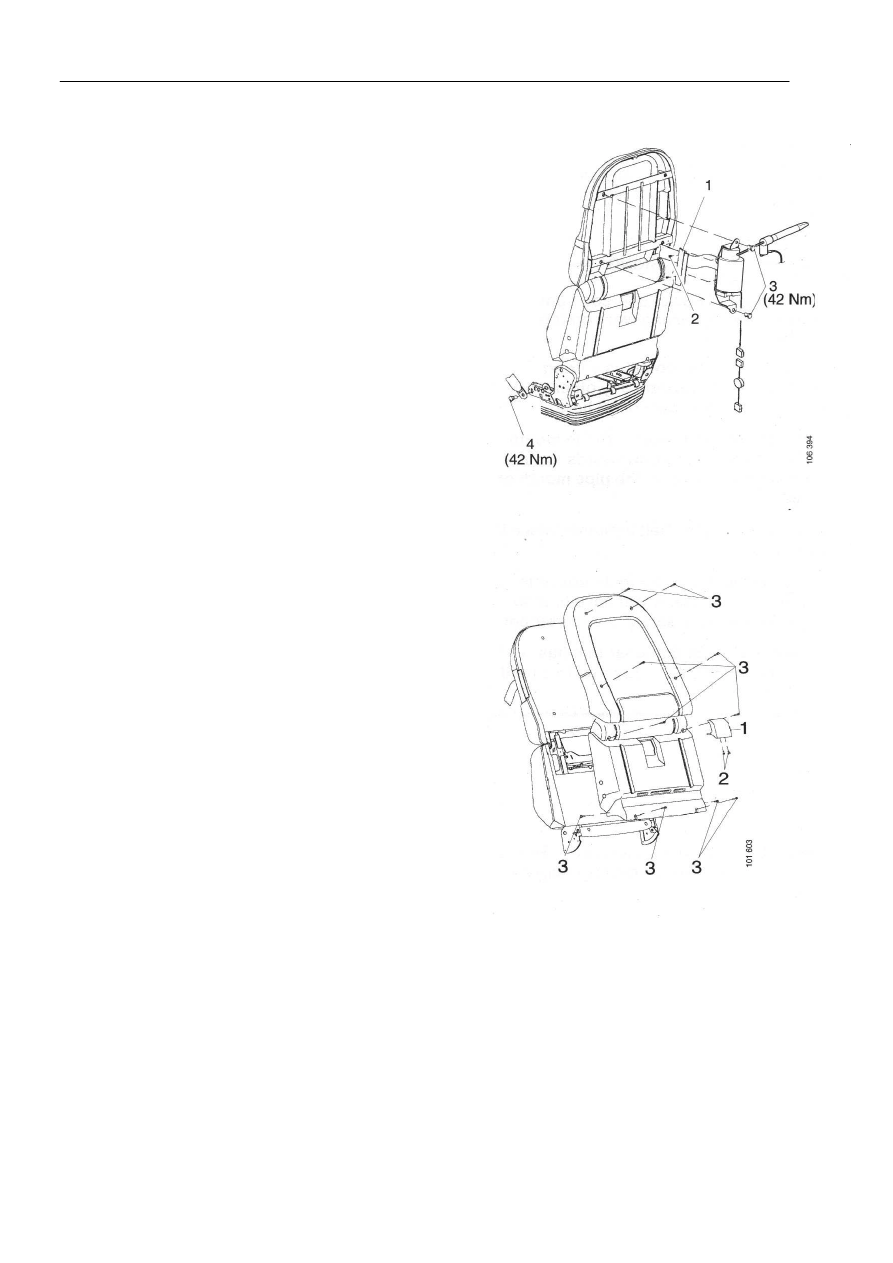

Установка


1

Установить болт 4, нанеся на него
герметизирующий состав и затянув с крутящим
моментом затяжки 42 Нм.


2

Установить боковую панель с кнопками
управления, а также заднюю / нижнюю панель.


3

Установить инерционную катушку и трубку
возбуждения. Нанести герметизирующий состав на
болты 3 и затянуть их с крутящим моментом
затяжки 42 Нм.


4

Подсоединить проводку.


5

Натянуть обивку обратно.


6

Установить направляющую панель для ремня
безопасности 1 с помощью болтов 2.







7

Установить панель спинки кресла.

























Ремень безопасности



18:02-01



86



Ремень безопасности и натяжитель ремня для кресла средней
комфортности типа Medium A


Нижеприведенные  рисунки  показывают  положение  натяжителя  ремня  безопасности  в  кресле
средней комфортности типа Medium A.


ВНИМАНИЕ!



Прежде  чем  начать  работы  по  ремонту  натяжителя  ремня  безопасности,  необходимо
отключить все источники электропитания автомобиля.

Натяжитель  ремня  безопасности  аккумулирует  электрический  заряд,  необходимый  для
возбуждения  устройства.  Запрещается  производить  какие  бы  то  ни  было  операции  с
натяжителем ремня, за исключением описанных в настоящем разделе.

При  переноске  натяжителя  ремня  безопасности  входное  отверстие  трубки  должно  быть
повернуто вниз. Запрещается закрывать пальцами входное отверстие трубки или тросик.

После демонтажа натяжителя ремня безопасности его необходимо поместить в коробку.

Натяжитель  ремня  безопасности  должен  находиться  в  коробке  до  момента  установки  в
рабочее  положение.  При  необходимости  прерывания  работ  коробка  с  натяжителем  ремня
должна надежно запираться в складском помещении.

Запрещается использовать натяжитель ремня безопасности, падавший с высоты более 0,5 м
на твердую поверхность.






ВНИМАНИЕ! Если ремень безопасности был
поврежден в результате дорожно-транспортного
происшествия, замок ремня безопасности также
подлежит замене.


Демонтаж


1

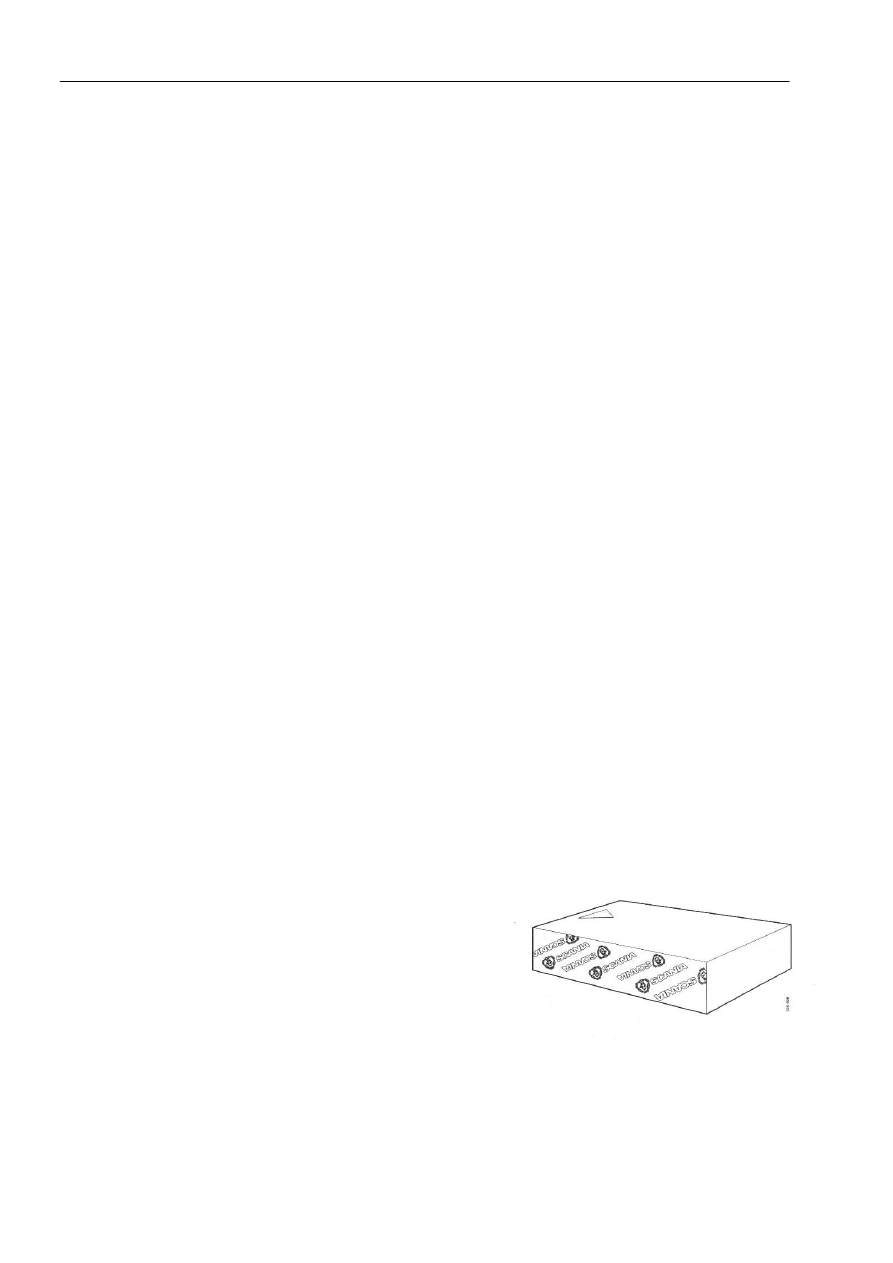

Необходимо убедиться в наличии пустой коробки,
предназначенной для того, чтобы поместить в нее
натяжитель ремня безопасности после его
демонтажа. Если вы собираетесь установить
новый натяжитель ремня безопасности, следует
использовать его коробку для старого устройства.





Ремень безопасности



18:02-01



87

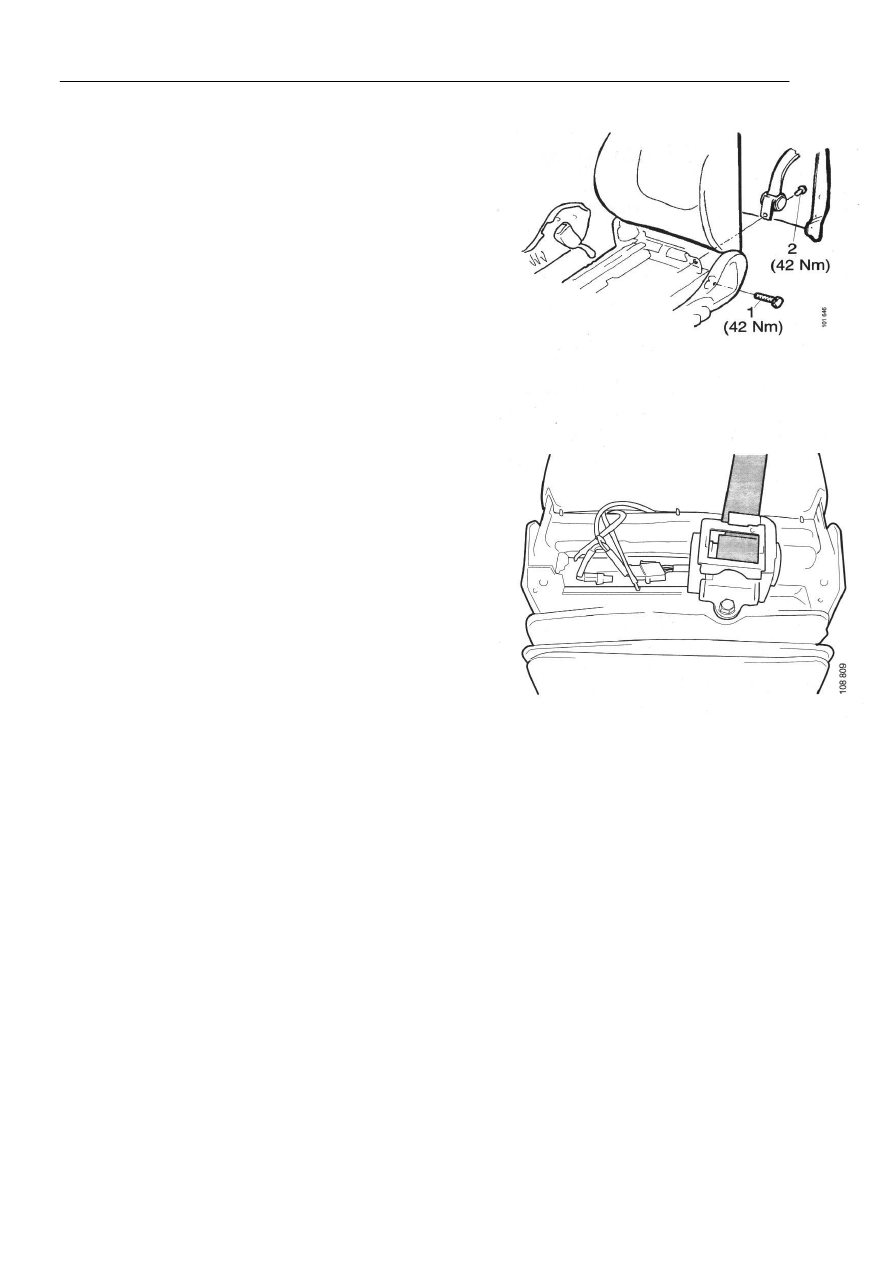

2

Снять панель спинки кресла.


3

Снять боковую панель и заднюю нижнюю панель.


4

Извлечь крепежный болт 1 из ремня безопасности.


5

Отсоединить проводку.


6

Извлечь болт 2 из инерционной катушки.












7

Извлечь инерционную катушку.



ВНИМАНИЕ! Поместить натяжитель ремня
безопасности в специальную коробку.





В процессе установки нанести герметизирующий состав
на болты 1 и 2 и затянуть их с крутящим моментом
затяжки 42 Нм.


















Ремень безопасности



18:02-01



88

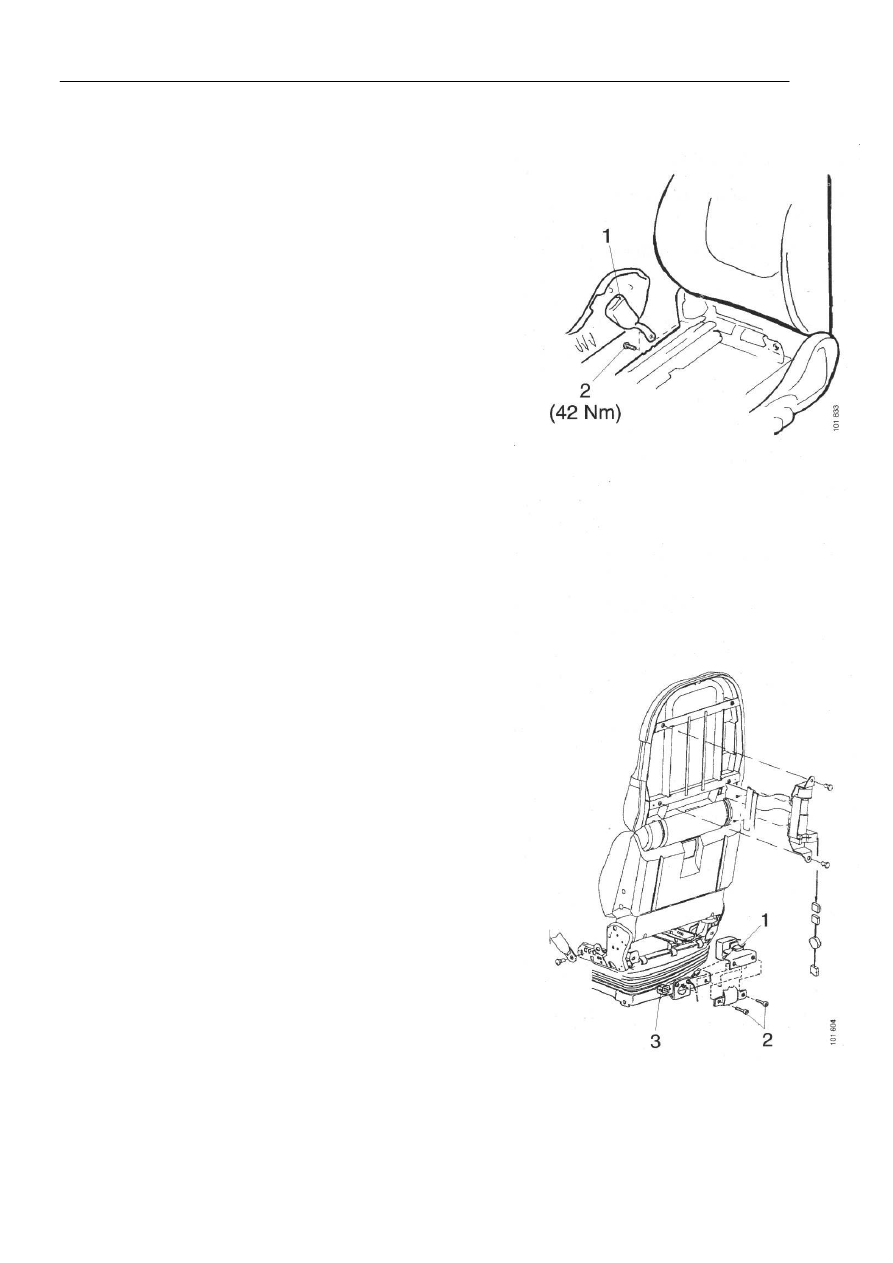

Замок ремня безопасности


1

Снять боковую панель без кнопок управления.


2

Снять замок ремня безопасности 1 и болт 2.






В процессе установки нанести герметизирующий состав
на болт 2 и затянуть его  с крутящим моментом затяжки
42 Нм.













Переключатель ремня безопасности в
кресле повышенной комфортности
типа Luxury A


1

Извлечь разъем 3 из его держателя.


2

Извлечь болты 2.


3

Снять защитный чехол.


4

Извлечь контакт 1 и разрезать ленту.
