Электронные части



18:02-01



97

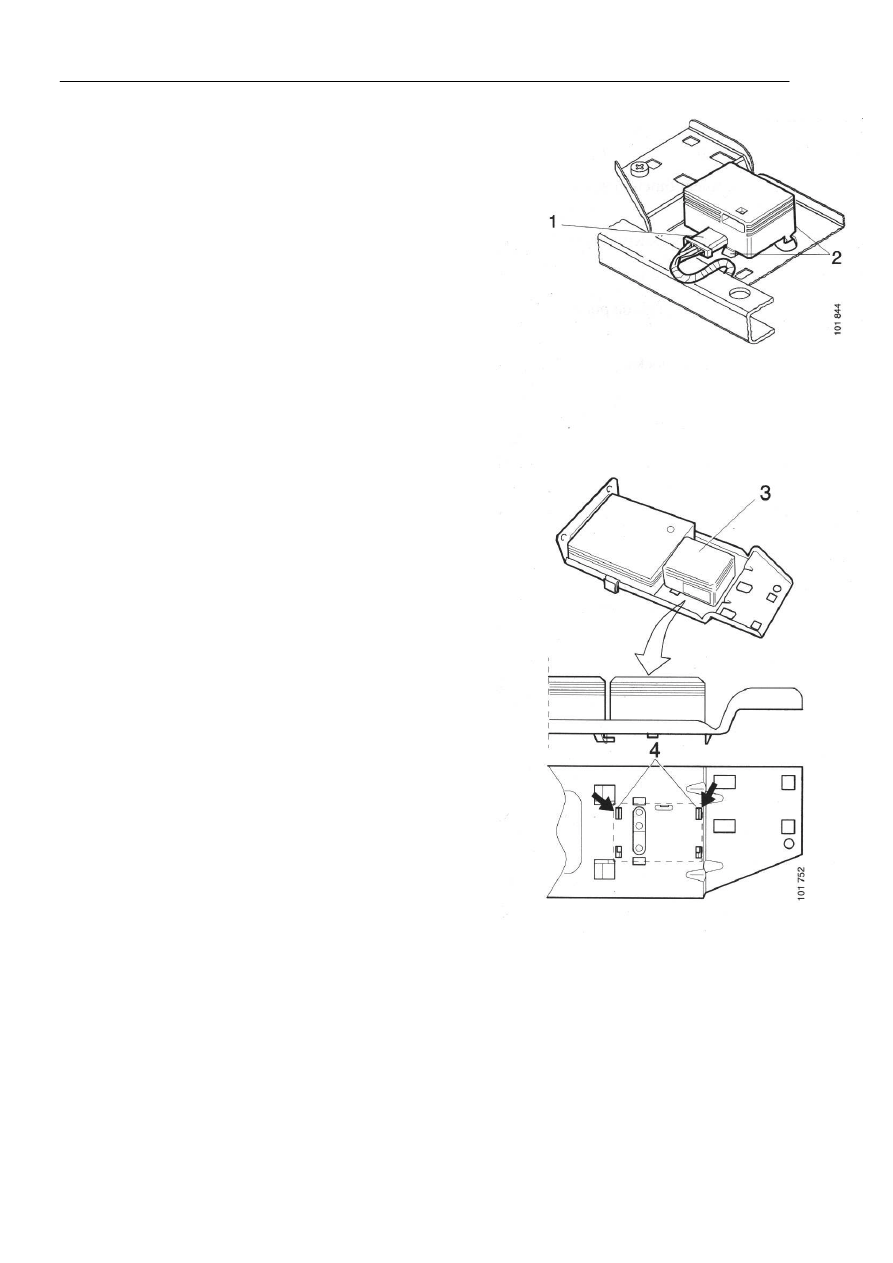

Электромагнитный клапан



Снять сиденье кресла.



Отсоединить контакт 1.


















Сжать зажим 2 и осторожно извлечь воздушное
соединение, расположенное под электромагнитным
клапаном.



Сжать зажим 4 и извлечь электромагнитный клапан
3.

























Электронные части



18:02-01



98

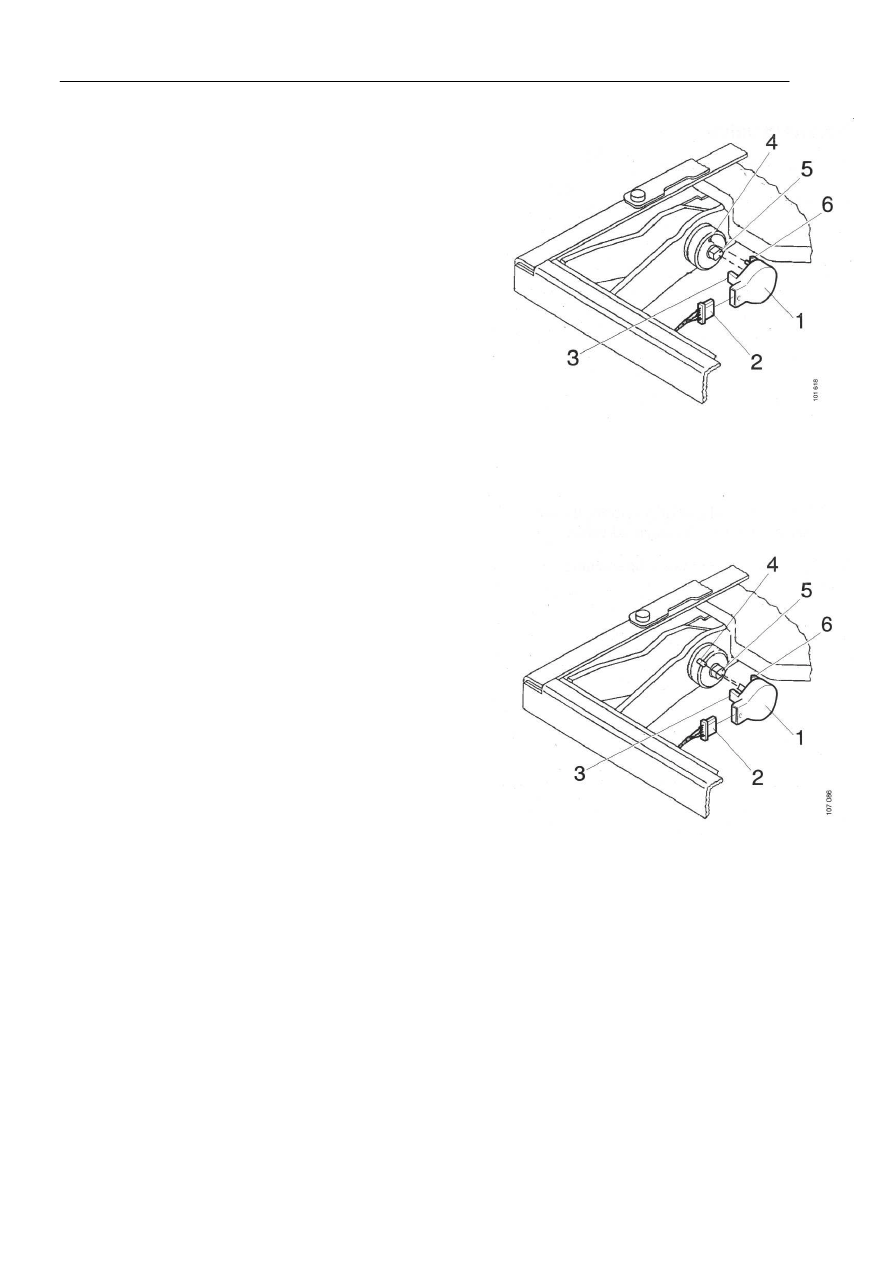

Потенциометр



Снять сиденье кресла.



Установить устройство регулировки высоты в его
нижнее положение.



Отсоединить кабель  2 от потенциометра 1.



Установить новый потенциометр, подсоединив его
к штырю 5.



Поворачивать потенциометр до тех пор, пока
направляющий штырь 6 не войдет в паз 4.



Нажимать зажим 3 до его фиксации.

До серийного номера 6 195 242 796
включительно

















Начиная с серийного номера 6 195 242 797


















Электронные части



18:02-01



99





















































Электронные части



18:02-01



100
