Кабина грузовиков Scania. Руководство - часть 33

1 585 088







Буклет-дополнение 2 Выпуск 1

ru






Запорные части в дверной ручке











Руководство по ремонту







Буклет-дополнение


























Оглавление




Цилиндр замка ....................................................2

Запорная втулка и пружина фиксатора.............3

Рычаги..................................................................4

Цилиндр замка



18 :01-03



2

Запорные части в дверной ручке




Цилиндр замка



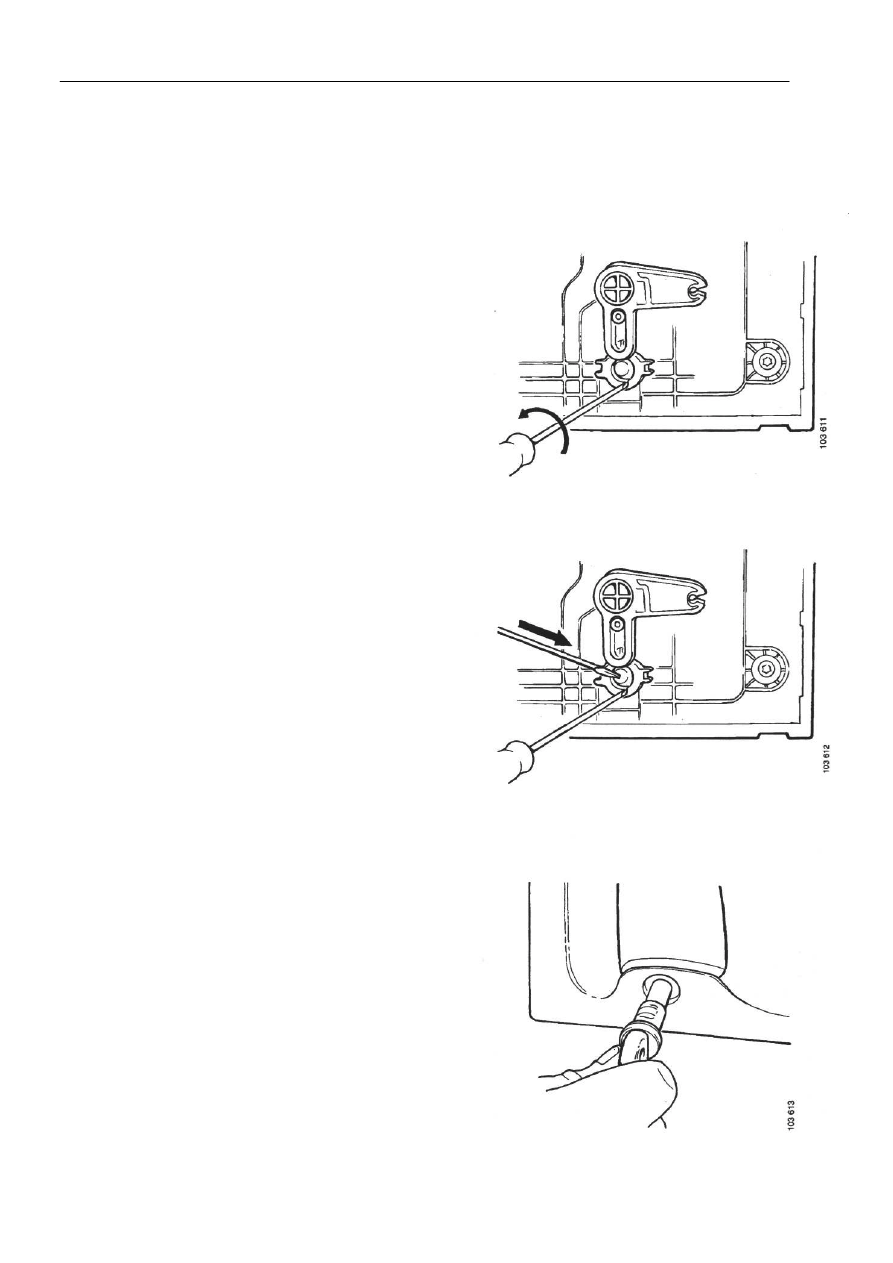

Демонтаж




1

Отсоединить дверную ручку от двери.


2

Вставить ключ в замок.


3

Разделить пружину фиксатора с помощью отвертки.













4

Выдавить цилиндр замка.













5

Извлечь цилиндр замка.

















Запорная втулка и пружина фиксатора



18 :01-03



3



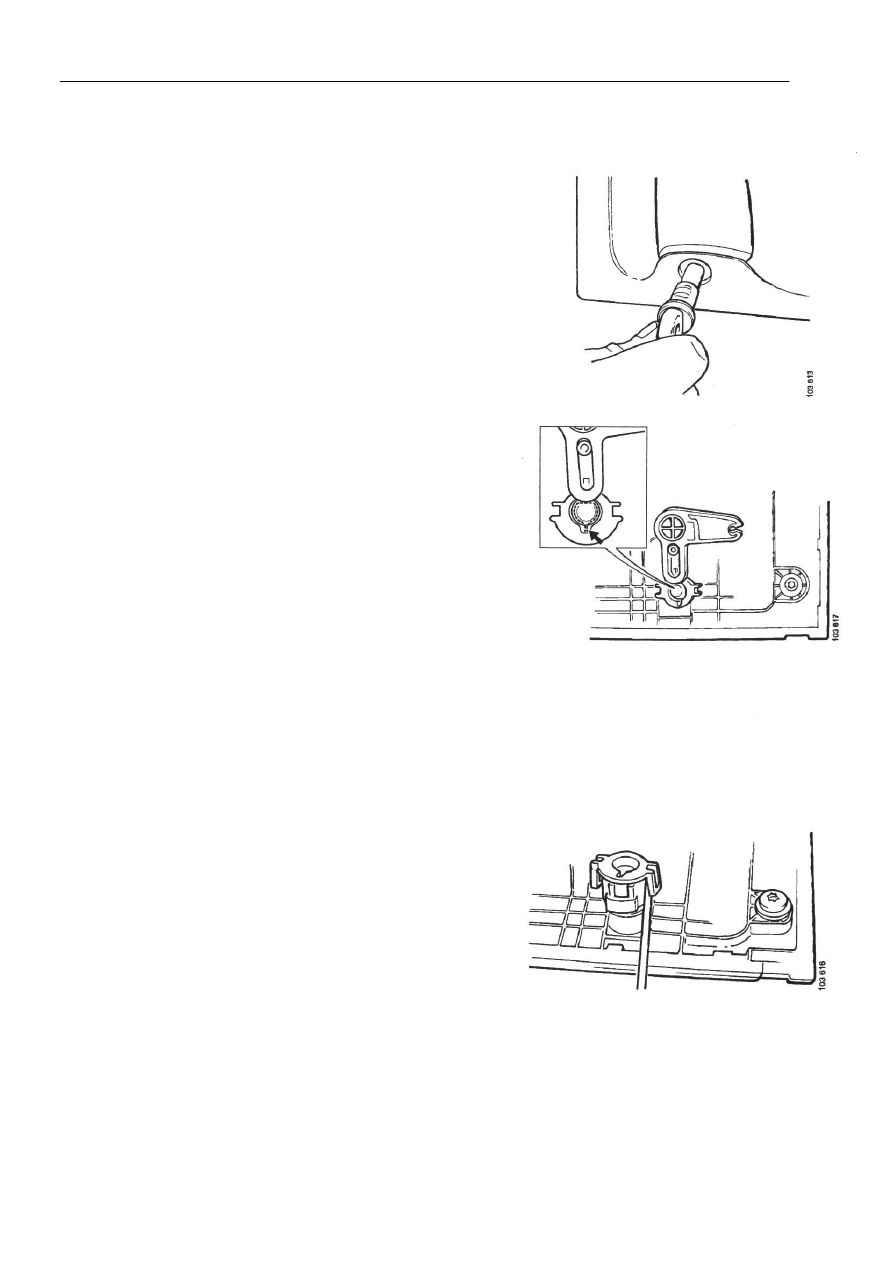

Установка





1

Вставить ключ в новый цилиндр замка и установить
цилиндр.


Примечание: Ключ должен оставаться в цилиндре
замка до тех пор, пока он не будет установлен в дверной
ручке для предотвращения выпадения зубцов и пружин.







Примечание: Убедиться в том, что пружина фиксатора
удерживает цилиндр.











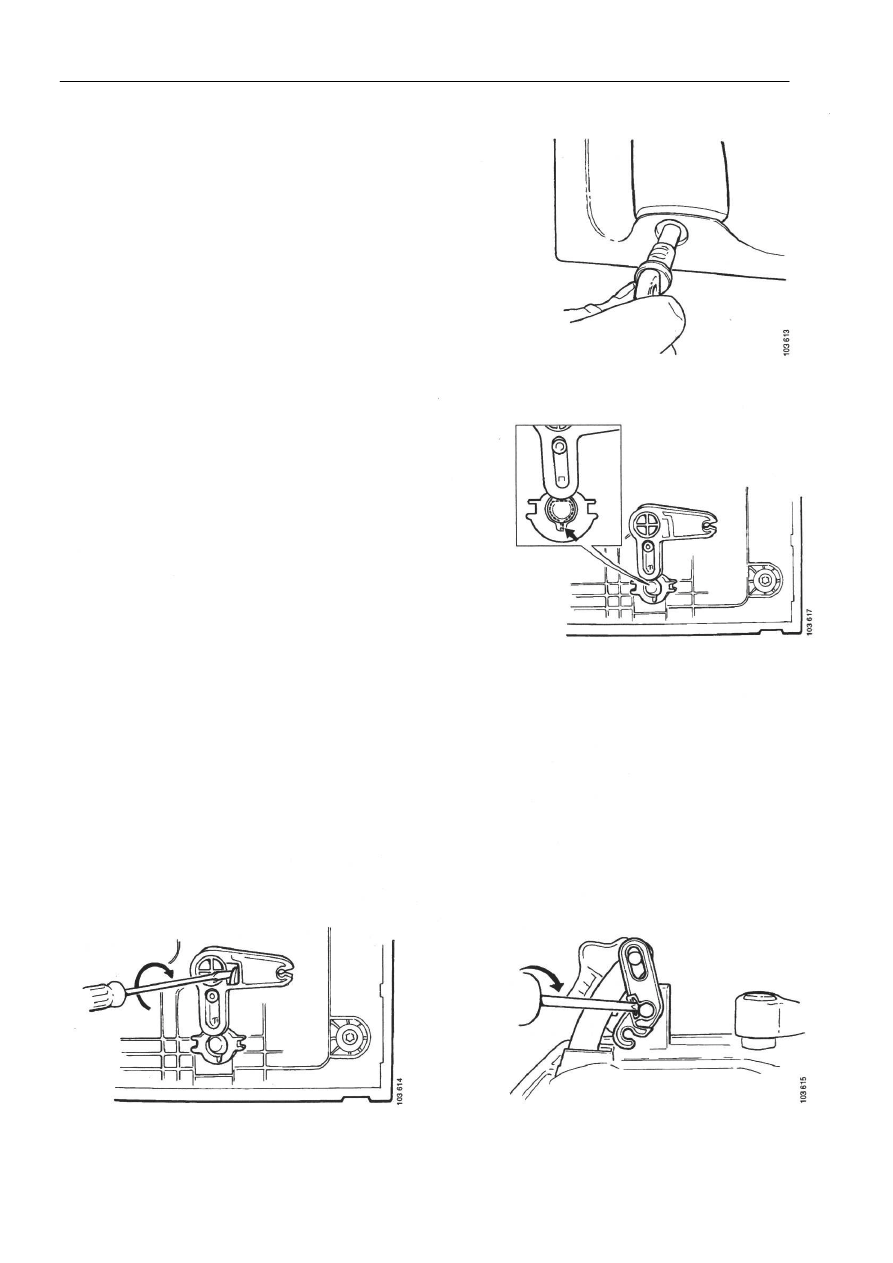

Запорная втулка и пружина
фиксатора



1

Извлечь цилиндр замка, как это описано в разделе
"Замена цилиндра замка".


Примечание: Ключ должен оставаться в цилиндре
замка до тех пор, пока он не будет установлен в дверной
ручке для предотвращения выпадения зубцов и пружин.

2

Отогнуть пластиковые концы с тем, чтобы ослабить
запорную втулку.


Примечание: Следует соблюдать осторожность, чтобы
не сломать пластиковые концы.

3

Вставить новую пружину фиксатора в новую
запорную втулку.


4

Установить на место запорную втулку. Убедиться в
том, что пластиковые концы вошли в свои гнезда.



Рычаги



18 :01-03



4






5

Вставить цилиндр замка.













Примечание: Убедиться в том, что пружина фиксатора
удерживает цилиндр.













Рычаги


1

Отогнуть запорный выступ с помощью отвертки.
Снять рычаг.


2

Вставить новый рычаг.













Рычаг для срабатывания ключа



Рычаг для открывания двери
