Демонтаж дверного замка



18 :01-03



5


9

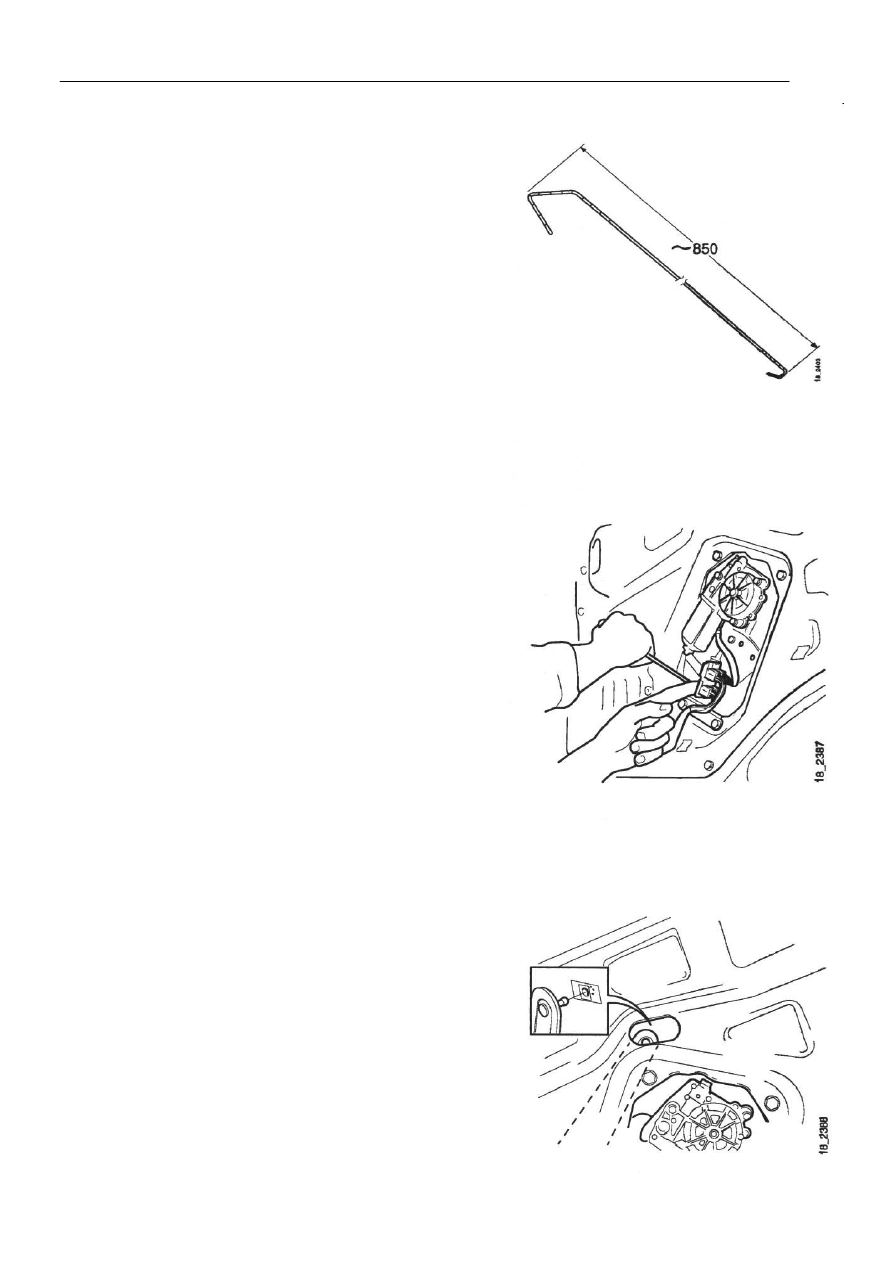

Следует изготовить крюк для поддержания
дверного окна или использовать ременную
подвеску.


10  Поднять дверное окно почти до конца вверх.

Поместить небольшой крюк под окно внутри
панели. Подвесить большой крюк к верхнему торцу
двери. Опускать окно до тех пор, пока оно не станет
держаться на крюке или ременной подвеске.














11  Отключить разъем привода подъемника дверного

окна.



















12  Отсоединить рычаг от подъемного механизма

дверного окна через отверстие позади крышки 11.


13  Снять защелку двери 13.





Демонтаж дверного замка



18 :01-03



6




























14

Снять панель 12 с двери.


15

Извлечь болт крепящий направляющую 1 к наружному торцу двери.























Демонтаж дверного замка



18 :01-03



7

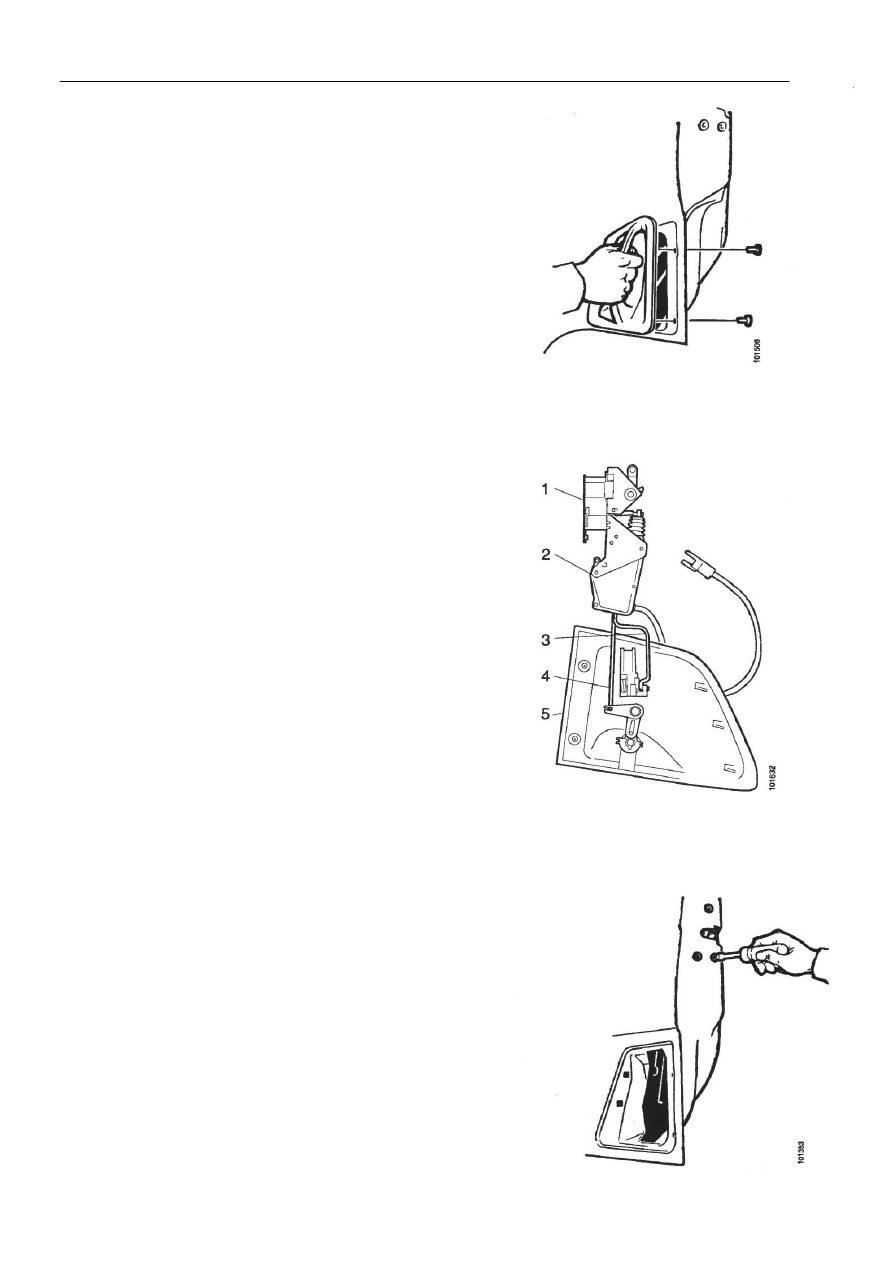

Дверной замок


1

Снять дверную ручку, вывернув два винта,
расположенных с внутренней стороны двери.













2

Соблюдая осторожность, отсоединить тягу 4 от
дверной ручки. Повернуть дверную ручку на 90

°

 и,

соблюдая осторожность, отсоединить тягу 3.






1 Замок

2 Привод централизованного запирания дверей

3 Тяга
4 Тяга

5 Ручка









3

Извлечь винты замка, расположенные в торце двери.















Демонтаж/установка дверного замка



18 :01-03



8


4

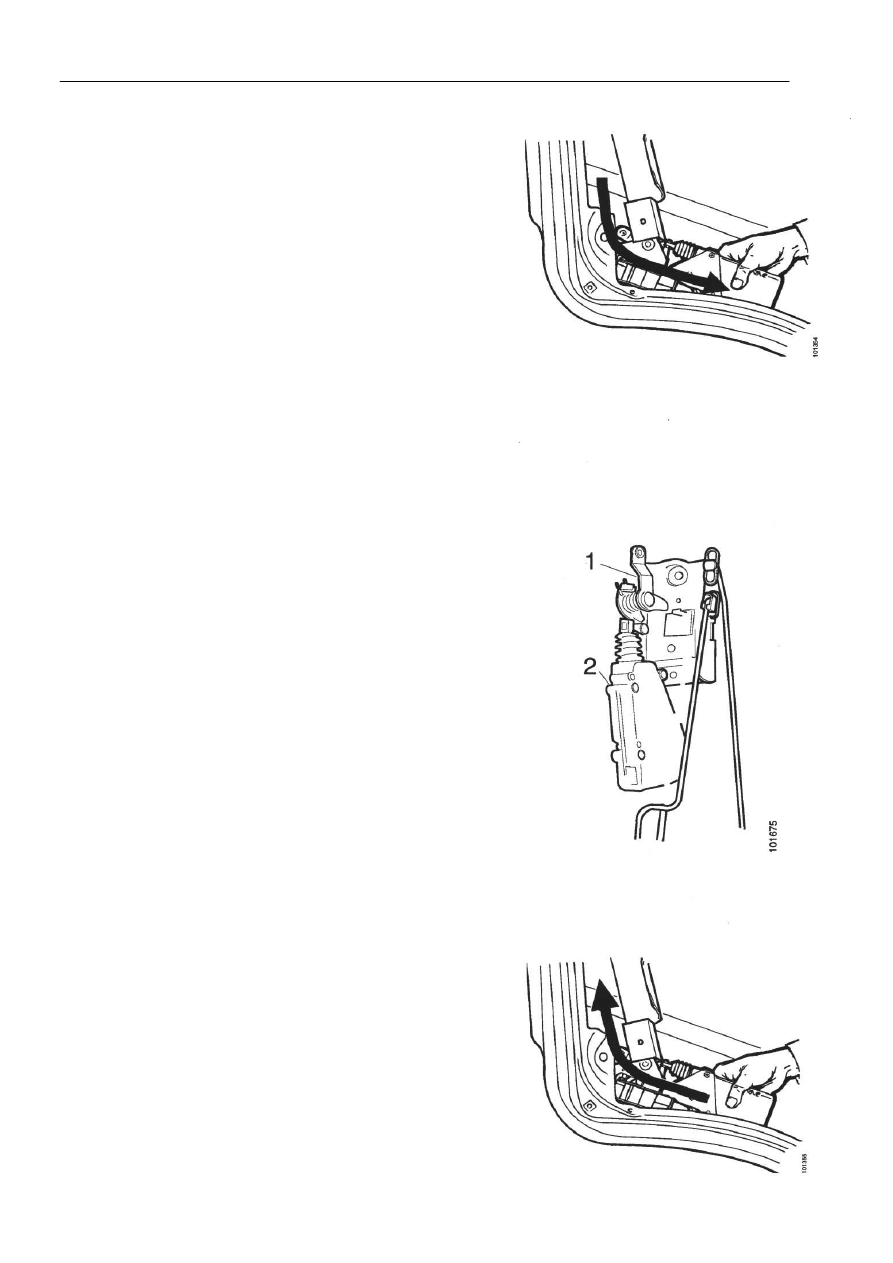

Отвести направляющую в сторону и извлечь замок
и привод централизованного запирания дверей,
вытягивая их вдоль торца двери.




Примечание: Необходимо соблюдать
осторожность во избежание поломки
направляющей у верхнего наружного угла.


5

Отсоединить привод централизованного запирания
дверей от замка.



Заменить замок.


6

При замене привода централизованного запирания
дверей необходимо отсоединить кабели, идущие
вдоль нижнего торца двери. Также следует снять
зажимы.






Установка дверного замка


1

Присоединить привод централизованного
запирания дверей к замку.







1 Замок

2 Привод централизованного запирания дверей





2

Отвести направляющую в сторону и вставить на
место замок и привод централизованного запирания
дверей.




Примечание: Необходимо соблюдать
осторожность, чтобы не отломить верхний
наружный угол направляющей.


3

При необходимости подсоединить кабели к
приводу централизованного запирания дверей и
установить зажимы.
